テクニカルレタリング

テクニカル レタリングは、技術図面で文字、数字、その他の文字を形成するプロセスです。これは、オブジェクトを説明したり、詳細な仕様を提供したりするために使用します。読みやすさと統一性を目的として、スタイルは標準化されており、レタリング能力は通常の筆記能力とはほとんど関係がありません。 エンジニアリング図面では、一連の短いストロークで形成されるゴシック サンセリフスクリプトを使用します。ほとんどの機械図面では、小文字はまれです。

フリーハンドのレタリングは、ツールを使わずに行われます。レタリングの高さを規定するために、通常 3 mm ( 1 ⁄ 8インチ) のガイドラインが描かれます。

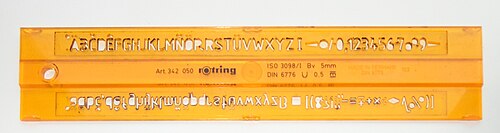

機械的なレタリングは、レタリングガイド、テンプレートなどのツール、またはKeuffelとEsserの商標「Leroy」 と呼ばれる小さな機械式パンタグラフを使用して行われます。

現代の図面はコンピュータ支援設計ソフトウェアを使用して文字が付けられます。

フリーハンドで描かれる文字は、安定していて優美でなければなりません。安定性が不可能な場合もあります。たとえば、PとF はどうしても上が重くなってしまいます。その他の場合には、 B、Eなどの文字の下部を上部よりも広く描くか、これらの文字の中心に水平線を幾何学的軸の真上に描くことで、文字の安定性と優美さを維持できます。 (例外: 文字Aの場合、中心線の下と上の面積を均等に保つために、水平部分は幾何学的中心より下に描かれます。水平線をちょうど中心に描くと、線の上の三角形と線の下の台形の面積の差がずっと大きくなります。これにより、目には異常な効果が生まれます。)

個々の文字ではなく、単語全体の美しさに重点を置く必要があります。

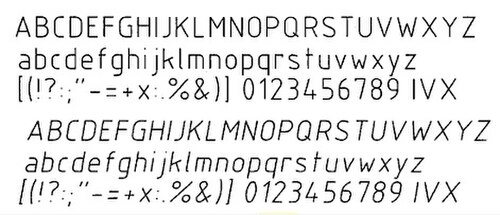

ほとんどのフリーハンドのレタリングは「ゴシック」スタイル、つまり一定の線の太さで行われます。垂直のストロークがベースラインに対して垂直な「ストレート ゴシック」、または垂直のストロークが約 75 度の「傾斜ゴシック」のいずれかです。

機械的なレタリングは、パンタグラフを使用して行われることがあります。パンタグラフは、互いにピンで固定されて平行四辺形を形成する 4 本のバー (「リンク」) で構成される装置です。リンクは、これらのピンを中心に回転できます。平行四辺形の一番下のリンクは、2 つの剛性サポートに固定されています。一方の端にある 1 つの垂直リンクは、描く文字の輪郭をトレースするプロファイル トレーサーに接続され、2 番目の垂直リンクともう 1 つの水平リンクは、トレースされた輪郭の正確な形状を描く鉛筆に共同で接続されます。

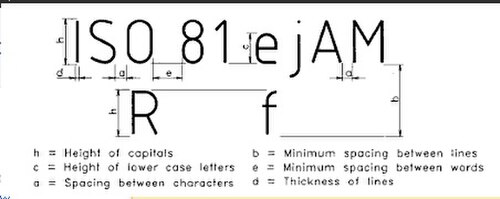

• 文字の公称サイズは、大文字のアウトラインの高さ (h) によって定義されます。
• 中央線は、グラフィック文字セットの構成要素である各線または線要素の中央にある仮想線です。
• d を線要素の幅、h を線要素の高さとすると、d/h の 2 つの標準比率は 1/14 と 1/10 となり、線の太さが最小限になるため実現可能です。
• 中央線の位置– 中央線を定義する際は、公称サイズ (h) と文字間の間隔 (a) に基づいて決定します。
• 公称サイズの範囲– 公称サイズは通常、2.5 mm、3.5 mm、5 mm、7 mm、10 mm、14 mm、20 mm のいずれかです。このシーケンスの連続メンバーは、ISO 216シリーズの用紙サイズと同様に、およそ2 の平方根の比率になっています。
• 文字の角度– 文字は垂直（直立）にすることも、水平から右に 75 度傾けて（傾斜）することもできます。斜めタイプと比較してください。
• 視覚的な効果が向上する場合は、2 つの文字間の間隔を半分に減らすことができます。
• さまざまな文字は、寸法が正確になるようにいくつかの部分に分割されています。^{[説明が必要]}



• 文字の大きさは高さで表されます。文字の高さに応じて、文字はレタリング A またはレタリング B に分類されます。^{[説明が必要] [引用が必要]}
