コンパス（製図用具）

コンパス（コンパスとも呼ばれる）は、円や弧を描くための製図用具です。また、ディバイダーとして、特に地図上で距離を測るための道具としても使用できます。コンパスは、数学、製図、航海など、さまざまな用途に利用できます。

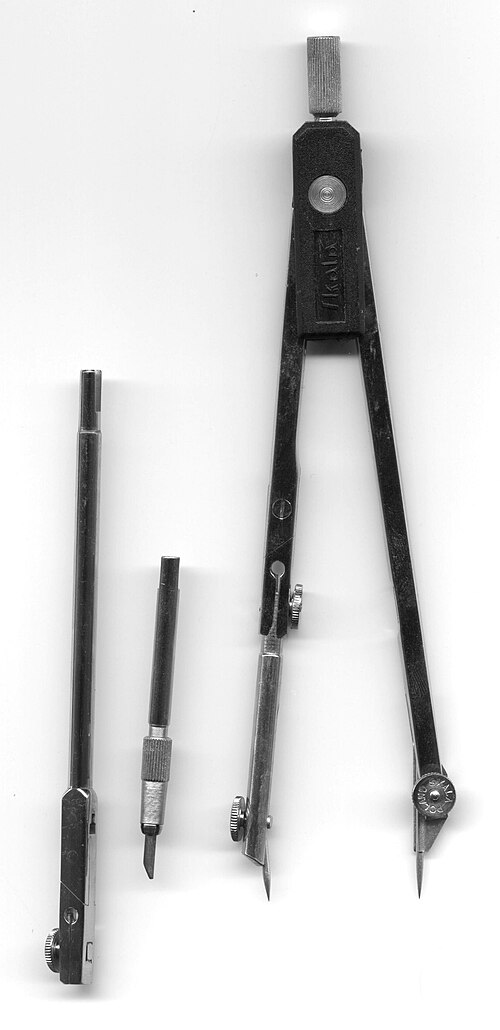

コンピュータ化以前は、コンパスなどの手製図用具は、交換可能な部品を備えたセットとして販売されることが多かった^{[ 1 ]}。20世紀半ばには、コンパスの使用を円テンプレートで補完するようになった。今日では、これらの機能はコンピュータ支援設計プログラムによって提供されることが多くなり、物理的な道具は主に幾何学や製図などの教育において教材として用いられている。

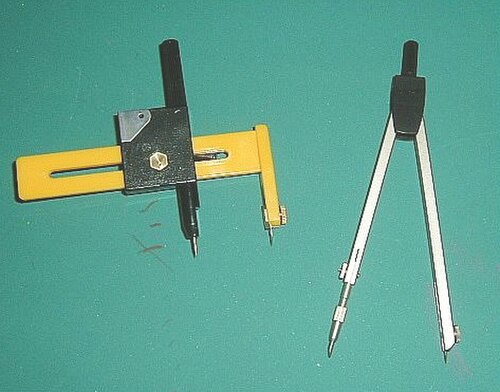

コンパスは通常、金属またはプラスチック製で、ヒンジで接続された2本の「脚」から構成されており、ヒンジを調整することで描く円の半径を変えることができます。一般的に、一方の脚の先端には固定用の突起があり、もう一方の脚には鉛筆、短い鉛筆の芯、あるいはペンなどの描画ツールが取り付けられています。

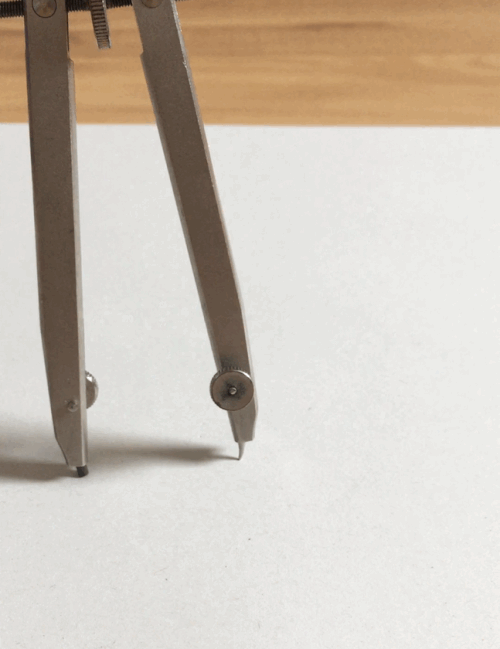

コンパスの片方の脚を紙に突き刺し、鉛筆を紙に置き、脚の角度を一定に保ちながら鉛筆を動かすことで円を描くことができます。この動作が難しいと感じる人は、コンパスを固定したまま紙を回すこともあります。円の半径は、2本の脚の間の初期角度を調整することで変更できます。

地図上の距離は、2本の針が付いたコンパス（分割コンパス、または単に「ディバイダー」とも呼ばれる）を使って測定できます。ヒンジは、地図上の針間の距離が実際の距離を表すように設定されており、地図上の2点間にコンパスが何回収まるかを測定することで、その2点間の距離を計算できます。

平面幾何学の原理を説明するために、コンパスと定規を用いた作図が用いられる。実際のコンパスは目に見える図を描くために使われるが、証明に用いられる理想的なコンパスは、完全な円を描くための抽象的な道具である。この抽象的な道具の最も厳密な定義は「縮尺コンパス」である。ある点からある半径で円を描くと、その円は消えてしまう。実際のコンパスとは異なり、縮尺コンパスを別の点に移動させて同じ半径の円を描くことはできない。ユークリッドは『原論』第1巻の第2命題で、このような縮尺コンパスは距離を移動させるために使用できることを示し、縮尺コンパスは実際のコンパスができることはすべてできることを証明した。

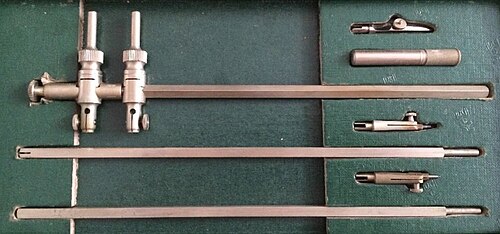

ビームコンパスは、木製または真鍮製のビームとスライド式のソケット、カーソル、またはトラメルを備えた器具で、通常のコンパスで描く円よりも大きな円を描いたり分割したりするために使用します。^{[ 2 ]}

スクライブコンパス^{[ 3 ]}は、大工やその他の職人が使用する道具です。コンパスの中には、円を描いたり、角度を二等分したり、この場合は線をなぞったりできるものがあります。これは最もシンプルな形のコンパスです。両方の枝は圧着された金属です。一方の枝には鉛筆のスリーブがあり、もう一方の枝は先端から細い点が突き出るように圧着されています。ヒンジの蝶ナットは2つの役割を果たします。1つ目は鉛筆を締めること、2つ目は蝶ナットを時計回りに回したときに目的の距離でロックすることです。

ルーズレッグウィングディバイダー^{[ 4 ]はすべて鍛造鋼で作られています。ペンシルホルダー、つまみネジ、真鍮製のピボットと枝はすべてしっかりとした作りです。これらは円を描いたり、繰り返し測定[ 5 ]}のステップをある程度の精度で 行うために使用されます。

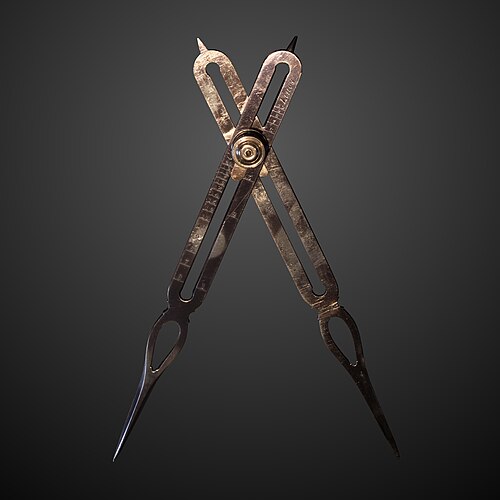

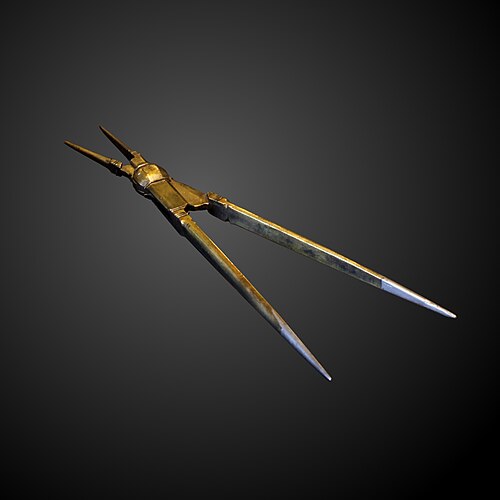

縮尺コンパスまたは比例ディバイダーは、角度を維持しながら型紙を縮小または拡大するために使用されます。

楕円を描くには、楕円描画用コンパスを使用します。

コンパスは、しばしば精密さと洞察力の象徴として用いられます。そのため、フリーメイソンの「定規とコンパス」などのロゴやシンボル、そして様々なコンピューターアイコンにも見られます。イギリスの詩人ジョン・ダンは、詩「別れの辞：悲しみを禁じる」（1611年）の中で、コンパスを比喩として用いています。

•
  線を引くためのコンパス。
•

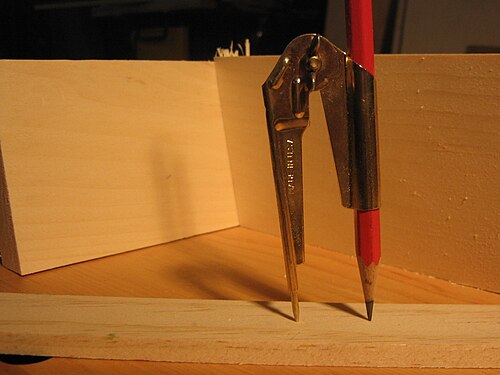

  平型分岐器、回転軸付き蝶ナット、鉛筆スリーブ分岐器（墨付けコンパスの部品）。
•
   鍛造鋼製の6インチ（15cm ）の仕切り板。
•
  ある種のセクター。
•
  旧東ドイツ（旧ドイツ民主共和国）の国章に描かれた羅針盤。
•
  コンパスはフリーメイソンのシンボルであり、このペンダントのようなジュエリーによく見られます。
