分解図とは、物体のさまざまな部品の関係や組み立て順序を示す図、写真、概略図、または技術図面のことです。 [ 1 ]
これは、物体を構成する各要素がわずかに離れた位置にある状態、あるいは3次元分解図の場合は周囲の空間に浮かんでいる状態を示しています。物体は、その中心から小さな制御された爆発が起こり、物体の各部分が元の位置から等距離に分離したかのように表現されています。
分解図は、部品カタログ、組立・保守マニュアル、その他の取扱説明書などに使用されます。

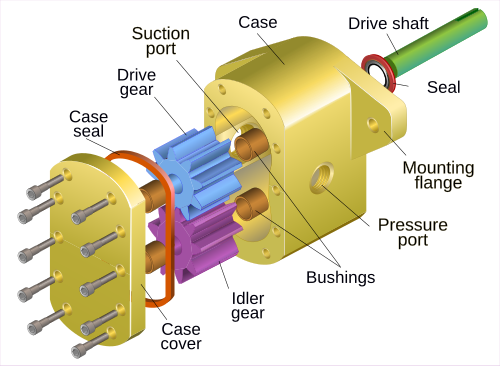

分解図の投影図は通常、上方から、図面の左側または右側からやや斜めに描かれます。(右側のギアポンプの分解図を参照してください。これはやや上方から、図面の左側から斜めに描かれています。)


分解図は、機械部品やその他の部品の組み立て方法を示す図面の一種です。組み立てられたすべての部品と、それらがどのように組み合わされるかを示します。機械システムでは、通常、中心に最も近い部品が最初に組み立てられるか、他の部品が組み立てられる主要部品となります。この図面は、部品の分解を表すのにも役立ち、通常は外側の部品が最初に取り外されます。[ 2 ]
分解図は、部品の配置や、アセンブリまたはサブアセンブリに含まれる部品を示す説明書によく用いられます。通常、このような図には部品識別番号と、図中の特定の位置にある部品を示すラベルが付いています。多くの表計算ソフトは、分解円グラフなどの分解図を自動的に作成できます。
特許図面の分解図では、分離された部品は括弧で囲むべきであり、さまざまな部品の関係や組み立て順序を示すことは許容される(図を参照)。分解図が他の図と同じシート上に示されている場合は、分解図を括弧で囲むべきである。[ 1 ]
分解図は、建築図面、例えばランドスケープデザインのプレゼンテーションなどでも使用できます。分解図は、建築平面図の上空を要素が飛んでいるようなイメージを作り出すことができ、まるでキュビズム絵画のようです。要素の位置は、配置図上で影を付けたり、点線で示したりできます。[ 3 ]

分解図は、ルネサンス期に開発された数多くの図像表現技法の一つであり、新たな自然主義的な方法で絵画表現を明確にするために発展した。分解図の起源は、15世紀初頭のマリーノ・タッコラ(1382-1453)の手稿に遡ることができ、フランチェスコ・ディ・ジョルジョ(1439-1502)とレオナルド・ダ・ヴィンチ(1452-1519)によって完成された。[ 4 ]
分解図の最も明確な例の1つは、レオナルドが往復運動機械の設計図で作成したものです。レオナルドはこの表現方法を、人体解剖学に関するものを含め、他のいくつかの研究にも応用しました。[ 5 ]
「分解図」という用語は1940年代に登場し、1965年に「部品、サブアセンブリ、上位アセンブリの接合関係を示す3次元(等角投影)図。詳細部品の組み立てまたは分解の順序を示す場合もある。」と初めて定義された。[ 6 ]
