ロイヤルオードナンス L7

ロイヤルオードナンス L7
ロイヤルオードナンス L7

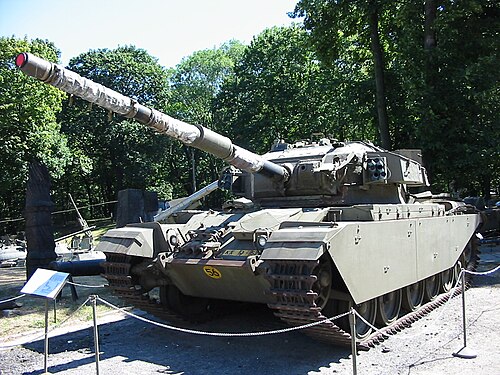

	センチュリオンマーク 5に搭載された L7
タイプ	ライフル戦車砲
原産地	イギリス
サービス履歴
使用者	使用方法を見る
生産履歴
設計	1950年代後半
メーカー	王立兵器工場; BAE システムズ
仕様
質量	1,282 kg (2,826 ポンド)
長さ	5.89 m (19 フィート 4 インチ)
バレルの長さ	52口径 5.46 m (17 フィート 11 インチ)
シェル	105×617mmR
口径	105 mm (4.13 インチ)
発射速度	1分間に10発（最大）
最大射程距離	4,000メートル（4,400ヤード）

ロイヤル・オードナンスL7砲は、正式名称を105mm戦車砲L7といい、イギリスで最も成功した戦車砲の基本モデルである。これは王立兵器工場による105mmL /52ライフル砲の設計であり、イギリスのセンチュリオン戦車に搭載されていた旧式のQF20ポンド砲（84mm）に代わる、装甲戦闘車両での使用を意図していた。^[1]この成功したL7砲は、センチュリオン（Mk.5/2型から始まる）、ドイツのレオパルド1、そして設計変更によりアメリカのM48パットンやM60のいくつかの派生型に搭載されたM68砲など、多くの装甲車両に搭載されてきた。

L7 は人気の高い武器で、 L11 シリーズの 120 mmライフル戦車砲に取って代わられた後も、砲兵前方観測および装甲車両、王立工兵隊(AVRE) の車両として運用されている一部のセンチュリオン戦車で使用され続けました。L7 およびその改良型は、冷戦中に開発されたさまざまな戦車に標準装備または後付け装備として搭載されています。

歴史

イギリスとアメリカの両国は、第二次世界大戦中、ますます重装甲化するドイツ戦車に対抗するため、また後には冷戦期のソ連戦車に対抗するため、大口径砲のプロジェクトを進めていた。アメリカはこの時期にいくつかの重戦車設計を開発したが、特筆すべきものとしては、アメリカの105 mm 砲搭載型 T95 (「超重戦車 T28」としても知られる) や、イギリスの A39トータス重突撃戦車に搭載された QF 32 ポンド砲が挙げられる。

アメリカは、M47パットンではソ連のIS-3および4との交戦は困難になると予測した。これが、ソ連の重戦車に対抗するために設計されたM103重戦車の導入につながった。この戦車は非常に強力な120 mm砲を搭載していたが、弾薬が大きすぎたため、砲弾用と別個の発射薬装填用に2人の装填手が必要だった。製造された300台のM103のうち、ほとんどが海兵隊に配備された。^[2]イギリスも同じ結論に達し、 L1 120 mm砲を搭載した独自の重戦車コンカラーを開発した。

イギリス

1956年のハンガリー革命の際、11月にハンガリー軍はソ連のT-54A中戦車をブダペストの英国大使館の敷地内に突入させた。この戦車の装甲と100mm砲を簡単に調べた後、英国当局は20ポンド砲では正面装甲を破ることができないと判断した。これは、最も一般的な英国戦車がもはやソ連の重戦車どころか中戦車設計に効果的に対処できないことを意味した。

これらの出来事により、イギリスは1958年に新しい高速度戦車砲、ロイヤル・オードナンスL7を導入し、既存のセンチュリオン戦車をこの新しいソ連の戦車設計に対抗可能なものにした。一方、アメリカは1957年にXM60戦車の設計開発を開始し、1958年にこの兵器のユーザー試験を開始した。L7は20ポンド砲の砲塔に収まるように特別に設計された。これにより、センチュリオン戦車の武装を最小限の改造で強化することができ、戦車をより短期間かつ低コストでアップグレードすることができた。L7を組み込んだ最初の量産戦車は、1958年に装甲強化されたセンチュリオン・マーク7で、これはセンチュリオンの装甲強化と武装強化の将来的な実現可能性を証明するものとなった。1959年以降、新たに製造されたセンチュリオンは量産時にL7を組み込んだ。^[3]

他のユーザー

この砲はその後、ドイツのレオパルト1（このためにL7A3派生型が開発された）に採用された。さらに、いくつかの国では既存の主力戦車の火力を向上させるためにこの砲を使用している。派生型は、イスラエル、インド、エジプト、イラクのワルシャワ条約機構加盟国製のT-54およびT-55戦車、中国の 79式戦車にも搭載されている。

仕様（L7A1）

口径: 105 mm (4.13 インチ)
長さ: 5.588 m (18 フィート 4.0 インチ)
砲身の長さ: 52口径、5.55m (18フィート3インチ) ^[4]
反動長: 290 mm (11 インチ)
重量: 1,282 kg (2,826 ポンド)
発射速度: 1分間に10発（最大）、1分間に6発（通常）^[5]
バレル寿命: 200 EFC (添加剤使用時は 800)
最大有効射程距離: 1,800 m (2,000 yd) (APDS)、4,000 m (4,400 yd) (HESH) ^[4]
カートリッジ: 105×617mmR

バリエーション

イギリスのモデル

L7A1

標準的な英国生産型。

L7A2

L7A1にはサーマルスリーブが取り付けられている。^[6]

L7A3

(西)ドイツのレオパルド 1 MBT の派生型。砲尾ブロックの上部後方の角が小さくなったため、砲塔の天井にぶつかることなく砲を押し下げることができる。

L7A4

L7A3にはアーネスト・ライツ・カナダ製の銃口基準センサーが装備されている。ベルギーのレオパルド1A5（BE）^[7]とカナダのレオパルドC1 ^{[8]で使用されている。}

L7 LRF

スティングレイ軽戦車が使用するL7の低反動（LRF）バージョン。

ロイヤルオードナンス 105mm IWS

ロイヤル・オーデンス社が開発した、チャンバー圧力を高め、銃身の長さを L/63.4 に延長した改良型兵器システムです。

FM K.4 モデロ 1L

アルゼンチン軍のライセンス生産品で、アルゼンチンのFabricaciones Militares社が製造した。TAM中戦車に搭載された。「105 mm FRT L51戦車砲」とも呼ばれる。^[9]

中国モデル

タイプ79/81/81A/83

中国で生産されたL7。^[要出典]ライセンスはオーストリアから取得。

ZPL-79

中国がライセンス生産したL7A3の呼称。交換可能な国産サーマルスリーブを搭載。^{[要出典] 79式戦車としても知られる}。80式戦車の試作車に搭載された。^[10]

ZPL-81/A

79式戦車の改良型。ZPL-81Aは耐熱スリーブが改良されている。59式戦車II型で初めて採用された。

ZPL-83/A

81式戦車を砲身を長くし、構成材料を改良した改良型。83式戦車とも呼ばれる。59D1式戦車、63HG式戦車、79式戦車、88B式戦車に搭載された。

ZPL-94

83式戦車を砲身を長くした62口径の改良型。59D式戦車、88A式戦車に搭載。

ZPL-98

83A式ライフル砲を改良し、独自の低反動マズルブレーキと軽量化を施した砲。63A式水陸両用戦車に搭載された。98式ライフル砲とも呼ばれる。

ZPL-98A

改良型98式ライフル砲。ZTD -05とZTL-11に搭載されている。^[11]

その他の動向

GT-3

南アフリカの派生型で、デネル社が20ポンド砲を搭載したセンチュリオンをオリファント戦車に改造するために製造した。GT-3は20ポンド砲の砲身アセンブリを保持し、L7砲身の改造コピーと組み合わせた。^[12]

GT-7

南アフリカの派生型^{[要出典]は、}オリファント Mk1AおよびRooikat 105用にデネル社によって製造されました。大幅に改造された反動アセンブリが組み込まれています。

ラインメタル Rh-105 ファミリー

ドイツのラインメタル社がL7 ^[13]から民間市場向けに開発した105 mm戦車砲の複数の派生型。このファミリーは、Rh 105–60、Rh 105–40、Rh 105–30、Rh 105–20、およびRh 105-11で構成されていました。名称の最後の2つの数字は、メートルトンでの砲の反動力を示しています。Rh 105-20および-11モデルはマズルブレーキを装備し、軽戦車や装輪装甲車両に搭載することを目的としていました。この派生型は、スペインのM47E2のRh 105-30、Ikv 91およびAMX-10 RCのRh 105-20 、MOWAG SharkのRh 105-11など、さまざまな装甲車両の改造として装備されています。^[14]

L74 ^{[さらなる説明が必要]}

より洗練された反動装置とより長い L/62 砲身を使用して砲口速度と精度を向上させた、Strv 103用にBofors 社が製造したスウェーデンモデル。

使用法

L7 バリアント

センチュリオン：後期センチュリオンモデルおよびオリファントなどの派生型に搭載されるL7A1砲
ヴィッカースMBT : マーク1、マーク3、マーク4モデル
- ヴィジャヤンタ
レオパルド1：L7A3砲
レオパルド2AV：L7A3を搭載した試作機の一部
M48 パットン：一部の改良型
- M48A2GA2: 西ドイツ改造型
- スーパーM48: M48A2またはM48A3のドイツ近代化
- M48A5E: スペイン改造
- M48A5T2: トルコの改造
スティングレイ軽戦車：LRF砲
M41 ウォーカーブルドッグ: M41 105 型に搭載されたLRF砲
LAV-600 : LRF砲
T-54/55 : 一部の改良型
- 59-II型：T-54の中国版
- 59式王立兵器：59式のイギリス近代化
- ティラン-4Sh : T-54のイスラエル版。L7とM68の両方の派生型が装備されている。
- ティラン-5Sh : T-55のイスラエル版。L7とM68の両方の派生型が装備されている。
- T-55M3 :イスラエルのT-54/55の近代化
- T-55「グルモハール」：インドによるT-55の近代化
- M-55S : スロベニアのT-55の近代化
- タイプ72Z/サフィール-74：イランのT-55近代化
Charioteer : L7 砲を搭載した試作車 1 台
FV4401 コンテンシャス：唯一の試作機で、後にL7砲を搭載して武装が強化された。
パンツァー58：量産型
パンツァー61
パンツァー68
TAM中戦車
ロイカット105
TH-400 および TH-800
ティアムMBT

ZPL バリアント

T-54/55 : 中国が販売した一部のアップグレードキットのZPL-83
59式戦車：一部の改良型
- タイプ59-II: ZPL-79、ZPL-81
- タイプ59-IIA：ZPL-81A
- タイプ59D1: ZPL-83A
- タイプ59D: ZPL-94
69式戦車：一部の改良型
- 69-IIG型： 69型戦車の改良型バングラデシュ
- タイプ79：ZPL-83
- 79-II型：ZPL-83A
80式戦車：ZPL-79
- タイプ85-I：ZPL-79
- 85-II型: ZPL-94
- 88式戦車：ZPL-83A
- タイプ88A：ZPL-94
タイプ62G：ZPL-98改造
63式戦車：一部の改良型
- 63HG型：ZPL-83A改造
- タイプ63A：ZPL-98
MMT-40:ミャンマー製のWMA301砲塔と砲を搭載した軽戦車^[15]
WMA301 : 改良型 ZPL-94
ST-1 : 改良型ZPL-94
ST-2 : 改良型ZPL-94
ZTD-05 : ZPL-98A
ZTL-11 : ZPL-98A
ZTQ-15 : 改良型ZPL-94 ^[10]

互換性のある弾薬を使用した関連設計

MB-3 タモヨIII
EE-T1 オソリオ
OF-40
Strv 103
VT 1-1
M47 パットン：一部の改良型
- M47E2: ラインメタルRH-105/30砲を搭載したスペインの改造型
- M47 OTO: OTOメラーラ105mm/52砲を搭載したイタリアの改造型^[16]
マーダー中戦車: OTO メラーラ 105 mm/52 砲を搭載したマーダー歩兵戦闘車
B1 チェンタウロ: OTO メラーラ 105mm/52 砲を搭載したイタリアの装輪装甲車
16式機動戦闘車：日本製鋼所の105mm/52砲を搭載した日本の装輪装甲車
