89式戦車

89式（YW534）
89型
タイプ	装甲兵員輸送車
原産地	中国
サービス履歴
戦争	第二次コンゴ戦争 ミャンマーの内戦 ティグライ戦争 アムハラ戦争
生産履歴
設計	1980年代
メーカー	ノリンコ
生産	1990年～現在
仕様
質量	14.3 トン (14.1 長トン、15.8 短トン)
長さ	6.15メートル（20.2フィート）
幅	3.130メートル（10.27フィート）
身長	2.590 m (8 フィート 6.0 インチ)
クルー	2名（指揮官と運転手）、乗客13名
鎧	溶接鋼の船体、12.7mmまでの弾丸に耐える
主 武装	QJC88 12.7mm対空機関銃×1
エンジン	Deutz BF8L 413F 4サイクル空冷ディーゼル 320 hp (240 kW)
サスペンション	ねじり棒
運用 範囲	500 km (310 マイル)
最高速度	時速66キロ（41マイル）

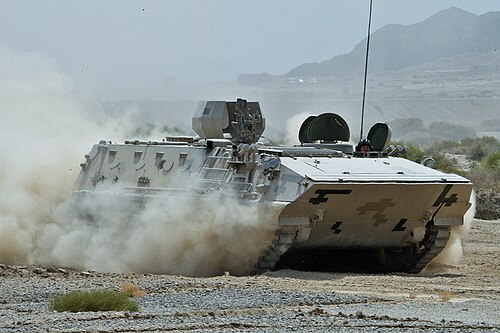

ノリンコ89式装軌式装甲戦闘車は、中国の装甲兵員輸送車です。これは、以前の輸出市場向けの85式装甲戦闘車から開発されました。1990年代後半に就役し、1999年に初めて公開されました。約1,000台が就役しています。工業指数はWZ534で、主に人民解放軍向けに開発されましたが、輸出バージョンのYW534もあります。

1990年代に人民解放軍に新しい指定システムが導入され、89式装甲兵員輸送車は現在ZSD-89として知られています。

85式戦車と比較すると、89式戦車は若干大きく重い。車体は溶接鋼で作られており、小火器の射撃に対する防御力を備えている。この車両は乗員を含めて最大15名を乗せることができる。運転手は車体左前方に座り、左に開く一体型ハッチを備えている。運転手には、車両の前方と右側をカバーする3つの昼間用潜望鏡が装備されている。運転手の潜望鏡の1つは、暗視装置に交換することができる。車長は運転手の後ろに座り、一体型ハッチを備えている。

空冷式ターボチャージャー付きディーゼルエンジンは、運転手の右後方に搭載されています。車体上部に大きな吸気口があり、右側に排気口があります。エンジンは、5段前進ギアと1段後進ギアを備えたマニュアルトランスミッションに動力を送ります。履帯は前部で駆動スプロケットによって駆動され、5つの二重ゴム製ロードホイールと履帯戻りローラーを通過し、後部のアイドラーにループしてから再び前部に戻ります。^[1]

12.7 ミリ口径の機関銃は、車体中央の小さなハッチの前部にある開放式マウントに装備されており、ハッチは兵員室に通じています。機関銃は 360 度旋回でき、90 度の角度まで上げることができます。兵員室へは、2 つの長方形の屋根ハッチと大きな後部ドアからアクセスできます。車体前方の両側には、4 基の 76 ミリ発煙弾発射装置が取り付けられています。

この車両は水陸両用で、船体前部に収納された折り畳み式のトリムボードを持ち上げるだけで、履帯を使って水中を自力で進むことができます。標準装備には、NBC システム、タイプ 889 または CWT-167 無線、タイプ 803 または CYY-168 インターコム システムが含まれます。

89A型は2010年代に人民解放軍の重機械化旅団の支援車両として開発された。^[2]

1980年代に開発されたベースライン89式装甲車両。

• 89 式装軌式装甲兵員輸送車またはWZ534 式– 説明通りの基本バージョン。軍用指定: ZSD-89。
• 89式歩兵戦闘車またはYW307型- 25mm機関銃（弾薬400発）と7.62mm同軸機関銃（弾薬1,000発）を備えた一人乗り砲塔を装備。乗員：3+7名。軍用指定：ZSD-89-II。
• 89式装甲指揮車- ルーフラインが高く、両側に6個のダブルロードホイールを備えた長いシャーシを備えています。武装は、運転手の後ろの指揮官席にある12.7 mm HMGです。
• 89 式装甲救急車またはWZ752 式– 両側に赤い十字マークが付いた非武装救急車。
• 89式装甲偵察車またはWZ731型- 装甲偵察用の派生型: ZZC-01。
• 89式砲兵前線観測車またはGCL-45 - 観測装置を備えた非武装砲塔を装備した砲兵前線観測員用の派生型。軍用指定。軍用指定: ZZC-05。
• 89式偵察レーダー搭載車- クレーンに戦場監視レーダーを搭載。軍用指定番号: ZZC-02。
• 89式給油車- 燃料と潤滑油を輸送する車両で、より高い兵員室を備えています。水陸両用装甲給油車として輸出用に提供されています。
• 89式回収車- 整備・回収用の型で、車体屋根の左側に軽クレーン、屋根中央に機関銃キューポラを装備。軍用呼称: ZJX-93 ( 93式とも呼ばれる)。
• 89式補給車- 回収型に似ており、軽クレーンも装備されていますが、重機関銃を備えた車長用キューポラは運転手席の後ろにあります。軍用指定番号: ZHB-94。
• 89式対戦車ミサイル運搬車 - 有線誘導式HJ-8ミサイル用の二重発射システムを備えた対戦車ミサイル運搬車。合計12発のミサイルを搭載。軍用指定: ZDF-1またはZDF-89。
• 89式機雷敷設車– 6基の発射装置からなる散布式機雷システムを搭載した改造後部車体を持つ。各発射装置には122mm砲36本が装備されており、各砲にはSATM機雷5個、SAPM機雷15個、SAPEM機雷45個、またはSAPMとSAPEM機雷の混合が装備されている。軍用指定番号: GBL-130。
• 89式障害物除去車–障害物除去ブレードを装備したPAPの群集制御型。

89A型は車台が延長され、ルーフラインが高く、側面装甲は完全に垂直に溶接されている（89型は傾斜している）。装甲はオリジナルの89型と比較して強化され、弾道防御力が向上している。車台には特徴的な波型パターンのサイドスカートが採用されている。89A型は2000年代に開発され、ZBD-04シリーズを補完している。^[3]

• 89A型装甲兵員輸送車（ZSD-89A） - 装甲板付きの12.7mm重機関銃砲塔を備えた89A型ベースモデル。^[4]
• 89A式装甲指揮車-指揮統制装置と自衛用の12.7mm重機関銃を搭載した89A式拡張シャーシ。 ^[5]
• 89A 型装甲通信車- 追加の通信機器を備えた 89A 型拡張シャーシ。
• 89A 型装甲救急車– 屋根が高く、両側に 6 つのダブルロードホイールを備えた長いシャーシを備えた非武装の救急車。
• 89A型装甲偵察車- 電気光学センサーを備えたZBL-08砲塔、伸縮マストのレーダー、UAV発射レールを装備。^[6]さまざまな無人航空機による空中偵察能力が提供される。すべての偵察車両は砲塔の後ろに発射レールを装備しており、10キロメートル（6.2マイル）の射程と1時間の持続時間を備えたASN-15を発射することができる。より長距離の空中偵察が必要な場合は、 BZK UAVをその場で保管して組み立てることもできる。さらに、個々の偵察兵はRQ-11レイヴンに似た手動発射の遠隔操作SUAVを装備している。 [ ^7]
• 89A式砲兵偵察車- より高い屋根とより長い車体を装備し、格納式マストに戦場監視レーダーを装備している。^[6]
• 89A型電気光学偵察車- 戦場監視任務用の電気光学センサーとレーダーを装備。自衛用にQJC-88を搭載した遠隔兵器ステーションCS/LK5を搭載。^[8]
• PLZ-10 – 89A型車台をベースにした120mm自走砲。PLZ-10の主武装は120mmライフル砲で、射程は1.2～13.5km（0.75～8.39マイル）で、直接射撃支援と間接射撃支援の両方に対応している。砲塔は360°旋回可能で、垂直仰角は-4°～+80°。車体には36発の様々な迫撃砲弾が装填されている。自衛用に12.7mm重機関銃が屋根上に搭載されている。^{[9] [10]}

• 90式戦車またはYW535式戦車
• ST-2 – ST2とも呼ばれる。火力支援型で、6輪の転輪を備えた89式戦車の延長車体をベースに、NATO準拠の105mm戦車砲を搭載したWMA301 / ST-1砲塔を装備している。 ^[11]

•  エチオピア2013年にソマリアでの運用のために購入された10機。
  • ティグライ防衛軍^[12]
•  ミャンマー– ZJX-93（93式）
•  中華人民共和国– ZSD-89/A装甲兵員輸送車 1,500台、PLZ-10 迫撃砲 900台、^[13]
•  スリランカ
•  ジンバブエ– ZSD-89-II、第二次コンゴ戦争中に使用^[14]
•  ナイジェリア– 2021年に60台納入。^[15]

• ZBD-04A、89式歩兵戦闘車および89A式装甲兵員輸送車を補完する車両。
