R-73（ミサイル）

R-73
AA-11 アーチャー
R-73 ; AA-11 アーチャー
	R-73 の最新の輸出型である RVV-MD のモックアップ
タイプ	短距離空対空ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1984年～現在
使用者	演算子を参照
生産履歴
メーカー	モスクワ・コムナール機械製造工場、トビリシ航空機製造、TAMマネジメント

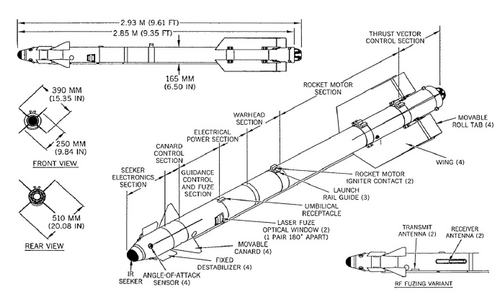

仕様
質量	105キログラム（231ポンド）
長さ	2.93メートル（9フィート7インチ）
直径	165ミリメートル（6.5インチ）
翼幅	510ミリメートル（20インチ）
弾頭	7.4キログラム（16ポンド）
エンジン	固体燃料ロケットエンジン
運用; 範囲	R-73A、R-73E: 30 キロメートル (19 マイル) ; R-73M、RVV-MD: 40 キロメートル (25 マイル) ;
最高速度	マッハ2.5
ガイダンス; システム	全方位赤外線ホーミング
発射; 台	MiG-21 (アップグレード版)、MiG-23-98、MiG-25、MiG-27、MiG-29、MiG-31、MiG-35; スホーイ Su-24、Su-25、Su-27、Su-30、Su-33、Su-34、Su-35、スホーイ Su-57; ヤク-141、ヤク-130; HAL テジャス; イスラエル空軍 F-14; J-10; J-11; ミラージュ2000（インド空軍）;

ヴィンペルR-73（NATO報告名AA-11アーチャー）は、 ヴィンペルNPOが開発し、1984年に就役した短距離空対空ミサイルである^。[5]

発達

R -73は、ソ連の戦闘機による短距離使用のために、以前のR-60（AA-8「アフィド」）兵器を置き換えるために開発されました。作業は1973年にK-73として開始され、^{[N 1]} 1982年に運用され、最初のミサイルは1984年に正式に配備されました。^[5]

R-73は赤外線ホーミング（熱追尾）ミサイルで、感度の高い極低温冷却シーカーを備え、かなりの「オフボアサイト」能力を備えている。シーカーはミサイルの中心線から最大40°離れた目標を検出できる。^[6]ヘルメットマウント式照準器（HMS）で照準を定めることができるため、パイロットは目標を目で見て指定できる。最小交戦距離は約300メートルで、高度での最大空力距離は30km（19マイル）近くである。この兵器は、MiG-29、MiG-31、Su-27 /33、Su-34、Su-35で使用されており、 MiG-21、MiG-23、スホーイSu-24、Su-25の新型機にも搭載できる。^[7]

1990年の東西ドイツ統一後まもなく、ドイツと旧ワルシャワ条約機構加盟国は、NATOの指定するR-73ミサイル（AA-11アーチャー）を大量に保有していることに気づき、R-73/AA-11の能力が西側諸国によって著しく過小評価されているとの結論に達した。 ^{[8]特に、R-73は最新の}AIM-9サイドワインダーよりもはるかに機動性が高く、シーカー捕捉・追尾の能力もはるかに優れていることが判明した。^{[9]この認識から、}ASRAAM、IRIS-T 、AIM-9Xなど、対抗するための新型ミサイルの開発が始まった。

ウクライナのパイロットへのインタビューによると、R-73は雲の中では追跡がうまくいかない。そのため、このミサイルをシャヘド136ドローンに対して使用するのは難しく、パイロットは30mm機関砲に頼らざるを得ない。^[10]

1994年から、R-73は生産がR-73M規格にアップグレードされ、1997年にロシアで運用が開始された。R-73Mは射程距離が長く、シーカー角度も広く（ボアサイトから60°）、IRCCM（赤外線対抗手段）も改良されている。さらにR -74（izdeliye 740）とその輸出型RVV-MDが開発され、これらはR-73の以前の型を補完するものと期待されている。^[11]

R-74の改良型であるR-74M（izdeliye 750）は、完全にデジタル化され再プログラム可能なシステムを備えており、MiG-35、MiG-29 K / M / M2、Su-27SM、Su-30MK、Su-35Sでの使用を目的としている。R -74M2（izdeliye 760）として知られるさらなるアップグレードは、第5世代の Su-57航空機を対象としている。このミサイルは慣性航法システムを備え、内部の兵器ベイに収まるようにフィンの幅が434 mm（17.1インチ）に短縮されたより小さな断面積であり、AIM-9X、IRIS-T、ASRAAMの性能に匹敵するように設計されています。 R-74M2は2019年に試験を完了し、輸出型RVV-MD2は2023年に発表されました。 ^[12]将来的には、白紙設計のK-MD（izdeliye 300）がR-74M2に取って代わると予想されています。^[13]^[14]

運用履歴

1996年2月24日、救難兄弟団のセスナ337型機2機がキューバ領空から10海里離れた国際水域上空を飛行中にキューバ空軍のMiG-29UBにより撃墜された。^[15]両機ともR-73ミサイルにより撃墜された。^[16]

1998年5月から2000年6月にかけてのエリトリア・エチオピア戦争中、R-73ミサイルはエチオピアのSu-27とエリトリアのMiG-29の両方で戦闘に使用された。撃墜数のうち2機を除くすべての撃墜に使用されたのは赤外線ホーミングのR-60とR-73であった。

2008年3月18日、ロシア空軍のMiG-29フルクラムがアブハジア上空でグルジアのエルビット・ヘルメス450無人機を迎撃した。MiG-29はR-73ミサイルで無人機を破壊した。^[17]

2019年2月27日、インド当局は、2019年のジャンムー・カシミール空爆中に、IAFのMiG-21バイソンがR-73EミサイルでパキスタンのF-16と交戦し、撃墜したと主張している。^[18]パキスタンは航空機の損失を否定した。^[19]

2022年5月7日、イゴール・ベドザイ大佐はMi-14がロシアのSu-35に撃墜され死亡した。30mm機関砲による最初の射撃が外れた後、Su-35はR-73を発射し、ヘリコプターを破壊したと報告されている。^[20]^[21]

地対空ミサイルとして使用

これらのミサイルは地対空ミサイルとして使われてきました。1999年にセルビア軍はR-73を地対空ミサイルに改造しました。フーシ運動のミサイル研究開発センターとミサイル部隊は、イエメン空軍の在庫からR-27/R-60/R-73/R-77をサウジの航空機に向けて発射しようとしました。R-27RとR-77の問題は、目標への誘導をサポートするレーダーがないことです。しかし、R-27T、R-73、R-60は赤外線熱追尾ミサイルです。必要なのは、電力、シーカーヘッドを冷却するための液体窒素、およびミサイルを発射するためのパイロンだけです。これらのミサイルは、「米国製FLIR Systems ULTRA 8500タレット」とペアになっています。ただし、欠点は、これらのミサイルが1機のジェット戦闘機から別のジェット戦闘機に向けて発射されることを意図していることです。そのため、モーターと燃料の積載量は、専用の地対空ミサイルよりも小さくなります。確認されているニアミスは1件のみで、それはサウジアラビア空軍のF-15SAに向けてR-27Tが発射された事件であった。 ^[22]

2024年5月6日、ロシアはKa-29がシーベイビー無人機に砲撃する映像を公開した。無人機はヘリコプターからの防御のためR-73赤外線ミサイルを搭載していた。ミサイル1発がMi-8ヘリコプターに発射されたが、無人機が砲撃で破壊される前に外れた。^{[23] 2024年5月、ウクライナはR-73ミサイルを使用する改造}9K33オサの写真を公開した。^[24]

バリエーション

R-73 - ±40°オフボアサイトを備えた標準モデル。
R-73E - ±45°オフボアサイトを備えた標準モデルの輸出バージョン。ミサイルの最大射程は8kgの弾頭で30キロメートル（19マイル）です。^[2]
R-73M - ゲート幅 IRCCM と ±60° オフボアサイトを特徴とする改良モデル。
R-74 ( izdeliye 740) - ±60° オフボアサイトを備えた改良モデル。
RVV-MD - ±75°オフボアサイトを備えたR-74の輸出モデル。ミサイルの最大射程は8kgの弾頭で40キロメートル（25マイル）です。^[25]
R-74M ( izdeliye 750) - ±75°オフボアサイトを備えた改良モデル。
R-74M2 ( izdeliye 760) -スホーイ Su-57の断面積を縮小した改良型。このミサイルには慣性航法システムが搭載され、フィンの幅は 434 mm (17.1 インチ) に縮小されました。
RVV-MD2 - R-74M2の輸出モデル。

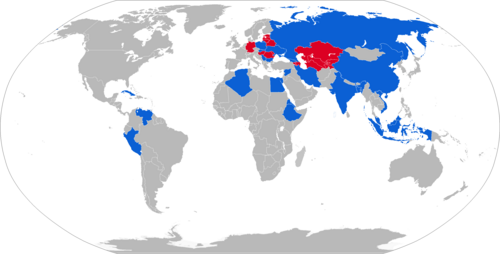

オペレーター

現在のオペレーター

アルジェリア^[26]
アンゴラ^[27]
バングラデシュ^[28]
ベラルーシ^[29]
ブルガリア^[30]
中国^[28]^{: 264–265}
キューバ
エジプト300 ^[31]
エリトリア
エチオピア
ジョージアSu-25KMスコーピオンに使用。^[32]
インド^[28]^{: 273–274}
インドネシア^[28]^{: 278}
イラン^[33]
カザフスタン
マレーシア^[28]^{: 293}
ミャンマー^[28]^{: 297} MiG-29とYak-130に使用^[27]
北朝鮮^[28]^{: 286}
ペルー^[34]
ポーランド
ロシア^[35]
セルビア^[36]
スロバキア
スーダン^[37]
シリア
ウクライナ^[38]
ウズベキスタン^[39]
ベネズエラ^[39]
ベトナム^[28]^{: 320}
イエメン^[40]

元オペレーター

チェコ共和国
チェコスロバキア
東ドイツ（後継国に引き継がれる）
ドイツ
ハンガリー^[39]
ルーマニア
スロバキア
ユーゴスラビア^[41]後継国に引き継がれる
ソビエト連邦は後継国に引き継がれた。
