アスラーム

アスラーム
2007 年、イギリス空軍のタイフーンに搭載された 2 機の ASRAAM (中央)
タイプ	短距離空対空ミサイル
原産地	イギリス
サービス履歴
使用中	1998
使用者	イギリス空軍、インド空軍
生産履歴
メーカー	MBDA 英国
単価	>20万ポンド
バリエーション	共通対空モジュラーミサイル（シーセプター/スカイセイバー）
仕様
質量	88 kg (194 ポンド)
長さ	2.90 m (9 フィート 6 インチ)
直径	166 mm (6.5インチ) (モーター直径) [1]
翼幅	450ミリメートル
弾頭	10 kg（22ポンド）の爆発/破片
爆発 メカニズム	レーザー 近接信管と衝撃
エンジン	デュアルバーン高推力固体ロケットモーター[2]
運用 範囲	25km以上[3] [4] [5]
飛行高度	該当なし
最高速度	マッハ3+ [6]
ガイダンス システム	赤外線ホーミング、128×128素子焦点面アレイ、発射後ロックオン（LOAL）およびストラップダウン慣性誘導機能付き[6]
発射 台	イギリス空軍：タイフーン イギリス空軍とイギリス海軍：ライトニング II

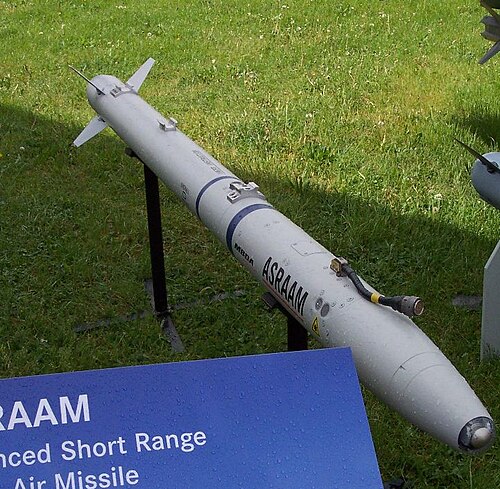

高性能短距離空対空ミサイル（ASRAAM）は、米国での呼称がAIM-132としても知られる、MBDA UK製の近距離戦闘用に設計された赤外線誘導式 空対空ミサイルである。イギリス空軍（RAF）で運用されており、AIM-9 サイドワインダーの後継機となっている。ASRAAMは、パイロットが射撃した後、敵機が射撃のために近づく前に方向転換できる設計となっている。マッハ3以上の速度で25キロメートル（16マイル）を超える距離を飛行する。^[3]機体の揚力と尾部の制御により、50gの機動性を維持している。^{[7] [1]}

このプロジェクトは1980年代にイギリスとドイツの共同事業として始まった。これは、アメリカが中距離用としてAIM-120 AMRAAMを開発し、サイドワインダーとAMRAAMの大きな射程距離の差を補う設計でサイドワインダーに代わるASRAAMを開発するという、より広範な合意の一部であった。ドイツは1989年にこの計画から離脱した。イギリスは独自に進め、このミサイルは1998年にイギリス空軍に導入された。現在はインド空軍、カタール空軍、オマーン空軍に導入されており、以前はオーストラリア空軍で運用されていた。

ASRAAM は、イギリス陸軍、イギリス海軍、およびいくつかの同盟国軍が水上発射型として使用する共通対空モジュールミサイル(CAMM)の基本設計でもあります。ASRAAM 自体の水上発射型は、ウクライナ軍向けに改良されています。

1980年代、NATO諸国は、米国がAIM-120先進中距離空対空ミサイル（AMRAAM）を開発し、主に英国とドイツのチームがサイドワインダーに代わる短距離空対空ミサイルを開発するという覚書に署名した。チームには英国（ホーカー・シドレー、この時点ではBAeダイナミクスと呼ばれていた）とドイツ（ボーデンゼー・ゲレーテテクニック）が含まれ、それぞれ42.5％の労力を分担し、カナダが10％、ノルウェーが5％を占めた。米国はこのミサイルにAIM-132 ASRAAMという名前を与えた。^[8]

1980年代後半のソ連の急速な衰退と崩壊により、ASRAAMへの関心は大幅に低下した。1988年2月までに、米国はすでに変更を訴えていた。1989年7月、ドイツは計画から離脱し、事実上合意は終了した。冷戦の終結やロシアのR-73ミサイルの能力が完全に実現したことなど、さまざまな理由がしばしば挙げられるが、多くの評論家は、これは金融および防衛産業の株式問題に対する煙幕だったと考えている。^[9]

これにより、プロジェクトは英国が担当することになり、英国はそれを純粋に RAF のニーズに合わせて再定義し始め、1989 年 8 月に新しい設計の入札を行った。これにより、以前に使用されていた従来の設計の代わりに、新しいヒューズ焦点面アレイ画像アレイシーカーが選ばれ、性能と対抗手段への耐性が劇的に向上した。 1990 年の英国でのコンテストでは、新しい ASRAAM、フランスのMICA、およびドイツのニーズに合わせて調整された Bodensee Gerätetechnik のバージョンの新しい設計が検討された。 1992 年、国防省は ASRAAM がコンテストで優勝したことを発表し、その年の 3 月に生産が開始された。この頃にはDiehl BGT Defenceの一部であったドイツの設計は、IRIS-Tとなった。^[8]

ASRAAMの生産が始まる一方で、米国主導の産業界と政治団体によるロビー活動の勢いは著しく高まり、欧州経済の強化と相まって、米国政府は1996年6月にテストを終了し、ASRAAM計画から撤退せざるを得なくなった。^[10]

英国での開発と製造は進められ、最初の ASRAAM は 1998 年後半に英国空軍 (RAF) に納入された。同機は英国空軍のタイフーンに装備される。また、退役するまで英国空軍のハリアー GR7とトーネード GR4部隊でも使用された。1998 年 2 月、ASRAAM は改良型 ASRAAM、ラファエルパイソン 4、AIM-9Xの競合評価の結果、オーストラリア空軍 (RAAF) のF/A-18 ホーネットへの搭載に選定され^[8]、2004 年 8 月に RAAF で運用が開始された。^[11] 2009 年 3 月、RAAF は「発射後ロックオン」による ASRAAM の発射を「発射機」の翼線の後ろに位置する標的に向けて初めて成功させた^{[12] 。}

ASRAAM は、高速で極めて機動性に優れた熱追尾式空対空ミサイルである。MBDA UK 社が製造したこのミサイルは、「撃って忘れる」ミサイルとして設計されている。^[9] ASRAAM は、AMRAAM の初期バージョンと同じくらい長い距離のターゲットを探知して発射し、敵が十分に接近して自らの兵器を発射できるようになる前に撃墜することを目的としている。この点で、ASRAAM は他の赤外線ミサイルよりも AMRAAM と多くの共通点を持っているが、機動性は高い。必要なパワーを供給するために、ASRAAM は、サイドワインダー (AIM-9M および X) や IRIS-T の 12.7 cm (5 インチ) モーター (1950 年代の無誘導ズーニ ロケットに遡る)と比較して、直径 16.51 cm (6½ インチ) のロケット モーターで製造されている。これによりASRAAMの推力が大幅に向上し、速度と射程距離が最大50キロメートル（31マイル）まで向上しました。^[4]

主な改良点は、レイセオンに買収される前にヒューズが製造していた、新しい128×128解像度の画像化赤外線 焦点面アレイ（FPA）シーカーである。このシーカーは、捕捉範囲が長く、対抗手段に対する耐性が高く、約90度のオフボアサイトロックオン機能があり、標的の航空機の特定の部分（コックピット、エンジンなど）を指定する可能性がある。^[13] ASRAAMにはLOAL（発射後ロックオン）機能もあり、これはミサイルがF-35ライトニングIIのように機内ベイに搭載されている場合に明らかな利点となる。しかし、2012年にF-35のASRAAM機内搭載要件は削除され、現在は機外搭載のみを使用している。^[14] ASRAAM弾頭は、レーザー近接信管または衝撃によって起動する。レーザー近接信管が選択された理由は、RF信管は敵の妨害装置によるEW介入に対して脆弱であるためである。^[15] ASRAAMの直径の拡大により、計算能力を高めるためのスペースも確保され、AIM-9Xなどの他のドッグファイトミサイルと比較して対抗手段の能力が向上しました。^[要出典]

2014年7月8日、インド国防省はMBDAと2億5000万ポンド（4億2800万ドル）の契約を結び、384基のASRAAM短距離空対空ミサイルを購入して、SEPECAT/HALジャガー攻撃機群に装備し、老朽化し​​たマトラマジックR550を置き換えることとなった。MBDAの提案は、ラファエルのパイソン5ミサイルを含む競合他社との競争に打ち勝ち、2012年に優勝した。これは、インド空軍のミラージュ2000アップグレードの一環として、マトラS-530DとマジックIIミサイルを交換するための493基のMICAミサイルの既存の2012年の注文に基づいている。^{[16] [17]}

2015年9月、英国国防省は、CAMMミサイルなどの新技術開発を活用したASRAAMの新型改良型について3億ポンドの契約を締結した。この派生型は、2022年に退役する現行型に代わるものである。2016年8月には、英国のF-35Bに新型ASRAAMの追加在庫を提供するために、さらに1億8,400万ポンドの契約が締結された。この新型は、2018年にユーロファイター タイフーンに、2022年以降には英国のF-35Bに運用可能となる。^{[5] [18] [19] [更新が必要]}

2017年2月、米国のパタクセントリバー海軍航空基地とエドワーズ空軍基地で、F-35ライトニングIIからのASRAAMの発射が成功しました。これは、英国設計のミサイルがF-35 JSFから発射された初めてのケースであり、米国以外のミサイルが同機から発射された初めてのケースでした。^[20]

2019年1月31日現在、インド空軍はASRAAM兵器システムとスホーイ Su-30MKIの互換性をテストしており、ASRAAMをテジャスを含む複数の航空機タイプにわたる標準化された短距離ミサイルにすることを目指しています。最終テストと運用許可は2019年末までに取得される予定です。^[21] バーラト・ダイナミクス・リミテッドは、そのバノール工場でミサイルを生産します。この施設では、メンテナンス、修理、オーバーホールサービスも提供します。^[22]

1995年、ヒューズ社とブリティッシュ・エアロスペース社は、AIM-9Xプログラムの候補としてASRAAMのバージョンである「P3I ASRAAM」を共同で開発しました。^[要出典]最終的に勝者となったのは、同じシーカーを使用し、ロケットモーター、信管、弾頭をAIM-9Mのものにしたヒューズ社の提案でした。後者は、既存のAIM-9サイドワインダーを可能な限り再利用することで、物流の負担を軽減し、費用を節約するという米空軍の規定でした。AIM-9サイドワインダーは、米国の在庫に2万機残っていました。^[要出典]

ASRAAM維持プログラムの下で開発されたASRAAMブロック6規格は、2022年4月にタイフーンで就役し、^[23] 2024年にはF-35で就役する予定である。ブロック6では、新しい更新されたサブシステムが導入され、外部冷却が新しい内部冷却器に置き換えられている。元のレイセオン製シーカーは、解像度の高い新しい英国製のシーカーに置き換えられた。米国製の部品は含まれていないため、 ITARの制限に該当せず、米国の承認なしに輸出できる。^{[24] [25]}

2007年9月のDSEi会議で、英国国防省がMBDAによる研究に資金を提供し、英国海軍と陸軍のそれぞれに搭載されるレイピアミサイルとシーウルフミサイルの代替品を調査すると発表された。共通対空モジュラーミサイル（CAMM）は、ロクセル社の非常に低シグネチャのロケットモーターやタレス社の弾頭と近接信管など、ASRAAMとコンポーネントを共有するが、最新の電子機器、アクティブRFシーカー、データリンクを備えているため、適切に装備された陸上または空中プラットフォームからの途中進路修正が可能になる。^{[26] [27]} CAMMは2018年に配備が開始され、その後、陸上と海軍の両方で9か国に販売されている。その後、多数の追加ミサイル派生型が発注中または開発中である武器ファミリーとなった。

2021年12月14日、シリア南部でイスラム国と戦うイギリス空軍のタイフーンが、ASRAAMミサイルで敵のドローンを撃墜した。これはフォークランド紛争以来、イギリス軍が敵機を撃墜した初めてのケースだった。^[28]

2023年8月、ウクライナがASRAAM用の即席地上発射プラットフォームを数え切れないほど提供されたことが明らかになった。MBDAと国防省の合同チームによって4か月で開発されたこのシステムは、ウクライナ軍によって、ヘリコプター、巡航ミサイル、 HESA Shahed 136などのドローンなどのロシアの空中脅威に対する短距離防空（SHORAD ）を提供するために使用されている。システムの画像には、 Supacat 6x6車両の背面にツインランチャーが搭載されており、移動が可能であり、Hawkeye電子光学スイートによって誘導を提供できることが示されている。ミサイルは「発射して忘れる」能力を備えている。伝えられるところによると、このシステムは運用中に90％の成功率を達成した。このシステムを、ASRAAM、CAMM / Sky Sabre防空システムの専用の水上発射開発と混同しないでください。 ^{[29] [14] [30] [31]} 2024年5月7日、ウクライナのASRAAM Supacatベースの発射装置がZALA Lancetによって破壊され、初めて確認された損失を示す映像が公開されました。^{[32] [33]}

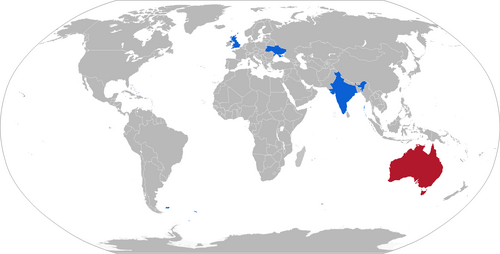

 イギリス

イギリス空軍/艦隊航空隊- RAF およびイギリス海軍でタイフーンと F-35B ライトニングを装備しています。

 インド

インド空軍– SEPECATジャガー攻撃機隊用のASRAAM384機。^[16]

 ウクライナ

ウクライナ軍- 2023年8月、ウクライナでASRAAMの水上発射型がSupacat HMTシャーシに搭載されたと報告された。^{[29] [14] [30]}

 カタール

カタール空軍

 オマーン

オマーン空軍

 オーストラリア

オーストラリア空軍- 2004年から2021年の退役までF/A-18 A/Bホーネットを装備。RAAFはF/A-18F、EA-18G、F-35AにAIM-9Xを使用している。 ^[34]

• AIM-9X – (アメリカ)
• IRIS-T – (ドイツ、イタリア、スウェーデン、ギリシャ)
• MICA – (フランス)
• マーリン （トルコ）
• PL-10 – (中国)
• Python-5 – (イスラエル)
• R-73 – (ソビエト連邦)
• SRAAM – (イギリス)
