真空管

真空管、電子管、^{[1] [2] [3]} バルブ（英国用法）、またはチューブ（北米）^[4]は、電位差が加えられた電極間の高真空中で電流の流れを制御する装置である。

熱電子管または熱電子バルブとして知られるタイプは、熱陰極からの熱電子放出を利用して、信号増幅や電流整流などの基本的な電子機能を実現します。一方、真空光電管などの非熱電子タイプは、光電効果によって電子放出を実現し、光強度の検出などの目的に使用されます。どちらのタイプでも、電子は管内の 電界によって陰極から陽極へと加速されます。

最も単純な真空管であるダイオード（フレミングバルブ）は、1904年にジョン・アンブローズ・フレミングによって発明されました。加熱された電子放出カソードとアノードのみで構成されています。電子は、カソードからアノードへの一方向にのみデバイスを流れます。チューブ内に1つまたは複数の制御グリッドを追加することで、カソードとアノード間の電流をグリッドの電圧によって制御できます。^[5]

これらのデバイスは、20世紀前半の電子回路の重要な構成要素となった。ラジオ、テレビ、レーダー、音声録音と再生、長距離電話網、アナログおよび初期のデジタルコンピュータの発展に不可欠であった。一部のアプリケーションでは、無線用のスパークギャップ送信機や計算用の機械式コンピュータなど、以前の技術が使用されていたが、これらの技術が広く普及し実用的になり、電子工学の分野が生まれたのは、熱電子真空管の発明であった。^[6]

1940 年代には、半導体デバイスの発明により、熱電子管よりも小型で安全、低温、高効率、信頼性、耐久性、経済性に優れたソリッド ステートデバイスの製造が可能になりました。1960 年代半ばから、熱電子管はトランジスタに置き換えられました。しかし、ブラウン管(CRT) は 21 世紀初頭までテレビ モニターやオシロスコープの基盤として使用され続けました。

熱電子管は、電子レンジで使用されるマグネトロン、特定の高周波アンプ、多くのオーディオ愛好家が「暖かい」真空管サウンドを好むハイエンドオーディオアンプ、ギターなどの電子楽器用アンプ（特定のサウンドやトーンを実現するために「オーバードライブ」するなど、望ましい効果を得るため）などの一部の用途で現在でも使用されています。

すべての電子回路バルブや電子管が真空管というわけではありません。ガス充填管は同様のデバイスですが、通常は低圧のガスを封入し、ガス中の放電に関連する現象を利用し、通常はヒーターを使用しません。

熱電子真空管は、活性電極の数によって分類されます。2 つの活性素子を持つデバイスはダイオードで、通常は整流に使用されます。3 つの素子を持つデバイスは三極管で、増幅とスイッチングに使用されます。電極を追加すると四極管、五極管などが作成され、追加の制御可能な電極によって複数の追加機能が可能になります。

その他の分類は次のとおりです。

• 周波数範囲別（オーディオ、ラジオ、VHF、UHF、マイクロ波）
• 電力定格（小信号、オーディオ電力、高出力無線送信）
• カソード/フィラメントの種類（間接加熱、直接加熱）とウォームアップ時間（「明るいエミッター」または「鈍いエミッター」を含む）
• 特性曲線の設計による（例えば、一部の五極管におけるシャープカットオフとリモートカットオフ）
• 用途別（受信、送信、増幅またはスイッチング、整流、混合）
• 特殊なパラメータ（長寿命、非常に低いマイクロフォニック感度、低ノイズオーディオ増幅、堅牢型または軍用バージョン）
• 特殊機能（光または放射線検出器、ビデオイメージング管）
• 情報を表示するために使用される管（「マジックアイ」管、真空蛍光表示管、CRT）

真空管には、上記で説明したもの以外のコンポーネントや機能がある場合があり、それらについては別の場所で説明します。これらには、表示目的で電子ビームを生成する陰極線管 (テレビのブラウン管、電子顕微鏡、電子ビームリソグラフィーなど)、X 線管、光電管、光電子増倍管(真空中の電子の流れに依存し、陰極からの電子放出は熱電子放出ではなく光子のエネルギーに依存します) などがあります。

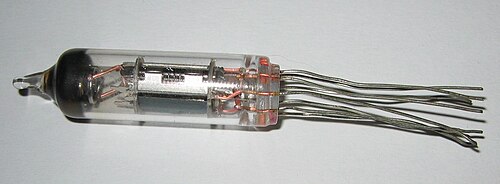

真空管は、気密エンベロープ内の真空中に2つ以上の電極で構成されています。ほとんどの真空管は、コバール密閉可能なホウケイ酸ガラスをベースにしたガラスと金属のシールを備えたガラスエンベロープを備えていますが、セラミックや金属エンベロープ（絶縁ベースの上）が使用されていることもあります。電極は、気密シールを介してエンベロープを通過するリード線に接続されています。ほとんどの真空管は、フィラメントやヒーターの焼損やその他の故障モードにより寿命が限られているため、交換可能なユニットとして作られています。電極リード線は、チューブのベースにあるピンに接続され、チューブソケットに差し込まれます。真空管は電子機器の故障の頻繁な原因であり、消費者が自分で真空管を交換できることが期待されていました。ベース端子に加えて、一部の真空管にはトップキャップで終端する電極がありました。これを行う主な理由は、特に高インピーダンスのグリッド入力の場合、チューブベースを通る漏れ抵抗を回避するためです。^{[7] : 580  [8]}ベースは一般的にフェノール絶縁体で作られていましたが、これは湿気の多い環境では絶縁体としての性能が低下します。トップキャップを使用する他の理由としては、グリッドとアノード間の静電容量を減らすことで安定性を向上させること、^[9]高周波性能を向上させること、非常に高いプレート電圧を低い電圧から遠ざけること、ベースで許可されているよりも1つ多くの電極を収容することなどがあります。2つのトップキャップ接続を持つ設計さえありました。

最も初期の真空管は白熱電球から発展したもので、フィラメントが真空のガラス容器に封入されていました。 真空管内のフィラメント (陰極) は高温になると真空中に電子を放出します。このプロセスは熱電子放出と呼ばれます。これにより、真空中に制御可能な一方向の電流が生成され、エジソン効果として知られています。2 番目の電極である陽極またはプレートは、より正の電圧がかかっている場合、それらの電子を引き付けます。その結果、フィラメントからプレートへの電子の正味の流れが生まれます。ただし、プレートは加熱されておらず電子を放出しないため、電子は逆方向には流れません。フィラメントには 2 つの機能があります。加熱されると電子を放出します。また、プレートとともに、それらの間の電位差により電界を生成します。このような 2 つの電極のみを備えた管はダイオードと呼ばれ、整流に使用されます。電流は一方向にしか流れないので、このようなダイオード（または整流器）は交流（AC）を脈動するDCに変換します。したがって、ダイオードはDC電源、振幅変調（AM）ラジオ信号の復調器、および同様の機能に使用できます。

初期の真空管はフィラメントを陰極として使用していたため、これを「直熱型」真空管と呼んでいます。現代の真空管のほとんどは、陰極である金属管内の「ヒーター」要素によって「間接加熱」されています。ヒーターは周囲の陰極から電気的に分離されており、熱電子放出のために陰極を十分に加熱するだけです。電気的に分離されているため、すべての真空管のヒーターに共通回路（ハム音を誘発しない交流でも可）から電力を供給でき、異なる真空管の陰極を異なる電圧で動作させることができます。HJラウンドは1913 年頃に間接加熱型真空管を発明しました。 ^[10]

フィラメントは、マイクロワット レベルで信号を増幅するときでも、一定かつしばしばかなりの電力を必要とします。カソードからの電子がアノード (プレート) に激突してアノードを加熱するときにも電力が消費されます。これは、直線性と低歪みを確保するために必要な静止電流により、アイドル状態のアンプでも発生する可能性があります。パワー アンプでは、この加熱が相当な量になる可能性があり、安全限界を超えて駆動すると真空管が破損する可能性があります。真空管は真空であるため、ほとんどの小型および中型パワー チューブのアノードは、ガラス エンベロープを通した放射によって冷却されます。一部の特殊な高出力アプリケーションでは、アノードが真空エンベロープの一部を形成し、通常は送風機またはウォーター ジャケットによって冷却される外部ヒート シンクに熱を伝導します。

クライストロンとマグネトロンは、高電圧絶縁なしで、特に水による冷却を容易にするために、アノード（クライストロンではコレクターと呼ばれる）を接地電位で動作させることがよくあります。代わりに、これらの管はフィラメントとカソードに高い負電圧をかけて動作します。

ダイオードを除いて、カソードとプレート (アノード) の間には追加の電極が配置されています。これらの電極は、固体電極ではなく、電子がプレートに向かう途中で通過できるまばらな要素であるため、グリッドと呼ばれます。真空管は、グリッドの数に応じて、三極管、四極管、五極管などと呼ばれます。三極管には、アノード、カソード、および 1 つのグリッドという 3 つの電極があります。制御グリッドと呼ばれる最初のグリッド (および場合によっては他のグリッド) は、ダイオードを電圧制御デバイスに変換します。制御グリッドに適用される電圧は、カソードとプレート間の電流に影響します。カソードに対して負に保持されると、制御グリッドは、カソードによって放出された電子を反発する電界を作成し、カソードとアノード間の電流を減らすか、または停止させます。制御グリッドがカソードに対して負である限り、基本的に電流は流れませんが、制御グリッドの数ボルトの変化はプレート電流に大きな違いを生じさせるのに十分であり、出力が数百ボルト変化する可能性があります (回路によって異なります)。五極管に最もよく似た動作をするソリッドステート デバイスは接合型電界効果トランジスタ(JFET) ですが、ほとんどの用途のほとんどの半導体とは異なり、真空管は通常 100 ボルト以上で動作します。

19世紀には、ガイスラー管やクルックス管などの真空管の研究が盛んになりました。こうした真空管の実験を行った科学者や発明家には、トーマス・エジソン、オイゲン・ゴールドシュタイン、ニコラ・テスラ、ヨハン・ヴィルヘルム・ヒットルフなどがいます。^{[11]初期の}電球を除いて、こうした真空管は科学研究や新奇なものとしてのみ使用されていました。しかし、これらの科学者や発明家によって築かれた基礎は、その後の真空管技術の発展に非常に重要でした。

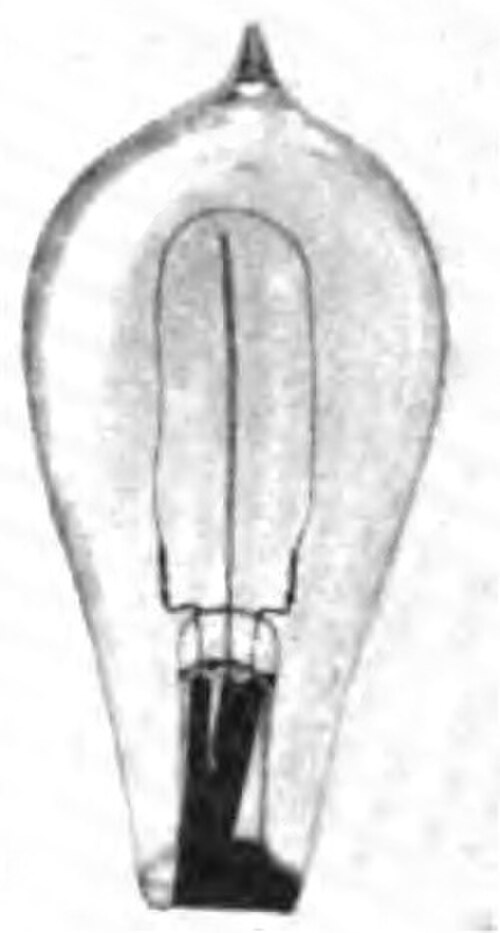

熱電子放出は1873年にフレデリック・ガスリーによって最初に報告されましたが^[12]、トーマス・エジソンが1883年にこの現象を独自に発見し、エジソン効果と呼ばれて広く知られるようになりました。エジソンはフィラメントと陽極の間の電流の流れが一方向性であることを認識していましたが、彼の関心（および特許^[13]）は、フィラメントを流れる電流（およびフィラメントの温度）に対する陽極電流の感度に集中していました。ジョン・アンブローズ・フレミングがエジソン効果の整流特性を磁気検出器の改良として無線信号の検出に応用したのは何年も後のことでした^[14]。

真空管による増幅は、リー・ド・フォレストが1907年に三端子の「オーディオン」管を発明して初めて実用化されました。これは三極管の原型です。 ^[15]本質的には最初の電子増幅器であったため、^{[16]このような真空管は長距離電話（米国初の}全米電話線など）や拡声システムに役立ち、無線送信機や受信機に使用するためのはるかに優れた多用途の技術をもたらしました。

19世紀末、無線技術はまだ開発の初期段階にあり、マルコーニ社は無線通信システムの開発と構築に携わっていた。グリエルモ・マルコーニは1899年にイギリスの物理学者ジョン・アンブローズ・フレミングを科学顧問に任命した。フレミングはエジソン電話機（1879年）やエジソン電灯（1882年）の科学顧問を務め、エジソン・スワンの技術コンサルタントも務めていた。^[17]マルコーニが必要としていたことの1つは、変調された無線周波数から情報を抽出する装置である検出器の改良だった。マルコーニは磁気検出器を開発していたが、これはコヒーラよりも自然の無線周波数干渉源に対する反応が弱かったが、磁気検出器は電話受信機に音声周波数信号しか提供できなかった。印刷機器を駆動できる信頼性の高い検出器が必要だった。

エジソン効果電球の実験の結果、^[14]フレミングは真空管を開発し、電流を一方向にしか流さないことから振動バルブと名付けた。 ^[18]カソードはカーボンランプフィラメントで、電流を流すことで加熱され、電子の熱電子放出を発生させる。カソードから放出された電子は、プレート（アノード）がカソードに対して正の電圧にあるときにプレートに引き寄せられる。プレートは加熱されておらず、電子の熱電子放出ができないため、電子は逆方向には通過できない。フレミングはこれらの管の特許を1904年11月に英国で出願し、マルコーニ社に譲渡され、この特許は1905年9月に発行された。^[19]後にフレミングバルブとして知られる振動バルブは、無線受信機回路の検出器コンポーネントとして無線周波数電流を整流する目的で開発された。 ^{[14] [20]}

フレミングバルブは、水晶検出器の電気的感度を超える利点はないが、^[21]、特に船上での使用においては、水晶検出器の調整の難しさや、振動や衝突によって水晶検出器が調整から外れやすいという欠点を克服する利点があった。^[22]

19世紀、電信・電話技術者は、信号を送信できる距離を延長する必要性を認識していました。1906年、ロバート・フォン・リーベンは、外部磁気偏向コイルを使用し、電話機器の増幅器として使用することを目的としたブラウン管の特許を申請しました。 ^[23]しかし、このフォン・リーベンの磁気偏向管は、偏向コイルが使用する電力のせいで、増幅器としては成功しませんでした。^{[24]フォン・リーベンは後に}三極真空管 の改良を行いました。

リー・ド・フォレストは、 1907年にオリジナルの（ダイオード）オーディオンを改良する実験中に三極管を発明したとされています。^[25]フィラメント（カソード）とプレート（アノード）の間に追加の電極を配置することで、彼は結果として得られる装置が信号を増幅する能力を発見しました。制御グリッド（または単に「グリッド」）に適用される電圧がカソードの電圧からいくらか負の電圧に下げられると、フィラメントからプレートへの電流量が減ります。グリッドによってカソード付近に生成される負の静電場は、放出された電子の通過を妨げ、プレートへの電流を減らします。グリッドの電圧がカソードの電圧よりも低いため、カソードからグリッドに直流電流が流れることはありません。

したがって、グリッドに印加される電圧の変化は、グリッドへの電力入力をほとんど必要とせず、プレート電流を変化させ、プレートでの電圧変化を大幅に増加させる可能性があります。その結果、電圧と電力が増幅されます。 1908年、de Forestは、無線通信の電子増幅器として使用するために、オリジナルのAudionの3電極バージョンで特許（米国特許879,532）を取得しました。これは最終的に三極管として知られるようになりました。

ド・フォレストの最初の装置は、従来の真空技術で作られていた。真空は「完全な真空」ではなく、ごく微量の残留ガスが残っていた。装置の動作の背後にある物理的性質も未解明だった。残留ガスは、プレート電圧が高いとき（約60ボルト以上）、青い輝き（目に見えるイオン化）を引き起こす。1912年、ド・フォレストとジョン・ストーンは、オーディオンをデモ用にAT&Tのエンジニアリング部門に持ち込んだ。AT&Tのハロルド・D・アーノルド博士は、青い輝きがイオン化ガスによって引き起こされることを認識した。アーノルドは、AT&Tに特許を購入するよう勧め、AT&Tは彼の勧めに従った。アーノルドは高真空管を開発し、1913年の夏にAT&Tの長距離ネットワークでテストされた。^[26]高真空管は、高いプレート電圧でも青い輝きを放たずに動作できた。

フィンランドの発明家エリック・タイガーシュテットは、 1914年にドイツのベルリンでサウンド・オン・フィルム方式の研究をしながら、オリジナルの三極管の設計を大幅に改良した。タイガーシュテットの革新は、電極を同心円筒形にし、その中央に陰極を配置することで、放出された電子を陽極に集める量を大幅に増やした。^[27]

ゼネラル・エレクトリック研究所（ニューヨーク州スケネクタディ）のアーヴィング・ラングミュアは、ヴォルフガング・ゲーデの高真空拡散ポンプを改良し、真空中の熱電子放出と伝導の問題を解決した。その結果、ゼネラル・エレクトリックは1915年に硬質真空三極管（プリオトロンのブランド名）の生産を開始した。^[28]ラングミュアは硬質真空三極管の特許を取得したが、ド・フォレストとAT&Tが優先権を主張し、特許を無効にしたことには成功した。

プリオトロンに続いてフランス型の「TM」、さらに後にイギリス型の「R」が登場し、1916年までに連合軍で広く使用されるようになった。歴史的に、量産真空管の真空レベルは、典型的には10μPaから^{10nPa （}8×10−8Torrから8 × 10−11Torr ）の範囲 であった。^[29]

三極管とその派生品（四極管と五極管）はトランスコンダクタンスデバイスであり、グリッドに印加される制御信号は電圧であり、結果として生じる増幅された信号はアノードに現れる電流である。 [ ^{30]これを、制御信号が電流であり、出力も電流である}バイポーラ接合トランジスタの動作と比較してください。

真空管の場合、相互コンダクタンスまたは相互コンダクタンス ( g _m ) は、プレート (アノード)/カソード電流の変化を、プレート (アノード) からカソードへの電圧の対応する変化で割ったものとして定義されます (プレート (アノード) からカソードへの電圧は一定)。小信号真空管のg _mの一般的な値は、1 ～ 10 ミリジーメンスです。これは真空管の 3 つの「定数」の 1 つで、他の 2 つはゲイン μ とプレート抵抗R _pまたはR _aです。Van der Bijl の式では、これらの関係を次のように定義しています。${\displaystyle g_{m}={\mu \over R_{p}}}$

三極管の非線形動作特性により、初期の真空管オーディオ アンプは低音量時に高調波歪みが発生しました。印加グリッド電圧の関数としてプレート電流をプロットすると、伝達特性がほぼ線形になるグリッド電圧の範囲があることがわかりました。

この範囲を使用するには、 DC動作点を線形領域に配置するために、負のバイアス電圧をグリッドに適用する必要がありました。これはアイドル状態と呼ばれ、この時点でのプレート電流は「アイドル電流」と呼ばれます。制御電圧がバイアス電圧に重ね合わされ、その点付近の入力電圧の正と負の変化に応じてプレート電流が線形に変化します。

この概念はグリッド バイアスと呼ばれます。初期のラジオ セットの多くには、「C バッテリー」と呼ばれる 3 つ目のバッテリーが搭載されていました (現在のC セルとは無関係で、文字はサイズと形状を表します)。C バッテリーのプラス端子は真空管のカソード (ほとんどの回路では「グランド」) に接続され、マイナス端子がこのバイアス電圧を真空管のグリッドに供給しました。

その後、ヒーターがカソードから分離された真空管が作られるようになった後の回路では、カソードバイアスが使用され、別の負電源の必要性が回避されました。カソードバイアスでは、比較的値の低い抵抗器がカソードとグランドの間に接続されます。これにより、DC のグランド電位であるグリッドに対してカソードが正になります。

しかし、一部の機器では、「A」および「B」電池が AC 主電源からの電源に置き換えられた後も、C 電池が引き続き使用されていました。これは、これらの電池には基本的に電流が流れないため可能でした。そのため、交換の必要がなく、何年も (多くの場合、すべての真空管よりも長く) 使用できました。

三極管が初めて無線送信機や受信機に使用されたとき、同調増幅段はゲインが非常に制限されていない限り発振する傾向があることが分かりました。これはプレート（増幅器の出力）と制御グリッド（増幅器の入力）間の寄生容量、いわゆるミラー容量が原因でした。

最終的に、プレート (陽極) に接続された RF トランスに逆位相の巻線を追加する中和技術が開発されました。この巻線は小さなコンデンサを介してグリッドに接続され、適切に調整するとミラー容量がキャンセルされます。この技術が採用され、1920 年代にニュートロダインラジオの成功につながりました。ただし、中和には慎重な調整が必要であり、広範囲の周波数で使用すると不十分であることが判明しました。

グリッドとプレート間の静電容量による三極管の無線周波数増幅器としての安定性の問題に対処するため、物理学者ウォルター・H・ショットキーは1919年に四極管またはスクリーン・グリッド管を発明した。 ^[31]彼は、制御グリッドとプレートの間に静電シールドを追加することで問題を解決できることを示した。この設計はハルとウィリアムズによって改良された。^[32] 追加されたグリッドは、スクリーン・グリッドまたはシールド・グリッドとして知られるようになった。スクリーン・グリッドは、プレート電圧よりも大幅に低い正の電圧で動作し、増幅する周波数で低インピーダンスのコンデンサを使用して接地にバイパスされる。[ ^33] この配置により、プレートと制御グリッドが大幅に分離され、中波放送周波数での中和回路の必要性がなくなる。スクリーン・グリッドは、プレート電圧がカソード近くの空間電荷に与える影響も大幅に低減するため、増幅回路では四極管が三極管よりも大きな電圧利得を生み出すことができる。典型的な三極管の増幅率は10未満から100程度であるのに対し、四極管の増幅率は500が一般的である。その結果、単一の真空管増幅段からより高い電圧利得を得ることが可能となり、必要な真空管の数を減らすことができた。スクリーングリッド管は1927年後半までに販売された。^[34]

しかし、スクリーン グリッド管を増幅器として動作させる場合の有効領域は、プレートからの二次放出のため、スクリーン グリッド電圧よりも高いプレート電圧に限定されていました。どの管でも、電子は十分なエネルギーでプレートに衝突し、その表面から電子を放出させます。三極管では、この二次放出電子はプレートによって再捕捉されるだけなので、重要ではありません。しかし、四極管では、スクリーン グリッドも正電圧になっているため、電子はスクリーン グリッドに捕捉され、プレート電流から電子を奪い、管の増幅を低下させます。プレート電圧の特定の範囲では、二次電子が一次電子よりも多いため、プレート電圧の増加とともにプレート電流が減少する可能性があります。これがダイナトロン領域^[35]または四極管キンクであり、それ自体が不安定性を引き起こす可能性のある負性抵抗の例です。^[36]二次放出の別の望ましくない結果は、スクリーン電流が増加し、スクリーンが定格電力を超える可能性があることです。

ダイナトロン発振器回路では、プレート特性の本来望ましくない負性抵抗領域を利用して、プレートを共振LC 回路に接続するだけで発振するシンプルな発振器が作られました。ダイナトロン発振器は、何年も後のトンネル ダイオード発振器と同じ負性抵抗の原理で動作しました。

スクリーン グリッド管のダイナトロン領域は、スクリーン グリッドとプレートの間にグリッドを追加して五極管を作成することで排除されました。五極管のサプレッサー グリッドは通常、カソードに接続され、アノードに対する負の電圧によって二次電子が反発され、スクリーン グリッドではなくアノードによって収集されます。五極管という用語は、管に 5 つの電極があることを意味します。五極管は 1926 年にBernard DH Tellegen ^[37]によって発明され、単純な四極管よりも一般的に好まれるようになりました。五極管には 2 つのクラスがあります。サプレッサー グリッドがカソードに内部配線されているもの (EL84/6BQ5 など) と、サプレッサー グリッドがユーザー アクセス用の別のピンに配線されているもの (803、837 など) です。電力用途の代替ソリューションは、以下で説明するビーム テトロードまたはビーム電力管です。

スーパーヘテロダイン受信機には、局部発振器とミキサーが必要で、これらは単一のペンタグリッド変換管の機能に組み合わされています。この目的のために、三極管と六極管、さらには八極管の組み合わせを使用するなど、さまざまな代替手段が使用されてきました。追加のグリッドには、制御グリッド(低電位) とスクリーン グリッド(高電圧) があります。多くの設計では、このようなスクリーン グリッドを追加のアノードとして使用して、発振器機能のフィードバックを提供し、その電流が受信無線周波数信号の電流に追加されます。このように、ペンタグリッド コンバータは、"オール アメリカン ファイブ" の小型管バージョンを含む AM 受信機で広く使用されるようになりました。7A8 などの八極管は、米国ではほとんど使用されていませんでしたが、ヨーロッパでは、特に低消費電力が利点となる電池駆動のラジオで、はるかに一般的でした。

無線機器のコストと複雑さをさらに削減するために、2 つの別個の構造 (たとえば、三極管と五極管) を 1 つのマルチセクション チューブのバルブに組み合わせることができます。初期の例として、Loewe 3NFがあります。この 1920 年代のデバイスには、1 つのガラス エンベロープに 3 つの三極管があり、完全なラジオ受信機を作成するために必要なすべての固定コンデンサと抵抗器が付いています。Loewe セットにはチューブ ソケットが 1 つしかなかったため、ドイツではソケットの数に応じて州税が課せられたため、競合製品を大幅に下回ることができました。ただし、信頼性は損なわれ、チューブの製造コストははるかに高くなりました。ある意味で、これらは集積回路に似ています。米国では、Cleartron が Emerson Baby Grand 受信機で使用するために「マルチバルブ」三極管を短期間製造しました。この Emerson セットにもチューブ ソケットが 1 つありますが、4 ピン ベースを使用しているため、追加の要素の接続はチューブ ベースの上部にある「メザニン」プラットフォームで行われます。

1940 年までに、マルチセクション チューブは一般的になっていました。ただし、特許やその他のライセンス上の考慮事項による制約がありました ( British Valve Associationを参照)。外部ピン (リード線) の数による制約により、多くの場合、カソード接続 (ヒーター接続に加えて) などの外部接続の一部を共有せざるを得ませんでした。RCA タイプ 55 は、初期の AC 電源ラジオで検出器、自動ゲイン制御整流器、オーディオプリアンプとして使用された2 重ダイオード 3 極管です。これらのセットには、53 Dual Triode Audio Output が含まれていることがよくあります。別の初期のタイプのマルチセクション チューブである6SN7は、 「デュアル 3 極管」で、2 つの 3 極管の機能を果たしながら、占有スペースが半分でコストも低くなります。12AX7 は、小型の筐体に収められたデュアル「高 mu」(高電圧ゲイン^{[38] [39] [40] ) 3 極管で、オーディオ信号アンプ、楽器、}ギター アンプで広く使用されるようになりました。

従来よりも多くの9本のピンを持つことができる小型真空管ベース（下記参照）の導入により、テレビ受信機で非常に人気のある6GH8 /ECF82三極管五極管などの他の多段真空管を導入できるようになりました。1つのエンベロープにさらに多くの機能を含めたいという要望から、12ピンのゼネラルエレクトリックコンパクトトロンが生まれました。典型的な例である6AG11には、2つの三極管と2つのダイオードが含まれています。^[41]

従来型の真空管の中には、標準カテゴリに当てはまらないものもあります。6AR8、6JH8、6ME8には、いくつかの共通グリッドがあり、その後ろに一対のビーム偏向電極があり、電流を2つの陽極のいずれかに偏向させます。^[42]これらは「シートビーム」真空管と呼ばれることもあり、一部のカラーテレビでカラー 復調に使用されていました。同様の7360は、バランス型SSB （復調器）として人気がありました。^[43]

ビームテトロード（または「ビームパワーチューブ」）は、カソードからの電子流を複数の部分的にコリメートされたビームに形成し、アノードとスクリーングリッドの間に低電位の空間電荷領域を生成して、アノード電位がスクリーングリッドの電位よりも低い場合にアノードの二次放出電子をアノードに戻します。 ^{[44] [45]}ビームの形成により、スクリーングリッド電流も減少します。一部の円筒対称のビームパワーチューブでは、カソードは制御グリッドの開口部と一列に並んだ放出材料の狭いストリップで形成され、制御グリッド電流が減少します。^[46]この設計は、高出力、高効率のパワーチューブを設計する際の実際的な障壁のいくつかを克服するのに役立ちます。

メーカーのデータシートでは、ビームパワーチューブの代わりにビームペントードまたはビームパワーペントードという用語が使用されることが多く、ビーム形成プレートを示すグラフィックシンボルの代わりにペントードグラフィックシンボルが使用されることが多い。^[47]

ビームパワー管は、同等のパワーペントード管に比べて、負荷線が長く、スクリーン電流が少なく、トランスコンダクタンスが高く、第3高調波歪みが低いなどの利点がある。^{[48] [49]}ビームパワー管は三極管として接続して音質を向上させることができるが、三極管モードでは出力が大幅に低下する。^[50]

放電管や冷陰極管などのガス充填管は、海面気圧よりも低い圧力で常にガスが充填されていますが、硬質真空管ではありません。電圧調整管やサイラトロンなどのタイプは硬質真空管に似ており、真空管用に設計されたソケットに収まります。動作中に独特のオレンジ、赤、または紫色に光るのは、ガスが存在することを示します。真空中を流れる電子は、その領域内では光を生み出しません。これらのタイプは、電子機能を実行するため、「電子管」と呼ばれることがあります。高出力整流器は、高真空管よりも低い順方向電圧降下を実現するために水銀蒸気を使用します。

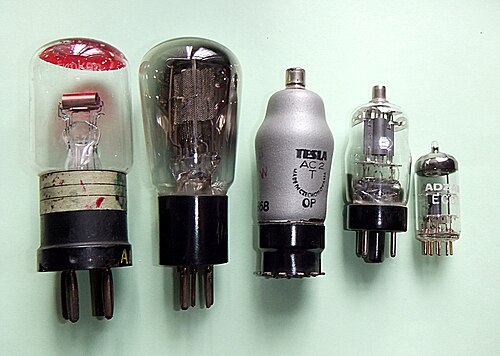

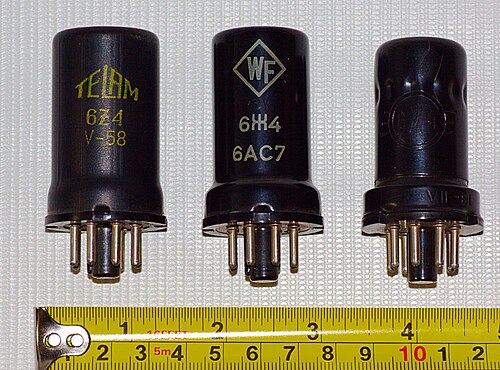

初期の真空管は、絶縁性のベークライト製のベースの上に金属またはガラス製のエンベロープを使用していました。 1938年に、ピンをエンベロープのガラス製のベースに融合したオールガラス構造^[51]を使用する技術が開発されました。これにより、7本または9本のピンを備えた、ミニチュア真空管と呼ばれるはるかに小さなプロファイルの真空管の設計が可能になりました。真空管を小さくすると、安全に動作できる電圧が下がり、フィラメントの電力消費も減少しました。ミニチュア真空管は、ラジオ受信機やHi-Fiアンプなどの民生用アプリケーションで主流になりました。ただし、より大型の旧式は、特に高出力整流器、高出力オーディオ出力段、送信管として引き続き使用されました。

タバコの半分ほどの大きさの超小型真空管は、補聴器の増幅器として民生用途で使用されていました。これらの真空管にはソケットに差し込むピンがなく、はんだ付けされていました。「どんぐり管」（その形状から名付けられました）も非常に小さく、1959 年の金属ケース入り RCAヌービスターも指ぬきほどの大きさでした。ヌービスターは初期のトランジスタに対抗するために開発され、初期のトランジスタよりも高い周波数で動作しました。小型サイズは特に高周波動作をサポートし、ヌービスターは航空機の無線トランシーバー、UHFテレビ チューナー、一部の HiFi FM ラジオ チューナー (Sansui 500A) で使用されましたが、高周波対応トランジスタに置き換えられました。

最も初期の真空管は白熱電球に非常によく似ており、ガラスエンベロープの製造に必要な設備とエンクロージャを排気するのに必要な真空ポンプを持っていたランプ製造業者によって製造されていました。de Forest は、部分的な真空を残すHeinrich Geisslerの水銀置換ポンプを使用しました。1915年の拡散ポンプの開発とIrving Langmuirによる改良により、高真空管が開発されました。第一次世界大戦後、放送受信機の需要の高まりに応えるため、より経済的な製造方法を使用する専門メーカーが設立されました。むき出しのタングステンフィラメントは、約 2200 °C の温度で動作していました。1920 年代半ばの酸化物コーティングされたフィラメントの開発により、フィラメントの動作温度が鈍い赤色熱 (約 700 °C) に低下し、これにより管構造の熱変形が減少し、管要素の間隔を狭めることができました。これにより、三極管の利得はグリッドとカソードの間隔に反比例するため、真空管の利得が向上しました。裸のタングステン フィラメントは小型の送信管で今でも使用されていますが、脆く、郵便サービスなどで乱暴に扱われると破損する傾向があります。これらの真空管は、衝撃や振動がない固定装置に最適です。

電子機器に AC 主電源を使用して電力を供給したいという要望は、各真空管の陰極でもあるフィラメントへの電力供給に関して困難に直面しました。電源トランスから直接フィラメントに電力を供給すると、オーディオ ステージに主電源周波数 (50 または 60 Hz) のハム音が発生します。「等電位陰極」の発明により、この問題は軽減され、接地されたセンター タップを持つバランスの取れた AC 電源トランス巻線によってフィラメントに電力が供給されるようになりました。

より優れた解決策であり、各カソードを異なる電圧で「浮かせる」ことができるのは、間接加熱カソードである。酸化物でコーティングされたニッケルの円筒が電子放出カソードとして機能し、内部のフィラメントから電気的に分離されていた。間接加熱カソードにより、カソード回路をヒーター回路から分離することができる。フィラメントはもはや管の電極に電気的に接続されておらず、単に「ヒーター」と呼ばれるようになり、ハム音を発生することなく交流で駆動することも可能になった。^[52] 1930年代には、交流電源を使用する機器で間接加熱カソード管が普及した。直接加熱カソード管は、間接加熱カソードで必要なヒーターよりもフィラメントに必要な電力がかなり少ないため、電池駆動の機器で広く使用され続けた。

高ゲインオーディオアプリケーション用に設計された真空管には、プログラム素材に不快なハム音を誘発する可能性のある漂遊電界を打ち消すために、ねじれたヒーターワイヤが使用されている場合があります。

ヒーターは交流 (AC) または直流 (DC) のいずれかで通電されます。DC は、低ノイズが求められる場合によく使用されます。

スイッチとして真空管を使用したことで、初めて電子計算が可能になったが、真空管のコストと故障までの時間が比較的短いことが制約要因となった。 ^[53]「電球のように熱く輝くフィラメントを含むバルブは、信頼性が低く、大規模な設備ではあまりにも多くのバルブが短期間で故障するため、大量に使用しても満足のいく結果が得られないというのが通説だった」。^[54]後に Colossus を設計したTommy Flowersは、「バルブのスイッチを入れたままにしておけば、特にヒーターの電流を減らして動作させれば、非常に長期間にわたって確実に動作できることを発見した」。^[54] 1934 年、Flowers は 3,000 本以上の真空管を小さな独立したモジュールに組み込んだ実験設備を成功させた。真空管が故障すると、1 つのモジュールをオフにして他のモジュールはそのままにしておくことができ、別の真空管故障のリスクを減らすことができた。この設備は郵便局(電話交換局を運営) に採用された。フラワーズは真空管を（電気機械装置に比べて）非常に高速な電子スイッチとして使った先駆者でもあった。後の研究で、真空管の信頼性の低さは一般に信じられていたほど深刻な問題ではなかったことが確認された。1946年のENIACには17,000本以上の真空管が使われていたが、平均して2日に1本は故障していた（故障箇所の特定に15分かかった）。真空管の品質が要因の1つであり、第二次世界大戦中に熟練工が転用されたことで真空管の全体的な品質が低下した。^[55]戦時中、Colossusはドイツの暗号解読に役立った。戦後も真空管ベースのコンピュータの開発が続けられ、軍用コンピュータのENIACやWhirlwind、Ferranti Mark 1（最初の市販電子コンピュータの1つ）、UNIVAC I（市販も可能）などが開発された。

超小型真空管を使用した進歩としては、メリーランド州ベセスダのジェイコブス・インストゥルメント社が製造したジェインコンプシリーズの機械が挙げられる。同社のジェインコンプBなどのモデルは、デスクトップサイズのユニットにわずか300本の真空管を使用し、当時の部屋サイズの機械の多くに匹敵する性能を提供した。^[56]

Colossus I とその後継機 Colossus II (Mk2) は、トミー・フラワーズによって設計され、第二次世界大戦中にブレッチリー・パーク(BP)の郵政省によって製造され、ドイツの高水準ローレンツ暗号の解読作業を大幅にスピードアップしました。Colossus は、リレーとスイッチのロジックに基づく以前のマシン (ヒース・ロビンソン) に代わるものでした。Colossus は、以前は数週間かかっていたメッセージを数時間で解読することができ、信頼性も大幅に向上しました。^[54] Colossus は、単一のマシンでこれほど大規模に連携して動作する真空管を使用した最初のマシンでした。 ^[54]

トミー・フラワーズ（コロッサスを考案した人物）は、ほとんどの無線機器は「運搬され、あちこちに投げ出され、電源を入れたり切ったり、一般的に不適切に扱われていた。しかし、私は戦前に電話機器に大量の真空管を導入したことがあり、それらを動かさず、電源を入れたり切ったりしなければ、永遠に動作し続けることを知っていた」と書いている。コロッサスは「それほど信頼性が高く、極めて信頼性が高かった」。BPでの初日、答えがわかっている問題が出された。BP（ステーションX）が驚いたことに、4時間実行し、各実行に30分を要した後、答えは毎回同じだった（ロビンソンは常に同じ答えを出すわけではなかった）。^{[57] [58]}コロッサスIは約1600個の真空管を使用し、コロッサスIIは約2400個の真空管を使用した（一部の情報源では1500個（Mk I）と2500個（Mk II）とされ、ロビンソンは約100個の真空管を使用したが、一部の情報源ではそれより少ないとされている）。^[59]

1951 年の米国デジタル コンピューター Whirlwind の信頼性要件を満たすために、寿命が長く、特にカソードが長持ちする「特別品質」の管が製造されました。寿命が短いという問題は、主に、ヒーター線を引きやすくするためにタングステン合金に使用されているシリコンの蒸発に起因していました。シリコンは、ニッケル スリーブとカソードの酸化バリウムコーティングとの界面でバリウム オルトケイ酸塩を形成します。^{[7] : 301}この「カソード インターフェイス」は、高抵抗層 (多少の並列容量を持つ) であり、管が伝導モードに切り替わったときにカソード電流を大幅に削減します。^{[60] : 224} ヒーター線合金からシリコンを排除 (およびワイヤ引き抜きダイをより頻繁に交換) することで、Whirlwind プロジェクトに十分な信頼性のある管を製造できました。高純度のニッケル管と、放射率を低下させる可能性のあるケイ酸塩やアルミニウムなどの材料を含まないカソード コーティングも、カソードの長寿命化に貢献しています。

最初のそのような「コンピュータ真空管」は、1948年のシルバニアの7AK7五極管でした（これらは、標準の6AG7よりも品質が良いとされていたが、信頼性が低すぎることが判明した7AD7に代わるものでした）。^{[61] : 59}コンピュータは、真空管をカットオフ（伝導を停止させるのに十分な負のグリッド電圧）で長時間動作させた最初の真空管デバイスでした。ヒーターをオンにしてカットオフで動作させると、カソード中毒が加速され、伝導モードに切り替えたときに真空管の出力電流が大幅に減少します。^{[60] : 224} 7AK7真空管はカソード中毒の問題を改善しましたが、それだけでは必要な信頼性を達成するには不十分でした。^{[61] : 60}さらなる対策としては、長時間通電する必要のない管の場合にはヒーター電圧をオフにすること、ヒーター素子への熱衝撃を避けるためにヒーター電圧をゆっくりとオン・オフすること、 ^{[60] : 226}オフライン保守期間中に管のストレステストを実施して弱いユニットの早期故障を誘発することなどが挙げられる。[ ^{61] : 60–61}

もう一つのよく使われたコンピュータ真空管は5965で、E180CCとも呼ばれている。MITのプロジェクトWhirwindのメモによると、これはジェネラル・エレクトリックがIBM向けに開発し、主にIBM 701計算機での使用を目的としており、汎用三極管として指定された。^[62]

Whirlwind 用に開発された真空管は、後に巨大なSAGE防空コンピュータ システムで使用されました。1950 年代後半には、慎重に操作すれば、特殊な品質の小信号真空管が数十万時間もつことは当たり前になりました。信頼性が向上したことにより、海底ケーブルの中間ケーブル アンプも可能になりました。

真空管が作動すると、フィラメント (ヒーター) とプレートに衝突する電子流の両方から、かなりの量の熱が発生します。パワー アンプでは、この熱源はカソード加熱よりも大きくなります。一部の真空管では、アノードが鈍い赤熱状態で作動しますが、その他の真空管では、赤熱は過負荷を示します。

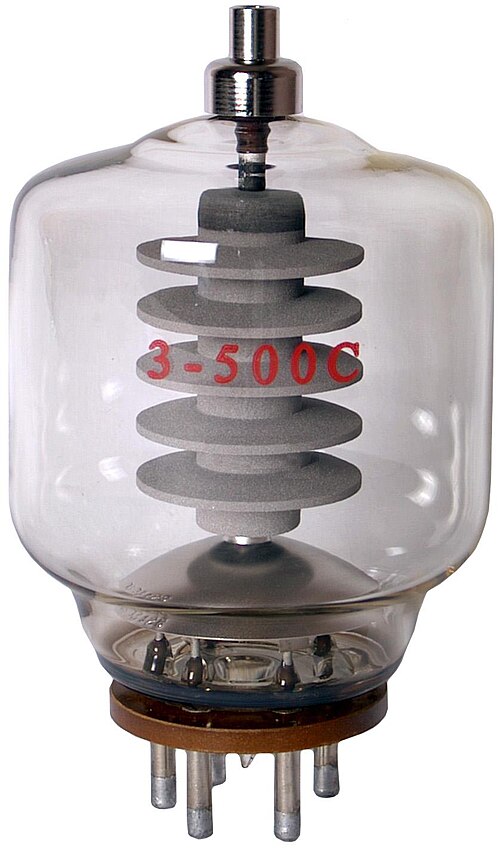

熱除去の要件によって、高出力真空管の外観は大きく変わります。高出力オーディオアンプと整流器では、熱を放散するためにより大きなエンベロープが必要です。送信管はさらに大きくなる可能性があります。

熱は、陽極（プレート）からの黒体放射による赤外線放射と、管の外被上の空気の対流によって装置から逃げます。 ^{[63] : 10} ほとんどの管内では陽極が真空に囲まれているため、対流は起こりません。

バッテリー駆動の機器用に設計された 1.4 ボルトのフィラメント直接加熱管など、比較的熱をほとんど発生しない管には、光沢のある金属陽極が付いていることがよくあります。1T4、1R5、1A7 などがその例です。サイラトロンなどのガス充填管でも、管内のガスによって陽極からガラス筐体への熱対流が可能になるため、光沢のある金属陽極が使用されることがあります。

陽極は、表面からより多くの赤外線エネルギーを放射するように処理されることがよくあります。高出力増幅管は、対流、強制空気、または循環水によって冷却できる外部陽極を使用して設計されています。水冷式の 80 kg、1.25 MW の8974 は、現在入手可能な最大の商用管の 1 つです。

水冷管では、陽極電圧が冷却水の表面に直接現れるため、冷却水を通してラジエーター システムに高電圧が漏れるのを防ぐために、水が電気絶縁体である必要があります。通常供給される水には電気を伝導するイオンが含まれているため、優れた絶縁体である脱イオン水が必要です。このようなシステムには、通常、水伝導率モニターが組み込まれており、伝導率が高すぎると高圧供給が停止します。

スクリーン グリッドもかなりの熱を発生する可能性があります。プレートの放熱に加えて、スクリーン グリッドの放熱にも制限が設けられており、パワー デバイスではこの制限を超えると、チューブが故障する可能性があります。

現代の真空管のほとんどはガラス製の外被を持っていますが、金属、溶融石英 (シリカ)、セラミックも使用されています。6L6 の最初のバージョンでは、ガラス ビーズで密封された金属外被が使用されていましたが、後のバージョンでは金属に溶融されたガラス ディスクが使用されました。金属とセラミックは、2 kW を超える消費電力のパワー チューブにほぼ独占的に使用されています。Nuvistor は、非常に小さな金属とセラミックのパッケージを使用した現代の受信管でした。

真空管の内部要素は、ソケットに差し込む底部のピンを介して常に外部回路に接続されています。サブミニチュア真空管はソケットではなくワイヤリードを使用して製造されましたが、これらはかなり特殊な用途に限定されていました。真空管の底部の接続に加えて、初期の三極管の多くは、真空管の上部にある金属キャップを使用してグリッドを接続していました。これにより、グリッドとプレートリード間の浮遊容量が低減されます。真空管キャップは、特に送信管や非常に高いプレート電圧を使用する真空管で、プレート (陽極) 接続にも使用されました。

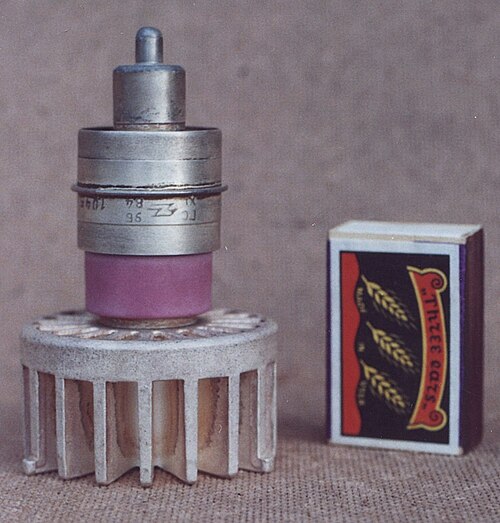

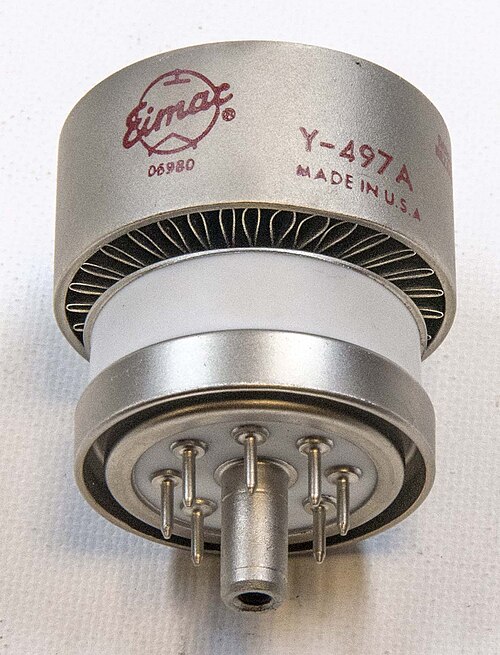

送信管などの高出力真空管は、熱伝達を高めるためにパッケージが設計されている。一部の真空管では、金属エンベロープが陽極を兼ねている。4CX1000Aは、この種の外部陽極管である。陽極に取り付けられたフィンの列に空気が吹き込まれ、陽極が冷却される。この冷却方式を使用する出力真空管は、最大150kWの消費電力まで利用できる。それ以上のレベルでは、水または水蒸気冷却が使用される。現在入手可能な最高出力真空管は、2.5メガワットを消費できる強制水冷式出力四極管であるEimac 4CM2500KGである。 ^[65]比較すると、最大のパワートランジスタでも約1キロワットしか消費できない。

英国で使用されている「[熱電子]バルブ」という一般名は、最も初期のデバイスである熱電子ダイオードが加熱されたフィラメントから電子を放出することで可能になる一方向の電流の流れに由来しており、水道管の逆止弁に似ています。 ^[66]米国での名称「真空管」、「電子管」、「熱電子管」はすべて、単に真空にされ（「真空」）、ヒーターを備え、電子の流れを制御する管状の容器を表しています。

多くの場合、メーカーや軍は真空管に、その用途について何も言及しない名称を付けました (例: 1614)。初期の頃、一部のメーカーは、自社製品に関する情報を伝える独自の名称を使用していました。KT66 と KT88 は「キンクレス テトロード」でした。後に、消費者向け真空管には、何らかの情報を伝える名称が付けられ、同じ名前が複数のメーカーによって一般的に使用されることも多くなりました。米国では、ラジオ電子テレビ製造業者協会(RETMA)の名称は、数字、それに続く 1 つまたは 2 つの文字、および数字で構成されます。最初の数字は (丸められた) ヒーター電圧です。文字は特定の真空管を示しますが、その構造については何も言及しません。最後の数字は電極の総数です (たとえば、多数の電極を持つ真空管と、1 つのエンベロープに 2 セットの電極がある (たとえば、二重三極管) 真空管を区別しません)。たとえば、12AX7は、12.6V ヒーター (6.3V で動作するように接続することもできます) を備えた二重三極管 (3 つの電極が 2 セットとヒーター) です。「AX」は、この真空管の特性を表します。類似しているが同じではない真空管には、12AD7、12AE7...12AT7、12AU7、12AV7、12AW7 (まれ)、12AY7、および 12AZ7 があります。

ヨーロッパで広く使用されているMullard–Philips 管球指定システム(トランジスタにも適用) では、文字の後に 1 つ以上の追加の文字と数字が続きます。タイプ指定子は、ヒーター電圧または電流 (1 文字)、管の全セクションの機能 (セクションごとに 1 文字)、ソケット タイプ (最初の桁)、および特定の管 (残りの桁) を指定します。たとえば、ECC83 (12AX7 に相当) は、ミニチュア ベース (8) を備えた 6.3V (E) の二重三極管 (CC) です。このシステムでは、特別な品質の管 (たとえば、長寿命のコンピュータ用) は、最初の文字の直後の数字を移動して示します。E83CC は ECC83 の特別な品質の同等品であり、E55L は同等の消費者向け製品がないパワー五極管です。

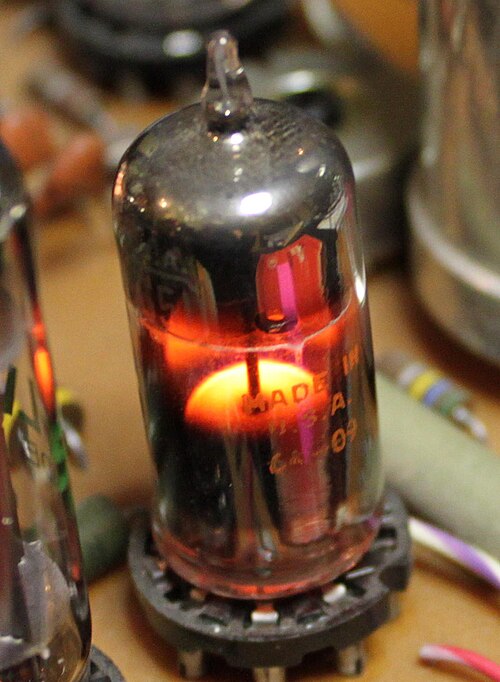

特殊用途の真空管の中には、外囲器内に特定のガスを封入して作られているものもあります。たとえば、電圧調整器の真空管には、アルゴン、ヘリウム、ネオンなどのさまざまな不活性ガスが封入されており、これらは予測可能な電圧でイオン化します。サイラトロンは、低圧ガスまたは水銀蒸気を封入した特殊用途の真空管です。真空管と同様に、熱陰極と陽極がありますが、三極管のグリッドのように動作する制御電極も備えています。制御電極が導通を開始すると、ガスがイオン化し、その後は制御電極は電流を止められなくなり、真空管は導通状態に「固定」されます。陽極 (プレート) 電圧を取り除くと、ガスが脱イオン化され、非導通状態に戻ります。

サイラトロンの中には、その物理的な大きさの割に大きな電流を流せるものがある。一例としては、1950年代のジュークボックスでリレーの制御スイッチとしてよく見られた小型の2D21型がある。^[67]サイラトロンの冷陰極版は、陰極に水銀プールを使用し、イグニトロンと呼ばれ、数千アンペアの電流を切り替えることができるものもある。水素を含むサイラトロンは、ターンオンパルスと完全導通の間に非常に一貫した時間遅延があり、サイラトロンと機能的に似ていることからサイリスタとも呼ばれる現代のシリコン制御整流器と非常によく似た動作をする。水素サイラトロンは、レーダー送信機に長年使用されてきた。

特殊な管としては、急速な高電圧スイッチングに使用されるクライトロンがあります。クライトロンは、核兵器を起爆するために使用される爆発を開始するために使用され、国際レベルで厳重に管理されています。

X 線管は、医療用画像診断などの用途で使用されています。透視検査やCT 画像診断装置で連続運転に使用される X 線管では、発生する大量の熱を分散させるために、集束陰極と回転陽極が使用されることがあります。これらは、冷却のためにオイルが充填されたアルミニウム製のハウジングに収められています。

光電子増倍管は、熱電子放出ではなく光電効果と二次放出を利用して電気信号を生成し増幅する、非常に感度の高い光検出器です。核医学画像診断装置や液体シンチレーションカウンターでは、光電子増倍管アレイを使用して、電離放射線による低強度のシンチレーションを検出します。

イグナトロン管は、1970 年代初頭に抵抗溶接装置で使用されました。イグナトロンには、陰極、陽極、点火装置がありました。管の底部には水銀が充填されており、この管は超高電流スイッチとして使用されました。管の陽極と陰極の間には大きな電流電位がかけられましたが、水銀と接触している点火装置に水銀を蒸発させて回路を完成するのに十分な電流が流れた場合にのみ、導通が許可されました。これは抵抗溶接に使用されたため、AC 回路の 2 つの位相に 2 つのイグナトロンがありました。管の底部に水銀があったため、輸送が非常に困難でした。これらの管は最終的に SCR (シリコン制御整流器) に置き換えられました。

初期のラジオセットでは、真空管に必要な電圧は電池によって供給されていました。通常、3つの異なる電圧が必要で、A、B、C電池と呼ばれる3つの異なる電池が使用されていました。「A」電池またはLT（低圧）電池はフィラメント電圧を提供しました。真空管ヒーターは、シングル、ダブル、トリプルセルの鉛蓄電池用に設計されており、公称ヒーター電圧は2V、4V、または6Vでした。ポータブルラジオでは、乾電池が1.5Vまたは1Vのヒーターとともに使用されることがありました。フィラメントの消費を減らすことで、電池の寿命が延びました。真空管時代の終わりに近づいた1955年までに、ヒーターに50mAから10mAまでしか使用しない真空管が開発されました。^[68]

アノード (プレート) に印加される高電圧は、 「B」バッテリーまたは HT (高電圧) 電源またはバッテリーによって供給されます。これらは一般に乾電池構造で、通常 22.5、45、67.5、90、120、または 135 ボルトのバージョンがあります。B バッテリーの使用が段階的に廃止され、整流されたライン電源が真空管のプレートに必要な高電圧を生成するために採用された後も、米国では高電圧源を指すときに「B+」という用語が使用され続けました。英語圏のその他のほとんどの国では、この電源を単に HT (高電圧) と呼んでいます。

初期のセットでは、負の電圧を供給するために接続されていたグリッド バイアス バッテリーまたは「C」バッテリーが使用されていました。真空管のグリッド接続には電流が流れないため、これらのバッテリーは電流を消費せず、最も長持ちしましたが、通常はバッテリー自体の寿命によって制限されます。ラジオの電源がオフになっているときに、グリッド バイアス バッテリーからの電源が切断されることはほとんどありませんでした。AC 電源が一般的になった後も、一部のラジオ セットは C バッテリーを使用して構築され続けました。これは、C バッテリーを交換する必要がほとんどなかったためです。ただし、より現代的な回路はカソード バイアスを使用して設計され、3 番目の電源電圧が不要になりました。これは、初期の中間段トランスフォーマーに代わる抵抗器/コンデンサ カップリングの開発とともに、間接的なカソード加熱を使用する真空管で実用的になりました。

バイアス用の「C バッテリー」は、「 C セル」バッテリーのサイズとは関係のない名称です。

初期のラジオ受信機ユーザーにとって、電池交換は大きな運用コストでした。電池交換装置の開発、および 1925 年に家庭用電源で動作する電池不要の受信機の登場により、運用コストが削減され、ラジオの人気が高まりました。複数の巻線を持つ変圧器、1 つ以上の整流器(整流器自体が真空管である場合もあります)、および大型のフィルタコンデンサを使用した電源により、交流電源から 必要な直流電圧が供給されました。

特に大量生産される民生用受信機では、コスト削減策として、すべての真空管ヒーターを、同じ電流を必要とし、同様のウォームアップ時間を持つヒーターを使用して、AC電源にわたって直列に接続することができます。そのような設計の1つでは、真空管ヒーターストリングのタップが、ダイヤルライトに必要な6ボルトを供給しました。AC主電源に直接接続された半波整流器から高電圧を引き出すことで、重くて高価な電源トランスが不要になりました。これにより、このような受信機は直流で動作することもでき、いわゆるAC/DC受信機設計になりました。当時の米国のさまざまな民生用AMラジオメーカーが、 All American Fiveというニックネームで呼ばれる、実質的に同一の回路を使用していました。

主電源電圧が 100 ～ 120 V の範囲にある場合、この制限された電圧は低電力受信機にのみ適していることが判明しました。テレビ受信機には変圧器が必要であったか、電圧倍増回路を使用することができました。公称主電源電圧が 230 V の場合、テレビ受信機も電源変圧器を省略できました。

トランスレス電源装置では、ユーザーへの感電の危険を制限するために、電気的に絶縁されたキャビネットや、電源コードをキャビネットの背面に結びつけるインターロックなどの安全対策を設計に講じる必要があり、ユーザーまたはサービス担当者がキャビネットを開ける場合は、必ず電源コードが外されるようになっていました。チーター コードとは、安全インターロックが使用する特殊なソケットに差し込む電源コードのことで、サービス担当者は危険な電圧にさらされた状態でデバイスに電力を供給することができました。

ウォームアップの遅延を回避するために、「インスタント オン」テレビ受信機は、テレビが名目上オフのときでも、真空管に小さな加熱電流を流します。電源を入れると、完全な加熱電流が供給され、テレビはほぼ即座に再生されます。

酸化物カソードを備えた管の信頼性の問題の 1 つは、カソードが管内の他の要素からのガス分子によって徐々に「汚染」され、電子を放出する能力が低下する可能性があることです。閉じ込められたガスやゆっくりとしたガス漏れによっても、カソードが損傷したり、自由ガス分子のイオン化によりプレート (アノード) 電流が暴走したりすることがあります。真空の硬度と適切な構成材料の選択は、管の寿命に大きく影響します。材料、温度、構成によっては、カソードの表面材料が他の要素に拡散することもあります。カソードを加熱する抵抗ヒーターは、白熱灯のフィラメントと同様に破損する可能性がありますが、ランプよりもはるかに低い温度で動作するため、破損することはほとんどありません。

ヒーターの故障モードは、通常、タングステン線または溶接点の応力関連の破損であり、多くの熱（電源のオン/オフ）サイクルを蓄積した後に発生します。タングステン線は、室温では非常に低い抵抗値を示します。サーミスタなどの負の温度係数デバイスを機器のヒーター電源に組み込むか、ランプアップ回路を使用して、ヒーターまたはフィラメントがステップ関数で電源を入れる場合よりも徐々に動作温度に達するようにすることができます。安価なラジオには、ヒーターが直列に接続された真空管があり、合計電圧はライン（主電源）の電圧に等しかった。第二次世界大戦前に製造された受信機の中には、合計電圧が主電源よりも低い直列ストリングヒーターを備えたものがありました。真空管への電圧を下げるために、電源コードの長さ全体に抵抗線が通っているものもありました。他の受信機には、通常の真空管のように作られた直列抵抗器があり、バラスト管と呼ばれていました。

第二次世界大戦後、直列ヒーター ストリングで使用することを意図した真空管は、すべて同じ (「制御された」) ウォームアップ時間を持つように再設計されました。以前の設計では、熱時間定数がかなり異なっていました。たとえば、オーディオ出力段にはより大きなカソードがあり、低出力の真空管よりもゆっくりとウォームアップしました。その結果、ウォームアップが速いヒーターは、正の温度係数のため、一時的に抵抗も高くなりました。この不均衡な抵抗により、ヒーターは一時的に定格をはるかに超えるヒーター電圧で動作し、寿命が短くなりました。

信頼性に関するもう 1 つの重要な問題は、チューブへの空気の漏れによって引き起こされます。通常、空気中の酸素は高温のフィラメントまたは陰極と化学反応を起こし、すぐに損傷します。設計者は、確実に密閉できるチューブ設計を開発しました。このため、ほとんどのチューブはガラスで作られました。金属合金 ( CunifeやFernicoなど) とガラスは、温度変化に応じて同様の量で膨張および収縮する電球用に開発されました。これらにより、ガラスの絶縁エンベロープを簡単に構築でき、接続ワイヤをガラスを通して電極に通すことができました。

真空管が過負荷になったり、設計上の消費電力を超えて動作したりすると、陽極 (プレート) が赤く光ることがあります。民生用機器では、プレートが光るのは一般的に真空管が過負荷になっていることを示しています。ただし、一部の大型送信管は、陽極が赤、オレンジ、またはまれに白熱した状態で動作するように設計されているものもあります。

標準真空管の「特別品質」バージョンは、長寿命カソード、低ノイズ構造、耐久性の高いフィラメントによる機械的耐久性、低マイクロフォニー、真空管が長時間オフになる用途など、何らかの点で性能向上を目的に設計されることが多かった。特別品質部品の特定の機能を知る唯一の方法は、データシートを読むことである。名前は標準名を反映している場合（12AU7==>12AU7A、その同等品であるECC82==>E82CCなど）、またはまったく何でもよい（同じ真空管の標準および特別品質の同等品には、12AU7、ECC82、B329、CV491、E2163、E812CC、M8136、CV4003、6067、VX7058、5814A、および12AU7Aがある）。^[69]

最も長いバルブ寿命を記録したのは、リスナガルベイにあるBBCの北アイルランド主要送信所で使用されていたマツダAC/P五極管バルブ（シリアル番号4418）である。このバルブは1935年から1961年まで使用され、232,592時間の寿命が記録されている。BBCは定期的に中央バルブ倉庫に返却し、バルブの寿命を細かく記録していた。^{[70] [71]}

真空管は、管内で陽イオンが発生するのを避けるために、極めて高い真空（X線用語ではハード真空^{[72] ）を必要とする。残留ガス原子は電子に衝突されると}イオン化し、陰極に悪影響を与え、放射を減少させる可能性がある。^[73] 残留ガスの量が多いと、管の電極間で目に見えるグロー放電が発生し、電極が過熱してガスが発生し、過剰な電流により管やその他の部品が損傷する可能性がある。^{[74] [75] [76]}これらの影響を回避するには、管内の残留圧力が十分に低く、電子の平均自由行程が管のサイズよりもはるかに長くなければならない（そのため、電子が残留原子に衝突する可能性は低く、イオン化された原子はほとんど存在しない）。市販の真空管は製造時に約0.000001 mmHg（1.0 × 10 ⁻⁶  Torr; 130 μPa; 1.3 × 10 ⁻⁶  mbar; 1.3 × 10 ⁻⁹  atm）まで真空にされている。^{[77] [78]}

ガスによる真空管の真空状態の悪化を防ぐため、現代の真空管にはゲッターが組み込まれている。ゲッターは通常、酸化しやすい金属で、最も一般的なのはバリウムである。 ^{[78] [79]}ガラス管の場合、真空管の外皮が真空にされている間に、ゲッター以外の内部部品が高周波 誘導加熱によって加熱され、金属部品に残っているガスが発生する。次に、真空管を密閉し、フラッシュゲッターの場合はゲッタートラフまたはパンを高周波誘導加熱によって高温に加熱し、ゲッター材料を気化させて残留ガスと反応させる。この蒸気はガラス管の内側に堆積し、銀色の金属片が残る。この金属片は、動作中に真空管内に漏れ出す可能性のある少量のガスを吸収し続ける。この材料がどの作動電極にも堆積しないように、バルブの設計には細心の注意が払われている。真空管の外皮に深刻な漏れが発生した場合、この堆積物は大気中の酸素と反応して白く変わる。大型の送信管や特殊な管では、ジルコニウムなどのより特殊なゲッター材料が使用されることが多い。初期のゲッター付き管ではリンベースのゲッターが使用されており、リンがガラスに特徴的なオレンジ色または虹色の堆積物を残すため、これらの管は簡単に識別できる。リンの使用は短期間で、すぐにより優れたバリウム ゲッターに置き換えられた。バリウム ゲッターとは異なり、リンは一度発火するとそれ以上ガスを吸収しない。

ゲッターは残留ガスや浸入ガスと化学的に結合することで作用するが、（非反応性の）不活性ガスを打ち消すことはできない。既知の問題として、ヘリウムの浸入が挙げられ、これは主にブラウン管やアイコノスコープ、オルシコン、イメージオルシコンなどのカメラ管などの大きな外囲器を持つバルブに発生する。 ^[要出典]この影響は、機能障害または機能不全として現れ、管内の電子流に沿って拡散した輝きとして現れる。この影響は（再真空引きと再密封以外では）修正できず、このような管の実用例がますます少なくなっている原因となっている。未使用の（「新古品」）管にも不活性ガスの浸入が見られることがあるため、これらの管タイプが将来にわたって生き残るという長期的な保証はない。

大型の送信管には、微量 (1% ～ 2%) のトリウムを含む炭化タングステンフィラメントが使用されています。 ワイヤの炭化層の外側にトリウム原子の極めて薄い (分子) 層が形成され、加熱されると効率的な電子源として機能します。 トリウムはワイヤ表面からゆっくりと蒸発し、新しいトリウム原子が表面に拡散してトリウムを補充します。 このようなトリウム化タングステン陰極の寿命は通常、数万時間です。 トリウム化タングステンフィラメントの寿命は、炭化層がほとんど別の形態のタングステンカーバイドに戻り、放射が急速に低下し始めたときです。 このタイプのエミッターを備えた管では、トリウムが完全に失われることが寿命の要因になることはこれまで確認されていません。 アラバマ州ハンツビルのWAAY-TVは、送信機の映像回路にEimacの外部空洞クライストロンを使用し、163,000時間（18.6年）の稼働を達成した。これは、このタイプの真空管の記録された最長の耐用年数である。 ^[80]真空管を使用した送信機は、トランジスタ送信機よりも落雷に耐える能力が高いと 言われてきた^{[誰？ ]}。真空管は、約20キロワットを超えるRF電力レベルではソリッドステート回路よりも効率的であると一般に信じられていたが、これはもはや当てはまらず、特に中波（AM放送）サービスでは、ほぼすべての電力レベルでソリッドステート送信機の効率が明らかに高い。約15kWまでのソリッドステート電力増幅器を備えたFM放送送信機も、真空管ベースの電力増幅器よりも全体的な電力効率が優れている。

小さな「受信」管内の陰極は、酸化バリウムと酸化ストロンチウムの混合物でコーティングされており、酸化カルシウムや酸化アルミニウムが加えられている場合もあります。電気ヒーターが陰極スリーブに挿入され、酸化アルミニウムのコーティングによって電気的に絶縁されています。この複雑な構造により、バリウム原子とストロンチウム原子が陰極の表面に拡散し、約 780 度に加熱されると電子を放出します。

壊滅的な故障とは、真空管が突然使用できなくなる故障です。ガラス管にひびが入ると、空気が入り込み、真空管が破損します。ひびは、ガラスの応力、ピンの曲がり、または衝撃によって発生することがあります。ピンのガラスの応力を防ぐために、管ソケットは熱膨張を許容する必要があります。金属シールドまたはその他の物体が真空管のエンベロープを圧迫し、ガラスの加熱差を引き起こすと、応力が蓄積することがあります。ガラスは、高電圧アークによって損傷を受けることもあります。

チューブヒーターも、特に過電圧にさらされた場合や製造上の欠陥が原因で、警告なしに故障することがあります。チューブヒーターは、はるかに低い温度で動作するため、通常、ランプのフィラメントのように蒸発によって故障することはありません。ヒーターが最初に通電されたときの突入電流の急増によりヒーターにストレスが生じますが、回路に NTCサーミスタを組み込んで電流を徐々に増やしながらヒーターをゆっくり温めることで、このストレスを回避できます。電源をまたいでヒーターを直列接続して動作させることを目的としたチューブには、一部のヒーターが温まる際に他のヒーターに過電圧がかかるのを防ぐため、制御されたウォームアップ時間が指定されています。電池駆動のチューブや一部の整流器で使用される直接加熱フィラメントタイプのカソードは、フィラメントがたわんで内部アークが発生すると故障することがあります。間接加熱カソードのヒーターとカソード間の過剰な電圧は、エレメント間の絶縁を破壊し、ヒーターを破壊する可能性があります。

チューブエレメント間のアークはチューブを破壊する可能性があります。アークは、カソードが動作温度に達する前にアノード（プレート）に電圧を印加したり、整流器に過剰な電流を流して放出コーティングを損傷したりすることで発生します。アークはチューブ内の緩んだ材料や過剰なスクリーン電圧によっても発生する可能性があります。チューブ内のアークにより、チューブ材料からガスが発生し、内部の絶縁スペーサーに導電性材料が堆積する可能性があります。^[81]

真空管整流器の電流容量には制限があり、定格を超えると最終的に真空管が破損します。

退化性障害は、時間の経過とともにパフォーマンスが徐々に低下することによって発生します。

制御グリッドやマイカスペーサー絶縁体などの内部部品が過熱すると、閉じ込められたガスが管内に漏れ出し、性能が低下する可能性があります。ゲッターは、管の動作中に発生したガスを吸収するために使用されますが、ガスと結合する能力は限られています。エンベロープ温度を制御すると、一部の種類のガス発生を防ぐことができます。内部ガスレベルが異常に高い管は、プレート電圧を印加したときに目に見える青い輝きを示す場合があります。ゲッター（非常に反応性の高い金属）は、多くの大気ガスに対して有効ですが、ヘリウムなどの不活性ガスに対しては化学反応性がありません（または非常に限られています）。特にカメラ管やブラウン管で使用されるような物理的に大きいエンベロープの場合、進行性の故障の1つはヘリウムの浸潤です。^{[出典が必要]}正確なメカニズムは明らかではありません。金属とガラスのリードインシールが浸潤場所の1つである可能性があります。

真空管内のガスとイオンはグリッド電流に寄与し、真空管回路の動作を妨げる可能性があります。過熱のもう 1 つの影響は、内部スペーサーに金属蒸気がゆっくりと堆積し、要素間の漏れが発生することです。

ヒーター電圧が印加された状態で真空管が長時間スタンバイ状態になると、カソードインターフェース抵抗が高くなり、放出特性が悪くなることがあります。この影響は、特にパルス回路やデジタル回路で発生し、真空管にプレート電流が長時間流れない状態になります。この動作モード専用に設計された真空管が製造されました。

カソード消耗とは、通常の使用で数千時間経過した後に放射が失われることである。ヒーター電圧を一時的に上げるか、数パーセントの恒久的な増加をさせることで、放射が一時的に回復することがある。カソード消耗は信号管ではまれであるが、モノクロテレビのブラウン管の故障の原因となることがよくある。^[82]この高価な部品の耐用年数は、ヒーター電圧を上げるために昇圧トランスを取り付けることで延長されることがあった。

真空管は、別の用途では満足に機能するかもしれないが、特定のデバイスでは個々の真空管が不適切になるような動作欠陥を生じることがある。マイクロフォニックとは、真空管エレメントの内部振動が真空管の信号を望ましくない方法で変調することを指す。音や振動の拾い上げが信号に影響を及ぼし、マイクロフォニック真空管と例えばスピーカーとの間にフィードバック経路（単位利得より大きい）が発生すると、制御不能なハウリングを引き起こすことさえある。ACヒーターとカソード間の漏れ電流が回路に結合することがあり、ヒーターの端から直接放出された電子が信号にハム音を注入することもある。内部汚染による漏れ電流もノイズを注入することがある。 ^[83]これらの影響のいくつかは、真空管を小信号オーディオ用途には不適切とするが、他の用途では問題ない。名目上同一の真空管のバッチから最良のものを選択することで、重要な用途に優れた結果を得ることができる。

チューブピンは、熱や汚れにより非導電性または高抵抗の表面膜を形成することがあります。ピンを清掃すると導電性を回復できます。

真空管は、真空管テスターを使用して回路の外側からテストできます。

ほとんどの小信号真空管デバイスは半導体に取って代わられましたが、一部の真空管電子デバイスは今でも広く使用されています。マグネトロンは、すべての電子レンジで使用されているタイプの管です。パワー半導体技術の最先端の進歩にもかかわらず、真空管は高周波RF電力生成において依然として信頼性とコストの面で優位性を持っています。

マグネトロン、進行波管、カルシノトロン、クライストロンなどの一部の真空管は、磁気効果と静電効果を組み合わせています。これらは効率的な（通常は狭帯域の）RF発生器であり、レーダー、電子レンジ、産業用加熱装置に今でも使用されています。進行波管（TWT）は非常に優れた増幅器であり、一部の通信衛星にも使用されています。高出力クライストロン増幅管は、UHF範囲で数百キロワットを供給できます。

ブラウン管(CRT)は、特に表示目的で使用される真空管です。ブラウン管を使用しているテレビやコンピューター モニターは今でも多くありますが、価格が下がったにもかかわらず品質が大幅に向上したフラット パネル ディスプレイに急速に置き換えられています。これは、デジタルオシロスコープ(内部コンピューターとアナログ/デジタル コンバーターに基づく) にも当てはまりますが、従来のアナログ スコープ (CRT に依存) も引き続き製造されており、経済的で、多くの技術者に好まれています。^[84]かつて、多くのラジオで「マジック アイ チューブ」が使用されていました。これは、テープ レコーダーの信号強度や入力レベルを示すためにメーターの動きの代わりに使用される特殊な CRT です。現代の表示デバイスである真空蛍光表示管(VFD) も、ブラウン管の一種です。^{[85] [86] [87]}

X線管は、高電圧の電子が陽極に当たるとX線を発生する陰極線管の一種である。^{[88] [89]}

高出力ミリ波を生成するために使用されるジャイロトロンまたは真空メーザーは、高電圧による小さな相対論的効果を利用して電子を束ねる磁気真空管である。ジャイロトロンは非常に高い出力（数百キロワット）を生成することができる。 ^{[90] [91]} 高出力コヒーレント光やX線を生成するために使用される自由電子レーザーは、高エネルギー粒子加速器によって駆動される高度に相対論的な真空管である。したがって、これらは一種の陰極線管である。^{[92] [93]}

光電子増倍管は、電子増倍の使用により感度が大幅に向上した光電管です。これは二次放出の原理に基づいており、光電陰極から放出された単一の電子がダイノードと呼ばれる特殊な陽極に衝突し、そのダイノードからより多くの電子が放出されます。これらの電子はより高い電圧で別のダイノードに向かって加速され、より多くの二次電子を放出します。このような段階が 15 個ほどあると、非常に大きな増幅が得られます。固体光検出器 (例:単一光子アバランシェ ダイオード) は大きく進歩しましたが、単一光子検出機能を持つ光電子増倍管は、特定の用途で優れた性能を発揮します。このような管は、ガイガー ミュラー管(それ自体は実際の真空管ではありません)の代わりに電離放射線の検出にも使用できます。歴史的には、現代の CCD アレイが開発される前にテレビ スタジオで広く使用されていたイメージ オルシコン TV カメラ管も、多段電子増倍を使用していました。

数十年にわたり、電子管の設計者は増幅管に電子増倍管を追加してゲインを増大させようとしましたが、ダイノードに使用されている材料が管の熱陰極を「汚染」したため、寿命が短くなりました。(たとえば、興味深い RCA 1630 二次放出管は販売されましたが、長持ちしませんでした。) しかし、最終的には、オランダの Philips が EFP60 管を開発しました。この管は十分な寿命があり、少なくとも 1 つの製品、つまり実験室用パルス発生器に使用されました。しかし、その頃にはトランジスタが急速に進歩していたため、このような開発は不要になりました。

「チャネル電子増倍管」と呼ばれる変種の 1 つは、個別のダイノードを使用せず、内側を二次放出の良好な材料でコーティングした螺旋状の湾曲したチューブで構成されています。1 つのタイプには、二次電子を捕捉するための漏斗のようなものが付いていました。連続ダイノードは抵抗性で、その両端は電子の連続カスケードを繰り返すのに十分な電圧に接続されていました。マイクロチャネル プレートは、画像平面上の単一ステージ電子増倍管の配列で構成されており、これらを複数積み重ねることができます。これは、たとえば、個別のチャネルが焦点合わせの代わりとなる 画像増強管として使用できます。

テクトロニクスは、蛍光体層の後ろにチャネル電子増倍管プレートを備えた高性能広帯域オシロスコープ CRT を製造しました。このプレートは、低電流ビームを受け入れてそれを増幅し、実用的な明るさのディスプレイを提供する、多数の短い個別の CEM チューブを束ねた配列でした。(広帯域電子銃の電子光学系は、蛍光体を直接励起するのに十分な電流を供給できませんでした。)

真空管は、増幅、スイッチング、整流のほとんどの用途でソリッドステートデバイスに大きく置き換えられていますが、例外もあります。上記の特殊な機能に加えて、真空管には依然として^{[アップデート]}ニッチな用途がいくつかあります。

一般的に、真空管は、主電源の電圧サージや雷、核爆発の電磁パルス効果、^[94]または巨大な太陽フレアによって発生する磁気嵐などの過渡的過電圧に対して、対応する固体素子に比べてはるかに耐性があります。^[95]この特性により、より実用的で安価な固体技術が同じ用途で利用可能になった後も、真空管は特定の軍事用途で使用され続けました。たとえば、MiG-25の場合です。^[94]

真空管は、工業用高周波加熱、粒子加速器、放送送信機などの用途で高周波で高出力を生成する際に、固体素子の実用的な代替品です。これは特にマイクロ波周波数で当てはまり、クライストロンや進行波管などのデバイスは、現在の半導体デバイスでは達成できないレベルの電力増幅を提供します。家庭用電子レンジは、マグネトロン管を使用して数百ワットのマイクロ波電力を効率的に生成します。窒化ガリウムなどの固体素子は有望な代替品ですが、非常に高価で開発の初期段階にあります。 ^{[アップデート]}

軍事用途では、高出力真空管は 10～100 メガワットの信号を生成し、保護されていない受信機のフロントエンドを焼き切ることができます。このような装置は非核電磁兵器と見なされており、1990 年代後半に米国とロシアの両国で導入されました。^{[引用が必要]}

真空管アンプは、その温かみのあるサウンド、オーバードライブ時のパフォーマンス、そして以前の真空管ベースの録音を再現する能力が高く評価される3つのニッチな分野、すなわちオーディオマニア向け機器、楽器用アンプ、レコーディングスタジオで使用される機器で商業的に存続しています。^[96]

多くのギタリストは、真空管アンプをソリッドステートモデルよりも好んで使用します。これは、オーバードライブ時に歪みやすい傾向があるためです。^[97]アンプは、特定の音量までしか信号を正確に増幅できません。この限界を超えると、アンプは信号を歪ませ始めます。回路が異なれば、信号も異なる方法で歪みます。一部のギタリストは真空管の歪み特性を好みます。最も人気のあるビンテージモデルは真空管を使用しています。^[要出典]

21世紀初頭、テレビやコンピューターモニターのディスプレイ技術の主流はブラウン管でした。しかし、 LCDフラットパネル技術の急速な進歩と価格の低下により、これらのデバイスではブラウン管がすぐに取って代わられました。^[98] 2010年までに、ほとんどのブラウン管の生産は終了しました。^[99]

21世紀初頭、真空管への関心が再び高まり、今度は集積回路技術のように平らなシリコン基板上に電子エミッターが形成された。このテーマは現在、真空ナノエレクトロニクスと呼ばれている。^[100]最も一般的な設計では、大面積の電界電子源（たとえば電界エミッターアレイ）の形で冷陰極を使用する。これらのデバイスでは、電子は多数の密集した個々の放出サイトから電界放出される。

このような集積マイクロチューブは、携帯電話などのマイクロ波デバイス、 BluetoothやWi-Fi伝送、レーダーや衛星通信などに応用できる可能性がある。^[要出典] 2012年時点では、電界放出ディスプレイ^{[アップデート]}技術への応用の可能性について研究されていたが、製造上の大きな問題があった。

2014年現在、NASAエイムズ研究センターはCMOS技術を使用して製造された真空チャネルトランジスタの研究を行っていると報告されている。^[101]

陰極が加熱されて約1,050 K（780 °C、1,430 °F）の動作温度に達すると、自由電子がその表面から追い出されます。これらの自由電子は、陰極と陽極の間の空きスペースに雲を形成し、空間電荷として知られています。この空間電荷雲は、陰極から陽極への電流の流れを作り出す電子を供給します。回路の動作中に電子が陽極に引き寄せられると、新しい電子が陰極から蒸発して空間電荷を補充します。^{[102]空間電荷は}電界の例です。

1 つ以上の制御グリッドを持つすべての真空管は、制御グリッドに適用されるAC (交流) 入力電圧によって制御され、その結果得られる増幅された信号が電流として陽極に現れます。陽極にかかる電圧が高いため、比較的小さな陽極電流でも、元の信号電圧の値よりもエネルギーが大幅に増加します。加熱された陰極から追い出された空間電荷電子は、正極の陽極に強く引き付けられます。真空管内の制御グリッドは、小さな AC 信号電流とグリッドのわずかに負の値を組み合わせることで、この電流の流れを調整します。信号正弦波 (AC) がグリッドに適用されると、この負の値に乗って、AC 信号波が変化するにつれてグリッドを正と負の両方に駆動します。

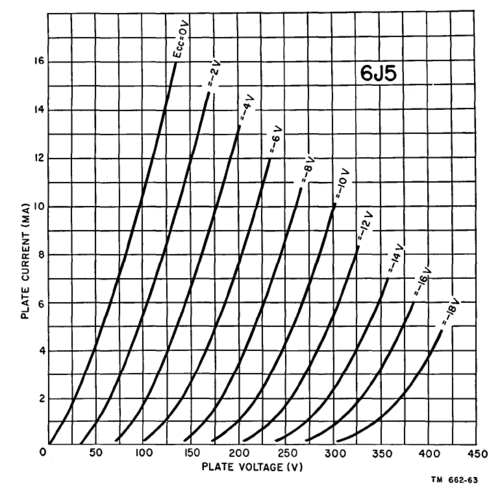

この関係は、プレート特性曲線のセット（上記の例を参照）で示され、プレート（アノード）上の任意の電圧（ V _{a ）に対して、グリッドに印加される小さな入力電圧（} V _g）によってアノードからの出力電流（ I _a ）がどのように影響を受けるかを視覚的に表示します。

すべての真空管には、このような特性曲線の独自のセットがあります。これらの曲線は、入力信号が変化すると、グリッド対カソード電圧 ( V _gk ) の非常に小さな変化によって駆動される瞬間プレート電流の変化をグラフで表します。

VI特性はプレートとカソードの大きさと材質によって異なります。^[103] プレート電圧とプレート電流の比を表します。^[104]

• VI曲線（フィラメント間の電圧、プレート電流）
• プレート電流、プレート電圧特性
• プレートの直流抵抗 - 直流電流の陽極と陰極間の経路の抵抗
• 交流プレート抵抗 - 交流電流の陽極と陰極間の経路の抵抗

静電場の大きさは、チューブ内の 2 枚以上のプレート間の大きさです。

• 米国特許 803,684 —交流電流を連続電流に変換する装置（フレミングバルブ特許）
• 米国特許 841,387 —微弱電流を増幅する装置
• 米国特許 879,532 —de Forest の 3 電極オーディオン

• イーストマン、オースティン V.、真空管の基礎、マグロウヒル、1949年
• Millman, J. & Seely, S. Electronics、第 2 版。McGraw-Hill、1951 年。
• フィリップス技術ライブラリ。1940 年代から 1950 年代にかけて英国で Cleaver Hume Press から出版された、真空管の設計と応用に関する書籍。
• RCA.ラジオトロン設計者ハンドブック、1953 年 (第 4 版)。受信管の設計と応用に関する章が含まれています。
• RCA.受信管マニュアル、RC15、RC26 (1947、1968) 2 年ごとに発行され、RCA が販売した管の技術仕様の詳細が記載されています。
• シャイアーズ、ジョージ、「最初の電子管」、サイエンティフィック・アメリカン、1969 年 3 月、104 ページ。
• スパンゲンバーグ、カール R. (1948) 。真空管。McGraw -Hill。OCLC  567981。LCC  TK7872.V3。
• ストークス、ジョン、「ラジオ真空管とバルブの70年」、Vestal Press、ニューヨーク、1982年、3-9ページ。
• スローワー、キース、「1940年までの英国ラジオバルブの歴史」、MMAインターナショナル、1982年、9-13ページ。
• タイン、ジェラルド、 「真空管の物語」、Ziff Publishing、1943年、（1994年にPrompt Publicationsから再版）、pp. 30-83。
• ベーシックエレクトロニクス：第1～5巻、Van Valkenburgh、Nooger & Neville Inc.、John F. Rider Publisher、1955年。
• Wireless World。ラジオ設計者ハンドブック。上記の英国版復刻版。
• 「真空管の設計」、1940 年、RCA。

• 真空管に関する FAQ - rec.audio からの FAQ
• 熱電子管の発明Archive-Itに 2012 年 10 月 16 日にアーカイブされました。フレミングが熱電子管 (または発振管)、つまり「ダイオード」を発見しました。
• 「真空管とトランジスタ: 聴感上の違いはあるか?」—真空管とトランジスタの音質の聴感上の違いに関する 1972 年の AES 論文。
• ブラウン管サイト
• オニールの電子博物館 - 真空管博物館
• 初心者のための真空管 - 日本語版
• NJ7P チューブ データベース - 北米で使用されるチューブのデータ マニュアル。
• 真空管データシートロケーター
• 特性とデータシート 2012年1月13日Wayback Machineにアーカイブ
• チューニングアイチューブ
