ヌビスター

ヌービスターは、 1959年にRCAが発表した真空管の一種である。ヌービスターは、当時新しかったバイポーラ接合トランジスタに対抗するために作られたもので、当時の従来の真空管よりもはるかに小型で、初期の個別トランジスタのケースのコンパクトさにほぼ近づいていた。サイズが小さいため、真空管を真空にするための真空継手を組み込むスペースがなかったため、ヌービスターは簡単なロボット装置を使用して真空チャンバー内で組み立てられ、処理された。真空管は完全に金属でできており、セラミック製のベースが付いている。三極管と少数の四極管が作られたが、ヌービスターの四極管は三極管よりも背が高かった。

ヌービスターは、小信号受信管の中でも最も高性能な管の 1 つです。^[要出典]ヌービスターは、優れた VHF および UHF 性能と低雑音指数を特徴とし、1960 年代を通じてテレビ セット(1961 年に CTC-11 シャーシを搭載した RCA のカラー セットの「New Vista」シリーズから開始)、主に RF セクションのラジオおよび高忠実度機器、オシロスコープなどで広く使用されました。RCA は、1971 年後半に自社の製品ラインのテレビ チューナーでヌービスターの使用を中止しました。

ヌービスターの他の用途としては、スタジオ用テープレコーダーのAmpex MR-70（電子回路部分全体がヌービスターをベースとしていた）や、7586を採用したAKG/Norelco C12aなどの当時のスタジオグレードのマイクロフォンなどがある。また後に、回路を少し変更するだけで、ヌービスターは、ノイマンU47スタジオマイクロフォンで使用されていた旧式のTelefunken VF14真空管の十分な代替品になることもわかった。 [ 1 ] ^Tektronixも、1960年代のハイエンドオシロスコープのいくつかにヌービスターを使用していたが、^[2]後にJFETトランジスタに置き換えた。ヌービスターは、レンジャー宇宙計画やMiG-25戦闘機で使用されており、おそらく戦闘機の航空電子機器を放射線に対して強化するためだったと思われる。（放射線強化を参照。）これは、ヴィクトル・ベレンコの亡命後に発覚した。

Nuvistor ソケットは、4 つの (仮想の) 同心円に基づく標準化されたレイアウトで、ピンはベースの中心点から 60 度の角度で配置されています。金属シェルには、ベースの下まで伸びる 2 つのフィンがあり、この 2 つのフィンのうち大きい方がキーの位置です。(注: Nuvistor ソケットには最大 12 個のピンを取り付けることができますが、通常は 5 個または 6 個のピンしかありません。)

ピン 1、2、3 は最も外側の円に割り当てられ、ピン 1 はキー フィンの時計回りに 60 度の位置にあります。小さなフィンと一列になっているピン 2 は、ピン 1 の時計回りに 120 度の位置にあります。ピン 3 はピン 2 の時計回りに 120 度の位置にあります。三極管の場合、これらのピン (通常はピン 2 のみ) はプレート/アノード接続です。四極管の場合、これらのピンの 1 つはスクリーン グリッド接続で、プレート/アノードにはトップ キャップ接続があります。

ピン 4、5、6 は次の円に割り当てられます。ピン 4 はキーフィンと一直線になっています。ピン 5 はピン 4 とキーフィンから時計回りに 120 度の位置にあります。ピン 6 はピン 5 から時計回りに 120 度の位置にあります。この円内のピン (通常はピン 4) は制御グリッドに接続します。

ピン 7、8、9 は次の円に割り当てられます。これらはピン 1、2、3 と同じ行にあり、時計回りの順に増加します。これらのピン (通常はピン 8) はカソードに接続します。

ピン 10、11、12 は最も内側の円に割り当てられています。これらはピン 4、5、6 と同じ行にあり、時計回りの順に番号が増加します。これらのピン (通常はピン 10 と 12) はヒーターに接続されます。

6CW4 や 6DS4 を含むほとんどの三極管で使用されているベース 12AQ は、最も一般的な接続レイアウトです。接続は次のとおりです。

• ピン2 - プレート/アノード
• ピン 4 - グリッド
• ピン8 - カソード
• ピン 10 と 12 - ヒーター

ベース 12AS は四極管レイアウトです。接続は次のとおりです。

• ピン 2 - グリッド 2
• ピン 4 - グリッド 1
• ピン8 - カソード
• ピン 10 と 12 - ヒーター
• トップキャップ - プレート

• 7586 - 最初に発売された中型ミュー三極管（増幅率: 31 ～ 35）
  • 7895 - 7586 より高い mu (増幅係数: 64)
  • 8393 - 中型μ三極管。ヒーターが 13.5 ボルト、60 mA であること以外は 7586 と同等。Tektronix機器で使用されます。
• 7587 - シャープカットオフ四極管（陽極が上部にある）
• 8056 - 低プレート電圧用三極管
• 8058 - UHF 性能用、プレート キャップとシェル上のグリッドを備えた三極管
• 6CW4 - 6.3 ボルト / 135 ミリアンペアのヒーターを備えた高 mu 三極管。民生用電子機器で最も一般的な Nuvistor タイプ。VHF アマチュア無線や船舶無線機器にも使用されます。 (増幅率: 65)
  • 2CW4 - タイプ6CW4と同じですが、2.1ボルト/ 450ミリアンペアのヒーターが付いています。直列ヒーターストリングを備えたテレビ受信機で最もよく使用されます。
  • 13CW4 - 6CW4 と同じですが、12.6 ボルト / 230 ミリアンペアのヒーターが付いています。12 ボルトの蓄電池や発電機で駆動する VHF 無線機器でよく使用されます。
• 6DS4 - リモート カットオフ 6CW4、6.3 ボルト / 135 ミリアンペアのヒーター付き。RCA カラーテレビ受信機で最も一般的に使用されるのは、トランジスタミキサーとローカル オシレーターを備えたチューナーのRF アンプです(増幅率: 63)
  • 2DS4 - 6DS4 と同じですが、2.1 ボルト / 450 ミリアンペアのヒーターが付いています。直列ヒーター ストリングを備えたテレビ受信機で最もよく使用されます。
• 6DV4 - 中μ、UHF発振器として意図され、シェルは金メッキされることもある（増幅率：35）

• ソビエトタイプ（一部のタイプははんだ付けリードが長い場合があります）

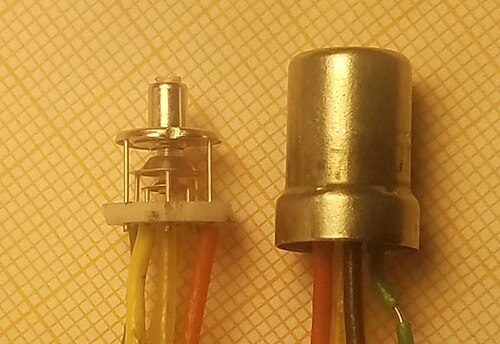

  • 6C51H (ラテンアルファベット -- 6S51N) - 7586 に類似
  • 6C52H (6S52N) - 7895と同じ
  • 6C62H (6S62N) - 弱いRF信号を受信するための高μ三極管（増幅率：90）
  • 6C63H (6S63N) - 三極管
