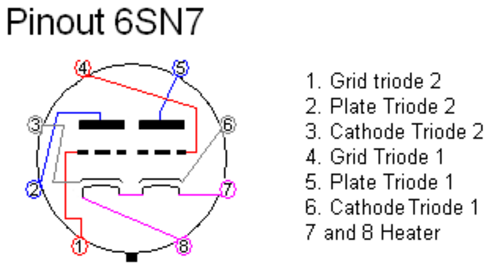

6SN7 は、 8 ピンオクタル ベースを備えたデュアル三極 真空管です。中程度のゲイン (20 dB) を提供します。6SN7 は基本的に1 つのエンベロープに 2 つの6J5三極管が組み込まれています。
歴史
6SN7 は 1939 年に最初に発売されました。1941 年に RCA と Sylvania によってガラスケース入りの6SN7GTとして正式に登録され、RCA の 1940 年版 RC-14 受信管マニュアルの 235 ページの最近追加されたセクションに6SN7-GTとして最初に記載されました。6S シリーズの管は金属ケース入りであることが多いですが、金属エンベロープの6SN7 は存在しませんでした (金属シールドを接続するためのピンがなかったため)。ただし、第二次世界大戦中に開発された6SN7Aなど、金属バンド付きのガラスエンベロープ管はいくつかありました。いくつかの点で若干改良されましたが、金属バンドは割れやすかったです。[出典が必要]
6SN7タイプには、長年にわたって さまざまなバリエーションが提供されてきました。
- 7N7 (シルバニア 1940、短命のロクタルベースバージョン)
- 1633（RCA 1941、26Vラジオ用も）
- 12SX7 (RCA 1946、12ボルト航空機電子機器用)
- 5692 (RCA 1948、スーパープレミアムバージョン - 完全に同一ではない - 10,000時間の寿命が保証されている)

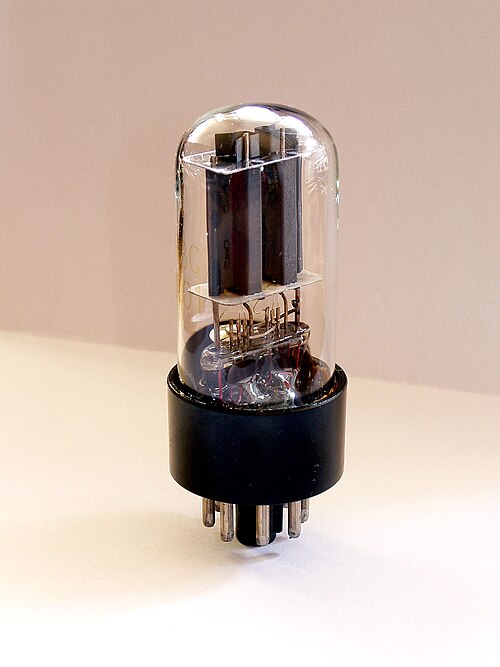

- 6Н8С （キリル文字、ソビエト版、 1950年頃、ラテン文字では6N8S）
- 6SN7 DDR、6Н8М、E1606 (= CV278 )、OSW3129の異なる/より大きなガラスエンベロープを備えたバージョン。
- 6042（1951年、別の1633型）、および
- 6180（1952）
- 6SN7W（1956年、より頑丈な軍用バージョン、金属バンド付きガラスエンベロープ）[1]
6SN7GA のアメリカ軍指定はVT-231です。イギリス軍ではCV1988と呼ばれていました。ヨーロッパの指定には 1942 ECC32 (完全に同じではありません)、13D2、B65 などがあります。
6SN7 には、6.3 V 600 mA のヒーター/フィラメントがあります。12 ボルト 300 mA フィラメントに相当するのは、12SN7GTまたは12SN7GTAです。14N7は、12SN7GT の Loktal バージョンです。また、比較的珍しい 8V 8SN7 ( 450 mA 直列ストリング TV セット用) と、25 ボルト/0.15 アンペアのヒーター バージョンである25SN7GTもありました。
関連タイプ
1937年の6F8G [2]も、6SN7（または2つの6J5）と基本的に同じ特性を持つオクタルベースのダブル三極管でしたが、ピン配置が異なり、最初の三極管のグリッドにトップキャップ接続を使用していました（ピン1を金属シールドに使用できるようになりました）。
6J5
6J5は1937年6月に初めて登録され[3]、6J5GT（1938年4月に登録、英国版はL63）は6SN7の半分と同じ特性を持つ8気筒単三極管でした。6J5と同等のものとして他に以下のものがあります。
- VT - 94、6C2、6J5M 、38565J ;
- 軍用バージョン：CV1933、10E / 11448、CV1934。
- ロクタルベースバージョン：7A4（軍用名称：CV1770）、および
- 12.6 V ヒーターバージョン: 12J5。
これらは1935年のRCA 6C5と1938年の6P5Gの後継機となった。[3]
6SN7の後継機
1954年の6CG7 [4]と6FQ7は、9ピンのミニチュア（「Noval」）ベース（RCA、1951年）を備えた6SN7と電気的に同等であり、 8CG7と同様に8.4V 450mAシリーズのストリングヒータータイプとしても製造されました。
一部の情報源の主張とは対照的に、 1948年にフィリップスが発表したリムロックベースのECC40は、電気的特性があまりにも異なるため、 6SN7 [5]の後継機とは見なされません。
1946 年のミニチュア12AU7 / ECC82 は、6SN7 および ECC32 と類似しているが同一ではない電気的特性と、6.3V または 12.6V 電源のどちらでも使用できるフィラメントを備えており、6CG7/6FQ7 よりも広く使用されています。
使用法
6SN7 は 1940 年から 1955 年にかけてオーディオ アンプとして、通常はパワー アンプのドライバー ステージで使用されていました。最初の真のハイファイ設計の 1 つである有名なウィリアムソン アンプの設計者は、1947 年の回路の各チャンネルに 4 つ使用されていた元の回路のL63 (=6J5) 英国製シングル三極管に似ているため、1949 年の改訂版で 6SN7 (または B65) の使用を提案しました。
6SN7 は、数千個の真空管を搭載した最初のプログラム可能な電子デジタル コンピュータENIACの最も重要なコンポーネントの 1 つでした。SAGE コンピュータ システムでは、数百個の 5692 がフリップフロップとして使用されました。
テレビの登場により、6SN7 は垂直偏向増幅器としての使用に適したものになりました。画面サイズが大きくなるにつれて、電圧と電力の余裕が不足するようになりました。これに対処するため、ピーク電圧と電力定格が高いアップグレード版が導入されました。GE 6SN7GTA (GE、1950 年) では、陽極の消費が 5.0 ワットにアップグレードされました。1954 年の GE 6SN7GTB では、ヒーターのウォームアップ時間が制御され、直列ヒーター ストリングに適したものになりました。
6SN7は1960年代までに時代遅れとみなされ、12AU7に取って代わられ、ほとんど入手不可能になった。半導体エレクトロニクスの導入により、すべての種類の真空管が大手メーカーによって製造されなくなった。ギターアンプや非常に高価な高忠実度機器用の真空管の需要はわずかながら残った。既存の在庫がなくなると、東ヨーロッパと中国の工場が6SN7と、よりゲインの高い6SL7の製造を開始した。2019年現在[アップデート]、6SN7と6SL7はロシアとJJ Electronicによってまだ製造されており、広く入手可能である。[6]
