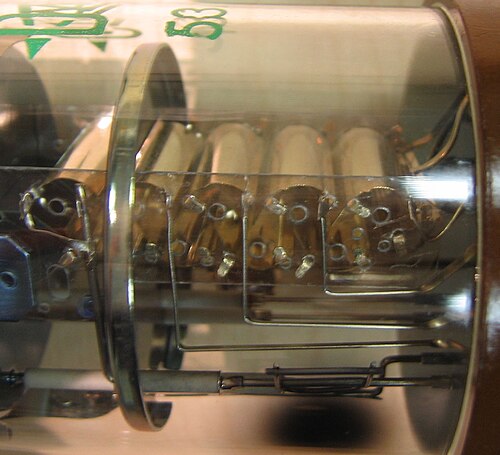

ダイノードは真空管内の電極で、二次放出によって電子増倍器として機能します。ダイノードを組み込んだ最初の管は、単一のダイノードを使用したマグネトロンの先祖であるダイナトロンでした。 [1]光電子増倍管とビデオカメラの管には通常、一連のダイノードが含まれており、各ダイノードは前のものよりも正の電位になっています。二次放出は各ダイノードの表面で発生します。このような配置により、光電陰極から放出される微小電流を、通常は 100 万倍に増幅できます。 [1]
手術
カソードから放出された電子は、カソードに対して 90 ～ 100 V の正に保たれている第 1 ダイノードに向かって加速されます。加速された光電子がダイノード表面に衝突すると、複数の電子が生成されます。これらの電子は、第 1 ダイノードよりも 90 ～ 100 V 高い正に保たれている第 2 ダイノードに向かって加速されます。第 2 ダイノードの表面に衝突する各電子はさらに複数の電子を生成し、第 3 ダイノードに向かって加速されます。このプロセスが各ダイノードで繰り返されると、ダイノードの数に応じて、入射光子ごとに 10 5～ 10 7 個の電子が生成されます。BeO や MgO などの従来のダイノード材料では、通常、各ダイノード ステージで 10 の増倍係数を実現できます。[2]
ネーミング
ダイノードはダイナトロンにちなんで名付けられました。アルバート・ハルは1918年のダイナトロンに関する論文[3]ではダイノードという用語を使用していませんでしたが、1922年の論文[1]ではこの用語を多用しました。 後者の論文では、ダイノードを「ダイナトロンの一部である場合に衝撃電子を放出するプレート」と定義しました。
参照
参考文献
- ^ abc Albert W. Hull、EF Hennelly、FR Elder、「ダイナトロン検出器 - 連続波および変調波用の新しいヘテロダイン受信機」、Proceedings of the Institute of Radio Engineers Vol. 10、No. 5 (1922 年 10 月)、320-343 ページ
- ^ Glenn F Knoll -放射線の検出と測定第3版、1999年、P270、ISBN 0-471-07338-5。
- ^ Albert W. Hull、「ダイナトロン - 負の電気抵抗を持つ真空管」、Proceedings of the Institute of Radio Engineers、第 6 巻、第 1 号 (1918 年 2 月)、5-35 ページ。
