コンパクトトロン

コンパクトトロンは真空管の一種で、複数の電極構造が 1 つの筐体に収められています。初期のトランジスタ エレクトロニクスに対抗するために設計され、テレビ、ラジオなどで使用されました。

コンパクトトロンは、 12 ピンのデュオデカ ベース上に特別に構築された多電極構造の真空管に付けられた商標です。この真空管ファミリーは、固体化移行期にトランジスタ化された電子機器に対抗するために、1961 年にケンタッキー州オーエンズボロのゼネラル エレクトリックによって導入されました^{[1] 。 [2]}テレビが主な用途でした。多電極管のアイデア自体は決して新しいものではなく、実際、ドイツのレーベ社は 1926 年にはすでに多電極管を製造しており、必要な受動部品もすべて含まれていました。^[3]

トランジスタは、特にカラーテレビに必要な高出力と高周波数の性能を実現するのに時間がかかったため、テレビで広く使用されていました。最初のポータブルカラーテレビであるゼネラルエレクトリックのポルタカラーは、13本の真空管を使用して設計され、そのうち10本はコンパクトトロンでした。コンパクトトロンの設計が発表される前から、真空管ベースの電子機器のほぼすべては、何らかのタイプの多電極真空管を使用していました。1950年代と60年代のほぼすべてのAM/FMラジオ受信機は、1954年に設計された3つのダイオードと1つの三極管で構成される6AK8（EABC80）真空管（または同等品）を使用していました。^[4]

コンパクトトロンの集積真空管設計は、消費電力と発熱の低減に役立った（真空管に対する集積回路の役割と同じ）。コンパクトトロンは、いくつかのハイエンドHi-Fiステレオにも使用されていた。^[2]また、 AmpegとFenderのギターアンプにも使用されていた。現代の真空管ベースのHi-Fiシステムでこのタイプの真空管を使用しているものは知られておらず、よりシンプルで入手しやすい真空管がこのニッチ市場を再び埋めている。7868という真空管は、今日製造されているいくつかのHi-Fiシステムに使用されている。この真空管はNovar真空管である。コンパクトトロンと同じ物理的寸法だが、ベースが9ピンである。排気口は、メーカーの好みに応じて、真空管の上部または下部にある。現在、Electro-Harmonixによって生産されている。（新しいパワーアンプ、Linear Tube AudioのUltralinearは、アンプのパワー管として4本の17JN6コンパクトトロン真空管を使用している。）アンプは、これらの安価なTV管で20ワットの電力を生成する。

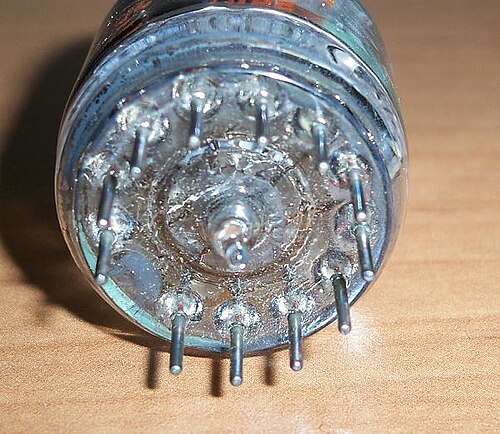

ほとんどのコンパクトトロンの特徴は、排気チップが「ミニチュア」チューブで慣例となっている上端ではなく下端に配置されていることと、特徴的な 3/4 インチ直径の円形ピン パターンです。

• ほとんどのコンパクトトロンは、内部構成に応じてガラス外被の直径が 28 ～ 70 mm の範囲でした。コンパクトトロンの設計のバリエーションは、シルバニア社といくつかの日本企業によって作られました。

Compactron タイプの例としては、次のようなものがあります。

• 6AG11 は 6AL5 に類似した二重ダイオード、 12AT7に類似した二重三極管高 mu。FMステレオ多重サービス用に設計されています。
• 6BK11 三極管。三極管のうち 2 つは12AX7に似ており、1 つは 5751 に似ています。
• 6C10 高μトリプル三極管。3つとも12AX7に似ており、オーディオアンプや、シルバニアなどのテレビのカラーマトリックスアンプに使用されています。エジソンスワン（後のマツダ） 6C10三極管六極管とは関係ありません。
• 6M11 ツイン三極管 - 五極管。同期セパレーターおよびAGC増幅回路用に設計されています。
• 6K11 三極管。同期セパレータおよびAGC増幅回路用に設計されています。
• 6LF6 ビームパワー五極管、アノードキャップ付き。水平出力サービス用に設計されています。
• 8B10 ツイン トライオード - ツイン ダイオード。水平位相検出器サービスおよび水平発振器サービス用に設計されています。
• 12AE10 ツイン ペントード。FM ディスクリミネーター/検出器、およびオーディオ出力用に設計されています。
• 38HK7 五極管ダイオード。水平出力サービスおよびダンパーダイオードとして設計されています。
• 1AD2ダイオード高電圧、フライバックトランス整流に使用

テレビ回路における特定の用途のため、さまざまな種類のコンパクトロンが製造されました。ほとんどすべてに、米国の標準の真空管番号が割り当てられました。

集積回路（アナログとデジタルタイプ）は、コンパクトトロンの設計目的の機能を徐々にすべて引き継いでいった。1970年代前半から中頃に製造された「ハイブリッド」テレビは、同じセット内で真空管（通常はコンパクトトロン）、トランジスタ、集積回路を組み合わせて使用​​していた。^[5] 1980年代中頃までに、このタイプの真空管は機能的に時代遅れとなった。1986年以降に設計されたテレビには、コンパクトトロンは存在しない。テレビの製造と並行して、真空管の他の特殊な用途も衰退した。コンパクトトロンの製造は1990年代前半に中止された。製造されたほぼすべてのコンパクトトロンタイプの新古品は、インターネットで簡単に見つけて販売されている。^[2]
