オシロスコープ

オシロスコープ（非公式にはスコープまたはOスコープ）は、1つ以上の信号の変化する電圧を時間の関数としてグラフィカルに表示する電子テスト機器の一種です。その主な目的は、デバッグ、分析、または特性評価のために電気信号に関する情報を取得することです。表示された波形は、振幅、周波数、立ち上がり時間、時間間隔、歪みなどの特性について分析できます。元々、これらの値を計算するには、機器の画面に組み込まれたスケールに対して波形を手動で測定する必要がありました。^[1]現代のデジタル機器は、これらの特性を直接計算して表示することができます。

オシロスコープは、科学、工学、生物医学、自動車、通信業界で使用されています。汎用機器は、電子機器のメンテナンスや実験室での作業に使用されます。特殊用途のオシロスコープは、たとえば、自動車の点火システムを分析したり、心拍の波形を心電図として表示したりするために使用されます。

電圧の初期の高速視覚化は、 1893年にアンドレ・ブロンデルが発明した電気機械式オシログラフ^{[2] [3]によって行われました。これは高速電圧変化に関する貴重な洞察をもたらしましたが、周波数応答が1kHzであったため、表示素子として}ブラウン管(CRT)を使用するオシロスコープに取って代わられました。

CRTの前身であるブラウン管は1897年に知られ、1899年にジョナサン・ゼンネックがビーム形成プレートとトレースを偏向させる磁場をブラウン管に装備し、これがCRTの基礎となった。^[4]初期のCRTは1920年代にはすでに実験的に実験室測定に使用されていたが、真空と陰極エミッターの安定性が低かった。V . K. ズヴォリキンは1931年に熱電子エミッターを備えた永久密封型高真空CRTについて説明した。この安定した再現性のある部品により、ゼネラル・ラジオ社は実験室以外でも使用できるオシロスコープを製造することができた。^[1]

第二次世界大戦後、余剰電子部品がヒースキット社の復活の基盤となり、その部品で作られた50ドルのオシロスコープキットが市場で最初の成功を収めました。

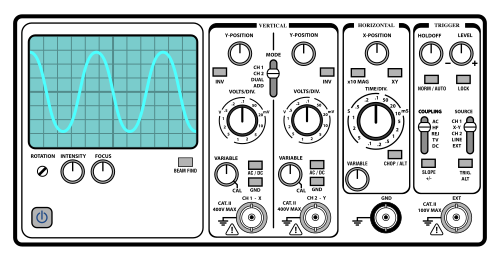

アナログ オシロスコープは、通常、ディスプレイ、垂直コントロール、水平コントロール、トリガー コントロールの 4 つのセクションに分かれています。ディスプレイは通常、格子線と呼ばれる水平および垂直の基準線が付いた CRT です。CRT ディスプレイには、フォーカス、強度、ビーム ファインダーのコントロールもあります。

垂直セクションは、表示される信号の振幅を制御します。このセクションには、1 目盛りあたりの電圧 (Volts/Div) セレクター ノブ、AC/DC/グランド セレクター スイッチ、および機器の垂直 (プライマリ) 入力があります。さらに、このセクションには通常、垂直ビーム位置ノブが装備されています。

水平セクションは、機器のタイム ベースまたはスイープを制御します。主な制御は、Sec/Div (Sec/Div) セレクタ スイッチです。また、デュアル XY 軸信号をプロットするための水平入力も含まれています。水平ビーム位置ノブは通常、このセクションにあります。

トリガー セクションは、スイープの開始イベントを制御します。トリガーは、スイープごとに自動的に再開するように設定することも、内部または外部のイベントに応答するように構成することもできます。このセクションの主なコントロールは、ソースおよびカップリング セレクター スイッチ、外部トリガー入力 (EXT 入力)、およびレベル調整です。

基本的な機器に加えて、ほとんどのオシロスコープにはプローブが付属しています。プローブは機器の任意の入力に接続され、通常はオシロスコープの入力インピーダンスの10倍の抵抗を持っています。これにより、0.1（-10×）の減衰係数が得られ、これによりプローブケーブルによって提供される容量性負荷が測定対象の信号から分離されます。一部のプローブには、適切な場合にオペレータが抵抗をバイパスできるようにするスイッチが付いています。^[1]

現代のオシロスコープのほとんどは軽量で、一人でも持ち運べるほどコンパクトなポータブル機器です。ポータブル機器に加えて、市場ではフィールド サービス アプリケーション用の小型バッテリー駆動機器が数多く提供されています。研究室グレードのオシロスコープ、特に真空管を使用する旧式の機器は、通常、ベンチトップ デバイスであるか、専用カートに取り付けられています。特殊用途のオシロスコープは、ラックに取り付けられるか、カスタム機器ハウジングに恒久的に取り付けられます。

測定する信号は、入力コネクタの 1 つに供給されます。このコネクタは通常、BNCまたはUHF タイプなどの同軸コネクタです。低周波数の場合は、バインディング ポストまたはバナナ プラグを使用できます。信号源に独自の同軸コネクタがある場合は、単純な同軸ケーブルを使用します。それ以外の場合は、オシロスコープに付属の「スコープ プローブ」と呼ばれる特殊なケーブルを使用します。一般に、日常的な使用では、観察対象点に接続するためのオープン ワイヤ テスト リードでは不十分であり、プローブが必要になります。汎用オシロスコープは通常、1 メガオームの入力インピーダンスと、20 ピコファラッドなどの小さいながらも既知の静電容量が並列になっています。^[5]これにより、標準的なオシロスコープ プローブを使用できます。^{[6]非常に高い周波数で使用するスコープには、50 Ω 入力がある場合があります。これらは、50 Ω 信号源に直接接続するか、Z} ₀またはアクティブ プローブと一緒に使用する必要があります。

あまり使用されない入力には、スイープをトリガーするための 1 つ (または 2 つ)、X-Y モード表示の水平偏向、およびトレースの明るさ調整 ( z' 軸入力と呼ばれることもあります) などがあります。

オープンワイヤ テスト リード (フライング リード) は干渉を拾う可能性が高いため、低レベル信号には適していません。さらに、リードのインダクタンスが高いため、高周波には適していません。低レベル信号には、シールド ケーブル (同軸ケーブルなど) を使用する方が適しています。同軸ケーブルはインダクタンスも低いですが、静電容量は高く、一般的な 50 オームのケーブルは 1 メートルあたり約 90 pF です。その結果、1 メートルの直接 (1×) 同軸プローブは、約 110 pF の静電容量と 1 メガオームの抵抗を回路に負荷します。

負荷を最小限に抑えるために、減衰プローブ（10×プローブなど）が使用されます。一般的なプローブは、低容量コンデンサでシャントされた 9 メガオームの直列抵抗器を使用して、ケーブル容量とスコープ入力を備えた RC 補償分割器を作成します。RC 時定数は一致するように調整されます。たとえば、9 メガオームの直列抵抗器は、12.2 pF のコンデンサでシャントされ、時定数は 110 マイクロ秒になります。ケーブル容量 90 pF と、スコープ入力 20 pF および 1 メガオーム（合計容量 110 pF）を並列に接続した場合も、時定数は 110 マイクロ秒になります。実際には、低周波時定数を正確に一致させることができるように調整が行われます（プローブの補償と呼ばれます）。時定数を一致させることで、減衰は周波数に依存しなくなります。低周波数（Rの抵抗がCのリアクタンスよりはるかに小さい場合）では、回路は抵抗分割器のように見えます。高周波（抵抗がリアクタンスよりはるかに大きい）では、回路は容量分割器のように見える。^[7]

その結果、中程度の周波数用の周波数補正プローブが完成しました。これは、12 pF でシャントされた約 10 メガオームの負荷を示します。このようなプローブは改善されていますが、時間スケールがケーブル通過時間の数倍以下に縮小すると、うまく機能しません (通過時間は通常 5 ns)。^{[説明が必要]}その時間枠では、ケーブルは特性インピーダンスのように見え、スコープ入力とプローブでの伝送線路の不一致による反射がリンギングを引き起こします。^[8]最新のスコーププローブは、損失の少ない低容量伝送線路と洗練された周波数整形ネットワークを使用して、10×プローブが数百メガヘルツで適切に機能するようにしています。したがって、補正を完了するには他の調整が必要です。^{[9] [10]}

10:1 減衰のプローブは、圧倒的に最も一般的です。大きな信号 (およびわずかに小さい容量負荷) の場合は、100:1 プローブを使用できます。10:1 または直接 (1:1) 比率を選択するスイッチを備えたプローブもありますが、後者の設定では、ケーブル全体の容量が直接接続されるため、プローブの先端に大きな容量 (数十 pF) が発生します。

ほとんどのオシロスコープはプローブ減衰係数を備えており、プローブの先端での有効感度を表示します。歴史的には、一部の自動感知回路は、パネルの半透明の窓の後ろにあるインジケータ ランプを使用して、感度スケールのさまざまな部分を照らしていました。そのために、プローブ コネクタ (改造された BNC) には、プローブの減衰を定義するための追加の接点がありました (接地された特定の値の抵抗器が減衰を「エンコード」します)。プローブは摩耗し、自動感知回路は異なるオシロスコープのメーカー間で互換性がないため、自動感知プローブ スケーリングは絶対確実ではありません。同様に、プローブ減衰を手動で設定すると、ユーザー エラーが発生しやすくなります。プローブ スケーリングを誤って設定することはよくあるエラーで、読み取り値が 10 倍ずれてしまいます。

特殊な高電圧プローブは、オシロスコープの入力と組み合わせると補正減衰器を形成します。これらのプローブは大型のプローブ本体を備えており、直列抵抗器を囲む容器に揮発性の液体フルオロカーボンを部分的に充填して空気を置換する必要があるものもあります。オシロスコープの端には、波形をトリミングする調整がいくつか施されたボックスがあります。安全のため、バリア ディスクによって、ユーザーの指が検査対象ポイントに近づかないようにしています。最大電圧は数十 kV です。(高電圧ランプを観測すると、プローブの先端が接触するまで、繰り返しごとに異なるポイントでステップが刻まれた階段状の波形が生成されることがあります。接触するまでは、小さなアークがプローブの先端を充電し、その静電容量が電圧を保持します (開回路)。電圧が上昇し続けると、別の小さなアークがさらに先端を充電します。)

検査対象の電流を流す導体を取り囲むコアを備えた電流プローブもあります。導体用の穴があるタイプでは、半永久的または永久的に取り付けるには、ワイヤを穴に通す必要があります。ただし、一時的なテストに使用される他のタイプでは、ワイヤの周りにクランプできる 2 つの部分からなるコアがあります。プローブ内では、コアの周りに巻かれたコイルが適切な負荷に電流を供給し、その負荷にかかる電圧は電流に比例します。このタイプのプローブは AC のみを感知します。

より高度なプローブには、磁気回路に磁束センサー (ホール効果センサー) が含まれています。プローブはアンプに接続され、アンプはコイルに (低周波) 電流を流して感知した磁場をキャンセルします。電流の大きさは、電流波形の低周波部分 (DC まで) を提供します。コイルは高周波も拾います。スピーカーのクロスオーバーに似た結合ネットワークがあります。

このコントロールは、CRT フォーカスを調整して、最も鮮明で詳細なトレースを取得します。実際には、非常に異なる信号を観察するときにフォーカスをわずかに調整する必要があるため、外部コントロールを使用する必要があります。コントロールは、CRT 内のフォーカス陽極に適用される電圧を変更します。フラットパネル ディスプレイでは、このコントロールは必要ありません。

トレースの明るさを調整します。CRT オシロスコープの低速トレースでは明るさはそれほど必要ありませんが、高速トレースでは、特に頻繁に繰り返されない場合は、明るさを高くする必要があります。ただし、フラット パネルでは、内部信号処理によってデジタル化されたデータから表示が効果的に合成されるため、トレースの明るさは基本的にスイープ速度とは無関係です。

このコントロールは、「シェイプ」または「スポット シェイプ」と呼ばれることもあります。これは、最後の CRT アノード (Y 偏向プレートのすぐ隣) の電圧を調整します。円形のスポットの場合、最後のアノードは両方の Y プレートと同じ電位である必要があります (中心のスポットの場合、Y プレートの電圧は同じである必要があります)。アノードをより正にすると、より負の Y プレートがビームをはじくため、スポットは X 平面で楕円形になります。アノードをより負にすると、より正の Y プレートがビームを引き付けるため、スポットは Y 平面で楕円形になります。このコントロールは、より単純なオシロスコープの設計には存在しないか、内部コントロールである場合もあります。フラット パネル ディスプレイでは必要ありません。

最新のオシロスコープには直接結合された偏向増幅器が備わっているため、トレースが画面外に偏向する可能性があります。また、オペレータが気付かないうちにビームが消灯されることもあります。表示を復元できるように、ビーム ファインダー回路は消灯を無効にし、ビームの偏向を画面の可視部分に制限します。ビーム ファインダー回路は、アクティブになっている間、トレースを歪ませることがよくあります。

目盛りは、表示されたトレースを測定するための基準マークとして機能する線のグリッドです。これらの目盛りは、画面上に直接ある場合も、取り外し可能なプラスチック フィルター上にある場合も、通常は 1 cm のグリッドで構成され、中央の垂直軸と水平軸にはより細かい目盛り (多くの場合 2 mm) があります。画面全体に 10 個の大きな目盛りが表示されますが、垂直方向の大きな目盛りの数はさまざまです。グリッド目盛りを波形と比較すると、電圧 (垂直軸) と時間 (水平軸) の両方を測定できます。波形の周期を測定してその逆数を計算することで、周波数を決定することもできます。

旧式の安価な CRT オシロスコープでは、目盛りはプラスチックのシートで、目盛りの端に光を拡散するマークと隠れたランプが付いていることがよくあります。ランプには明るさ調整機能があります。高価な機器では、視差エラーをなくすために CRT の内側に目盛りが付けられています。また、より高性能な機器では、拡散マーク付きの調整可能なエッジ照明も付いています (拡散マークは明るく見えます)。ただし、デジタル オシロスコープでは、トレースと同じように目盛りマークがディスプレイ上に生成されます。

外部目盛りは、CRT のガラス面を偶発的な衝撃から保護します。内部目盛りを備えた一部の CRT オシロスコープには、トレースのコントラストを高めるために、マークのない着色シート プラスチック光フィルターが付いています。これは、CRT のフェースプレートを保護する役割も果たします。

目盛りを使用した測定の精度と解像度は比較的限られています。より高性能な計測器には、トレース上に移動可能な明るいマーカーが付いているものもあります。これにより、内部回路でより精密な測定を行うことができます。

調整された垂直感度と調整された水平時間は、どちらも1 - 2 - 5 - 10ステップで設定されます。ただし、これにより、細かい区分の解釈が不自然になります。

デジタル オシロスコープは、目盛りをデジタルで生成します。そのため、目盛りのスケールや間隔などを変更でき、読み取り精度が向上する場合があります。

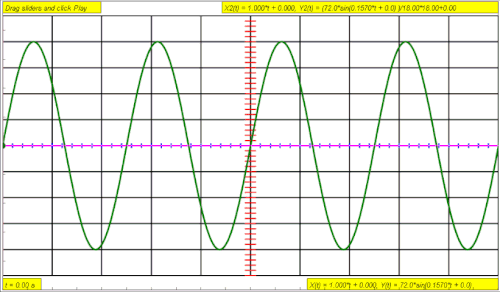

これらは、トレースを作成するときの CRT スポットの水平速度を選択します。このプロセスは一般にスイープと呼ばれます。最も安価なものを除くすべての最新のオシロスコープでは、スイープ速度は選択可能で、主要な目盛りの目盛りごとに時間単位で調整されます。通常、目盛りごとに数秒からピコ秒​​ (最速) まで、非常に広範囲のスイープ速度が提供されます。通常、連続可変コントロール (多くの場合、較正されたセレクタ ノブの前にあるノブ) は、較正されていない速度 (通常は較正された速度よりも遅い) を提供します。このコントロールは、較正されたステップよりもいくらか広い範囲を提供し、ステップ間の任意の速度を利用できるようにします。

一部の高級アナログ オシロスコープにはホールドオフ コントロールがあります。これは、トリガー後にスイープ回路が再度トリガーされない時間を設定します。これは、一部のトリガーによって表示が混乱する可能性がある反復イベントを安定して表示するのに役立ちます。通常は最小値に設定されます。これは、時間が長くなると 1 秒あたりのスイープ回数が減り、トレースが暗くなるためです。詳細については、ホールドオフを参照してください。

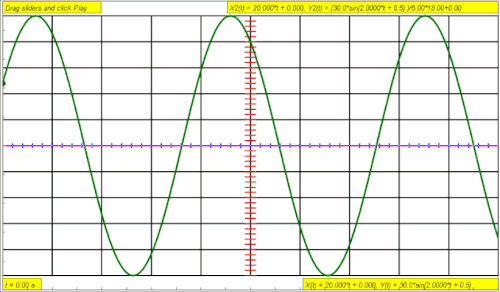

広範囲の入力振幅に対応するために、スイッチで垂直偏向の校正感度を選択します。校正セレクター ノブの前にある別のコントロールは、校正設定から感度の低い設定までの限られた範囲で連続的に感度を変更できます。

多くの場合、観測信号は定常成分によってオフセットされ、変化のみが対象となります。入力カップリング スイッチを「AC」位置にすると、低周波信号と DC をブロックするコンデンサが入力に直列に接続されます。ただし、信号に対象オフセットが固定されている場合、または変化が遅い場合は、通常、ユーザーはそのようなコンデンサをバイパスする「DC」カップリングを選択します。ほとんどのオシロスコープには DC 入力オプションがあります。便宜上、画面上で現在 0 ボルト入力が表示されている場所を確認するために、多くのオシロスコープには入力を切断して接地する 3 番目のスイッチ位置 (通常は「GND」と表示) があります。この場合、ユーザーは垂直位置コントロールを使用してトレースを中央に配置することがよくあります。

より高性能なオシロスコープには極性セレクターが搭載されています。通常、正の入力はトレースを上方向に移動しますが、極性セレクターには「反転」オプションがあり、正の信号はトレースを下方向に偏向させます。

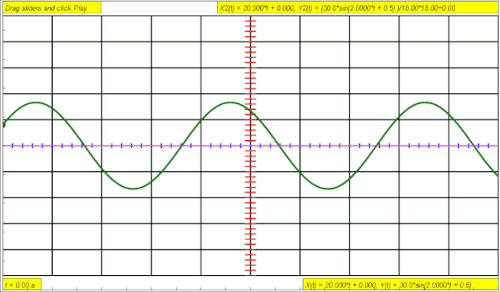

垂直位置コントロールは、表示されたトレース全体を上下に移動します。これは、入力のないトレースを目盛りの中心線に正確に設定するために使用しますが、限られた量だけ垂直方向にオフセットすることもできます。直接結合により、このコントロールを調整することで、入力の限られた DC 成分を補正できます。

このコントロールは、より複雑なオシロスコープにのみ搭載されており、外部水平入力の感度を調整できます。機器が XY モード、つまり内部水平スイープがオフになっている場合にのみアクティブになります。

水平位置コントロールは、ディスプレイを横方向に移動します。通常はトレースの左端を目盛りの左端に設定しますが、必要に応じてトレース全体を移動することもできます。このコントロールは、一部の機器で XY モード トレースを横方向に移動したり、垂直位置と同様に限られた DC 成分を補正したりすることもできます。

通常、各入力チャネルには独自の感度、結合、および位置コントロールのセットがありますが、一部の 4 トレース オシロスコープでは、3 番目と 4 番目のチャネルに対して最小限のコントロールしか備えていません。

デュアル トレース オシロスコープには、どちらかのチャネルのみ、両方のチャネル、または (一部の) X-Y 表示 (X 偏向に 2 番目のチャネルを使用) を選択するためのモード スイッチがあります。両方のチャネルが表示されている場合、一部のオシロスコープではチャネル切り替えのタイプを選択できますが、その他のオシロスコープでは、タイプはタイムベース設定によって異なります。手動で選択できる場合、チャネル切り替えはフリー ランニング (非同期) または連続スイープ間で行うことができます。一部の Philips デュアル トレース アナログ オシロスコープには高速アナログ乗算器があり、入力チャネルの積を表示できます。

マルチトレース オシロスコープには、チャネルごとにチャネルのトレースの表示を有効または無効にするスイッチがあります。

これらには、較正済みで、多くの場合可変である遅延スイープ タイムベースのコントロールが含まれます。最も遅い速度は、最も遅いメイン スイープ速度より数段階速くなりますが、最も速い速度は通常同じです。較正済みのマルチターン遅延時間コントロールは、広範囲で高解像度の遅延設定を提供します。メイン スイープの全期間に及び、その読み取り値は目盛りの目盛りに対応します (ただし、はるかに細かい精度です)。その精度もディスプレイの精度より優れています。

スイッチで表示モードを選択します: メインスイープのみ、遅延スイープが進んでいるときに明るい領域が表示される、遅延スイープのみ、または (一部の) 組み合わせモード。

優れた CRT オシロスコープには、遅延スイープの輝度コントロールが備わっており、メインスイープごとに 1 回だけ発生する、はるかに高速な遅延スイープの暗いトレースを可能にします。このようなオシロスコープには、メインスイープと遅延スイープの両方を多重化して表示するためのトレース分離コントロールも備わっている可能性があります。

スイッチでトリガー ソースを選択します。トリガー ソースは、外部入力、デュアル トレースまたはマルチ トレース オシロスコープの垂直チャネルの 1 つ、または AC ライン (主電源) 周波数のいずれかです。別のスイッチで、自動トリガー モードを有効または無効にしたり、オシロスコープにシングル スイープが用意されている場合はシングル スイープを選択したりできます。スプリング リターン スイッチの位置またはプッシュボタンのいずれかでシングル スイープが起動します。

トリガー レベル コントロールはトリガーを生成するために必要な電圧を変化させ、スロープ スイッチは選択したトリガー レベルで正極性または負極性を選択します。

変化しない、またはゆっくりと（視覚的に）変化する波形を持つが、均等間隔ではない時間に発生するイベントを表示するために、最新のオシロスコープにはトリガースイープが搭載されています。連続的に動作するスイープ発振器を備えた旧式の単純なオシロスコープと比較すると、トリガースイープオシロスコープははるかに多用途です。

トリガースイープは、信号上の選択されたポイントから開始され、安定した表示を実現します。このように、トリガーを使用すると、正弦波や方形波などの周期的な信号だけでなく、単一パルスや固定レートで繰り返されないパルスなどの非周期的な信号も表示できます。

トリガー スイープでは、ビームが画面の右端に到達するたびに、スコープはビームを消してスイープ回路のリセットを開始します。ホールドオフと呼ばれる一定時間(一部の高性能オシロスコープではフロント パネルのコントロールで延長可能) の間、スイープ回路は完全にリセットされ、トリガーを無視します。ホールドオフが経過すると、次のトリガーによってスイープが開始されます。トリガー イベントは通常、入力波形が指定された方向 (正方向または負方向、トリガー極性) でユーザー指定のしきい値電圧 (トリガー レベル) に到達したときです。

場合によっては、可変ホールドオフ時間は、観測するイベントの前に発生する干渉トリガーをスイープで無視するのに便利です。繰り返しの複雑な波形の場合、可変ホールドオフにより、他の方法では実現できない安定した表示が可能になります。

トリガーホールドオフは、トリガー後の一定期間を定義し、その間はスイープを再度トリガーすることはできません。これにより、複数のエッジを持つ波形の安定した表示を確立しやすくなります。そうしないと、追加のトリガーが発生します。^[11]

次の繰り返し波形を想像してください。

緑の線は波形、赤い垂直部分線はトリガーの位置、黄色の線はトリガー レベルを表します。スコープが単純に立ち上がりエッジごとにトリガーするように設定されている場合、この波形はサイクルごとに 3 つのトリガーを発生させます。

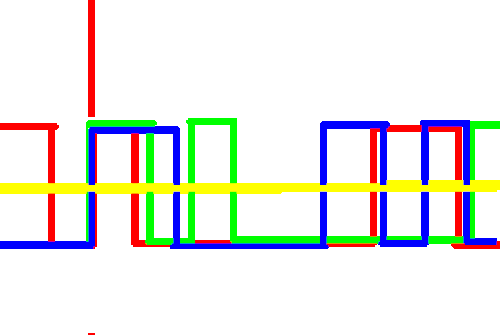

信号がかなり高周波であると仮定すると、スコープの表示はおそらく次のようになります。

実際のスコープでは、各トリガーは同じチャネルなので、すべて同じ色になります。

スコープはサイクルごとに 1 つのエッジのみでトリガーすることが望ましいため、ホールドオフを波形の周期よりわずかに短く設定する必要があります。これにより、サイクルごとにトリガーが複数回発生するのを防ぎながら、次のサイクルの最初のエッジでトリガーすることができます。

トリガースイープでは、トリガーがない場合、空白の画面が表示されることがあります。これを回避するため、これらのスイープには、トレースが常に表示されるようにフリーランニングトリガーを生成するタイミング回路が含まれています。これは、コントロールでは「自動スイープ」または「自動スイープ」と呼ばれます。トリガーが到着すると、タイマーは疑似トリガーの提供を停止します。ユーザーは通常、繰り返し率が低い場合は自動スイープを無効にします。

入力信号が周期的である場合、スイープ繰り返しレートを調整して、波形の数サイクルを表示できます。初期の (真空管) オシロスコープと最も安価なオシロスコープには、連続的に動作するスイープ発振器があり、校正されていません。このようなオシロスコープは非常にシンプルで、比較的安価で、ラジオの修理や一部のテレビの修理に役立ちました。電圧や時間の測定は可能ですが、追加の機器が必要であり、非常に不便です。これらは主に定性的な計測器です。

これらには、いくつかの（広い間隔の）周波数範囲があり、特定の範囲内で比較的広範囲の連続周波数制御が可能です。使用時には、スイープ周波数は入力周波数の約数よりわずかに低く設定され、通常は入力信号の少なくとも 2 サイクルを表示します（すべての詳細が表示されます）。非常にシンプルなコントロールにより、調整可能な量の垂直信号（または関連する外部信号）がスイープ発振器に送られます。信号は、フリーランニングで発生するよりも早くビーム ブランキングとスイープ リトレースをトリガーし、表示が安定します。

一部のオシロスコープでは、これらが提供されています。ユーザーは、スイープ回路を手動でアームします (通常はプッシュボタンまたは同等のものを使用)。「アーム」とは、トリガーに応答する準備ができていることを意味します。スイープが完了するとリセットされ、再度アームされるまで再度スイープは行われません。このモードは、オシロスコープのカメラと組み合わせることで、単発イベントをキャプチャします。

トリガーの種類は次のとおりです。

• 外部トリガー、スコープの専用入力に接続された外部ソースからのパルス。
• エッジ トリガーは、入力信号が指定された方向に指定されたしきい値電圧を超えるとパルスを生成するエッジ検出器です。これらは最も一般的なトリガー タイプです。レベル コントロールはしきい値電圧を設定し、スロープ コントロールは方向 (負または正) を選択します。(説明の最初の文は、一部のデジタル ロジック回路への入力にも適用されます。これらの入力には固定しきい値と極性応答があります。)
• ビデオ トリガー( TV トリガーとも呼ばれる)は、 PALやNTSCなどのビデオ形式から同期パルスを抽出し、すべてのライン、指定されたライン、すべてのフィールド、またはすべてのフレームでタイムベースをトリガーする回路です。この回路は通常、波形モニターデバイスに搭載されていますが、より高性能なオシロスコープにはこの機能が搭載されているものもあります。
• 遅延トリガーは、エッジ トリガーの後、スイープを開始する前に指定された時間待機します。遅延スイープで説明したように、トリガー遅延回路 (通常はメイン スイープ) は、この遅延を既知で調整可能な間隔まで延長します。このようにして、オペレーターは長いパルス列内の特定のパルスを調べることができます。

最近のオシロスコープの設計には、より洗練されたトリガー方式が組み込まれているものもあります。これについては、この記事の最後で説明します。

より高度なアナログ オシロスコープには、遅延スイープ用の 2 番目のタイムベースが含まれています。遅延スイープでは、メイン タイムベースの選択された小さな部分を非常に詳細に表示できます。メイン タイムベースは制御可能な遅延として機能し、その後、遅延タイムベースが開始されます。遅延が経過すると開始することも、遅延が経過した後にのみトリガーすることもできます。通常、遅延タイムベースはより高速なスイープに設定され、1000:1 などの非常に高速になることもあります。極端な比率では、連続するメイン スイープの遅延のジッターによって表示が劣化しますが、遅延スイープ トリガーによってこれを克服できます。

ディスプレイには、メイン タイムベース、遅延タイムベースのみ、またはそれらの組み合わせのいずれかのモードで垂直信号が表示されます。遅延スイープがアクティブな場合、遅延スイープが進行する間、メイン スイープ トレースが明るくなります。一部のオシロスコープにのみ搭載されている 1 つの組み合わせモードでは、遅延スイープが開始されるとトレースがメイン スイープから遅延スイープに変わりますが、遅延が長い場合は遅延高速スイープの表示が少なくなります。別の組み合わせモードでは、メイン スイープと遅延スイープが多重化 (交互に表示) され、両方が同時に表示されます。トレース分離コントロールによって、これらが移動されます。DSO は、遅延タイムベース自体を提供しなくても、このように波形を表示できます。

2 つの垂直入力を持つオシロスコープはデュアル トレース オシロスコープと呼ばれ、非常に便利で普及しています。シングル ビーム CRT を使用して入力を多重化し、通常は 2 つのトレースを同時に表示できるほど高速に切り替えます。トレースの数が多いオシロスコープはそれほど一般的ではありません。これらのオシロスコープでは 4 つの入力が一般的ですが、必要に応じてスイープ トリガー信号を表示できるものもいくつかあります (たとえば Kikusui)。マルチ トレース オシロスコープの中には、外部トリガー入力をオプションの垂直入力として使用するものや、最小限のコントロールのみを備えた 3 番目と 4 番目のチャネルを持つものもあります。いずれの場合も、入力は個別に表示される場合は時間多重化されますが、デュアル トレース オシロスコープでは、入力を加算してリアルタイムのアナログ合計を表示できることがよくあります。1 つのチャネルを反転しながら加算すると、どちらのチャネルも過負荷になっていなければ、チャネル間の差が表示されます。この差モードでは、中程度の性能の差動入力を提供できます。

チャンネルの切り替えは、スイープ周波数に対して非同期、つまりフリーランニングにすることも、各水平スイープの完了後に行うこともできます。非同期切り替えは通常「チョップド」と指定され、スイープ同期は「オルタネート」と指定されます。特定のチャンネルが交互に接続および切断されるため、「チョップド」と呼ばれます。マルチトレース オシロスコープも、チョップド モードまたはオルタネート モードのいずれかでチャンネルを切り替えます。

一般的に、チョップ モードは低速スイープに適しています。内部チョッピング レートがスイープ繰り返しレートの倍数になり、トレースに空白が生じる可能性がありますが、実際にはこれが問題になることはほとんどありません。1 つのトレースのギャップは、次のスイープのトレースによって上書きされます。一部のオシロスコープには、この偶発的な問題を回避するために、変調チョッピング レートが搭載されています。ただし、代替モードは高速スイープに適しています。

真のデュアル ビーム CRT オシロスコープは存在しましたが、一般的ではありませんでした。1 つのタイプ (Cossor、英国) は、CRT にビーム スプリッター プレートがあり、スプリッターの後にシングル エンド偏向がありました。他のタイプは 2 つの完全な電子銃を備えており、CRT の製造時に軸 (回転) の機械的な位置合わせを厳密に制御する必要がありました。ビーム スプリッター タイプは両方の垂直チャネルに共通の水平偏向を持っていましたが、デュアル ガン オシロスコープは個別のタイム ベースを持つことも、両方のチャネルに 1 つのタイム ベースを使用することもできます。過去数十年間に、マルチ ガン CRT (最大 10 個のガン) が製造されました。10 個のガンでは、エンベロープ (バルブ) は全長にわたって円筒形でした。(オシロスコープの歴史の「CRT の発明」も参照してください。)

アナログ オシロスコープでは、垂直増幅器は表示する信号を取得し、CRT のビームを偏向させるのに十分な大きさの信号を提供します。高性能のオシロスコープでは、信号を 1 マイクロ秒未満遅延します。最大偏向は、少なくとも目盛りの端をいくらか超え、通常は画面から少し離れたところになります。増幅器は、入力を正確に表示するために歪みが少なく (線形である必要があります)、過負荷からすばやく回復する必要があります。また、時間領域応答は、過渡現象を正確に表す必要があります (オーバーシュート、丸み、平坦なパルス トップの傾きが最小限である必要があります)。

垂直入力は、過負荷を防ぐために大きな信号を減らすために、周波数補正ステップ減衰器に送られます。減衰器は 1 つ以上の低レベル ステージに供給され、次にゲイン ステージ (および遅延がある場合は遅延ライン ドライバ) に供給されます。後続のゲイン ステージは最終出力ステージにつながり、そこで CRT の静電偏向のために大きな信号振幅 (数十ボルト、場合によっては 100 ボルト以上) が生成されます。

デュアルおよびマルチトレース オシロスコープでは、内部の電子スイッチが 1 つのチャネルの初期段階のアンプの比較的低レベルの出力を選択し、それを垂直アンプの次の段階に送信します。

フリーランニング (「チョップ」) モードでは、発振器 (スイッチ ドライバーの単なる異なる動作モードである可能性があります) は、切り替え前にビームをブランクにし、切り替え過渡が安定した後にのみビームをブランク解除します。

アンプの途中には、信号から内部トリガーするためのスイープ トリガー回路へのフィードがあります。このフィードは、デュアル トレースまたはマルチ トレース オシロスコープの個々のチャネルのアンプから供給されます。チャネルは、トリガー ソース セレクターの設定によって異なります。

このフィードは遅延 (ある場合) に先行し、これによりスイープ回路は CRT をアンブランクにして前方スイープを開始し、CRT がトリガー イベントを表示できるようになります。高品質のアナログ遅延はオシロスコープに適度なコストを追加するため、コスト重視のオシロスコープでは省略されます。

遅延自体は、フレキシブルで磁気的に柔らかいコアの周りに 1 組の導体が巻かれた特殊なケーブルによって発生します。コイルは分散インダクタンスを提供し、ワイヤに近い導電層は分散キャパシタンスを提供します。この組み合わせは、単位長さあたりかなりの遅延を伴う広帯域伝送ラインです。遅延ケーブルの両端は、反射を避けるためにインピーダンスを一致させる必要があります。

最近のオシロスコープのほとんどは電圧入力が複数あるため、ある変動電圧を別の変動電圧に対してプロットすることができます。これは、ダイオードなどのコンポーネントのIV 曲線 (電流対電圧特性)やリサージュ パターンをグラフ化する場合などに特に便利です。リサージュ図形は、オシロスコープを使用して複数の入力信号間の位相差を追跡する方法の一例です。これは、ステレオ ジェネレータが適切に調整されていることを確認するために、放送技術で左右のステレオチャンネルをプロットする場合に非常によく使用されます。歴史的には、安定したリサージュ図形は、2 つの正弦波の周波数関係が比較的単純で、数値的に小さい比率であることを示すために使用されていました。また、同じ周波数の 2 つの正弦波間の位相差も示していました。

XYモードでは、オシロスコープをベクトルモニターとして使用して画像やユーザーインターフェイスを表示することもできます。Tennis for Twoなどの初期のゲームの多くは、オシロスコープを出力デバイスとして使用していました。^[12]

XY CRT ディスプレイで信号が完全に失われるということは、ビームが静止し、小さな点に当たることを意味します。明るさが高すぎると、蛍光体が焼ける危険があります。このような損傷は、以前使用されていた蛍光体が焼けやすいため、古いスコープでよく見られました。一部の専用 XY ディスプレイでは、入力がない場合、ビーム電流が大幅に減少するか、ディスプレイが完全に空白になります。

一部のアナログ オシロスコープには Z 入力があります。これは通常、CRT グリッドに直接接続する入力端子です (通常はカップリング コンデンサ経由)。これにより、外部信号によってトレースの明るさを増減 (正の場合) したり (負の場合)、完全に消灯したりすることができます。明るく表示するためのカットオフ電圧範囲は、CRT の特性に応じて 10 ～ 20 ボルト程度です。

実際の応用例としては、既知の周波数の正弦波のペアを使用して円形のリサジュー図形を生成し、それより高い未知の周波数を Z 入力に適用する場合が挙げられます。これにより、連続した円が点の円に変わります。点の数に XY 周波数を掛けると、Z 周波数が得られます。この手法は、Z 周波数が XY 周波数の整数比であり、点の数が多くなりすぎて数えにくくならない場合にのみ機能します。

あらゆる実用機器と同様に、オシロスコープはすべての入力周波数に等しく応答するわけではありません。オシロスコープが効果的に表示できる正弦波周波数の範囲は、帯域幅と呼ばれます。帯域幅は主に Y 軸に適用されますが、X 軸のスイープは最高周波数の波形を表示できるほど高速である必要があります。

帯域幅は、感度が DC または最低 AC 周波数の 0.707 になる周波数 (3 dBの低下) として定義されます。^[13]入力周波数がそのポイントを超えると、オシロスコープの応答は急速に低下します。指定された帯域幅内では、応答は必ずしも正確に均一 (または「平坦」) である必要はありませんが、常に +0 ～ -3 dB の範囲内に収まる必要があります。ある情報源^[13]によると、指定された帯域幅の 20 % だけでも電圧測定の精度に顕著な影響があります。一部のオシロスコープの仕様では、指定された帯域幅内でより狭い許容範囲が規定されています。

プローブにも帯域幅の制限があり、関心のある周波数を適切に処理できるように選択して使用する必要があります。最も平坦な応答を実現するには、ほとんどのプローブを「補正」 (オシロスコープからのテスト信号を使用して実行される調整) して、プローブのケーブルのリアクタンスを考慮する必要があります。

関連するもう 1 つの仕様は立ち上がり時間です。これは、パルスの立ち上がりエッジでの最大振幅応答の 10% から 90% までにかかる時間です。これは、おおよそ次の式で帯域幅と関連しています。

帯域幅（Hz）×立ち上がり時間（秒）＝0.35。^[14]

たとえば、立ち上がり時間が 1 ナノ秒のオシロスコープの帯域幅は 350 MHz になります。

アナログ機器では、オシロスコープの帯域幅は垂直増幅器と CRT またはその他の表示サブシステムによって制限されます。デジタル機器では、アナログ/デジタル コンバータ(ADC) のサンプリング レートが要因となりますが、規定のアナログ帯域幅 (つまり機器全体の帯域幅) は通常、ADC のナイキスト周波数よりも低くなります。これは、アナログ信号増幅器の制限、ADC の前段にある アンチエイリアシング フィルタの意図的な設計、またはその両方によるものです。

デジタル オシロスコープの場合、連続サンプリング レートは、解決したい最高周波数の 10 倍にする必要があります。たとえば、約 2 MHz までの信号を測定する場合は、20 メガサンプル/秒のレートが適しています。これにより、アンチエイリアシング フィルタを 2 MHz の 3 dB ダウン ポイントと 10 MHz (ナイキスト周波数) の有効カットオフで設計でき、非常に急峻な(「ブリックウォール」) フィルタのアーティファクトを回避できます。

サンプリングオシロスコープは、信号が正確に、またはほぼ繰り返しの場合、サンプリングレートよりもかなり高い周波数の信号を表示できます。これは、入力波形の各連続繰り返しから 1 つのサンプルを取得することによって行われます。各サンプルは、トリガーイベントからの長い時間間隔で取得されます。次に、収集されたサンプルから波形が表示されます。このメカニズムは、「等価時間サンプリング」と呼ばれます。^[15]一部のオシロスコープは、オペレーターの選択により、このモードまたはより伝統的な「リアルタイム」モードのいずれかで動作できます。

一部のオシロスコープにはカーソルが付いています。カーソルは画面上で動かすことができる線で、2点間の時間間隔や2つの電圧の差を測定できます。古いオシロスコープの中には、単に移動可能な場所のトレースを明るくするだけのものもありました。これらのカーソルは、目盛り線を参照した視覚的な推定よりも正確です。^{[16] [17]}

より高品質の汎用オシロスコープには、テスト プローブの補正を設定するためのキャリブレーション信号が含まれています。これは (多くの場合) フロント パネルのテスト端子で利用できる一定のピークツーピーク電圧の 1 kHz 方形波信号です。一部の高品質のオシロスコープには、電流プローブをチェックおよび調整するための方形ループも備わっています。

時々、たまにしか起こらないイベントを見たい場合があります。このようなイベントを捉えるために、一部のオシロスコープ (ストレージ スコープと呼ばれる) では、最新のスイープを画面上に保存します。これはもともと、非常に短いイベントの画像でも長時間保存できる 特殊な CRT (ストレージ チューブ)を使用して実現されていました。

一部のデジタル オシロスコープは、ストリップ チャートレコーダーをエミュレートして、1 時間に 1 回という低速でスイープできます。つまり、信号が画面の右から左にスクロールします。この機能を備えたほとんどのオシロスコープは、10 秒に 1 回程度のスイープでスイープ モードからストリップ チャート モードに切り替わります。そうしないと、スコープが壊れているように見えるためです。つまり、データを収集しているのにドットが見えません。

現在のオシロスコープは、最も単純なモデルを除き、デジタル信号サンプリングを使用することが多いです。サンプルは高速のアナログ/デジタル コンバータに送られ、その後、すべての信号処理 (および保存) がデジタルで行われます。

多くのオシロスコープは、さまざまな目的のプラグイン モジュールに対応しています。たとえば、比較的狭い帯域幅の高感度アンプ、差動アンプ、4 チャネル以上のアンプ、非常に高い周波数の繰り返し信号用のサンプリング プラグイン、オーディオ/超音波スペクトル アナライザーなどの特殊用途のプラグイン、比較的高いゲインを持つ安定したオフセット電圧の直接結合チャネルなどです。

スコープの最も頻繁な用途の 1 つは、故障した電子機器のトラブルシューティングです。たとえば、電圧計ではまったく予想外の電圧が示される場合、スコープを使用すると回路が振動していることがわかることがあります。また、パルスの正確な形状やタイミングが重要な場合もあります。

たとえば、電子機器では、スコープを単純な信号トレーサーとして使用して、ステージ間の接続 (電子ミキサー、電子発振器、増幅器など) を「プローブ」して、予想される信号を調べることができます。予想される信号が存在しないか正しくない場合は、電子機器の前段が正しく動作していません。ほとんどの障害は単一のコンポーネントの障害によって発生するため、各測定によって、複雑な機器のステージの一部が機能しているか、障害の原因ではないことが示されます。

故障した段階が見つかったら、さらに調査を進めることで、熟練した技術者はどのコンポーネントが故障したかを正確に判断できます。コンポーネントを交換すると、ユニットは正常に動作するよう復旧するか、少なくとも次の故障を特定できます。この種のトラブルシューティングは、ラジオやテレビの受信機、オーディオ アンプでは一般的ですが、電子モーター ドライブなどのまったく異なるデバイスにも適用できます。

もう 1 つの用途は、新しく設計された回路をチェックすることです。新しく設計された回路は、設計エラー、電圧レベルの不良、電気ノイズなどが原因で誤動作することが多々あります。デジタル エレクトロニクスは通常、クロックで動作するため、クロック信号とクロックに依存するテスト信号の両方を表示するデュアル トレース スコープが便利です。ストレージ スコープは、不具合のある動作を引き起こすまれな電子イベントを「キャプチャ」するのに役立ちます。

オシロスコープは、リアルタイムソフトウェア開発中に、期限の遅れや最悪の遅延などを確認するためによく使用されます。 ^[18]

•
  ヘテロダイン
•
  AC のハム音
•

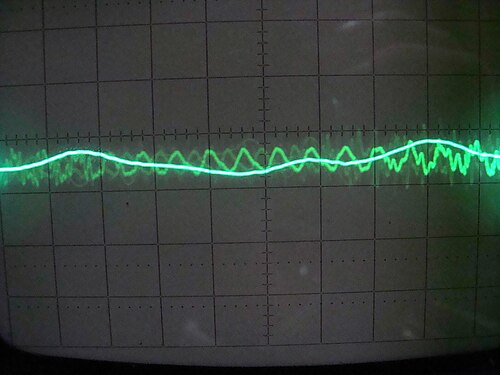

  低周波信号と高周波信号の合計
•

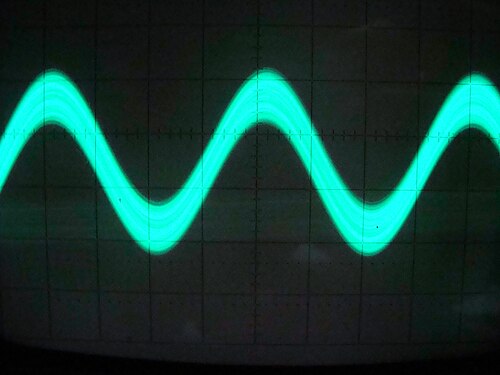

  正弦波のフィルタが不良
•
  デュアルトレース、各トレースに異なる時間ベースを表示

1970 年代に点火システムの分析用に初めて登場した自動車用オシロスコープは、電子エンジン管理システム、ブレーキおよび安定性システムのセンサーと出力信号をテストするための重要なワークショップ ツールになりつつあります。一部のオシロスコープは、自動車アプリケーションで一般的に使用されるCAN バスなどのシリアル バス メッセージをトリガーおよびデコードできます。

今日の多くのオシロスコープは、外部ソフトウェアによるリモート機器制御を可能にするために、1 つ以上の外部インターフェイスを備えています。これらのインターフェイス (またはバス) には、 GPIB、イーサネット、シリアル ポート、USB、Wi-Fiなどがあります。

次のセクションでは、利用可能なさまざまなタイプとモデルについて簡単に説明します。詳細については、別の記事を参照してください。

最も初期かつ最も単純なタイプのオシロスコープは、CRT、垂直増幅器、タイムベース、水平増幅器、および電源で構成されていました。これらは現在、「アナログ」スコープと呼ばれ、1990 年代以降に普及した「デジタル」スコープと区別されています。

アナログ スコープには、波のサイズを測定するための較正済み基準グリッドが必ずしも含まれているわけではなく、従来の意味での左から右にスイープする線分としての波を表示しない場合があります。代わりに、基準信号を 1 つの軸に、測定する信号をもう 1 つの軸に入力することで、信号分析に使用できます。基準信号と測定信号が振動している場合、リサージュ曲線と呼ばれる複雑なループ パターンが生成されます。曲線の形状を解釈することで、基準信号に対する測定信号の特性を特定でき、広範囲の振動周波数で役立ちます。

デュアル ビーム アナログ オシロスコープは、2 つの信号を同時に表示できます。特殊なデュアル ビーム CRT は、2 つの別々のビームを生成し、偏向させます。マルチ トレース アナログ オシロスコープは、チョップ スイープと交互スイープを使用してデュアル ビーム表示をシミュレートできますが、これらの機能では同時表示は提供されません。(リアルタイム デジタル オシロスコープはデュアル ビーム オシロスコープと同じ利点を提供しますが、デュアル ビーム表示は必要ありません。) デュアル トレース オシロスコープの欠点は、トレースをすばやく切り替えることができず、2 つの高速過渡イベントをキャプチャできないことです。デュアルビームオシロスコープは、これらの問題を回避します。

トレース ストレージは、一部のアナログ スコープで利用できる追加機能です。これらのスコープでは、直接表示ストレージ CRT が使用されています。ストレージにより、通常は 1 秒未満で消えてしまうトレース パターンを、数分間またはそれ以上画面上に表示することができます。その後、電気回路を意図的にアクティブにして、画面上のトレースを保存および消去することができます。

アナログ デバイスは継続的に変化する電圧を使用しますが、デジタル デバイスは電圧のサンプルに対応する数値を使用します。デジタル オシロスコープの場合、アナログ - デジタル コンバーター (ADC) が測定された電圧をデジタル情報に変換します。

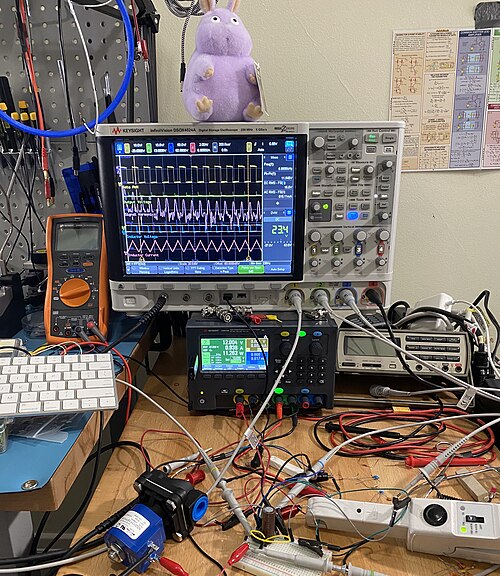

デジタルストレージオシロスコープ（略してDSO）は、今日ではほとんどの産業用途で標準的なタイプのオシロスコープであり、初心者向けのオシロスコープの低価格のおかげで、趣味人でも使用できます。アナログストレージスコープの静電ストレージ方式をデジタルメモリに置き換えたもので、サンプルデータを劣化させることなく必要な期間保存し、ストレージタイプのCRTの明るさの問題なしに表示します。また、高速デジタル信号処理回路による信号の複雑な処理も可能です。^[1]

標準的なDSOは、ADCのサンプリングレートの半分未満の帯域幅の信号しか捕捉できない（ナイキスト限界と呼ばれる）。DSOのバリエーションには、デジタルサンプリングオシロスコープと呼ばれるものがあり、これは、波形が繰り返しパルスで構成される高速通信信号などの特定の種類の信号に対してこの限界を超えることができる。このタイプのDSOは、ナイキスト限界よりもはるかに低い周波数で意図的にサンプリングし、信号処理を使用して典型的なパルスの複合ビューを再構築する。^[19]

ロジックアナライザはオシロスコープに似ていますが、各入力信号に対してアナログ波形の形状なしでロジック レベルのみを提供します。一方、ミックスド シグナル オシロスコープ (または MSO) には、少数のアナログ チャネル (通常 2 または 4) と多数のロジック チャネル (通常 16) の 2 種類の入力があります。アナログ信号とロジック信号を正確に時間的に相関させる機能を備えているため、オシロスコープとロジック アナライザを別々に使用する場合に比べて大きな利点があります。通常、ロジック チャネルはグループ化されてバスとして表示され、各バスの値はディスプレイの下部に 16 進数または 2 進数で表示されます。ほとんどの MSO では、アナログ チャネルとロジック チャネルの両方にトリガーを設定できます。

ミックスド ドメイン オシロスコープ (MDO) は、専用の FFT ベースのスペクトル アナライザ機能専用に追加の RF 入力が付属するオシロスコープです。多くの場合、この RF 入力は従来のアナログ入力チャネルよりも高い帯域幅を提供します。これは、通常のアナログ入力を使用する従来のデジタル オシロスコープの FFT 機能とは対照的です。一部の MDO では、時間領域でのイベント (特定のシリアル データ パッケージなど) と周波数領域で発生するイベント (RF 送信など) の時間相関が可能です。

ハンドヘルド オシロスコープは、多くのテストおよびフィールド サービス アプリケーションに役立ちます。現在、ハンドヘルド オシロスコープは、液晶ディスプレイを使用したデジタル サンプリング オシロスコープであるのが一般的です。

多くのハンドヘルドおよびベンチ オシロスコープでは、すべての入力チャネルに共通の接地基準電圧があります。複数の測定チャネルを同時に使用する場合、すべての入力信号は同じ電圧基準を持つ必要があり、共有されるデフォルトの基準は「アース」です。差動プリアンプまたは外部信号アイソレータがない場合、この従来のデスクトップ オシロスコープはフローティング測定には適していません。(オシロスコープのユーザーが、信号コモンをアース グランドから分離しようとして、ベンチトップ オシロスコープの電源コードの接地ピンを壊すことがあります。この方法は、機器キャビネットの浮遊容量全体が回路に接続されるため、信頼性がありません。また、安全接地接続を壊すと危険であり、取扱説明書ではこれを強く推奨していません。)

オシロスコープの一部のモデルには、信号基準レベル端子が相互に接続されていない絶縁入力があります。各入力チャネルは、独立した信号基準レベルを使用して「フローティング」測定を行うために使用できます。オシロスコープの入力の片側を回路信号コモンまたは接地基準に接続せずに測定を行うことができます。

利用可能な分離は以下のように分類されます。

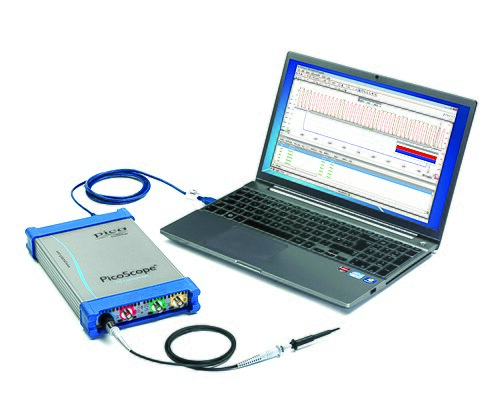

一部のデジタル オシロスコープは、機器の表示と制御に PC プラットフォームに依存しています。これは、内部 PC プラットフォーム (PC メインボード) を備えたスタンドアロン オシロスコープの形、またはUSBまたはLAN経由で別の PC またはラップトップに接続する外部オシロスコープの形をとることができます。

さまざまな技術分野で使用されている多数の計測器は、実際には入力、キャリブレーション、コントロール、ディスプレイ キャリブレーションなどを備えたオシロスコープであり、特定のアプリケーションに特化して最適化されています。このようなオシロスコープ ベースの計測器の例には、テレビ番組のビデオ レベルを分析するための波形モニターや、バイタル ファンクション モニター、心電図および脳波計測器などの医療機器があります。自動車修理では、点火アナライザーを使用して各シリンダーのスパーク波形を表示します。これらはすべて本質的にオシロスコープであり、1 つ以上の入力信号の経時的な変化をX - Yディスプレイに表示するという基本的なタスクを実行します。

その他の計測器は、測定結果を反復的な電気信号に変換し、表示要素としてオシロスコープを組み込んでいます。このような複雑な測定システムには、スペクトル アナライザ、トランジスタ アナライザ、および時間領域反射計(TDR) が含まれます。オシロスコープとは異なり、これらの計測器は刺激を自動的に生成したり、測定パラメータをスイープしたりします。

• 目のパターン
• フォノデイク
• オシロスコープゲーム「Tennis for Two」
• 時間領域反射測定

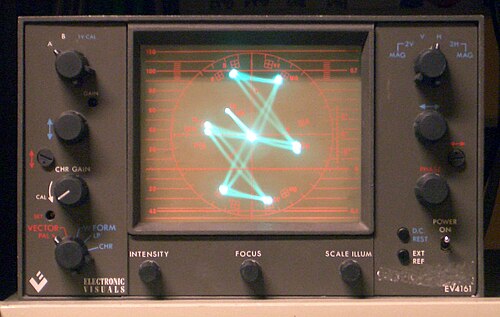

• ベクトルスコープ
• 波形モニター
