トップキャップ

真空管技術において、トップキャップは、電極の 1 つを接続する管エンベロープの上部にある端子であり、他の電極は管ソケットを介して接続されます。

トップキャップは主に次のような用途に使用されます。

• アンプまたは同様の真空管制御グリッド接続。低信号回路を他の真空管接続から分離することで、回路の安定性を高めます。

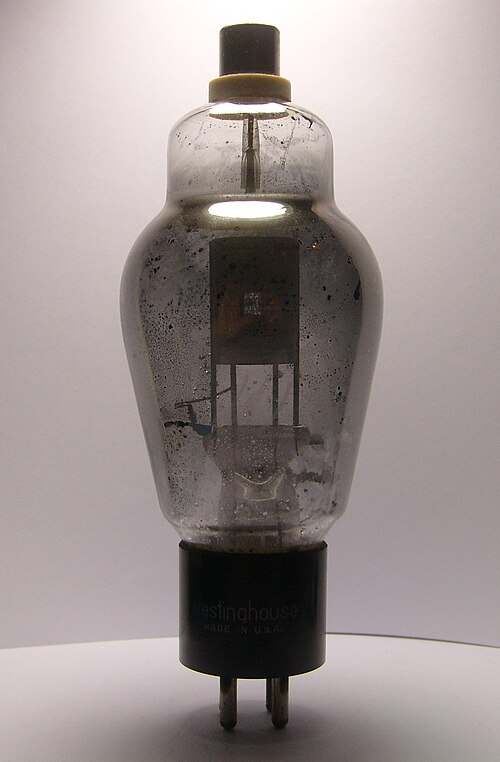

• 陽極接続により高圧回路を分離し、より高い電圧を使用できるようになります。

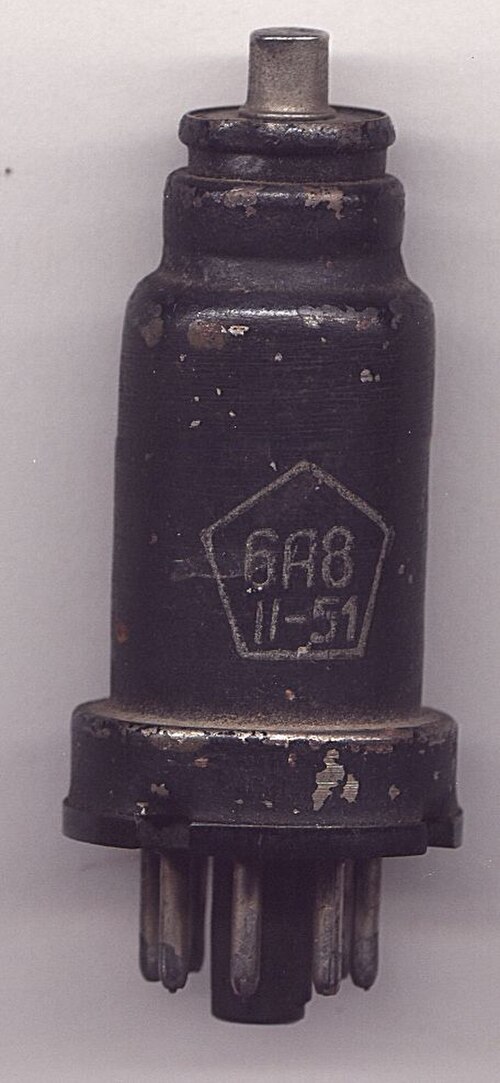

• 物理的な利便性。周波数変換器のグリッド トップ キャップは、隣接するコイルに直接接続できます。出力管のアノード トップ キャップは、フライングリード線によって出力トランスに直接接続できます。リード線が短いほど、一般に安定性が高くなります。

いくつかの増幅管では、対称的に配置された 2 つのトップ キャップが使用されており、1 つはアノード用、もう 1 つはグリッド用です。

オーディオ アンプの真空管アプリケーションでは、トップ キャップはもともとグリッド接続に使用されており、サービスマンは端子に湿った指を当てて、スピーカーから発生するハム音を聞き、ステージとそれに続く回路が動作しているかどうかを確認できました。この方法は、アノード トップ キャップがアンプ ステージに初めて導入されたときに、いくつかの厄介な事故を引き起こしました (アノード トップ キャップは、整流器でしばらく使用されていました)。
