12AX7

12AX7
12AX7
分類	デュアル三極管
サービス	クラスAアンプ
身長	2.2インチ（56mm）
直径	0.8インチ（20mm）
陰極
カソードタイプ	間接加熱
ヒーター電圧	12.6 V (直列) 6.3 V (並列)
ヒーター電流	150 mA (直列) 300 mA (並列)
アノード
最大消費電力ワット	セクションごとに1つ
最大電圧	300V
ソケット接続

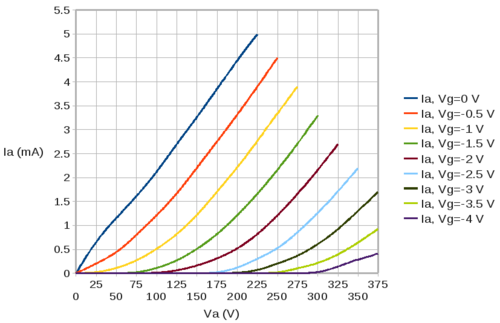

典型的なクラスAアンプの動作
増幅係数	100
陽極電圧	250V
陽極電流	1.2mA
バイアス電圧	−2ボルト
陽極抵抗	62.5kΩ
参考文献
シルバニア 12AX7 データシート

12AX7 （ECC83 ^[1]とも呼ばれる）は、高電圧利得を備えた小型のデュアル三極真空管です。 1946年頃にニュージャージー州カムデンのRCAエンジニア^[2]によって開発され、開発番号A-4522で、1947年9月15日に12AX7の識別番号で一般販売されました。

12AX7 は、もともとオーディオ用途の 6SL7 デュアル三極管アンプ チューブ ファミリーの代替品として開発されました。ギター チューブ アンプの人気の選択肢として、このような機器で継続的に使用されていることから、発売以来継続的に生産されている数少ない小信号真空管の 1 つとなっています。

12AX7 は、基本的に 6AV6 (ダブル ダイオード トライオード) の 2 つのトライオードで構成されたツイン トライオードです。6AV6 は、オクタル 6SQ7 (AM ラジオで使用されるダブル ダイオード トライオード) のトライオードとツイン ダイオードを小型に再パッケージ化 (カソードは 1 つだけ) したもので、それ自体は 1930 年製の古いタイプ 75 トライオード ダイオードに非常に似ています。

12AX7 は、高ゲイン (通常増幅率 100)、低プレート電流の三極管で、低レベルのオーディオ電圧増幅に最適です。この用途では、オーディオ アンプのプリアンプ (入力および中間レベル) 段に広く使用されています。ミラー容量が比較的高いため、無線周波数での使用には適していません。

通常、12AX7 三極管は、ほとんどのギター アンプでは 100 kΩ、ハイファイ機器では 220 kΩ 以上の高抵抗プレート抵抗で構成されます。グリッド バイアスは、ほとんどの場合、カソード抵抗によって提供されます。カソード抵抗がバイパスされていない場合、負帰還が導入され、12AX7 の各半分は、約 30 の標準的な電圧ゲインを提供します。プレート インピーダンスを一致させる必要があるため、増幅率は基本的に最大ステージ ゲインの 2 倍になります。したがって、電圧の半分は静止時に真空管にかかり、残りの半分は負荷抵抗にかかります。カソード抵抗をバイパスすると、AC 負帰還を減らすか排除してゲインを増やすことができます。最大ゲインは、100k プレート負荷、センター バイアスおよびバイパス カソードで約 60 倍になり、プレート負荷が大きいほど高くなります。^[3]

${\displaystyle A_{v}=\mu \times R_{tot}/(r_{P}+R_{tot}+(R_{K}\times (\mu +1))}$

ここで= 電圧ゲイン、はバルブの増幅率、は内部プレート抵抗、はカソード抵抗、は(外部プレート抵抗)と の並列接続です。カソード抵抗をバイパスする場合は を使用します。 ${\displaystyle A_{v}}$${\displaystyle \mu}$${\displaystyle r_{P}}$${\displaystyle R_{K}}$${\displaystyle R_{tot}}$${\displaystyle R_{P}}$${\displaystyle R_{load}}$${\displaystyle R_{K}=0}$

指定子の最初の「12」は、12 ボルトのヒーター要件を意味します。ただし、このチューブにはセンタータップ付きヒーターが備わっているため、6.3 V または 12.6 V のどちらのヒーター回路でも使用できます。

12AX7 は、最終的に世界中で製造され、すべて同じピン配列 (EIA 9A) を共有する双三極管真空管の大きなファミリーとなったものの最も一般的なメンバーです。ほとんどは、オプションで直列 (12.6V、150 mA) または並列 (6.3V、300 mA) に配線できるヒーターを使用します。緊急時や異なるパフォーマンス特性のために互換性がある場合もある他の真空管には、12AT7、12AU7、12AV7、12AY7、低電圧の 12U7、および多くの 4 桁の EIA シリーズ双三極管があります。これらは、広範囲の電圧ゲインとトランスコンダクタンスにわたります。それぞれに異なるバージョンがあり、耐久性、低マイクロフォニック、安定性、寿命などが向上しています。

これらの他の設計は、12AX7 (電圧ゲインが100 である) よりも低い電圧ゲイン (より高いプレート電流と引き換えに) を提供し、高周波アプリケーションにより適しています。 ${\displaystyle A_{v}}$

12AX7 に似たアメリカのデザイン:

• 12AD7 (1955 年 10 月 10 日 - 225mA ヒーター - 低音)
• 12AT7 ^[4]（1947年5月20日、デュアル6AB4、= 60）${\displaystyle A_{v}}$
• 12AU7（1946年10月18日、デュアル6C4、^[5] = 17-20）${\displaystyle A_{v}}$
• 12AV7 (1950年2月14日 - デュアル6BC4、= 37-41)${\displaystyle A_{v}}$
• 12AX7 (1947 年 9 月 15 日 - デュアル 6DR4、オクタル 6SL7 にも類似、= 100) デュアル 12AV6 (6AV6)${\displaystyle A_{v}}$
• 12AY7（1948年12月7日 - = 44、オーディオプリアンプ用）^[6]${\displaystyle A_{v}}$
• 12AZ7 (1951年3月2日 - 225mAヒーター、= 60)${\displaystyle A_{v}}$
• 12DF7 ( = 100、低マイクロフォニック)${\displaystyle A_{v}}$
• 12DT7 ( = 100)${\displaystyle A_{v}}$
• 12DW7 ^[7]（第一三極管：= 100、第二三極管：= 17）${\displaystyle A_{v}}$${\displaystyle A_{v}}$
• 12U7 ( = 20、12ボルトプレート電源の車載ラジオ用)${\displaystyle A_{v}}$

ヨーロッパでは一般的にミュラード・フィリップス管のECC83という名称で知られていますが、低ノイズ版の12AX7A、12AD7、6681、7025、7729、ヨーロッパ版のB339、B759、CV492、CV4004、CV8156、CV8222、ECC803、ECC803S、E2164、M8137、航空電子機器向けの低ゲイン低ノイズ版の5751と6851など、他のヨーロッパ版も存在します。

ヨーロッパでは、ある種の特殊品質のバルブは、名前の文字と数字を入れ替えて表記されることがよくありました。たとえば、E83CC は特殊品質の ECC83 です。米国では、12AX7WA のように指定に「W」が付いているものは、そのチューブが軍用グレードの、より信頼性の高い仕様に準拠していることを示します。

ヨーロッパの指定の「E」は、6.3 ボルトのヒーターを持つものとして分類されますが、アメリカの指定 12AX7 は、12.6 ボルトのヒーターを持つものとして分類されます。もちろん、どちらの電圧でも動作するように配線できます。

2022 年現在、^{[アップデート]}12AX7/ECC83 のバージョンは次のメーカーから入手可能です。

• ロシア： Sovtek、Electro-Harmonix 、 Svetlana、Tung-Sol、Mullardブランドの真空管を生産するNew Sensor
• スロバキア： JJ Electronic（年間生産量約200万台）
• 中国：衡陽電子、真空管^[8]はPsvaneとTAD ^[9]のブランド名で販売されている。同社は中国南部^[10]（旧桂光真空管工場）^{[11]に独立し}た製造施設を所有しており、最近、天津泉正工場（TJフルミュージック） ^[12]から旧小信号真空管製造ラインを買収した。

•

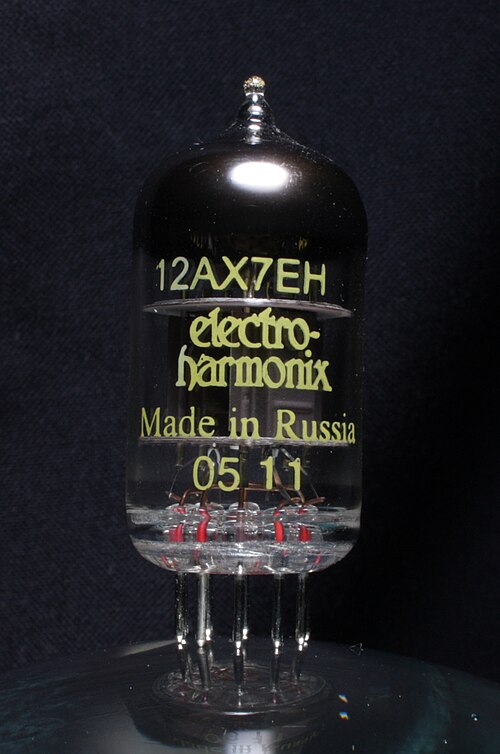

  エレクトロハーモニクス 12AX7EH
•

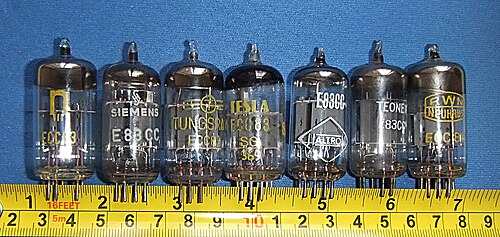

  12AX7のさまざまなブランド、サイズを示すメジャー付き
•
  動作中のタングスラムECC83
•
  フィリップス JAN 12AX7WA (陸軍海軍統合)
