プレート電極

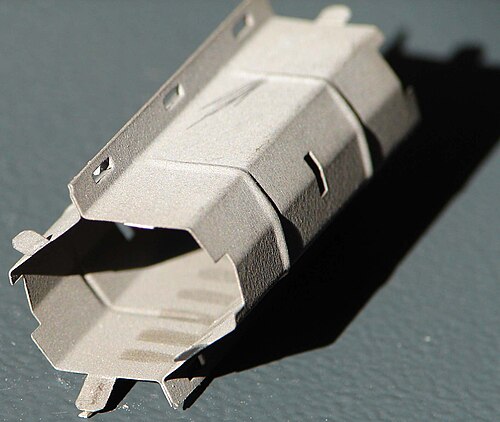

プレートは、英国では通常アノードと呼ばれ、真空管の一部を形成する電極の一種です。^[1]通常は金属板で作られ、管のガラス容器を貫通して管の底部の端子に至る電線に接続され、そこで外部回路に接続されます。プレートには正の電位が与えられ、その機能はカソードから放出された電子を引き付けて捕らえることです。平板の場合もありますが、他の電極を囲む円筒形または平らな開口部のある箱型であることの方が多いです。

プレートは、プレートとカソード間の電圧によって加速された電子が高速で衝突したときに発生する熱を放散する必要があります。真空管で使用される無駄な電力のほとんどは、プレートによって熱として放散されます。低電力の真空管では、プレートには通常、黒色のコーティングが施され、熱を放射するのに役立つ「フィン」が付いていることがよくあります。無線送信機に使用される電力真空管では、プレートはモリブデンなどの耐火金属で作られていることが多く、ガラスまたはセラミックの管の外皮から突き出ている大きなヒートシンクの一部であり、放射冷却、強制空気、または水によって冷却されます。^{[2] [3]}

初期の真空管の問題は二次放出でした。プレートに衝突した電子が他の電子を金属表面から叩き出す可能性があります。四極管などの一部の真空管では、これらの二次電子がチューブ内のグリッドなどの他の電極に吸収され、プレートから電流が流れ出ます。この電流によりプレート回路に負の抵抗が生じ、不要な寄生振動が発生する可能性があります。これを防ぐために、現代の真空管のほとんどのプレートには二次放出を減らす化学コーティングが施されています。

• アノード

• https://web.archive.org/web/20101007201649/http://pentalabs.com/tubeworks.html – 真空管の歴史
• 熱イオン検出器 – HJ van der Bijl (1919 年 10 月)
• 真空管の実際の仕組み - 大学レベルの初級数学を使用した熱電子放出と真空管の理論。
• 真空管に関する FAQ – rec.audio からの FAQ
• 熱電子管の発明。フレミングは熱電子管（または発振管）、つまり「ダイオード」を発見しました。

• シャイアーズ、ジョージ、「最初の電子管」、サイエンティフィック・アメリカン、1969 年 3 月、104 ページ。
• タイン、ジェラルド、 「真空管の物語」、Ziff Publishing、1943年、（1994年にPrompt Publicationsから再版）、30～83ページ。
• RCAラジオトロン設計者ハンドブック、1953 年 (第 4 版)。受信管の設計と応用に関する章が含まれています。
