QF 4.7インチ砲Mk I、II、III、IV [注4 ]は、1880年代後半から1890年代にかけてイギリスで開発された速射式の4.724インチ（120mm ）海軍および沿岸防衛砲のファミリーであり、様々な国の海軍で使用されました。また、イギリス陸軍の長距離砲として、様々な車輪付き砲架に搭載されました。砲身の長さはすべて40口径でした。
この砲はもともと、旧式のBL 5インチ（ 127mm）艦砲を置き換えるために設計された。コルダイトなどの現代の無煙火薬に最適化されており、BL 5インチ砲よりもはるかに迅速に装填・発射でき、使用する砲弾の重量もわずかに軽いだけだった。
これらの砲は、アームストロング・ホイットワース傘下のエルスウィック兵器会社によって設計・製造されました。これらは、底部に雷管が一体化された真鍮製の薬莢に推進薬を装填する新しい「QF」技術を活用するために開発されました。これにより、推進薬を布袋に装填し、発射のために別途摩擦式または打撃式の筒を薬室に取り付ける従来の「後装式」システムよりも速い発射速度が可能になりました。真鍮製の薬莢が薬室を密閉することで機構が軽量化され、同時に、前の発射で残ったくすぶる破片を洗浄したりスポンジで拭き取ったりする必要がなくなりました。これらの破片は、当時黒色火薬であった推進薬に早期に引火する可能性がありました。QFの原理は、1885年以降に製造されたはるかに小型のQF 3ポンド砲ホットキスやノルデンフェルトQF 3ポンド砲および6ポンド砲で成功を収めていました。
このクラスの最初のQF砲はエルスウィックでパターン「M」と命名され、1886年に海軍本部に提出された。[ 5 ]当初は36ポンド（16kg ）の砲弾用に設計されたが、徹底的な実験の後、45ポンド（20kg ）に延長された。 [ 6 ]実際にはイギリスではなくイタリアにM1889として採用された（下記参照）。[ 5 ]
これらはすぐに主要な輸出品目となり、 メートル法を採用した海軍の要求を満たすために、実際には4.724インチ（120mm）口径となった。4.7 インチはイギリスの呼称に使われる近似値である。マークIからマークIIIまでの砲は、エルスウィックの命名法によれば、それぞれパターンP、パターンQ、パターンTであった。3つとも構造の詳細が異なっていたが、チューブアンドフープ型であった。マークIVは、ワイヤー巻き要素を構造に組み込むことでこれらと異なっていた。最初に製造されたとき、すべて3モーションスクリュー閉鎖器を使用していたが、後に3モーションスクリューを改造して「A」サブタイプになったものや、シングルモーション閉鎖器（「B」タイプ）を取り付けたものもあった。3インチ鋼鉄（より一般的な真鍮製ではなく）の閉鎖ケースを備えた袋詰め装薬を使用するように改造された陸軍砲は、マークVIとして番号が変更された。[ 5 ]
当時のイギリスの前弩級戦艦や巡洋艦はこれらの砲を使用していた。総生産数は、マークIが154門、マークIIが91門、マークIIIが338門、マークIVが584門であった。イギリス海軍はこれらの砲のうち776門を直接受領し、陸軍はさらに110門を海軍に移管した。
ラトナ級機雷敷設艦は、ロンドン防衛のために高角対空砲を製造するために、砲を放棄した。[ 5 ]
第一次世界大戦の頃には、これらの砲は軍艦での使用には時代遅れとなっていたが、敵の潜水艦や通商破壊艦からの防御のために、多くが商船や輸送船に再搭載された。
陸上では、固定沿岸砲として使用できる少数の砲が配備された。さらに、 1900 年代初頭から王立駐屯砲兵隊(義勇兵) の砲台で使用するために、改造された 40-Pr ライフル後装砲の砲架に一部の Mark IV 砲が搭載された。第 1 エアシャーおよびギャロウェイ王立駐屯砲兵隊 (義勇兵) は、3 つの重砲台の武装として、1903 年にこれらの砲を多数受け取った。[ 7 ]これらの砲台は半移動式で、馬または砲牽引車で牽引できる砲車を備えていた。これらは引き続き国防義勇軍の砲兵部隊で使用され、一部は第一次世界大戦まで使用された。
第二次ボーア戦争におけるイギリス軍は、当初ボーア軍の長距離砲に火力で劣勢だった。HMSテリブルのパーシー・スコット艦長は、1899年から1900年にかけてのレディスミス包囲戦でボーア軍の「ロングトム」砲に対抗するため、ケープタウン沿岸防衛から2門の4.7インチ（120mm ）砲を木製の固定式攻城砲架に即席で取り付けた。[ 8 ]スコット艦長は次に、通常の固定式沿岸砲架や艦載砲架から取り外した4.7インチ砲用の移動式砲架を即席で製作し、陸軍に重野砲を提供した。これらの即席砲架には反動緩衝装置がなかったため、戦闘時には反動を制御するために、引きずり靴と砲架をケーブルで砲の前方の頑丈な場所に固定する必要があった。[ 8 ]これらの砲架はイギリス海軍の乗組員によって操作され、移動には最大32頭の牛が必要だった。[ 8 ]
「パーシー・スコット」砲架に搭載された同じ砲は、第一次世界大戦中の南西アフリカ戦線において、南アフリカ軍がドイツ軍に対して使用した。これらの砲は1914年10月にリューデリッツ湾に、その後1915年2月にウォルビス湾に陸揚げされ、南アフリカ軍を支援するために砂漠を越えて内陸部へと移動された。
1900年6月製のより近代的なMk I「ウールウィッチ」砲架に搭載され、部分的に有効な（12インチ）反動緩衝装置を備えた最大92門のQF 4.7インチ砲、および旧式のRML 40ポンド砲から改造されたより重い砲架に搭載された砲が、1914年から1917年にかけて、主に地方軍の王立駐屯砲兵部隊とともにフランスに送られた。
それらは、1915 年 3 月のヌーヴ・シャペルの戦いなど、初期の戦闘で重要な役割を果たした。この戦いでは32 門の砲が配備され、そのうち 12門の 60 ポンド砲のみが対砲兵射撃に割り当てられた。ファーンデール将軍は、そこでの対砲兵射撃はドイツ軍の砲兵に対処できなかったと報告しているが、その失敗の原因は、長距離地図射撃の精度がまだ低かったことと、平坦な地形に前線観測員を配置するのが困難だったことにあるとしている。[ 9 ]
1915年5月9日のオーベールリッジの戦いまでに、第3および第8重旅団と第1ウェストライディング重砲隊および第1ハイランド重砲隊の28門の砲身は摩耗が激しくなり、砲口で砲弾の駆動帯が剥がれ落ち、命中精度が低下した。[ 10 ]さらに、装甲列車「チャーチル」の2門の砲もオーベールリッジで戦闘に参加した。60ポンド砲は33門使用可能だった。摩耗した砲の命中精度の低さと、航空観測と報告、無線の使用が始まったばかりで、軍が敵砲の位置を正確に特定する手段をまだ持っていなかったため、対砲兵射撃は再び失敗に終わった。[ 11 ]
摩耗による不正確さと比較的軽い砲弾のため、塹壕戦の発展においてその有用性は低下し、入手可能になった近代的な60ポンド砲に置き換えられた。 1916年6月から7月にかけてのソンムの戦いでは、4.7インチ砲32門と60ポンド砲128門が投入された。[ 12 ]しかし、最後の60ポンド砲が撤退したのは1917年4月になってからだった。西部戦線から撤退した砲は、イタリアやセルビアなどの他の戦線に再配置された。[ 13 ]
ガリポリでは、オーストラリア軍とイギリス海兵隊の合同部隊である第1重砲中隊が、ガバ・テペとマイドスの間の「オリーブの森」（実際には「パラムート・ルク」またはオークの森）[ 14 ]からのトルコ軍の長距離射撃に対抗するために4.7インチ砲を使用した。第3オーストラリア野戦砲兵旅団を指揮していたローゼンタール中佐は、「18ポンド砲の射程を超える無数の目標に対処するため、右翼に2門の4.7インチ砲を緊急に要請し続けていたが、非常に古く使い古された砲が1門到着したのは7月11日になってからで、右翼に配置され、7月26日に最初の砲弾が発射された」と記している[ 15 ] 。この砲はガリポリからの撤退時に破壊され、置き去りにされたが、後に博物館の展示品として回収された[ 16 ] 。破裂した砲身はオーストラリア戦争記念館に展示されている。
1916年1月以降、サロニカ（マケドニア）戦役において、パーシー・スコット砲架に搭載された数門の4.7インチ（120mm ）砲がイギリス軍とセルビア軍で使用された。
イタリア軍では、QF 4.7インチ砲は120/40 A 1889および120/40 A 1891として知られていた。アンサルド社がライセンス生産したイタリアの砲は、イギリスのMk I*と構造が似ていた。これらは、イタリア海軍の補助巡洋艦、ドレッドノート級戦艦、装甲艦、前ドレッドノート級戦艦、防護巡洋艦、魚雷巡洋艦に搭載された。これらの砲は、イタリア・トルコ戦争、第一次世界大戦、第二次イタリア・エチオピア戦争、第二次世界大戦の艦艇で実戦投入された。
1890年に進水した日本のベルト巡洋艦千代田は、艦首と艦尾にそれぞれ1門ずつ、両舷のスポンソンにそれぞれ4門ずつ、計10門のQF 4.7インチ砲を単装砲架で装備していた。これはこの砲の海軍での最初の使用例の一つである。千代田以降、大日本帝国海軍は巡洋艦に積極的に速射砲を導入した。 1894年の鴨緑江海戦に参加した日本の巡洋艦6隻は、合計60門のQF 4.7インチ砲を装備していた。8門のQF 6インチ砲と合わせて、日本艦隊の圧倒的な速射砲の優位性は、中国の北洋艦隊に対する戦術的優位性をもたらし、海戦の決定的な要因の一つとなった。
日本の41式4.7インチ/40（12cm ）艦砲は、エルスウィックMk IVのライセンス生産コピーであった。当初は、イギリスのエルスウィックから直接調達されたものもあった。20世紀に入ってからは、日本国内での生産は「Mk IVJ」という名称で行われた。この砲は、明治天皇の治世41年目にあたる1908年12月25日に41式と改称された。さらに、大日本帝国海軍のメートル法への標準化の一環として、1917年10月5日にセンチメートル表記に改称された。最終的に「12cm」砲として分類されたものの、口径は4.724 インチのままであった。
第一次世界大戦中、日本海軍は日英同盟の下での連合国への軍事援助の一環として、エルスウィックで製造されたオリジナル24門とマークIVJ 13門をイギリスに譲渡した。[ 17 ] 1940年には、これらの兵器の一部がイギリスの沿岸防衛砲台に配備された。例えば、エセックス州のマーシー島などである。[ 18 ]
これは1900年から1920年の間に建造されたほとんどの日本巡洋艦の標準的な副砲または三次砲であり、海風型駆逐艦を含む多くの駆逐艦の主砲でもあった。一部の艦艇は太平洋戦争の終盤まで現役で使用されていた。
1898年、アメリカ陸軍は35門のイギリス製QF 4.7インチ砲を取得しました。これらは「4.72インチ アームストロング砲」と命名されました。18門は40口径マークIV、13門は45口径、4門は50口径でした。45口径と50口径の砲は非標準の輸出モデルだったようです。[ 19 ] [ 20 ]これらと、同時期に取得した9門の6インチ アームストロング砲は、米西戦争の勃発により、沿岸防衛砲台を最新の速射中口径兵器で迅速に武装するために購入されたようです。スペイン艦隊がアメリカ東海岸の港を砲撃する恐れがありました。大規模なエンディコット沿岸防衛計画はまだ完成まで何年もかかっており、既存の防衛施設のほとんどは1870年代のもので、前装式兵器を使用していました。 1899年末までに、4.7インチ砲34門が東海岸とメキシコ湾岸の17の要塞に配備された。[ 21 ]残りの1門（40口径）はニュージャージー州フォートハンコックのサンディフック試験場で試験のために保管された。[ 19 ] [ 22 ] [ 23 ] [ 24 ]

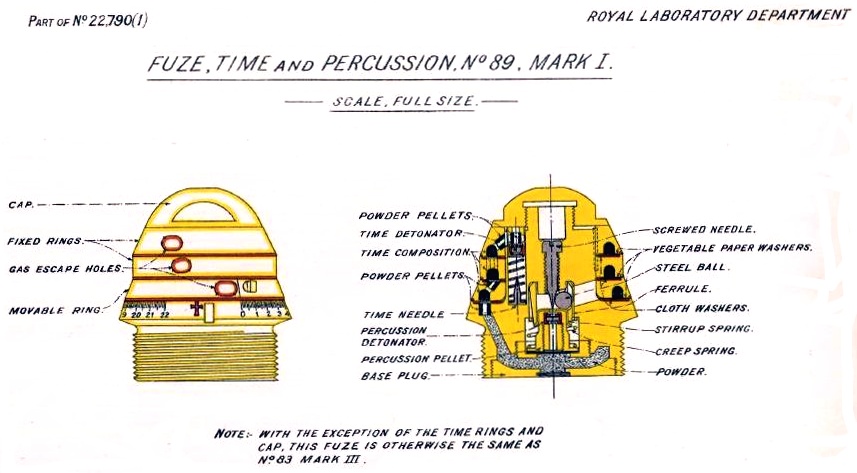

これらの兵器の米国マニュアルに記載されている砲弾は、一般的な鋳鉄製の練習弾、一般的な鋼鉄製の炸薬弾、頑丈な鋼鉄製の炸薬弾、および時限信管/打撃信管付きの榴散弾で、それぞれ45ポンド（20kg ）でした。[ 25 ] 15度の仰角を持つ砲架での最大射程は、8,312ヤード（7,600m ）（40口径砲）、[ 25 ] 9,600ヤード（8,800m ）（45口径砲）、[ 26 ]および9,843ヤード（9,000m ）（50口径砲）でした。[ 27 ] 40口径砲は7.5ポンドのニトロセルロース火薬を使用し、45口径砲と50口径砲はより大きなケースに10.5ポンドのニトロセルロースを使用しました。[ 25 ] [ 26 ] [ 27 ]
アメリカ海軍は1898年に、それぞれ4門のイギリス製輸出型4.7インチ50口径砲と1門の6インチ主砲を搭載した防護巡洋艦2隻を取得した。これらはエルスウィックでブラジル向けに建造中だったもので、アメリカはスペインによる購入を防ぐため、ニューオーリンズ級と改名して取得した。ある資料によると、6インチ砲はエルスウィック・パターンDD、4.7インチ砲はパターンAAだったという。[ 28 ]これらの艦の砲は米海軍では他に類を見ないもので、「4.7インチ/50口径マーク3アームストロング砲」と命名された。[ 29 ] 1903年にフィリピンのカビテ海軍工廠で行われた改修工事で、両艦の4.7インチ砲は標準的な米海軍の5インチ砲に換装され、1907年には6インチ砲も換装された。[ 30 ]これらの艦の砲の少なくとも一部は、 1907年から1910年にかけてグランデ島/スービック湾地域に設置され、沿岸砲兵隊のフォート・ウィントを中心とした近代的な防衛施設が完成するまで、米海兵隊前進基地部隊によって運用された。[ 29 ] [ 31 ] USSニューオーリンズ（CL-22）とUSSアルバニー（CL-23）の砲はそれぞれ1門ずつ、イリノイ州ジュネーブに保存されている。[ 32 ]
1913年から1914年にかけて、予備2門を含む8門の4.7インチ45口径砲が米国からハワイのフォート・ルーガーとフォート・カメハメハに再配備された。 [ 22 ] [ 23 ] [ 24 ]エンディコットとタフトの要塞化計画はこの頃にはほぼ完了しており、4.7インチ砲のほとんどは6インチ砲に置き換えられていた。フォート・モンローの4門の4.7インチ50口径砲は1914年に予備となり、1門は試験のためにサンディフックに移送され、残りはジョージア州のオーガスタ兵器廠に保管された。[ 19 ]
1917年のアメリカの参戦により、 4.7インチ砲の再配置がさらに進んだ。脅威の少ない要塞から8門のマークIV 40口径砲が、戦闘期間中、陸軍輸送部隊に貸し出され、兵員輸送船や貨物船に搭載された可能性がある。これらは1919年に返却され、速やかに処分された。[ 19 ] 2門のマークIV 40口径砲は、ボストン港のフォート・ストロングからロードアイランド州ミドルタウンのサチュエスト・ポイントに再配置された。ジョージア州オーガスタに保管されていた3門の50口径砲は、プエルトリコのサンフアンにあるフォート・ブルック（当時カスティージョ・サン・フェリペ・デル・モロ（しばしば「モロ城」と呼ばれた）として知られていた）に配備された。 [ 19 ] [ 22 ] [ 23 ]戦争後、4.7インチ砲はすべて1920年末までに退役し、1927年までにすべて処分された。少数配備されていた他の砲もこの期間中に退役した。24門の砲はさまざまな都市や町に寄贈されたか、ハワイで戦争記念として保管された。現存するのはわずか6門である。残りのほとんどは、おそらく第二次世界大戦中のスクラップ回収運動中に寄贈されたものと思われる。[ 19 ]
弾薬は固定式のQF型だった。完全な弾丸1発の重量は20.4kg （45ポンド）だった。
その銃は発射することができた：
