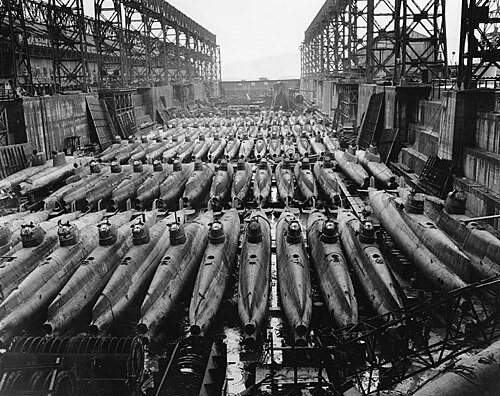

1945年10月19日、呉 の乾ドックに入渠中の約80隻の日本海軍D型小型潜水艦「光龍」。 小型潜水艦 とは、 150トン未満の潜水艦 のことで、 [ 1 ] 母艦 と連携して運用され、母艦から発進・回収され、乗組員や支援スタッフの居住設備も提供されます。
軍用と民間用の小型潜水艦が建造されてきた。軍用タイプは水上艦や他の潜水艦を母艦として運用する。民間用および非戦闘用の軍用タイプは一般的に潜水艇と呼ばれ、通常は水上艦と連携して運用される。初期の潜水艦のほとんどは、現在では小型潜水艦とみなされるだろう。例えば、アメリカ海軍のUSS Holland (SS-1) やイギリス海軍のHMS Holland 1 （どちらも同じ設計者 にちなんで命名されている）などが挙げられる。
軍用潜水艦
用途 イギリス太平洋潜水艦隊に所属するイギリスのX級小型潜水艦 の乗組員 小型潜水艦は港湾侵入で最もよく知られているが、第二次世界大戦でこの目的のために特別に設計されたのは、イギリスのXクラフト と失敗に終わったウェルマン潜水艦の2隻だけだった。日本の 甲兵衛 級潜水艦は二次世界大戦中 の様々な潜水艦は、主に上陸地点や港湾から連合軍の船舶を攻撃するように設計されていたが、ゼーフントは
小型潜水艦は支援任務にも用いられてきた。X型潜水艦は偵察に、ゼーフント型潜水艦は 物資輸送に使用された。また、現代の小型潜水艦の中には、潜水艦救助用に建造されたものも数多く存在する。
民間人 民間では、小型潜水艇は一般的に潜水艇 と呼ばれ、商業用潜水艇は、例えば水中メンテナンス、探査、考古学、科学研究などに使用されます。その他の市販の潜水艇は、珍しい観光アトラクションや、裕福なヨット所有者向けの特殊な補助艇として販売されています。また、趣味として潜水艇を自作するアマチュア潜水士も増えています。[ 2 ] [ 3 ]
国別の種類
コロンビア SX506は 、イタリアの造船会社コスモスが設計した70トン級5人乗り小型潜水艦で、同社が以前に設計したSX404の発展型である。排水量は58/70トン（水上/水中）、全長は23メートル、全幅は2メートル、喫水は4メートル、速力は8.5/7ノット（水上/水中）。7ノットの速度での航続距離は1200/60海里（水上/水中）。搭載物には外部に取り付けられた魚雷と潜水艇が含まれ、5人の乗員に加えて最大8人の潜水員を乗せることができる。[ 4 ]
フランス フランスは第二次世界大戦末期に、ドイツ製の小型潜水艦を多数取得した。

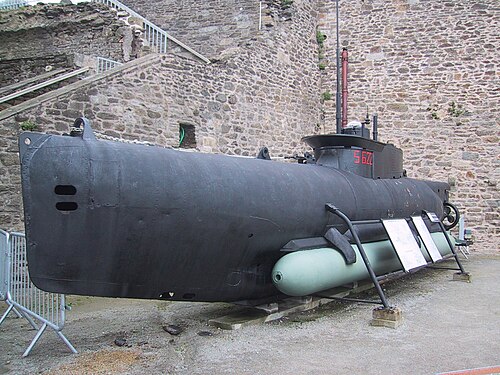

ドイツ ドイツの小型潜水艦ゼーフント、 魚雷 搭載 ドイツの小型潜水艦のほとんどは、第二次世界大戦末期に連合国によるヨーロッパ解放を阻止するために開発され、後に補給線を妨害するために使用されました。その結果、潜水艦は港湾侵入よりも外洋攻撃に従事することがほとんどでした。[ 5 ] [ 6 ]
ビーバー （ブレーメンのAGヴェーザー社製、324）[ 5 ] [ 7 ] デルフィン （2隻建造）は、2人乗りの5トン魚雷で、最高速度は20ノット（37 km/h） 、潜航半径は3ノット（5.6 km/h ）で30海里（56 km） である。[ 5 ] [ 7 ] ハイ（小型潜水艦） 改良型マーダーの試作機。[ 5 ] [ 7 ] ヘヒト XXVIIA型潜水艦は、乗員2名、重量12トン、機雷1個または魚雷1個を船外に搭載し、4ノットで38マイルの航続距離を持つ。[ 8 ] マルダー （約300隻建造）は、水中での運用を可能にするための呼吸装置を備えたネーガーに似ている。[ 5 ] [ 7 ] モルヒ 第二次世界大戦（1944～1945年）の完全電動モーター駆動の小型潜水艦。合計393隻建造。[ 5 ] シュヴェルトヴァル （グランパス）は、超高速のウォルター型小型ボートとして設計されたが、プロトタイプは1945年5月に自沈した時点では完成していなかった。[ 5 ] ネーガー （約200隻建造）1人乗り5トン魚雷、下部にG7E魚雷を搭載。最高速度20ノット、3ノットでの射程30マイル。[ 5 ] [ 7 ] ゼーフント XXVIIB型[ 9 ] [ 5 ] V.80 4人乗り76トン試作機は、ワルサー式ギアードタービン推進システムをテストするために1940年に完成した。航続距離は28ノット（52 km/h） で50海里（93 km） であった。[ 10 ] オルカ級 戦後型小型潜水艦：全長13.27メートル、全幅2.1メートル、乗員5名の小型潜水艦。最大深度100メートル、最大水中速度5ノット、最大航続距離150海里、最大航続日数4日間、最大積載量250kg 。潜望鏡にはテレビカメラ、HF/HF通信、GPSアンテナが装備されている。また、水中テレビカメラと有効範囲200メートルの障害物回避ソナーも搭載されている。低音響・低磁気特性の小型潜水艦は排水量28トンで、2基のコンピュータ制御永久磁石式電動機が単軸低キャビテーション・低騒音プロペラを駆動し、航空機に通常採用されているフライバイワイヤ制御システムによって制御される。耐圧殻は4つのモジュールからなるモジュール設計で、輸送とメンテナンスが容易である。[ 11 ]
インドネシア インドネシア海軍は、 外洋哨戒ではなく沿岸哨戒用に、地元の造船所で建造される新型ミジェット級潜水艦の導入に関心を示している。この潜水艦は、数年前にインドネシア海軍の退役潜水艦士官である退役大佐R.ドラジャット・ブディヤント氏（理学修士）によって設計された。ミジェット実験プロジェクトでは、重量約150～250トン、全長24～30メートルの管状フレーム構造、魚雷発射管4基を備えた潜水艦「MIDGET IM X -1」を建造する予定である。潜水艦には、士官を含め最低8～10名の乗組員が乗艦する。攻撃用潜望鏡として、射程40kmの非船体貫通型光電子マストと、射程20kmの航行用潜望鏡が装備される。
インドネシアのプルノモ・ユスギアントロ 国防相はこのプロジェクトを支持している。建設は2011年末までにインドネシアのPT.PAL INDONESIA造船所で開始され、完成までには3～4年かかる見込みだ。

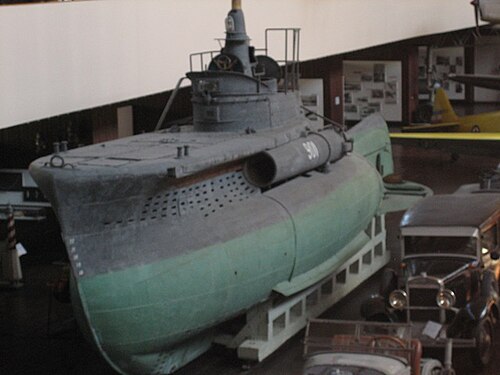

イタリア クロアチアのザグレブにあるニコラ・テスラ技術博物館 に展示されているイタリアのCB級潜水艦 シルロ・ア・レンタ・コルサ （SLC）、別名マイアーレ （豚）は、低速の人間魚雷 である。1941年12月3日、シレは3機のマイアーレを搭載してラ・スペツィアを出港し、後に アレクサンドリア襲撃（1941年）と なる作戦を実行した。エーゲ海 のレロス 島で、ルイージ・デュラン・デ・ラ・ペンヌ 中尉を含む6人 の第10魚雷隊MASの 乗組員が乗艦した。12月18日、シレはアレクサンドリアの商業港から1.3マイルの地点で有人魚雷を放ち、イギリス軍が3隻の 駆逐艦 を通過させるために防網を開放した際に魚雷は港に入った。多くの困難の後、デ・ラ・ペンヌと乗組員のエミリオ・ビアンキはHMS ヴァリアントの ヴァリアント号 の船室に拘束された。爆発の15分前、ド・ラ・ペンヌはヴァリアント号 の艦長に面会を求め、爆発が差し迫っていることを伝えたが、それ以上の情報は提供しなかった。彼は船室に戻され、彼もビアンキも機雷の爆発で負傷しなかった。他の4人の魚雷搭乗員も捕らえられたが、彼らの機雷はヴァリアント号 、戦艦クイーン・エリザベス ・サゴナを沈没させ、駆逐艦 HMS ジャービス 深海探査船トリエステ号は、 マリアナ海溝 のチャレンジャー 海淵を最初に探査した。CA型 潜水艦の第1シリーズは2人乗りの小型潜水艦で、第2シリーズは3人乗りだった。[ 14 ] CB型 45トン4人乗り設計は1941年に初めて導入された[ 14 ] CE2F/X100 戦後型魚雷艇MG 120 : MG 120 浅水攻撃型潜水艦 (SWATS) は、パキスタン海軍の MG 110 の発展型で、排水量は水中で 130 t に増加し、航続距離は水上 7 kn で 1600 nmi、水中 4.5 kn で 60 nmi となり、乗員数は 15 名に大幅に増加しました。[ 15 ] MG 130 ：MG 130は、液体酸素を燃料とする閉回路ディーゼルエンジンをベースとしたUAPE（水中補助推進エンジン）と呼ばれる AIP モジュールを搭載したMG 120の発展型であり、水中航続距離は400海里（740km ）である。[ 15 ]

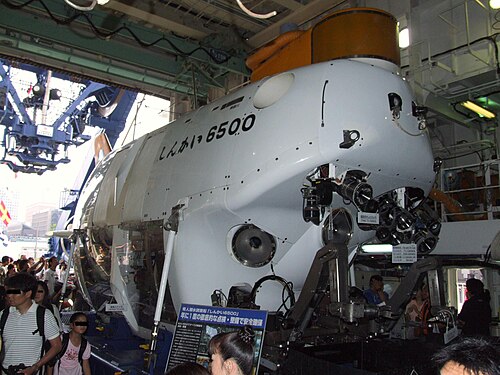

日本 1960年にハワイの真珠湾沖で引き揚げられた日本のA型小型潜水艦 DSV新海 タイプB甲兵 敵機 ハ45 試作機は、タイプAの改良をテストするために1942年に製造された。[ 18 ] C型甲兵 敵機ハ62-76はA型に似ており、乗員は3名で、航続距離は水上6ノット（11km /h） で350海里（650km ） 、水中 4ノット（7.4km /h） で120海里（220km ） に延長されている。[ 18 ] D型甲兵 撃型（こうりゅう 型とも呼ばれる、115隻完成）は、C型を改良したもので、乗員は5名、航続距離は水上8ノット（ 15km/h） で 1,000マイル（1,600km ）、水中 16ノット（ 30km/h） で320マイル（510km ） に延長された。[ 19 ] 海龍 型潜水艦回天 潜水艦のDSVしんかいは 、水深6.5キロメートル（4.0マイル）まで潜水可能な調査用潜水艇である。
韓国 SX756 ：イタリアの造船会社コスモスが、コロンビア海軍で使用されていた小型潜水艦SX506の後継として開発。全長は前身のSX506と比較して25.2m、全幅は2.1mに拡大され、排水量は73/80t（水上/水中）に増加。乗員は1名増えて合計6名となったが、搭載可能なダイバーの総数は8名で変更なし。航続距離は水上6ノットで1600海里、水中4ノットで60海里で、ペイロードは同じ。[ 4 ] ドルゴラエ級小型潜水艦
パキスタン MG 110 ：イタリアの造船会社コスモスが、韓国海軍で使用されていたSX756小型潜水艦の後継として開発した。MG 110はSX756を若干大型化したもので、全長は27.28m、直径は2.3m、排水量は102/110t（水上/水中）に増加している。航続距離は 水上1200海里、水中航続距離は変わらない。搭載物と乗員も、前身のSX756小型潜水艦と同じである。[ 4 ]
台湾 イタリア軍の戦後型魚雷艇、Cos.Mo.S CE2F/X100 2両 イタリアのコスモス社製SX404型小型潜水艦2隻：S-1 海蛟、S-2 海龍。1969年10月8日から1973年11月1日まで運用された。SX404はコスモス社設計の70トン級4人乗り潜水艦である。1970年代にコロンビアに4隻、台湾に2隻が売却された。[ 20 ] ノット （水上/水中）、航続距離はそれぞれ最大速力で1200/60海里 （水上/水中）である。搭載物には外部に取り付けられた魚雷や機雷、または水中輸送艇が含まれる。[ 4 ]
スペイン カルタヘナの Foca I (SA-41) と Foca II (SA-42) フォカ級 潜水艦（設計開始1957年、就役1962年）：合計2隻（SA 41およびSA 42）建造。排水量は16/20トン（水上/水中）、乗員3名、21インチ魚雷発射管2基を装備。1971年に除籍。[ 24 ] 第二次世界大戦期のイタリアのフォカ級潜水艦 と混同しないように。ティブルン級 潜水艦（設計開始1958年、就役1964年）：SA 51とSA 52の2隻が建造された。排水量は78/81トン（水上/水中）、乗員は5名、21インチ魚雷発射管2基を装備。1971年に除籍。[ 24 ]
スウェーデン スピッゲンII級 ：小型潜水艦：乗員6名、潜航時の排水量14トン、速力5ノット、航続距離2週間。全長：11m、全幅：1.4m、全高：1.7m。[ 11 ] シーダガー ：コックムス社 が開発した小型潜水艦：モジュール設計の小型潜水艦で、訓練、偵察、潜水士輸送、小型攻撃バージョンなど、さまざまな構成に応じて全長が16～20mとなる。すべてのバージョンは3つのモジュールで構成され、そのうち2つ（船首モジュールと船尾モジュール）はすべてのバージョンで共通である。中央部には、それぞれ特定の任務用に4つのモジュールから選択できる。すべてのバージョンには帆がない。[ 25 ] UVS-1300 マレン ：元々は海軍のソナーターゲットとして建造された。小型潜水艦：乗員4名の小型潜水艦は、潜航時の排水量が11トン、速力5ノット、搭載燃料に応じて少なくとも1週間の航続能力を持つ。全長：10メートル、全幅：1.4メートル、全高：1.7メートル。[ 26 ]
七面鳥 トルコ海軍は、ドイツのティッセンクルップ・マリン・システムズ 社が設計した小型潜水艦2種類（タイプ200型とタイプ300型）を評価した。
200型 ：排水量：水上200トン、全長：25メートル、全幅：4.2メートル、喫水：3.1メートル、速力：水上8ノット、航続距離：水上8ノットで2100海里、航続時間：2週間、兵装：21インチ魚雷発射管2基（最大魚雷4発搭載）、乗員：6名＋潜水員12名。[ 27 ] 300型 ：排水量：水上300トン、全長：30メートル、全幅：4.2メートル、喫水：3.1メートル、速力：水上12ノット、航続距離：水上8ノットで3100海里、航続時間：2週間、兵装：21インチ 魚雷発射管2基（最大魚雷6発搭載）、乗員：12名。[ 27 ]

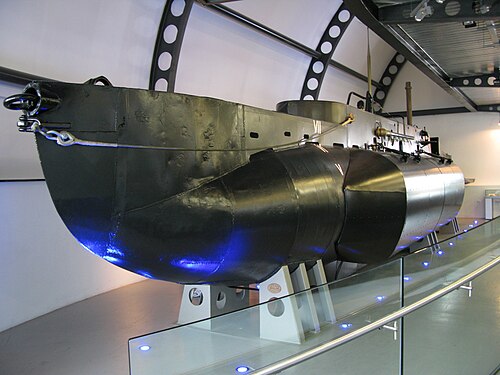

イギリス イギリス海軍潜水艦博物館 に展示されているX24（イギリス海軍X級潜水艦）イギリス海軍は 数多くの小型潜水艦を使用してきた。そのほとんどは第二次世界大戦中に開発されたものである。1958年から1960年代初頭にかけてスティックルバック級潜水艦が退役したことで、イギリス海軍における戦闘用小型潜水艦の運用は終焉を迎えた。
アメリカ合衆国 海上を飛行する米国のX-1
ウナ 級：ユーゴスラビア紛争 後、クロアチアとユーゴスラビア連邦共和国の 両方が同型艦を保有した。全長：18m、全幅：3.7m、直径：2.5m、排水量：水上76t、水中90t、乗員：4名＋ダイバー6名。水上および水中での速度はともに4ノット、航続距離は水上200海里、 水中50海里（いずれも4ノット）。M-100には帆 がなく、バッテリーは水上時のみ充電可能。最大4隻のR-1潜水艇（SDV） または2発の軽魚雷（ 400mm）を搭載可能。 [ 4 ] M-100D型：M-100型ウナ級の発展型。排水量は約88/100トン（水上/水中）に増加し、全長は約21メートル、全幅は4.42メートル、直径は2.7メートルに拡大された。速力は8/11ノット（水上/水中）に向上し、航続距離は水上10ノットで550海里に拡大された。水中航続距離は前身のM-100型ウナ級と同じで、積載量と乗員も変更されていない。帆が追加され、潜航中にバッテリーを充電できるようになった。[ 4 ]
