エリコンGDF

エリコンGDF
近代化されたフィンランドの35mmエリコン連装砲
タイプ	オートキャノン
原産地	スイス
サービス履歴
使用中	1963年～現在[1]
使用者	演算子を参照
戦争	イラン・イラク戦争 フォークランド紛争
生産履歴
デザイナー	エリコン
メーカー	エリコン
仕様
質量	6,700  kg (14,800  lb ) (弾薬を含む)
長さ	7.8 m (25 フィート 7 インチ) (移動時)
バレルの 長さ	3.15 m (10 フィート 4 インチ) (バレル)
幅	2.26 m (7 フィート 5 インチ) (移動時)
身長	2.6 m (8 フィート 6 インチ) (移動時)
クルー	3 [2]
シェル	完全な弾丸: 35×228mm、1.565 kg (3 ポンド 7 オンス)
口径	35 mm (1.4 インチ)
アクション	ガス作動式[3]
キャリッジ	アウトリガー付き4輪
標高	−5°/+92°
トラバース	360°フル
発射速度	550発/分（1バレルあたり）
銃口速度	1,175 m/s (3,850 フィート/s) (HEI-T)
有効射程距離	上限高度: 4,000 m (13,000 フィート)

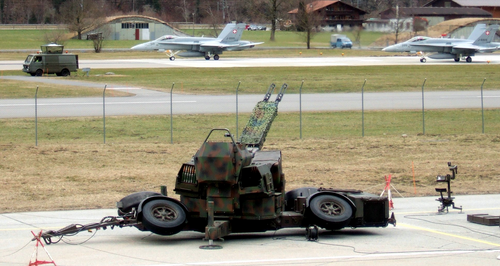

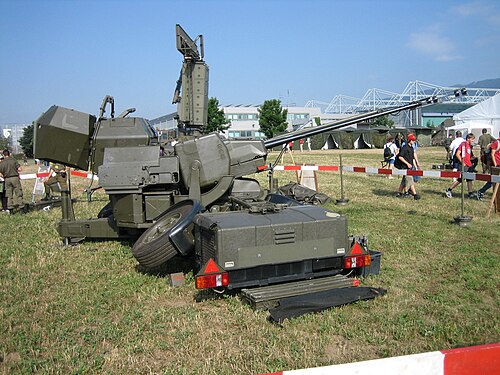

エリコンGDF ^[4]またはエリコン35mm連装砲は、エリコンコントラーベス社（2009年のラインメタル社との合併に伴いラインメタルエアディフェンスAGに改名）が製造した牽引式対空砲である。このシステムは当初2 ZLA/353 MLと命名されていたが、後にGDF-001に変更された。1950年代後半に開発され、約30か国で使用されている。^[5]

このシステムは、NATO標準の35×228mm弾を発射する2連装機関砲を使用する。当初は353 MKと命名されていたが、現在はKDシリーズと命名されている。同じKDシリーズの35mm機関砲が、レオパルト1をベースにしたゲパルトや74式戦車をベースとした87式自走対空砲、マークスマン 自走対空砲（SPAAG）に使用されている。このシステムは、1970年代後半にスカイガードシステムにアップグレードされたオフガン（リモート）スーパー・フレーダーマウス射撃管制レーダーと組み合わせることができた。武器は、高度な照準システムを介して直接、またはレーダーでターゲットにロックオンして自動的に照準を合わせた。初期モデルは、発射準備完了の112発の弾丸と、再装填用にシャーシにさらに126発を格納していた。自動再装填を備えた後期型は、合計280発の弾丸を搭載している。典型的な交戦時のバーストは28発である。^[4]

1980 年には、改良された照準器と、銃外のデジタル制御システムによる誘導機能を備えたアップグレード モデル GDF-002 が製造されました。数年後、システムの 3 番目のバージョンである GDF-003 が製造されました。これは、GDF-002 とほぼ同様ですが、自己潤滑式武器や統合保護カバーなどの機能強化がいくつか含まれていました。

自走式のコンセプトとして、GDF-001エスコート35が存在した。^{[6] [7] [8]}

1985年にさらに改良されたモデルであるGDF-005が生産され、レーザー距離計とデジタル制御システムを統合したガンキング3Dコンピューター制御照準器を搭載して導入されました。GDF-005では自動弾薬処理システムも導入され、2人の再装填手が不要になり、乗員が3人から1人に減りました。^[4]

銃は通常、5トンの6×6トラックで輸送されます。

KDシリーズの砲の開発は、エリコンが対空砲に最適な口径は35mmであると計算した直後の1952年頃に始まった。KDシリーズの砲は、戦後の20mm KAA 204 Gk砲を改良した設計であった。いくつかの設計が開発され、その中には米海軍によってテストされたMk 352と呼ばれる水冷設計もあった。最終的な設計はMk 323で、ベルト給弾型のKDAと7発の弾倉で給弾するリンクレス型のKDCの2つの派生型が開発された。どちらの設計もガス作動式で、プロップロック式のロックシステムを備えている。^[9]

スーパーこうもり射撃管制システムは、当時は別会社だったコントラーベス社によって設計・製造された。このシステムは、射程距離約15kmのE/Fバンドパルスドップラー 捜索レーダーと、同じく射程距離15kmのJバンドで動作するパルスドップラー追跡レーダーを搭載した4輪の牽引トレーラーから構成される。このシステムは、ゲパルト自走対空砲の射撃管制システムとしても使用された。

スカイガードは、スイス空軍のコントラーベ スーパー コウモリシステムに代わるものとして 1960 年代に導入された射撃管制システムです。エリコン ビューレ (現ラインメタル エア ディフェンス) が製造しています。更新版は 1975 年、1995 年、2010 年に配備されました。全天候型の低高度から中高度 (最大 3,000 メートル) 防空システムで、最大有効距離は 4,000 メートルです。

スカイガード射撃管制システムは、空中監視、目標捕捉、微分作用値の計算、および 35 mm 連装砲の制御を行います。牽引トレーラーの屋根には、パルス ドップラー捜索レーダー、パルス ドップラー追跡レーダー、および同軸テレビ カメラが搭載されています。スカイガードは 4 人で操作します。レーダーは、アンテナ設置用の油圧システムを使用して迅速に展開されます。トレーラーには 2 人の乗組員と小型発電機が収容されています。

典型的な射撃ユニットは、2 基の 35 mm 連装砲プラットフォームと 1 基のスカイガード射撃管制レーダーで構成されています。スカイガード システムには、GDF のマウントとレーダー システムをベースにしたオプションのSAMモジュールも組み込むことができますが、砲の代わりに 4 つのミサイル キャニスターが使用されています。AIM -7 スパロー、RIM-7 シー スパロー、またはアスピデミサイルのいずれかを装備できます。

スカイガードレーダーシステムは、ドイツ空軍で低高度飛行区域の監視に使用されていました。台湾軍では、このシステムにはスカイセンチネルレーダー、35 mmエリコン連装砲1基、AIM-7スパローミサイルランチャーが含まれています。ギリシャ軍のRIM-7Mを搭載したスカイガードシステムはVELOSとして知られています。^{[10]スペイン軍のトレドは、}アスピデランチャーを搭載したスカイガードシステムで、射撃管制ユニットがナバンティアのスカイドールに置き換えられています。

• 1982年: このシステムはフォークランド紛争中にアルゼンチン軍によって広く使用された。スカイガード・レーダーシステムは第601高射砲隊によって使用され、スーパーこうもりはアルゼンチン空軍第1グループによって使用された。スカイガードは1982年5月4日、グース・グリーンでシーハリアー(XZ450)を撃墜することに成功した。これにより戦術が転換され、イギリス軍の航空機は主にこの兵器システムの射程外で活動するようになった。 5月27日、グース・グリーン上空で再びこの機関砲によってイギリス空軍のハリアー(XZ988)が撃墜された。^{[11]このシステムは}グース・グリーンの戦いでイギリス軍の空挺部隊に対して直接射撃モードで使用され、2名が死亡、11名が負傷し、2個中隊の前進が阻止された。^{[12] [13]}この作戦中、この砲は2件の致命的な友軍誤射事件に関与した。最初の撃墜は1982年5月1日、GADA 601中隊が、スタンレーに緊急着陸しようとしたアルゼンチンのミラージュIIIに35mm砲を3発発射したときであった^[14]。このとき、この航空機は既に町に沿って配備されていたアルゼンチン海兵隊のイスパノ・スイザHS-831​​ 30mm砲の標的となっていた。航空機は空港の北で炎上し、パイロットが死亡した。^[15]もう1つの友軍による撃墜はグースグリーンで発生し、1機のA-4スカイホークが誤って禁止区域上空を飛行し、撃墜されパイロットが死亡した。アルゼンチン空軍は、今回の事件はパイロットの航法ミスが引き起こしたと認めた。[ ^16]スカイガードのレーダーは、5月31日と6月3日のブラックバック作戦中にイギリス空軍の標的となった。 6月12日、別のハリアー（XW919）がサッパーヒル上空で35mm砲の破片に撃たれ、大きな損傷を受けたとみられる。 ^{[17] [18]この航空機は後に運用停止が宣言された。アルゼンチン軍が降伏する数時間前には、}ワイヤレスリッジのイギリス軍に対してさらに直接射撃任務が行われた。^[19]砲は操作員によって無力化された後、イギリス軍に鹵獲された。15門の砲と5つのスカイガードユニットが鹵獲され、「スカイガード作戦」でイギリスに送り返された。15門のGDF-002対空砲はリンカンシャーのファルディングワースにあるBMARCで新品同様の状態に改修された。スカイガードセットのうち4セットはドイツのラインメタル/エリコンで改修できるほど良好な状態だったが、5セット目は鹵獲前に操作員によってひどく損傷されていたため、改修は経済的に実行可能ではなかった。12門の砲と4つのスカイガードレーダーがイギリス軍に配備され、イギリス空軍ワディントン基地に拠点を置くイギリス空軍連隊第1339航空団王立補助空軍の予備航空団によって運用され、さらに2つの新しいスカイガードユニットがメーカーから調達された。 RAuxAF連隊は約10年間これらの銃とレーダーを使用していたが、防衛予算の削減と弾薬および交換用砲身のコスト上昇により、非常に人気があり信頼性の高いこのシステムは運用停止を余儀なくされた。^{[20] [21]} 銃のうち1丁はRAFホニントンのRAF連隊遺産センターに展示されており、スカイガードレーダーシステムはイギリス空軍によって英国での軍の低空飛行を監視するために現在も使用されている。^[22]
• 2007年10月12日：北ケープ州ロハトラの南アフリカ国防軍戦闘学校での訓練演習中に、システムによって南アフリカ国防軍（SANDF）の兵士9人が死亡、14人が負傷した。8門の大砲が一列に並び、安全ポールとテザーで砲身を最大旋回させ、低い仰角で手動で対地射撃を行い、戦車の残骸と交戦していた。一番右の砲が射撃中に動かなくなり、技術者が修理しなければならなかった。砲が再び射撃できる状態になった直後、砲は故障し、自動モードに入り、旋回制限安全機構を突破して射撃を開始し、射撃ラインに沿った他の砲に命中した。当初の報告では、この故障は、砲弾倉内の爆発性35mm弾が原因不明のハングファイアを起こし、砲塔が制御不能に360度回転し、残りの弾薬を使い果たすまで乱射したことが原因であると示唆された。しかし、南アフリカのモシウア・レコタ国防相は声明で、砲は不可解にも左に90度回転して安全装置を突破し、わずか1/8秒間の連射で砲の右側にいた兵士全員を直撃したと述べた。[ 23 ] ^{[ 24]} 2008年1月にSANDFが発表した事故報告書では、「対空砲の製造業者が秘密にしていたとされる、検出されなかった機械的故障」が原因であるとしている。報告書では、マッチ棒大のスプリングピンが折れたために砲が故障したとしている。他の情報源は、SANDFの訓練と安全手順が不十分だったとしている。^[25]

指定:

• HEI : 高性能焼夷弾 ( -T —曳光弾)
• SAPHEI : 半徹甲榴弾焼夷弾
• FAPDS :破砕性徹甲弾
• TP : ターゲット練習 ( -T —トレーサー)
• 先へ: 「152 個の重いタングステン金属サブ弾」を発射するミサイル防衛弾。
• ATOM 35mm：アセルサンATOM 35mmは、タングステン金属ペレットを副砲弾として発射する空中炸裂弾である。主に巡航ミサイル、対艦ミサイル、無人航空機、精密誘導兵器、通常翼航空機および回転翼航空機、およびさまざまな地上目標を破壊するために設計されている。^{[26] [27] [28]}
  • 仕様: ^{[26] [27]}
    • 全長：387 mm
    • 信管：電子式自己破壊機能を備えた時間プログラム可能なベース信管
    • 有効範囲: 4000 m
    • 最大射程距離：12500メートル

ノルウェーのナモ社は、エリコン社に加えて、この弾薬の少なくともいくつかの派生型を供給している。^{[29] [30]}ノルウェーの弾薬は、2022年にウクライナにGDFのFlakpanzer Gepard対空砲で使用するために供給されたが、互換性がないことが判明し、改造が必要となった。^[31]

• GDF-001 / 2 ZLA/353 MK : XABA サイト
• GDF-002 : 1980年に導入。改良されたフェランティ照準器とデジタルデータバス。この銃には112発の弾丸と126発の予備弾丸（合計238発）が搭載されている。
• GDF-003 : 保護カバーや自動武器潤滑装置などのマイナーな機能強化。
• GDF-005 : 1985 年に導入。レーザー距離計とデジタル射撃管制システムを備えたGunking 3D コンピューター制御照準器を装備。電源と診断機能が統合。銃には 280 発の弾丸と自動再装填システムを搭載。
• GDF-006 : GDF-001/002/003をAHEADシステムでアップグレード。
• GDF-007 ：GDF-005をAHEADシステムでアップグレードしたもの。
• GDF-009 : 2015年5月にイスタンブールで開催されたIDEF 2015で発表された。現在までに外観は大幅に変更されているが、装備はシステムのオリジナルのシリアルバージョンのデザインを維持している。他のバリエーションとは異なり、このモデルは内部電源に依存している。GDF-009モデルは4輪の台車をベースにしており、射撃位置に展開すると3つのスタビライザーによって地面から持ち上げられる。また、最大7°の傾斜角を補正できる自動水平調整システムも備えている。台車の前部には一体型バッテリーが搭載されており、銃の電源ユニットとして機能し、必要に応じて外部電源から充電できる。^[32]
• AHEAD : 事前に計算された目標前方の地点で爆発し、152 個のタングステン製副砲弾を円錐状に目標に発射する特殊な発射体を中心に構築された GDF シリーズの銃のアップグレード。カナダ、パキスタン、ギリシャ、オマーン、スペイン、台湾、チリ (未確認) で使用されています。
• MKE GDF-003B : 35mmGDFシリーズのトルコ版。このシステムの砲はトルコの Mechanical and Chemical Industry Corporation社によってライセンス生産された。^{[33] [34]}
• MKE/アセルサンGDF-003B近代化：MKE GDF-003Bシステムを別のトルコ企業であるアセルサンが近代化したシステム。^[34] MKE製の35mm砲はアセルサン製の射撃指揮管制システムと連動している。このシステムはスカイガードシステムと類似している。射撃指揮管制システムはアセルサン製の3D捜索レーダー、射撃管制レーダー、電気光学(E/O)センサー、その他の電子機器で構成されている。各兵器システムは最大毎分1100回転(2 x 550回転)で有効射程距離4kmまで発射できる。^{[35] [36]}このアップグレードにより、システムはアセルサンATOM 35mm 空中炸裂弾を発射できるようになり、これは目標前方の事前に計算された地点で爆発し、目標にタングステン弾の円錐を発射する。^{[26] [27]}この砲はHEI弾とTP-T弾も発射できる。^[36] ATOM 35mm空中炸裂弾のコンセプトは、固定翼/回転翼航空機、巡航ミサイル、空対地ミサイル、無人航空機、その他の精密誘導兵器を含む現代の標的に対する砲システムの効率を高めるために考案されました。^{[36] [26] [27]}アセルサン火力指揮統制システムは、35mm砲プラットフォームとともに低高度防空SAMを組み込むこともできます。 ^[36] GDF-009と同様に、各砲プラットフォームには統合バッテリーが装備されており、砲の電源ユニットとして機能し、必要に応じて外部電源から再充電できます。^[36]
• コルクト：アセルサン社が設計したトルコの自走式対空機関砲（ SPAAG）派生型。このシステムは近代化されたGDF-003Bから発展し、水陸両用可能な FNSS ACV-30をベースにしている。システムのKDC-02機関砲はMKE社がライセンス生産した 。 ^[37]各コルクトシステムは指揮統制車両と3台の兵器プラットフォーム車両から構成される。指揮統制車両には有効レーダー範囲が70kmの3D捜索レーダーが搭載されている。各兵器プラットフォーム車両には密閉型の35mm機関砲2門、射撃管制レーダー、電気光学（E/O）センサーが搭載されている。 ^{[38] [39] [40]}
• アセルサン・ゴクデニズ：コルクトのCIWSバージョン。このシステムの主な目的は、海面を滑空する 対艦ミサイル、無人航空機、その他の精密誘導兵器から防御することです。 ^{[28] [41]}
• ゲパルト:レオパルト 1をベースにしたシステムの自走式 ( SPAAG ) バージョン。
• マークスマン：マークスマン砲塔をベースにしたシステムの自走バージョン。多くの戦車シャーシに装着可能。生産された唯一のモデルはフィンランド向けのT-55AMシャーシをベースにしたバージョンで、 ITPSV 90マークスマンは7つのシステムが生産された。2010年から予備倉庫に移された後、マークスマン砲塔は電子機器が近代化され、2015年にレオパルド2シャーシに移され、 ^[42] ITPSVレオパルド2マークスマンが誕生した。 ^[43]
• 87式：このシステムを採用した日本の対空砲。
• PZA ロアラ: PT-91戦車をベースにしたポーランドの自走対空砲。
• 90式対空砲（PG99）：GDF-002の中国ライセンスコピー。^[44] PG99は牽引式対空砲で、点防空と沿岸防空に適しています。通常、軍事基地、飛行場、トンネル、島、海岸沿いに配備され、海上交通路（SLOC）、港、橋梁、その他の重要な資産を防衛します。^[45]
• MAA-01：中国GDFの砲を使用したミャンマーの現地生産型。90式砲に類似。^[46]
• CS/SA1：GDF-002の中国版。^[47] 6×6 SX2190トラックに搭載されたPG99（CS/SA1）は、これまで牽引式対空砲としてのみ利用可能だった90式35mm対空砲システムの自走型である。 ^[48]
• 09式自走砲：90式をベースにしたシステムの自走バージョン。2015年の中国戦勝記念日パレードで初めて登場。
• サマヴァト: 暗視装置を備え、スカイガードおよびスーパー フレーダーマウス FC レーダーで使用されるイラン版の銃。
• Amoun : Skyguard とSparrow SAM のエジプト版。

•  アルゼンチン：スカイガード付きGDF-002陸軍38機、スーパー・フレーダーマウスFCレーダー付きGDF-001空軍6機。
•  オーストリア：陸軍74機のGDF-005、空軍18機のGDF-005と37機のスカイガードFCレーダー
•  バーレーン: GDF-005 ユニット 12 台、Skyguard FC レーダーと共に使用。
•  バングラデシュ：エリコンGDF-009対空砲システム4～8基がスカイガード3火器管制レーダーとともに発注された。^{[49] [要検証] 2019年に、砲システムは}コックスバザール で試験された。^{[50] [51]}
•  ブラジル: 改良型スーパー フレーダーマウスおよびブラジル製スカイガード FC レーダーを搭載した GDF-001 38 機。セイバー M60 レーダーを搭載予定。
•  カメルーン：GDF-002と90式戦車^[52]
•  カナダ：緊急時に備えてGDF-005ユニット20台とスカイガードFCレーダー10台を在庫
•  チリ：GDF-005/007ユニット24台、スカイガードFCレーダーと共に使用。^[53]
•  中国：GDF-002のライセンスコピーを90式として、スカイガードFCレーダーを搭載した400台^[54]
•  コロンビア：GDF-005ユニット75台を予備
•  キプロス: スカイガードとアスピデSAMと共に使用されるGDF-005ユニット30台
•  エクアドル: GDF-003 30台
•  エジプト：スカイガードとスパローSAMを使用した72アムーンユニット
•  フィンランド: 16ユニット。35 ITK 88として知られています
•  ドイツ: Flugabwehrkanonenpanzer Gepard (自走対空砲)に、低空飛行を監視するために 4 台の Skyguard FC レーダーが搭載されています。
•  ギリシャ：GDF-002ユニット24台をGDF-006 AHEADにアップグレード、Skyguard FCレーダー12台をアップグレード、Sparrow SAMと併用
•  イラン: GDF-002 92 台。イランは Samavat と呼ばれる独自のバージョンを製造しています。Skyguard および Super Fledermaus FC レーダーと共に使用されます。
•  インドネシア: 8 GDF
•  日本：GDF-001約70台、改良型スーパー・フレーダーマウスFCレーダー搭載。日本製鋼所との合弁で35mm砲を、三菱電機との合弁で残りのシステムを製造^[55] 52 87式自走高射砲について
•  韓国: GDF-003 ユニット 36 台、Skyguard FC レーダーと共に使用。
•  クウェート：GDF-005（アモウン）12台、スカイガードおよびスパローSAMと併用
•  マレーシア: GDF-005 ユニット 28 台、Skyguard FC レーダーと共に使用。
•  ミャンマー：国産MAA-01（90式）が運用中（台数不明）。^[46]
•  ナイジェリア: GDF-002 ユニット 16 台
•  オマーン: AHEAD に改造された GDF-005 ユニット 10 台。Skyguard FC レーダーとともに使用。
•  パキスタン: GDF-005 ユニット約 180 台、AHEAD 改造ユニット 60 台、Skyguard FC レーダー搭載。
•  ルーマニア: Flugabwehrkanonenpanzer Gepardシステム 43 台および GDF-003 ユニット 72 台
•  サウジアラビア: GDF-005改造ユニット128台。Skyguard FCレーダーとともに使用。
•  シンガポール：58基：GDF-001型34基、GDF-002型24基。火器管制レーダーは現地でアップグレード済み^[56]
•  南アフリカ: 102 台の GDF-002 (2004 年に 100 台の Mk1 GDF-002 が 50 万ドルで販売されました) + 48 台の改造された GDF-005。2017年までにSkyshieldシステム、GDF-006 AHEAD、および GDF-007 AHEAD 標準にアップグレードされます。約 169 台の Oerlikon GDF-00? が、75 台の Super Fledermaus FC レーダーとともに SADF によって取得されました。
•  スペイン：2003年から2006年にかけてGDF-005から92機のGDF-007がアップグレードされた。27機のスカイドールレーダーと18機のスカイガードFCレーダーを搭載。^[57]
•  スイス: スカイガード FC レーダーとともに使用される、約 24 台の GDF-005 改造ユニット (合計 264 台の GDF-001/002 ユニットから)。
•  台湾: スカイガード「スカイセンチネル」火器管制レーダー 24 基、GDF-003 35 mm 連装砲約 50 基に連結。2009 年以降、AHEAD 弾を発射できるように GDF-006 にアップグレード。
•  タイ: GDF-007 8 台、Skyguard 3 FC レーダーユニット 4 台と共に使用。
•  トルコ: MKE社がライセンス生産した35mmエリコン砲。^{[34] [58]} 120基のGDF-003、^[59]トルコ版はMKE GDF-003Bとして知られる。^{[34]多連装砲システムは}Aselsan社製のAselsan射撃指揮管制システムで近代化されたGDF-003Bにアップグレードされた。^{[34] [35] [36]}
•  ウクライナ:空軍ドイツ軍ゲパルト自走砲に 30 名。
•  アラブ首長国連邦: GDF-005 30台
•  イギリス:フォークランド紛争中に、GDF-002 35mm連装砲15門がスカイガード6基とスーパー・フレーダーマウスFCレーダー1基とともに鹵獲された。現在、このスカイガード射撃管制システム4基が、住宅地上空の飛行制限を超えるイギリス軍機を検知するために使用されている。^[22] GDF-002砲は現在、イギリス国内のいくつかの軍事博物館と倉庫に保管されている。
