スーパーこうもり

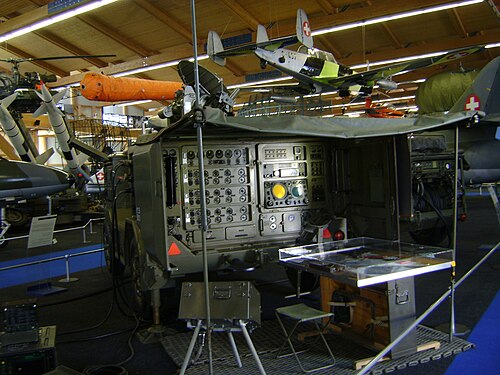

スイス空軍ではFeuerleitgerät 63、Flt Gt 63 (射撃管制レーダーユニット 63)として知られている Super Fledermaus (文字通り Super Bat) は、パルスレーダー射撃管制システムであり、1965 年から 1977 年にかけて 111 台のこのシステムがスイス空軍で使用されていました。Contravesの主導の下、Super Fledermaus 射撃管制システムは 10 社によって共同で開発および製造されました。これはスイス軍の射撃管制レーダー Mark VIIに取って代わり、さらにSkyguardシステムに置き換えられました。

Flt Gt 63 は、牽引トレーラー、E/F バンドの 15 キロメートル範囲のドップラー レーダー、同じく 15 キロメートル範囲の J バンドのパルス ドップラー レーダーで構成され、2 つのエリコン 35 mm 連装対空砲を同時に制御できます。使用中、システムの E/F バンド捜索レーダーは空域を監視してターゲットをスキャンします。ターゲットが特定されると、目視またはレーダーでターゲットを追跡して攻撃できます。

視覚操作 (OZ) では、砲架の電気光学照準器を使用し、これにより乗組員が直接砲を照準することができます。この操作モードでは、システムは日光下および天候の良いときにのみ使用できます。レーダー目標割り当て (ZZR) では、検索データをデバイスに入力する Parallaxcomputer オペレーターに無線または電話で口頭で伝達する必要があります。このアナログ コンピューターの制御下で、射撃管制レーダーが目標を追跡し、コンピューターが継続的に射撃解を計算し、遠隔操作で砲を照準して射撃します。1982 年、イギリス軍がポート スタンレー空港付近でアルゼンチン空軍の Super Fledermaus システムを捕獲しました。Super Fledermaus システムは、 Flakpanzer Gepardの最初のプロトタイプで使用されました。

• 全周およびセクター検索機能と自動追跡機能を備えたパルスレーダー
• 範囲: 40km
• 周波数: 8600～9600 MHz
• 送信パルス電力: 150 kW
• 重量: 5400kg
• 4気筒ポルシェエンジン、発電機23KVA、380Vによる電源供給
• 方向目標制御、目標データ追跡、リード計算、弾道落下補正のためのAC技術と計算コンデンサ/電源システムを備えたアナログコンバータ
• Magnedstation PPI および RH/A ディスプレイを備えた X バンド射撃管制レーダー「Albiswerk」
• セクターまたはオムニサーチ、円錐スキャンターゲット追跡

Flt Gt69射撃管制ユニットはFlt Gt 63をベースとしており、1970年から1985年にかけて、スイス空軍の移動式飛行場高射砲中隊（M FLPL flab Bttr）で38台が使用された。その他の点ではFlt Gt 63と同一であるが、Flt Gt 69には以下の特徴がある。

• 背景クラッター抑制機能付きパルスレーダー
• 3つの光学ターゲット検出器（OZ）

スイス空軍では、Flt Gt63 と Fl Gt69 はスカイガード射撃管制システムに置き換えられました。

• デューベンドルフフリーガー フラブ ミュージアム
• アルベルト・ヴュスト: Die Schweizerische Fliegerabwehr。 2011 年、ISBN  978-3-905616-20-0
