AGM-114 ヘルファイア

AGM -114 ヘルファイアは、対装甲用に開発されたアメリカのミサイルで、^{[ 6 ]}後に他の種類の標的、特に高価値標的に対する精密なドローン攻撃用に開発されました。^{[ 7 ] [ 8 ]}元々は「ヘリボーンレーザー、撃ちっぱなしミサイル」という名前で開発され、それが俗称「ヘルファイア」につながり、最終的にミサイルの正式名称となりました。^{[ 9 ]}多任務、多目標の精密攻撃能力を持ち、MQ-1 プレデターやMQ-9 リーパーを含む複数の航空機、船舶、地上プラットフォームから発射できます。ヘルファイアミサイルは、アメリカ合衆国および他の多くの国の軍隊にとって主要な100 ポンド (45 kg)クラスの空対地精密兵器です。また、地対地および地対空の役割で水上プラットフォームにも配備されています。^{[ 10 ]}

ほとんどの派生型はレーザー誘導式で、AGM-114L「ロングボウ・ヘルファイア」という派生型はレーダー誘導式である。^{[ 11 ] [ 12 ]}レーザー誘導は、 AH-64アパッチ攻撃ヘリコプターの機首に取り付けられた光電子機器などの発射装置、その他の空中目標指示装置、または地上観測者から提供できる。^{[ 13 ]}後者の2つのオプションにより、発射装置は目標との視線を遮断して遮蔽物に隠れることができる。^{[ 14 ]}

ヘルファイアミサイルシステムの開発は、装甲戦闘車両を撃破するためにヘリコプターから発射される「戦車破壊兵器」を求めるアメリカ陸軍の要求から1974年に始まった。^{[ 15 ] [ 16 ]}

1990年代初頭に開発されたヘルファイアIIは、いくつかの派生型を持つモジュール式ミサイルシステムで、1996年に米陸軍に配備されました。^{[ 17 ]}ヘルファイアIIのセミアクティブレーザー派生型であるAGM-114K高性能対戦車榴弾（HEAT）、外部爆発破片スリーブ付きAGM-114KII、AGM-114M（爆発破片）、およびAGM-114N金属増強炸薬（MAC）は、目標に向けられた反射レーザービームを追尾することでピンポイントの精度を実現します。ゼネラル・アトミックス社のMQ-1プレデターとMQ-9リーパー無人戦闘航空機（UCAV）はヘルファイアIIを搭載していますが、最も一般的なプラットフォームはAH-64アパッチやAH-1コブラ などの攻撃ヘリコプターで、それぞれ最大16発搭載できます。AGM-114L、またはロングボウ・ヘルファイアは、撃ちっぱなし型の兵器です。ミリ波（MMW）アクティブレーダーホーミングを搭載しているため、発射後に追加の誘導は不要で、発射後に目標をロックオンすることも可能です^{[ 18 ]}。発射機や他の友軍部隊が目標の視線上にいなくても、目標に命中させることができます。また、煙や霧など、目標の位置を隠したり、指示レーザーが検出可能な反射を形成できないような悪天候や戦場の視界遮蔽物の中でも機能します。ヘルファイア1発の重量は、9kgの弾頭を含めて47kgで、射程は軌道によって7.1～11kmです^{[ 19 ]} 。ヘルファイアの^円形誤差確率（CEP）は0.91m未満です^{[ 20} ]。

AGM-114R「ロメオ」ヘルファイアIIは2012年後半に運用開始された。セミアクティブレーザーホーミング誘導システムとKチャージ多目的弾頭^{[ 21 ] [ 22 ]}を使用して、従来は複数のヘルファイア派生型が必要だった目標を攻撃する。米軍ではAGM-114K、M、N、P派生型を置き換える予定である^{[ 23 ] 。}

2012年10月、米国は 米軍と海外顧客向けに24,000発のヘルファイアIIミサイルを発注した。^{[ 24 ]}

JCMの後継候補として、統合空対地ミサイル（JAGM）が検討されている。予算削減のため、JAGMの開発は段階的に進められ、段階 1ではヘルファイアRにミリ波レーダーを追加してデュアルモードシーカーを持たせ、悪天候下でも移動目標を追跡できるようにすることに重点を置いている。^{[ 25 ] [ 26 ]}

2009年、英国国防省は、陸軍航空隊のアグスタウェストランド・アパッチがアフガニスタンのタリバン勢力に対してAGM-114Nヘルファイアミサイルを使用したことを認めた。国防省は、2008年に20発、2009年にさらに20発のミサイルが使用されたと述べた。英国議会では、自由民主党の政治家ニック・ハーベイが「議会は、これらが最後の手段の兵器であることを確信する必要がある」と主張した。^{[ 28 ]}

AGM-114ヘルファイアミサイルは、2004年にイスラエル空軍（IAF）によってハマスの指導者アフメド・ヤシンを殺害するために使用され^{[ 29 ] [ 30 ]} 、2011年には米軍によってイエメンでアメリカ生まれのイスラム聖職者アンワル・アル＝アウラキを殺害するために使用され^{[ 31 ]}、 2012年にはパキスタンでアルカイダ工作員アブ・ヤヒヤ・アル＝リビを殺害するために使用され、2014年にはソマリアでアル・シャバブの戦闘員ムフタール・アブ・ズバイルを殺害するために使用され^{[ 32 ]} 、 2015年にはシリアで英国人のISIL処刑人モハメド・エムワジ（「ジハーディ・ジョン」としても知られる）を殺害するために使用された^{[ 33 ]。}また、カセム・ソレイマニの暗殺やアイマン・アル＝ザワヒリの殺害にも使用された^{[ 34 ]}。

AGM-114は時折、空対空ミサイルとして使用されてきました。ヘルファイアによる最初の実戦での空対空撃墜は 、2001年5月24日に発生しました。民間のセスナ152型機がレバノンからイスラエル領空に侵入し、意図は不明で、管制塔からの引き返すようの再三の警告にも応答も従わなかったためです。イスラエル空軍のAH-64Aアパッチヘリコプターがセスナ機に発砲し、機体は完全に粉々に破壊されました。^{[ 35 ] [ 36 ]}

2016年1月、ウォール・ストリート・ジャーナルは、弾頭のない訓練用ミサイル1発が、2014年にヨーロッパでの訓練任務の後、誤ってキューバに送られたと報じた。 ^{[ 37 ]}その後、返還された。^{[ 38 ]}米国当局者は、これは弾頭、信管、誘導装置、モーターを取り除いたロッキード社のシステムの不活性な「ダミー」バージョンで、「キャプティブ・エア・トレーニング・ミサイル」として知られていると述べた。^{[ 39 ] [ 40 ]}

ロシア・ウクライナ戦争中、ウクライナはヘルファイアミサイルランチャーを搭載したV2Xテンペスト車両を使用して無人航空システム対策任務を実施した。^{[ 41 ]}

AGM-114 ヘルファイア ミサイルは、 2026 年のイラン戦争で米国によって戦闘で使用されました。^{[ 42 ]}米海軍は、ペルシャ湾でハルグ島の港に接近していた積荷のない石油タンカーにヘルファイア ミサイルを発射しました。彼らはイランの港に対する封鎖を強制するために、石油タンカーの煙突にヘルファイア ミサイルを発射し、石油タンカーを機能停止させました。^{[ 43 ]}

AGM-114A ^{[ 44 ]}

• 製作期間：1982年～1992年
• 標的：装甲車両
• 射程距離：8,700ヤード（8,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング（SALH）
  • プログラム不可
  • アナログオートパイロット
• 弾頭：18ポンド（8kg）成形炸薬HEAT弾。反応装甲を貫通できない。^{[ 45 ]}
• 長さ：64インチ（163cm ）
• 体重：100ポンド（45kg ）

AGM-114B/C

• 製作期間：1982年～1992年
• 対象：装甲車両、艦載目標
• 射程距離：8,700ヤード（8,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング（SALH）
  • プログラム不可
  • アナログオートパイロット
• 弾頭：18ポンド（8kg）成形炸薬HEAT弾。反応装甲を貫通できない。^{[ 45 ]}
• 長さ：64インチ（163cm ）
• 体重：100ポンド（45kg ）

AGM-114F/FA暫定ヘルファイア

• 制作期間：1991年^{[ 46 ]}～1994年^{[ 13 ]}
• 標的：装甲車両
• 射程距離：8,700ヤード（8,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング（SALH）
  • プログラム不可
  • アナログオートパイロット
• 弾頭：18ポンド（8kg）成形炸薬HEAT弾。タンデムチャージ、反応装甲を貫通可能。^{[ 45 ]}
• 長さ：64インチ（163cm ）
• 体重：100ポンド（45kg ）

AGM-114K/K2/K2A ヘルファイアII

• 制作期間：1993年～2018年^{[ 47 ]}
• 対象：すべての装甲目標
• 射程距離：12,000ヤード（11,000メートル）
• ガイダンス：
  • 電気光学対抗措置による強化を伴う半能動型レーザーホーミング
  • デジタルオートパイロットと電子機器の改良により、レーザーロックが失われた後でも目標を再捕捉することが可能になった。
• 弾頭：9kgタンデム成形炸薬HEAT
• 長さ：64インチ（163cm ）
• 体重：100ポンド（45kg ）
• K-2は非感応性弾薬（IM）を追加
• K-2Aに爆発破片スリーブを追加

AGM-114L ヘルファイア・ロングボウ

• 制作期間: 1995–2005、2016– ^{[ 47 ] [ 48 ]}
• 対象：すべての装甲目標
• 射程距離：8,700ヤード（8,000メートル）
• ガイダンス：
  • 慣性誘導装置と組み合わせた、撃ちっぱなしミリ波（MMW）レーダーシーカー
  • 悪天候および戦場の視界遮蔽物の存在下におけるホーミング能力
  • プログラム可能な信管作動と誘導
• 弾頭：9kgタンデム成形炸薬対戦車榴弾（HEAT）不感性弾頭
• 長さ：71インチ（180cm ）
• 体重：108ポンド（49kg）
• L-7/8A対UAS/対沿岸ミサイルの派生型、近接信管および爆発破片スリーブ付き^{[ 48 ]}

AGM-114M ヘルファイアII（爆破破片型）

• 製作期間：1998年～2010年
• 標的：掩蔽壕、軽車両、市街地（軟目標）、洞窟
• 射程距離：12,000ヤード（11,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング
  • 強化ターゲット向けに遅延式かつプログラム可能な信管作動
• 弾頭：爆発破片／焼夷弾
• 体重：108ポンド（49kg）
• 長さ：71インチ（180cm ）

AGM-114N ヘルファイア (MAC) ^{[ 49 ]}

• 制作期間: 2003年～2018年^{[ 47 ]}
• 標的：建物、非被覆目標、艦載目標
• 射程距離：12,000ヤード（11,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング
  • ミリ波レーダーシーカー
• 弾頭：金属増強炸薬（熱圧式）、遅延信管機能付き持続圧力波
• 体重：106ポンド（48kg ）
• 速度：マッハ1.3（時速1,600km  ）
• 直径：7.1インチ（180mm ）
• 翼幅：13インチ（0.33メートル）
• 長さ：5フィート4インチ（1.63メートル）

AGM-114P/P+ ヘルファイアII（無人航空機用）

• 制作期間：2003年～2012年
• 対象：すべての地上目標
• 射程距離：12,000ヤード（11,000メートル）
• ガイダンス：
  • 半能動型レーザーホーミング
  • 強化ターゲット向けに遅延式かつプログラム可能な信管作動
• 弾頭：成形炸薬弾または爆破破片弾
• 体重：108ポンド（49kg）
• 長さ：71インチ（180cm ）
• UAVの高度向けに設計されています
• P-2Aは鋼鉄製の破片防止スリーブを追加
• P-2Bにタンタル製の破砕スリーブを追加
• P+では、強化された慣性計測装置（IMU）とソフトウェアサポートが追加され、さまざまな戦場に対応するための多くのカスタマイズが可能になっています。

AGM-114R ヘルファイアII（ヘルファイア・ロメオ）^{[ 50 ]}

• 制作開始：2012年以降
• 対象: すべての対象
• 射程距離：8,700ヤード（8,000メートル）^{[ 47 ]}
• ガイダンス：
  • 半能動型レーザーホーミング
• 弾頭：多機能弾頭、副次的被害を低減するために正味爆発重量を低減（R-9EおよびR-9H）。
• 体重：108ポンド（49kg）
• 速度：マッハ1.3
• 長さ：71インチ（180cm ）^{[ 44 ]}
• 単価：99,600ドル（2015年米ドル換算）^{[ 51 ]}

M36 キャプティブフライトトレーニングミサイル

M36はヘルファイアの取り扱い訓練に使用される不活性装置である。作動可能なレーザーシーカーを搭載している。^{[ 52 ]}

AGM-114R-9X

ヘルファイア R-9X は、爆発物の代わりに飛び出す刃を備えた運動エネルギー弾頭を持つヘルファイアの派生型で、特定の人間を標的に使用されます。その致死性は、高速で飛来する 6 枚の刃が付いた100ポンド (45 kg)の高密度物質によるもので、標的の人物を押しつぶし、切断します^{[ 53 ]} — R-9X は「忍者ミサイル」^{[ 54 ]}や「空飛ぶギンス」^{[ 53 ]}とも呼ばれています。特定の人物を標的にする際の巻き添え被害を減らすことを目的としています。^{[ 55 ]} 2017年に秘密裏に配備され、2019年からその存在が公になった。この派生型は、2017年にアルカイダ指導部のメンバーであるアブ・ハイル・アル・マスリの殺害、2019年に2000年のUSSコール爆破事件の首謀者とされるジャマル・アフマド・モハメド・アル・バダウィの殺害に使用された。^{[ 56 ] [ 57 ]}この武器はシリアでも使用され、^{[ 58 ]}アフガニスタンではタリバン司令官に対して使用された。^{[ 59 ] [ 60 ]} 2020年にはシリアのアルカイダ幹部に対して2回使用され、2020年9月には米当局が戦闘で6回使用されたと推定した。^{[ 61 ] [ 62 ] [ 63 ] [ 64 ] [ 65 ]}

2022年7月31日、リーパー無人機から発射されたヘルファイアミサイルが、9/11テロや米国の標的への攻撃計画に関与していたアルカイダの指導者アイマン^・アル・ザワヒリ[ ^{66 ] [ 7 ]}を殺害するために使用された。ミサイルはバルコニーに着弾し、巻き添え被害は最小限だったと報じられている。無人機による攻撃で多くの無辜の市民が殺害され、大きな批判を浴びた後、この作戦では他の犠牲者を出さないことが最優先事項だったと報道されている。ヘルファイアミサイルはR-9X型であると広く考えられているが、米国特殊作戦軍の報道官はコメントを拒否し、R9Xは「米国特殊作戦軍の弾薬在庫にある」と認めた。^{[ 67 ] [ 68 ]}

カタイブ・ヒズボラのメンバー（ヒズボラ関連の報道ではアブ・バキル・アル・サーディとされている）に対する米軍の攻撃後の画像から、R-9Xが使用されたことが示唆されている。^{[ 69 ]}攻撃の性質と発表から、ハワード・アルトマンは、この兵器システムが米軍により広く利用可能になるべきだと示唆した。^{[ 69 ]} 2024年12月、イドリブ近郊でR-9Xが使用されたようだ。^{[ 70 ]}

2025年2月下旬、米国政府はR-9Xミサイルの実戦映像を初めて公開した。このミサイルは、CENTCOMがシリア北西部でアルカイダ系組織フッラス・アルディンの上級司令官を殺害するために使用した。 ^{[ 71 ]}

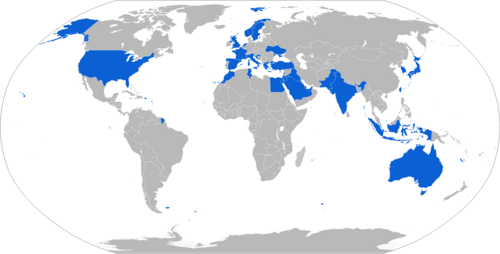

以下の国々がヘルファイアを使用しています: ^{[ 86 ]}
