9M120 アタカ

9M120 アタカ AT-9 スパイラル-2
タンデムHEAT弾頭を搭載した9M120ミサイル
タイプ	対戦車誘導ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1985年～現在
使用者	演算子を参照
生産履歴
デザイナー	KB [1]
設計	1980
メーカー	デグチャレフ工場[2]
生産	1980年代～現在
バリエーション	バリエーションを見る
仕様（9M120アタカ[3]）
質量	49.5  kg (109 ポンド)
長さ	1,830  mm (72 インチ)
直径	130 mm (5.1 インチ)
翼幅	360 mm（14インチ）
弾頭	HEAT タンデム弾頭
弾頭重量	7.4 kg (16 ポンド)
爆発 メカニズム	インパクト
運用 範囲	0.4～6  km (0.25～3.73 マイル)
飛行上限	0～4,000 メートル（2.5マイル）
最高速度	550  m/s (1,800  ft/s ;マッハ 1.6)、最大 400 m/s (1,300 ft/s; マッハ 1.2)、平均
ガイダンス システム	無線コマンドリンクSACLOS
正確さ	4kmの距離から主力戦車に対して命中する確率は0.65～0.9 。 [3]
発射 台	装甲戦闘車両とヘリコプター

9M120アタカ（ロシア語：Атака ;攻撃）は、ソビエト連邦で開発された対戦車誘導ミサイル（ATGM）である。^[3] 9M120ミサイルのNATO報告名はAT-9 Spiral-2である。これは、 9K114 シュトゥルム（AT-6 Spiral）ファミリーの次世代の主要世代である。このミサイルは無線コマンド誘導を備えており、ビームライディングSACLOSでもある。このミサイルの主な派生型は、複合装甲と爆発反応装甲を備えた戦車を撃破するように設計された。9M120 アタカシステムは、異なる企業によって開発された異なる兵器システムであるにもかかわらず、 9K121 ヴィクルシステムと混同されることが多い。前者はKBM機械製造設計局によって設計され、デグチャレフ工場で製造された。ストックホルム国際平和研究所によれば、ロシアはアタカATGMをイラン、カザフスタン、スロベニアに輸出した。^[4]

9M120ミサイルは、コロムナにあるコロムナ技術設計局によって開発された。^[1]この会社は、9M14マリュートカや9M114ココンミサイルなどの以前の対戦車ミサイルをすでに設計していた。設計作業は1980年代半ばに始まった。アタカ対戦車ミサイルは、1970年代後半に導入された9K114シュトゥルムの後継モデルとして、またさらに発展させて設計された。その前身と比較して、AT-9は電子妨害装置に対する耐性が高まり、命中精度と射程距離が向上している。新開発の弾頭により、爆発反応装甲に対する貫通力と有効性が向上している。最初のユニットは1985年にソ連軍に納入された。^[5]

このミサイルは、西側諸国ではカモフヘリコプターやスホーイ攻撃機（およびウクライナのMi-24 /35のアップグレード版）に搭載されている9A4172ヴィフル両用レーザービームライディングミサイルとよく混同されている。これらのシステムは設計上全く関連性がなく、熾烈な競争を繰り広げている。シリアでの軍事作戦の結果を受けて、射程距離が最大25キロメートルに伸びた新型の軽量多機能誘導ミサイルが開発され、ロシアの攻撃ヘリコプターに搭載された。^{[6] [7]}

アタカミサイルはガラス強化プラスチックの管に収納されており、発射装置としても機能する。このミサイルは9K114シュトゥルムよりもかなり高速で、射程距離もオリジナルバージョンより長いと報告されている。依然として無線コマンド誘導を使用しているが、システムは以前の9K114シュトゥルムと比べて改良されている。

このシステムは、 Mi-28やMi-35を含む複数の種類のヘリコプターに搭載されており、 BMPTや9P149などの地上車両にも搭載可能です。

この発射システムと互換性のあるミサイルは主に 3 つあります。1 つ目は、追加装甲に対処するためのタンデム弾頭を備えた 2 段式対装甲兵器です。2 つ目の派生型である 9M120F は、歩兵陣地やバンカーに対して使用するサーモバリック弾頭を備えています。9M120 アタカの 3 つ目の派生型である 9M220 は、近接信管拡張ロッド弾頭を備えており、低速で低速飛行する航空機に対する地対空能力をミサイルに提供します。

• 9M120 アタカ「AT-9 スパイラル-2」SACLOS無線指揮誘導ミサイル。^[3]
  • 9M120 – この派生型はタンデムHEAT弾頭を搭載しており、 ERAを搭載した現在および将来の装甲戦闘車両を撃破します。
  • 9M120F – この派生型はサーモバリック弾頭を使用しており、建物、非装甲目標、バンカーに対してより大きな効果を発揮します。
  • 9M220O – この派生型には、ヘリコプターに対して使用するための拡張ロッド弾頭が含まれています。航空機を破壊するための近接信管が装備されており、標的から 4 メートル以内になると破片弾頭が爆発します。
  • 9M120M – 射程距離が 8,000 m に延長された近代化型。改良された弾頭は、ERA 後に 950 mm を超える RHA を貫通できます。
  • 9M120D – 射程距離10kmの改良型
• 9M120-1 Ataka – Ataka-T GWS で使用されるアップグレードされた Ataka ミサイル。^{[9] [10]}
• 9M127-1 アタカ-VM - ヘリコプター用の新しい空対地バージョン。^[11]

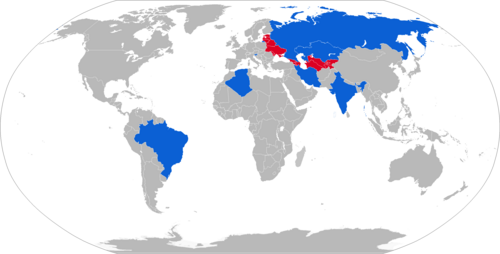

 アルジェリア

• アルジェリア空軍– Mi-24MKIII ^[12] 、Mi 171Sh2 ^[13]、Mil Mi-28ヘリコプターに使用。 ^[14]
• アルジェリア陸軍– BMPT ターミネーターで使用。

 アゼルバイジャン

• アゼルバイジャン空軍–ミルMi-35Mヘリコプターに使用。^[15]

 ベラルーシ

• ベラルーシ軍^{[16] [17]}

 エジプト

• エジプト空軍- Ka-52およびMil Mi-24ヘリコプターに使用。

 インド

• インド空軍- Mil Mi-35ヘリコプターに使用。^[18]

 インドネシア

• インドネシア軍– Mi-35P攻撃ヘリコプターに使用。

 イラン^[4]

• イラン空軍- 1999 年、Mi-17 1Sh 用に 500 基の AT-6 スパイラル ミサイルが発注されました。納入は 2000 年に開始され、2003 年に終了しましたが、これらのミサイルの一部は AT-9 スパイラル 2 であった可能性があります。

 カザフスタン^[4]

• カザフスタン共和国軍– 2010 年に BMPT 戦車支援車両用に 120 発のミサイルが発注されました。2011 年には 40 発が納入されました。

 ロシア

• ロシア軍– ヘリコプターからATGMキャリアまで、幅広い車両で運用されています。

 セルビア

• セルビア空軍および防空軍– Mi-35攻撃ヘリコプターに使用。

 スロベニア^[4]

• スロベニア軍- 2009年に6基の発射装置が発注され、翌年巡視船「トリグラフ」に搭載された。

 シリア

• シリア軍– BMPT ターミネーターで使用。

 ベネズエラ

• ベネズエラ陸軍航空隊がミルMi-35 M2ヘリコプターに使用。

 朝鮮民主主義人民共和国^[19]

 マリ^[20]

• マリ空軍–ミルMi-35ヘリコプターに使用

 ソビエト連邦– 後継国に引き継がれました。

 ブラジル

• ブラジル空軍– Mil Mi-35ヘリコプターに使用。

• AGM-114 ヘルファイア – (アメリカ)
• 9K121 ヴィフル – (ソビエト連邦)
• 9M123 クリザンテマ – (ロシア)
• PARS 3 LR – (ドイツ)
• スパイク – (イスラエル)
• 9K114 シュトゥルム – (ソビエト連邦)
