垂直発射システム

垂直発射システム( VLS )は、水上艦や潜水艦などの移動式海軍プラットフォーム上でミサイルを保持および発射するための高度なシステムです。各垂直発射システムは、発射可能な 1 つ以上のミサイルを保持できる多数のセルで構成されています。通常、各セルには複数の異なるタイプのミサイルを保持できるため、船舶は特定のミッションに最適なセットを柔軟に搭載できます。さらに、新しいミサイルが開発されると、通常、その国の既存の垂直発射システムに取り付けられるため、既存の船舶は高価な再加工なしで新しいタイプのミサイルを使用できます。コマンドが与えられると、ミサイルはセルと船舶を通過するのに十分な距離をまっすぐ飛行し、目的のコースに進みます。

VLS により、水上戦闘艦は、主甲板下の弾倉から後方から弾薬を補給する旧式の発射システム (マーク 13単腕式発射装置やマーク 26双腕式発射装置など) に比べて、より多くの兵器をいつでも発射可能な状態にしておくことができる。火力が高いことに加え、VLS は旧式のシステムに比べて耐損傷性と信頼性がはるかに高く、レーダー断面積(RCS) も低い。現在、米海軍は、ミサイル駆逐艦と巡洋艦のミサイル駆逐艦に VLS のみを採用している。

世界で最も普及しているVLSは、アメリカ海軍が開発したマーク41です。11,000を超えるマーク41 VLSミサイルセルが、世界中の11の海軍の19の船級にわたる186隻の船に使用するために納入または発注されています。このシステムは現在、アメリカ海軍のほか、オーストラリア、デンマーク、オランダ、ドイツ、日本、ノルウェー、韓国、スペイン、トルコの海軍で使用されていますが、ギリシャ海軍など他の国では同様のマーク48システムが好まれています。^[1]

3S -14 VLSはロシアで開発され、 S-400ミサイルシステムなどの海上および陸上TELシステムで使用されている。^[要出典]

先進的なマーク57 VLSはズムウォルト級 駆逐艦に搭載されている。旧式のマーク13およびマーク26システムは台湾やポーランドなどの他国に売却された艦艇で引き続き使用されている。

VLS をSSN (原子力攻撃型潜水艦)に搭載すると、魚雷発射管のみを使用する場合と比べて、より多くの種類の兵器を配備できるようになります。

垂直発射システムは、ミサイルがセル内で発火するホット ローンチ、またはミサイルがミサイル自体の一部ではないガス ジェネレータによって生成されたガスによって排出され、その後ミサイルが発火するコールド ローンチのいずれかになります。「コールド」とは、ロケット エンジンの排気と比較して比較的低温であることを意味します。ホット ローンチ システムには排出機構は必要ありませんが、ミサイルがセルから出るときにその排気と熱を処理する何らかの方法が必要です。ミサイルが排出機構のないセル内で発火した場合、セルは隣接するセル内のミサイルを発火させることなく、発生する膨大な熱に耐える必要があります。

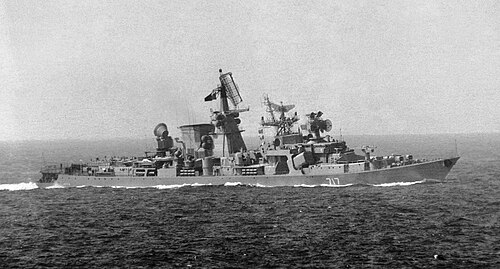

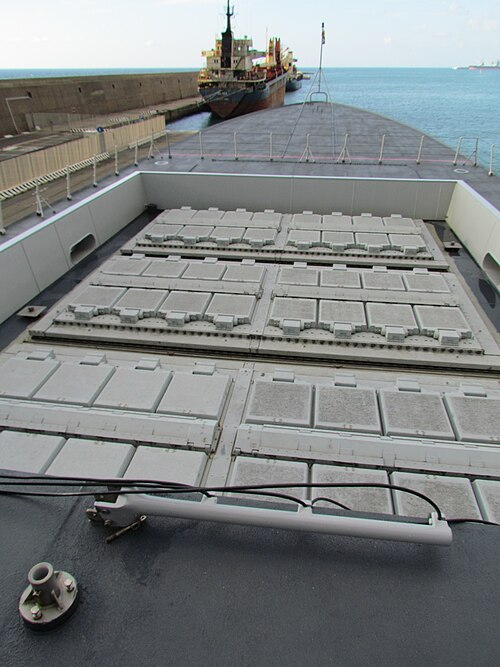

ホット ローンチ システムの利点は、ミサイルが独自のエンジンを使用して発射セルから自力で飛び出すため、発射管からミサイルを排出するための別のシステムが必要なくなることです。これにより、特に小型ミサイル用に設計されている場合、ホット ローンチ システムは比較的軽量で小型になり、開発と製造が経済的になる可能性があります。潜在的な欠点は、ミサイルの故障により発射管が破壊される可能性があることです。アメリカの水上艦 VLS には、セルごとに蓋が 1 つ付いたグリッド状に配置されたミサイル セルがあり、「ホット ローンチ」 システムです。エンジンは発射時にセル内で点火するため、ロケットの排気を排出する方法が必要です。フランス、イタリア、イギリスは、PAAMSで同様のホット ローンチシルバーシステムを使用しています。

コールド・ローンチ・システムの利点は安全性にある。ミサイルのエンジンが発射中に故障しても、コールド・ローンチ・システムによってミサイルを排出できるため、脅威が軽減または排除される。このため、ロシアの垂直発射ミサイルは、故障したミサイルが船の甲板ではなく水面に着水するように傾斜して設計されることが多い。ミサイルのサイズが大きくなるにつれて、排出発射の利点も大きくなる。一定以上のサイズになると、ミサイルブースターを船体の範囲内で安全に点火することはできない。現代のほとんどのICBMとSLBMはコールド・ローンチされる。ロシアは、コールド・ローンチ・システム用に、グリッド・システムと、蓋ごとに複数のミサイルを備えたリボルバー配置の両方を製造している。ロシアはまた、Torミサイルシステムなど、一部の垂直発射ミサイル・システムにもコールド・ローンチ・システムを使用している。

英国の共通対空モジュールミサイル（CAMM）ファミリーのミサイルは、ソフト垂直発射と呼ばれる同様のコールド発射システムを使用しており、このシステムの利点を積極的に宣伝している。ソフト発射により、ミサイルの迎撃率が低下して近距離での交戦が可能になり、船舶のIRシグネチャが低減し、船舶を数分間煙霧状態にすることで視界が遮られる。そして最も注目すべきは、ホット煙霧がなく船舶構造へのストレスが軽減されるため、より軽量のマッシュルームファーム発射装置など、発射システムの選択肢が大幅に増える一方で、より重いマーク41にクアッドパックまたはデュアルパック構成（セルあたり4発または2発のミサイル）で搭載することも可能で、コストはかかるがスペース効率に優れたオプションとなる。^{[2] [3] [4] [5]}

中国人民解放軍海軍の一部の軍艦は、セルモジュール内でホット方式とコールド方式の両方で発射できる同心円キャニスター発射（CCL）システムを使用しており、052D型駆逐艦と055型駆逐艦に搭載されている。^[6]ユニバーサル発射システムは輸出用に提供されている。^[7]

中国の旧式艦艇は単発発射システムを採用しており、052C型駆逐艦はコールド発射システムを採用し、054A型フリゲート艦はホット発射システムを採用している。^[8]

輸送起立発射装置は、地対空ミサイルおよび地対地ミサイルを発射するための車輪式または無限軌道式の陸上車両です。ほとんどのシステムでは、ミサイルはバッテリーから取り外した状態で水平に輸送されます。発射するには、車両を停止し、輸送/発射チューブを垂直まで上昇させてから発射する必要があります。

BAEシステムズは改造された旅客機からの垂直発射ミサイルの使用に関する特許を申請している。^[9]

2021年、軍事研究センターは、NATO 海軍 14 か国で使用されている VLS セルの総数を発表しました。結果は以下に表示されます。

注: 上記の表には、垂直発射システムを持たない NATO 海軍、すなわちアルバニア、クロアチア、エストニア、アイスランド、ラトビア、リトアニア、北マケドニア、ポーランド、ルーマニア、スロベニアは含まれていません。

 アルジェリア

• エル・ラディ級フリゲート艦–ウムコント（32 セル）

 オーストラリア

• アンザック級フリゲート艦– Mark 41 Mod 16 (8 セル)
• ホバート級駆逐艦– マーク41（48セル）
• ハンター級フリゲート艦– マーク41 (32セル)

 ブラジル

• タマンダレ級フリゲート艦– GWS-35 (12 セル)

 チリ

• カレル・ドールマン級フリゲート艦– Mark 48 Mod 1 (16 セル)
• 23型フリゲート艦– GWS-35 (32セル)
• アデレード級フリゲート艦– Mark 41 Mod 16 (8 セル)

 中国

表面

• 055型駆逐艦- GJB 5860-2006同心円キャニスター発射システム（112セル）
• 052D型駆逐艦– GJB 5860-2006 同心円キャニスター発射システム（64セル）
• 052C型駆逐艦– H/AJK03 HHQ-9 (48セル)
• 051C型駆逐艦– 48N6E（48セル）
• 051B型駆逐艦– H/AJK16 HQ-16またはYu-8 (32 セル)
• ソヴレメンヌイ級駆逐艦– H/AJK16 HQ-16またはYu-8 (32 セル)
• 054A型フリゲート艦– H/AJK16 HQ-16またはYu-8 (32 セル)

 エジプト

• タヒヤ ミスル(FFG1001) – SYLVER A43 (16 セル)

 フィンランド

• ハミナ級ミサイル艇-ウムコント（8セル）
• ハメーンマー級機雷敷設者–ウムホント(8 セル)

 インド

表面

• INS Vikrant – Barak 8 (64 セル)
• INS ヴィクラマーディティヤ–バラク 1とバラク 8 (48 セル)
• ヴィシャカパトナム級駆逐艦- バラク8（32セル）とブラモス（16セル）
• コルカタ級駆逐艦– バラク8（32セル）とブラモス（48セル）
• デリー級駆逐艦–バラク 1 (32 セル)
• ラージプート級駆逐艦– ブラモス（8セル）とバラク1
• シヴァリク級フリゲート艦–クラブまたはブラモス (8 セル) とバラク 1 (32 セル)
• タルワール級フリゲート艦– クラブまたはブラモス (8 セル)
• ブラマプトラ級フリゲート艦– バラク 1 (24 セル)
• カモルタ級コルベット– バラク 1 (16 セル)

潜水艦

• アリハント級潜水艦– K-4 または K-15 (8 セル)

 イラン

• シャヒド・ソレイマニ級コルベット– SD-3または Navvab および Q-474 CM (22 セル)
• ゾルファガル級 高速攻撃艇– ナヴァブ（4セル）

 インドネシア

• ブン・トモ級コルベット– VL MICA (16 セル)
• マルタディナタ級フリゲート艦– VL MICA (12 セル)
• アフマド・ヤニ級フリゲート艦–ヤコントVLS (4 セル) 元ヴァン・スパイク級フリゲート艦

 イスラエル

• サール 5 –サール 6 –バラク 1 バラク 8 (2 x 32 セル)

 日本

• ひゅうが型ヘリコプター搭載型駆逐艦–マーク41（16セル）
• 金剛型駆逐艦– マーク41（90セル）
• 愛宕型駆逐艦– マーク41（96セル）
• マヤ級駆逐艦– マーク41（96セル）
• むらさめ型駆逐艦- マーク41（16セル）+マーク48（16セル）
• たかなみ型駆逐艦– マーク41（32セル）
• 秋月型駆逐艦– マーク41（32セル）
• 旭型駆逐艦– マーク41（32セル）
• 最上型フリゲート艦- マーク41（16セル）
• アスカ- マーク41（8セル）

 マレーシア

• レキウ級フリゲート- GWS-26 (16 セル)

 モロッコ

• ムハンマド 6 世– SYLVER A50 (16 セル)

 ニュージーランド

• アンザック級フリゲート艦 – GWS-35 (20 セル)

 オマーン

• カリーフ級コルベット– VL MICA (12 セル)

 パキスタン

• トゥグリル級– HQ16 (32 セル)
• バブール級コルベット– GWS-35 (12 セル)

 フィリピン

• ミゲル・マルバー級フリゲート - MICA (16セル)

 ロシア

表面

• クズネツォフ級航空母艦–グラニート（12セル）+キンジャール（192セル）
• キーロフ級巡洋戦艦–グラニート(20 セル) + フォート/フォート-M (96 セル) + キンジャール (128 セル)
• スラヴァ級巡洋艦–要塞(64 セル)
• Udaloy級駆逐艦– Kinzhal (64 セル)
• ネウストラシムイ級フリゲート艦– キンジャール (32 セル)
• アドミラル・グリゴロヴィチ級フリゲート艦–カリブルまたはブラモス用3S14 (8 セル) + 9M317M用3S90M (24 セル)
• アドミラル・ゴルシコフ級フリゲート艦– カリブルまたはオニクス用 3S14 (16 セル) +各種ミサイル用Redut システム(32 セル)
• ゲパルト級フリゲート艦– カリブルまたはオニクス用 3S14 (8 セル)
• ステレグシチ級コルベット– レドゥート (12 セル)
• グレミャシチ級コルベット– Redut (2 x 8 セル) + Kalibr または Oniks 用の 3S14 (8 セル)
• ブヤンM級コルベット– カリブルまたはオニクス用3S14（8セル）
• カラクルト級コルベット– カリブルまたはオニクス用 3S14 (8 セル)
• プロジェクト22160E巡視船– カリブルまたはオニクス用3S14（8セル）^[11]
• コルサール護衛艦– Kalibr 用 3S14 (8 セル) ^[12]

潜水艦

• アムール950 – カリブルまたはブラモス用3S14（10セル）^[13]
• オスカー級潜水艦–グラニート（24セル）+ RPK-2 ヴューガ（28セル）
• ヤセン-M – カリブル（40セル）またはオニックス（32セル）用の3S14 ^[14]
• タイフーン級潜水艦– R-39 リフ（20セル）^[15]
• デルタIII級潜水艦– R-29 ヴィソタ（16セル）^[16]
• デルタIV級潜水艦– R-29RMU シネヴァまたはR-29RM シュティル（16セル）^[17]
• ボレイ級潜水艦– RSM-56 ブラヴァ（16セル）^[18]

 南アフリカ

• ヴァルール級フリゲート艦-ウムコント（16セル）

 韓国

表面

• 広開土大王級駆逐艦（KDX-I） - マーク48（16セル）
• 忠武公 李舜臣級駆逐艦(KDX-II) – マーク 41 (32 セル) +韓国垂直発射システム(K-VLS) (24 セル / 32 セル)
• 世宗大王級駆逐艦（KDX-III） - マーク41（80セル）+ K-VLS（48セル）
• 南浦級機雷敷設艦– K-VLS (4 セル)
• 天王峰級LST – K-VLS（4セル）
• 大邱級フリゲート艦– K-VLS (16 セル)

潜水艦

• 島山安昌浩級潜水艦– K-VLS (10 セル)

 シンガポール

• フォーミダブル級フリゲート艦– シルバー (32 セル)
• ビクトリー級コルベット– バラク 1 (2 x 8 セル)
• インディペンデンス級沿岸域任務艦– VL MICA-M (12 セル)

 タイ

• ナレスアン級フリゲート艦– マーク 41 (8 セル)
• プミポン・アドゥンヤデート級フリゲート艦– マーク41（8セル）
