RIM-67 標準

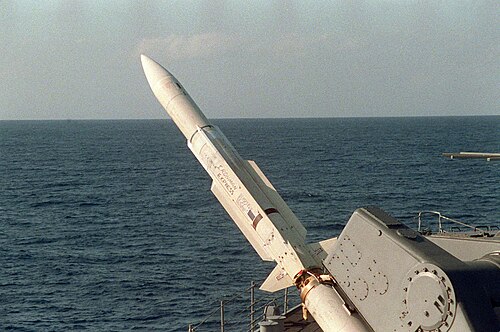

RIM-67 標準 ER
RIM-67 標準 ER
タイプ	対艦能力を備えた射程延長型地対空ミサイル
原産地	アメリカ合衆国
サービス履歴
使用中	1981年～現在 (RIM-67B)、1999年～現在 (RIM-156A)
生産履歴
メーカー	レイセオンミサイル＆防衛
単価	409,000ドル
仕様
質量	2,980 ポンド (1,350 kg) ; SM-2ER ブロック IV: 3,225 ポンド (1,463 kg)
長さ	26.2 フィート (8.0 m) ; SM-2ER ブロック IV: 21 フィート 6 インチ (6.55 m) (ブースター付き)
直径	SM-2ER ブロック IV:; 本体: 13.5 インチ (34.3 cm); ブースター: 21 インチ (53.3 cm)
翼幅	5 フィート 2 インチ (1.57 m) ; SM-2ER ブロック IV: 3 フィート 6 インチ (1.07 m)
弾頭	レーダー近接・接触信管、高性能爆薬137ポンド（62kg）連続棒、後爆破破片
エンジン	2段式固体燃料ロケット、サステイナーモーターとブースターモーター
運用; 範囲	65～100 nmi (120～185 km) ; SM-2ERブロックIV: 100～200 nmi (190～370 km)
飛行上限	80,200 フィート (24,400 メートル)
最高速度	マッハ3.5
ガイダンス; システム	慣性/ SARH
発射; 台	水上艦艇

RIM -67 スタンダード ER (SM-1ER/SM-2ER) は、もともとアメリカ海軍(USN) 向けに開発された、二次的な対艦能力を備えた長距離地対空ミサイル(SAM)です。RIM-67 は、1950 年代にさまざまなアメリカ海軍艦艇に配備されたシステムであるRIM-8 Talosの代替として開発され、サイズが似ていて既存の Terrier ランチャーと弾倉に適合したため、最終的にはRIM-2 Terrierも置き換えました。RIM -66 スタンダードMR は、基本的にブースター段のない同じミサイルで、RIM-24 Tartar を置き換えるように設計されました。RIM-66/67 シリーズは、このようにしてアメリカ海軍の汎用 SAM システムとなり、「スタンダードミサイル」という名称が付けられました。

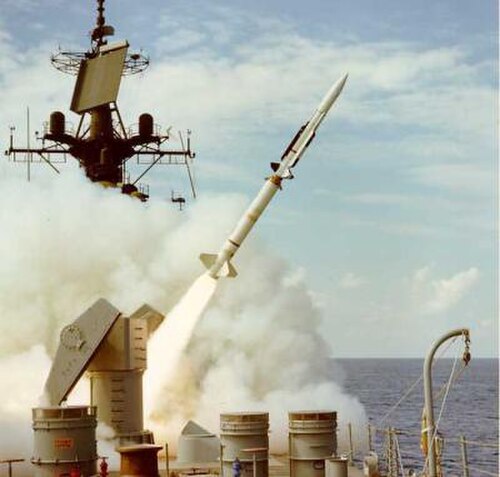

RIM-67A SM-1 拡張範囲

RIM-67A (SM-1ER Block I) は、海軍がRIM-8 タロスミサイルに代わるミサイルとして採用した。技術の向上により、RIM-67 は以前のRIM-2 テリアミサイルと同じサイズに縮小された。Mk86 誘導ミサイル射撃管制システム (「テリア」) を搭載した既存の艦艇は、古い RIM-2 テリアミサイルの代わりにこの新型ミサイルを搭載するように改造された。RIM-2 テリアから RIM-67A に切り替えた艦艇は、新型ミサイルを搭載していたにもかかわらず、依然としてテリア艦艇と呼ばれていた。^[要出典]

RIM-67B および RIM-156 SM-2 拡張範囲

スタンダードミサイルの第2世代であるスタンダードミサイル2は、イージス戦闘システムと、既存のテリアとタータール艦向けに計画されていた新脅威アップグレード（NTU）プログラムのために開発された。駆逐艦 USS マハンは、CG/SM-2（ER）ミサイルプログラムプロジェクトの開発のためのテストプラットフォームとして機能した。スタンダードミサイル1に対する主な変更点は、セミアクティブホーミングが維持された最終段階を除くミサイルの飛行の各段階で慣性誘導が導入されたことである。この設計変更は、ミサイルが照明レーダーを時分割で共有し、装備された船舶が飽和ミサイル攻撃から防御できるようにするために行われた。^[要出典]

新たな脅威アップグレードの一環として再装備されたテリア艦は、RIM-67B（SM-2ERブロックII）ミサイルを運用できるように改修されました。^[要出典]

Mk 72ブースターを搭載したRIM-156A標準SM-2ERブロックIVは、タイコンデロガ級イージス巡洋艦の長距離SAMの不足を補うために開発された。Mk72ブースターにより、RIM-156Aはマーク41垂直発射システムに搭載できる。この構成は、終末段階の弾道ミサイル防衛にも使用できる。^[2]

従来のニュークリア・テリアミサイル（RIM-2D）に代わるW81核弾頭を搭載した核武装標準ミサイルを建造する計画があった。米海軍は1980年代に核武装ミサイルの要件を撤回し、プロジェクトは中止された。^[3]

スタンダードは、セミアクティブホーミングモードを使用して視線範囲内で、または慣性誘導とターミナル赤外線ホーミングを使用して地平線を越えて船舶に対しても使用できます。^[4]

RIM-174スタンダードミサイル6 ERAMは、2013年に運用が開始された新世代のスタンダード長距離ミサイルです。^[5]

運用履歴

イラン・イラク戦争（1980年～1988年）の間、米国はイランの攻撃の脅威から自国の海軍とペルシャ湾の他の艦船を守るためスタンダードミサイルを配備した。イラン空軍によると、イランのF-4ファントムIIはSM-2ERと交戦したが回避し、1機が破片により致命的ではない損傷を受けた。^{[6]同じ戦争中、米国海軍は2発のSM-2ミサイルを使用してイランの民間航空機、}イラン航空655便を誤って撃墜した。^[7]

1988年4月18日、プレイング・マンティス作戦中、フリゲート艦 USS シンプソンはRIM-66スタンダードミサイル4発を発射し、巡洋艦USS ウェインライトはRIM-67スタンダードミサイル2発をイランのカマン級（ラ・コンバタントII型）ミサイル艇ジョシャンに向けて発射した。攻撃によりイラン艦の上部構造は破壊されたが、沈没には至らなかった。^[要出典]

展開

RIM-67 スタンダードは、RIM-2 テリアに代わって以下のクラスの船舶に配備されましたが、VLS 対応ではありませんでした。すべての船舶は、誘導にAN/SPG-55 を使用しました。発射システムとしては、Mk10 誘導ミサイル発射システムが使用されました。新しい脅威アップグレードを装備した船舶は、AN/SPG-55 レーダーがターゲットを照射する最終段階を除き、迎撃のすべての段階で慣性誘導を使用する RIM-67B を運用しました。

USS ロングビーチSM-1ER、後に NTU を搭載した SM-2ER。
ファラガット級駆逐艦SM-1ER、後にNTUを搭載したSM-2ER（ USS マハンのみ）。
リーヒ級巡洋艦SM-1ER、後にNTUを搭載したSM-2ER。
USS ベインブリッジSM-1ER、後に NTU を搭載した SM-2ER。
ベルナップ級巡洋艦SM-1ER、後にNTUを搭載したSM-2ER。
USS トラクスタンSM-1ER、後に NTU を搭載した SM-2ER。
イタリア巡洋艦 ヴィットリオ・ヴェネトSM-1ER のみ。

RIM-156 スタンダードブロック IV は、イージス戦闘システム用に開発されたバージョンで、Mk41 垂直発射システムから発射するための小型のコンパクトサイズのブースターステージを備えています。以前の RIM-67B と同様に、ターミナルセミアクティブホーミングによる慣性/コマンド誘導を採用しています。

タイコンデロガ級巡洋艦（VLSユニットのみ）
アーレイ・バーク級駆逐艦

バリエーション

ギャラリー

USS ジョセフス・ダニエルズのMK-10 GMLSのレールに取り付けられた青い訓練用ミサイル
USS ウォーデンがMk 10 GMLS を展示しています。左側のランチャー、ミサイルがランチャーフィーダーから出るランチャーの後ろのブラストドア、および中央右側のAN/SPG-55レーダーに注目してください。
マハンのMk-10 GMLSの即応リング上の弾薬庫エリアにあるSM-2ER
ミサイル駆逐艦USSカーティス・ウィルバーは、マルチセイル2009で魚雷回避演習中にRIM-156スタンダードSM-2ERミサイルを発射した。
