M134 ミニガン

機関銃、高射速度、口径 7.62 mm、M134
機関銃、高射速度、口径 7.62 mm、M134
	2017年のディロンエアロ M134D ミニガン
タイプ	回転式中型機関銃
原産地	アメリカ合衆国
サービス履歴
使用中	1963年～現在
使用者	ユーザーを見る
戦争	ベトナム戦争; 第三次インドシナ戦争; アメリカのグレナダ侵攻; アメリカのパナマ侵攻; ソ連・アフガニスタン戦争; フォークランド紛争; 湾岸戦争; 希望回復作戦; アフガニスタン戦争（2001年～2021年）; イラク戦争;
生産履歴
デザイナー	ゼネラル・エレクトリック
設計	1960
メーカー	ゼネラル・エレクトリック; ディロンエアロ; ガーウッドインダストリーズ; プロフェンス;
生産	1962年～現在
バリエーション	デザインとバリエーションを見る
仕様
質量	85 ポンド (39 kg)、41 ポンド (19 kg) の軽量モッド。
長さ	801.6 mm (31.56 インチ)
バレルの長さ	558.8 mm (22.00 インチ)
カートリッジ	7.62×51mmNATO弾
バレル	6
アクション	電動回転式砲尾
発射速度	可変、2,000～6,000発/分
銃口速度	2,800 フィート/秒 (853 メートル/秒)
最大射程距離	3,280 フィート (1,000 メートル、1,090 ヤード)
給餌システム	分解式M13リンクベルトまたはリンクレスフィード。設置状況により異なる（500～5,000発のベルト）
観光スポット	設置場所により異なります。固定照準器はありません。

M134ミニガンは、アメリカ製の7.62×51mm NATO弾6連装回転式機関銃で、発射速度が速い（毎分2,000発から6,000発）。^[2]ガトリング式の回転式バレルアセンブリと、通常は電動モーターなどの外部動力源を備えている。名前の「ミニ」は、ジェネラル・エレクトリックの初期の20mm M61バルカンなど、回転式バレル設計を採用した大口径設計との比較であり、「ガン」は、機関砲の砲弾ではなくライフル弾を使用することを意味している。

「ミニガン」は、ゼネラル・エレクトリック社が元々製造していた特定の武器モデルを指しますが、現在ではライフル口径の外部動力式回転式銃全般を指すようになりました。この用語は、動力源や口径に関係なく、同様の発射速度と構成を持つ銃を指すために、あいまいに使用されることもあります。

ミニガンは、米国軍のいくつかの部門で使用されています。米国陸軍では、そのバージョンはM134とXM196と呼ばれ、米国空軍と米国海軍では、GAU-2/AとGAU-17/Aと呼ばれています。

歴史

背景: 電動ガトリングガン

現代のミニガンの原型は、1860年代にリチャード・ジョーダン・ガトリングが発明した手回し式の機械装置である。彼は後に、ライフル口径のガトリング砲の手回し式機構を、当時は比較的新しい発明であった電動モーターに置き換えた。ガトリングが機構を遅くした後でも、新しい電動ガトリング砲の理論上の発射速度は毎分3,000発であり、これは現代の典型的な単銃身機関銃のおよそ3倍であった。ガトリングの設計は、1893年7月25日に米国特許番号502,185を取得した。^[3]彼の改良にもかかわらず、より安価で軽量で反動が少なくガス作動式の機関銃が発明されると、ガトリング砲は使われなくなり、ガトリング自身も一時期破産した。^[4]

第一次世界大戦中、ドイツのいくつかの企業が航空機で使用するための外部動力式銃の開発に取り組んでいた。これらの設計の1つは、 7.92×57mmモーゼル弾を使用する外部動力式12バレル回転式銃であるフォッカー・ラインベルガーであった。毎分7,000回以上の発射が可能と主張されていたが、従来の回転式銃の設計とは異なる「くるみ割り」回転分割銃尾設計のため、薬莢が頻繁に破裂した^{[5] 。}^[6]これらのドイツの銃はいずれも戦争中に生産されなかったが、競合するシーメンスの試作機（おそらく異なるアクションを使用）が西部戦線で試され、空中戦で勝利を収めた。^[5]イギリスも1950年代にこのタイプの分割銃尾の実験を行ったが、やはり成功しなかった。^[7]

ミニガン: 1960年代～ベトナム

1960年代、アメリカ軍はベトナム戦争で使用するために、電動で回転銃身のガトリング式火器の最新型を研究し始めた。ベトナム戦争でアメリカ軍は、密林で兵士や装備を輸送する主な手段の一つとしてヘリコプターを使用したが、着陸時に減速すると小火器やロケット推進擲弾（RPG）の攻撃に対して脆弱であることに気付いた。ヘリコプターには単銃身の機関銃が搭載されていたが、密林の茂みに隠れた攻撃者を撃退するためにそれを使用すると、銃身が過熱したり、薬莢が詰まったりすることがよくあった。^[8]

より信頼性が高く、発射速度が速い武器を開発するため、ゼネラル・エレクトリック社の設計者は回転式 20 mm M61 バルカン砲を7.62×51 mm NATO弾薬用に縮小しました。その結果生まれた武器は M134 と命名され、「ミニガン」として知られ、過熱することなく 1 分間に最大 6,000 発の発射が可能になりました。この銃は可変 (つまり選択可能) の発射速度を持ち、最大 6,000 rpm の速度で発射するように指定されていますが、ほとんどの用途では 1 分間に 3,000 発から 4,000 発の速度に設定されています。

ミニガンはヒューズOH-6カイユースとベルOH-58カイオワのサイドポッド、ベルAH-1コブラ攻撃ヘリコプターの砲塔とパイロンポッド、ベルUH-1イロコイ輸送ヘリコプターのドア、パイロン、ポッドマウントに搭載された。いくつかの大型航空機には近接航空支援用にミニガンが装備されていた。セスナA-37ドラゴンフライは機内銃と翼のハードポイントにポッドを装備し、ダグラスA-1スカイレイダーも翼のハードポイントにポッドを装備していた。他の有名なガンシップ機にはダグラスAC-47スプーキー、フェアチャイルドAC-119、ロッキードAC-130がある。^[8]

ディロンエアロミニガン

アメリカ政府はベトナム戦争中に約1万丁のミニガンを調達していた。^[9] 1990年頃、ディロン・エアロ社は「外国のユーザー」から大量のミニガンとスペアパーツを入手した。銃は連続して発射不能となり、実際には摩耗した武器であることが明らかになった。同社は銃を単に保管するのではなく、遭遇した問題を解決することを決定した。故障の問題を解決したことで、ミニガンの全体的な設計が改善された。ミニガンを改良するためのディロン社の努力の噂は第160特殊作戦航空団に届き、同社はケンタッキー州フォート・キャンベルに招待され、製品のデモンストレーションを行った。弾薬ベルトからカートリッジを分離して銃のハウジングに送り込むために使用されるデリンカーとその他の部品がキャンベルの射撃場でテストされた。第160特殊作戦航空団はデリンカーの性能に感銘を受け、1997年までに発注し始めた。これがきっかけでディロン社はボルト、ハウジング、銃身を含む他の設計面を改良することになった。 1997年から2001年の間、ディロン・エアロは年間25～30の製品を生産していた。2001年には、性能と耐用年数を向上させる新しいボルトの設計に取り組んでいた。2002年までにミニガンのほぼすべての部品が改良されたため、ディロンは改良された部品を使用した完全な武器の生産を開始した。この銃は、標準兵器システムとして第160特殊作戦群によってすぐに購入された。その後、この銃は陸軍の正式な調達システム承認プロセスを経て、2003年にディロン・エアロのミニガンは認定され、M134Dと指定された。^[9] ディロン・エアロのシステムが一般軍事サービスに承認されると、ディロン・エアロのGAU-17は海兵隊に配備され、海兵隊のUH-1で使用されているGE GAU-17の交換品として好評を博した。^[10]

M134Dの核心は鋼鉄製のハウジングとローターであった。軽量化に重点を置くため、チタン製のハウジングとローターが導入され、重量が62ポンド（28 kg）から41ポンド（19 kg）に軽量化されたM134D-Tが誕生した。この銃のハウジングは摩耗するまでに50万発の弾丸を撃ち続けることができた。これは従来の機関銃の4万発の弾丸の寿命よりはるかに長いが、他の回転式銃の弾丸の寿命よりは短かった。この2つの銃をハイブリッド化したのが、鋼鉄製のハウジングとチタン製のローターを備えたM134D-Hである。この銃は鋼鉄製の部品を使用しているため安価で、M134D-Tよりわずか1ポンド（0.45 kg）重いだけで、弾丸の寿命は150万発に回復した。^[9]^[11] M134D-Hは現在、第160連隊のさまざまなプラットフォームで使用されている。^[9]

ディロン社は、特殊なマウントや弾薬処理システムも開発した。当初、マウントは航空システム専用だった。その後、2003年から2005年にかけて、海軍は特殊な小型ボートにディロン社製ミニガンを搭載し始めた。2005年には、海軍水上戦闘センタークレーン部門がハンビーに搭載する銃を調達した。イラクでは、地上の米陸軍特殊部隊が反政府勢力と頻繁に交戦していたため、火力増強のため車両にM134Dミニガンを搭載した。数回の交戦の後、攻撃側はミニガンを搭載した車両を避けるようになった。その後、特殊部隊は反政府勢力に武器を向けられていることが分からないように武器を隠し始めた。陸軍の正規部隊はその逆を行い、敵を威嚇するため、塗装したPVCパイプを束ねて樽に見立てたミニガンの模型を作った。 ^[9]

ガーウッドインダストリーズミニガン

ガーウッドインダストリーズは、オリジナルの GE システムにいくつかの変更を加えた M134G バージョンを作成しました。ガーウッドは、最適な発射速度を毎分約 3,200 発 (rpm) と決定しました。M134G は、この発射速度に加えて、4,000 rpm と以前の標準の 3,000 rpm で生産されています。^[12]ガーウッドインダストリーズは、現代の軍事および ISO 規格を満たすために、1960 年代のミニガンの設計にいくつかの変更を加えました。^[12]これには、駆動モーター、フィーダー、バレルクラッチアセンブリの変更が含まれます。^[13]

2015年から2017年まで、ガーウッドインダストリーズ CEO のトレイシーガーウッドは、銃器ディーラーのマイケルフォックスと武器密輸業者のタイラーカールソンと共謀して、メキシコの麻薬カルテルにミニガンを供給していた。ガーウッドは、ATFに虚偽の書類を提出し、M134G ローターハウジングの一部が破壊されたと主張したが、実際には銃密輸組織に売却されていた。2017 年に連邦捜査官がフォックスの自宅を捜索し、ガーウッドが破壊されたと報告したローターハウジングを 2 つ回収した。ローターハウジングの多くはメキシコに出荷され、破壊されたと報告されたローターハウジングを使用した完成した M134G がメキシコの法執行機関によってカルテルから回収された。^[14]ガーウッドは、違法行為に使用されることは知っていたものの、意図された購入者がメキシコのカルテルであるとは知らなかったと主張した。^[15]

デザインとバリエーション

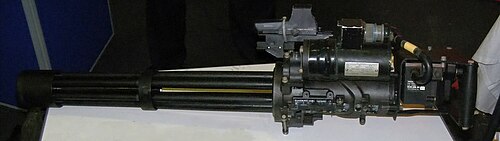

基本的なミニガンは、6 バレルの空冷式電動回転機関銃です。電動駆動により、回転式撃針アセンブリと回転式チャンバーを備えたハウジング内で武器が回転します。^[16]ミニガンの多銃身設計は過熱防止に役立ちますが、他の機能も果たします。複数の銃身により、発射、抽出、および装填の一連のプロセスがすべての銃身で同時に行われるため、高い発射速度を実現できます。したがって、1 つの銃身が発射されると、他の 2 つの銃身は異なる段階で薬莢を抽出し、さらに 3 つの銃身は装填中です。ミニガンは、円形のハウジング内に配置された複数のクローズドボルトライフル銃身で構成されています。銃身は、通常、電気、空気圧、または油圧などの外部電源によって回転します。他の回転銃身砲は、ガス圧または発射されたカートリッジの反動エネルギーによって駆動されます。ガス作動型のXM133も開発されました。^[17]

この兵器は連結された弾薬を給弾することができるが、弾丸が薬室に給弾される際にリンクを外すためのデリンクフィーダーが必要である。元々のフィーダーユニットはMAU-56/Aと命名されていたが、その後改良されたMAU-201/Aユニットに置き換えられた。^[18]

ゼネラル・エレクトリック社のミニガンは、米軍の複数の部門で、様々な呼称で使用されている。基本的な固定武装バージョンは、米陸軍によってM134の呼称が与えられたが、同じ武器は、米国空軍（USAF）と米国海軍（USN）によってGAU-2/A（固定マウント）とGAU-17/A（フレキシブルマウント）と命名された。USAFのミニガン派生型には3つのバージョンがあり、米陸軍の武器は、呼称変更なしにいくつかの改良が取り入れられたようである。M134Dは、ディロン・エアロ社によって設計・製造されたM134の改良版であり、^[19]ガーウッド・インダストリーズ社がM134G派生型を製造している。^[20]入手可能な情報源は、M134とGAU-2/A、およびM134とGAU-2B/Aの両方に関係があることを示している。^[21]^[22]ロッキードAH-56シャイアンヘリコプターの XM53兵装サブシステム専用に、排出スプロケットを追加したXM196と呼ばれる別の派生型が開発された。^[23]

もう1つの派生型は、柔軟な設置を目的にアメリカ空軍によって開発され、主にベルUH-1Nツインヒューイヘリコプターに搭載されて始まったGAU-17/Aである。ジェネラル・ダイナミクス社が製造したこの型は、スロット付きフラッシュハイダーを備えている。GAU-17/Aの主なエンドユーザーはアメリカ海軍とアメリカ海兵隊（USMC）で、多くのヘリコプターや水上艦艇に防御兵器としてこの銃を搭載している。ヘリコプターから搭載されたGAU-17/Aは、2003年のイラク戦争を前に湾岸での対群集防御用にMk16 20 mm機関砲からピントルマウントを取り外し、艦艇に急遽配備され、30日間で59システムが設置された。^[24] GAU-17/Aは機関銃シリーズではMk 44と指定されており^[24]、イギリスの軍艦に搭載された場合は一般にMk 44として知られている。

この兵器は、UH-1NのA/A49E-11武装システムと、米空軍のシコルスキーHH-60HペイブホークヘリコプターのA/A49E-13武装サブシステムの両方の一部である。これらのシステムの兵器は、2,000または4,000 rpmのいずれかの発射速度を選択できる。水上艦に搭載されたシステムに関連して、GAUSE-17（GAU-Shipboard Equipment-17）の指定が可能であるとの言及があるが、これは公式のASETDS指定システムの形式には従わない。^[25]^[26]

ガンポッドおよびその他のマウントシステム

この兵器の最初の応用例の一つは、航空機の武装ポッドであった。これらのガンポッドは、主にベトナム戦争中にさまざまな固定翼航空機や回転翼航空機で使用され、その後もしばらく在庫として残っていた。空軍ではSUU-11/A 、米陸軍ではM18と命名された標準的なポッドは、比較的単純なユニットで、完全に自己完結型であり、1,500発のマガジンがデリンク弾薬を直接兵器に供給する。つまり、ポッドに取り付けられたミニガンには、標準的なMAU-56/Aデリンクフィーダーユニットは必要ない。^[29]このポッドにはいくつかの派生型が存在する。

当初、ダグラス AC-47 スプーキーやフェアチャイルド AC-119などの固定翼ガンシップに搭載された側面射撃武装は、SUU-11/A 航空機ポッド（多くの場合、空力フロントフェアリングが取り外された状態）と現地で製作されたマウントを組み合わせることによって装備されました。これらのポッドは基本的に改造されておらず、外部電源を必要とせず、航空機の射撃管制装置にリンクされていました。他のミッションでこれらのポッドが必要になったため、ガンシップで使用するための専用の「ミニガンモジュール」が開発され、配備され、MXU-470/Aと命名されました。これらのユニットは、改良された 2,000 発ドラムや、飛行中の再装填を簡素化する電動フィーダーなどの機能を備え、1967 年 1 月に初めて導入されました。最初のユニットは信頼性が低く、ほぼすぐに撤退しました。^[30]年末までに困難は解決され、部隊は再びAC-47、AC-119、AC-130に装備され、砲手の命中精度を高めるために5発ごとに「球状」弾を曳光弾に置き換える特定の弾薬が装備された。また、これらの空中ガンシップは、火を吐き、当たったものすべてを消滅させるか死なせるように見えることから、ベトコンから「魔法のドラゴンを吹く」というニックネームが付けられた。AC-47には側面に3基のMXU-470/Aが搭載されており（後継機のAC-119には4基が搭載された）、一斉に発砲すると敵の目に壊滅的な印象を与えた。最初の AC-130A ガンシップ II は MXU-470/A マウントを廃止し、代わりに GAU-2/A を使用し、4 つの 7.62mm GAU-2/A ミニガンマウントだけでなく、4 つの 20mm M61 バルカン6 連装回転砲を追加しました。この構成は 2 年後の 1969 年にアップグレードされ、GAU-2/A と M61 をそれぞれ 2 つ削除し、2 つの 40mm (1.58 インチ) L/60 ボフォース砲を追加して、 AC-130A「サプライズパッケージ」と名付けられました。この構成は、1971年後半にAC-130E Pave Aegisが登場するまでさらに2年間続きました。AC-130E Pave Aegisでは、ミニガンがすべて廃止され、40mmボフォース砲のうち1門が廃止され、代わりに20mm M61バルカン砲2門、40mm L/60ボフォース砲1門、105mm (4.13インチ) M102榴弾砲1門の構成になりました。この構成は、AC-130H (AC-130Eは航空電子機器のアップグレードが行われ、Hモデルに再指定されました) が改装され、2門のM61バルカン砲が取り外され、ジェネラルダイナミクス製25mm (0.984インチ) GAU-12/U イコライザー5連装回転砲1門 (H接尾辞はそのまま) に置き換えられた2000年代初頭まで続きました。^[要出典]

改良されたMXU-470/Aは、前線航空管制官が使用するセスナO-2スカイマスター^[31]などの軽量航空機への搭載も提案されていたが、重すぎて扱いにくいことが判明した。2機のMXU-470/Aの搭載はフェアチャイルドAU-23Aピースメーカーにもテストされたが、タイ王国空軍は後に M197 20mm機関砲を搭載した別の構成を採用することを選択した^{[32] 。}

2013年9月、ディロンエアロはM134D-H用のDGP2300ガンポッドを発売した。このガンポッドには3,000発の弾丸が入っており、ミニガンを1分間発射するのに十分な弾薬である。このシステムは完全に自己完結型であるため、銃の重量、回転トルク、反動力（190 lbf（850 N））に耐えられる航空機であれば、どの航空機にも搭載できる。ポッドには独自のバッテリーがあり、航空機の電気システムに配線して充電を維持できる。^[33]

ミニガンの様々な反復は、ヘリコプターの武装サブシステムにも使用されており、これらのサブシステムのほとんどは米国によって開発されました。最初のシステムでは、さまざまなヘリコプターの前方射撃の役割でこの武器が使用されました。最も有名な例としては、UH-1のM21武装サブシステムとOH-6のM27があります。また、ベルAH-1コブラファミリーの多くのメンバーの主要な砲塔搭載武装を形成しました。この武器は、さまざまな輸送ヘリコプターのピントルマウントドアガンとしても使用され、現在もその役割を果たし続けています。

ユーザー

アフガニスタン
アルバニア- CH-47チヌークヘリコプターに搭載予定^[38]
アルゼンチン
オーストラリア
オーストリア^[39]
ブラジル
ブルネイ
カナダ
チリ
コロンビアUH-60L、 Mi-17、 UH-1Nヘリコプターに使用されています。
チェコ共和国
エジプト
フランス
フィンランド^[40]
ジョージア^[41]
ドイツ^[42]
インドネシア
イラク
イラン
イスラエル
イタリア
日本
ヨルダン
マレーシア
メキシコ^[43]
モロッコ
オランダ
ニュージーランド（テスト）
ノルウェー
パキスタン
パラグアイ
ペルー^[44]
フィリピン
ポーランド^[45]
韓国
サウジアラビア
セルビア
シエラレオネ
スペイン
スウェーデン^[46]
タイ
七面鳥
イギリス
アメリカ合衆国
