このIntel プロセッサの世代別リストは、4 ビット4004 (1971)から現在のハイエンド製品まで、 Intelのすべてのプロセッサを紹介することを目的としています。各製品について簡潔な技術データが提供されています。
最新
第13世代および第14世代Core
デスクトップ - Raptor Lake-S Refresh（コードネーム「ラプター湖（第14世代）
Raptor Lake-Sデスクトッププロセッサの反復更新版である第14世代Intel Coreが2023年10月17日に発売されました。[1] [2]
以下の太字の CPU は、それぞれの Intel Ark 製品ページに従って W680 チップセットをベースにしたマザーボードと組み合わせた場合にのみ、ECC メモリをサポートします。
モバイル - Raptor Lake-HX Refresh（コードネーム「ラプター湖（第14世代）
Raptor Lake-HXモバイルプロセッサの反復更新版である第14世代Intel Coreが2024年1月9日に発売された[3]
デスクトップ（コードネーム「ラプター湖（第13世代）
モバイル（コードネーム「ラプター湖（第13世代）
第12世代コア
デスクトップ（コードネーム「アルダー湖）
モバイル（コードネーム「アルダー湖）
第11世代コア
デスクトップ（コードネーム「ロケット湖）
モバイル（コードネーム「タイガーレイク）
第10世代コア
デスクトップ（コードネーム「コメット湖）
第9世代コア
デスクトップ（コードネーム「コーヒーレイクリフレッシュ）
第8世代コア
デスクトップ（コードネーム「コーヒー湖）
第7世代コア
すべてのプロセッサ
すべてのプロセッサは時系列順にリストされます。
の4ビットプロセッサ

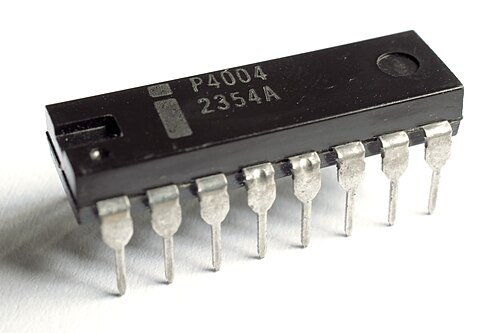

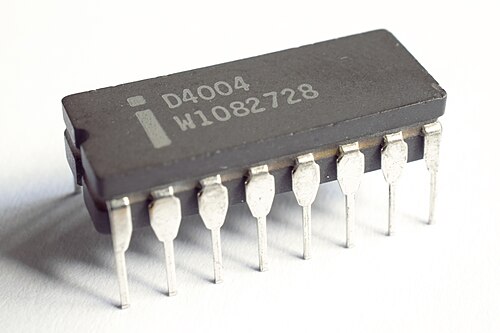

最初のマイクロプロセッサ（シングルチップ IC プロセッサ）
- 1971年11月15日導入
- クロックレート 740 kHz [b]
- 0.07 ミップス
- バス幅: 4 ビット (ピン数が限られているため、アドレス/データが多重化されます)
- ピーモス
- 10μmで2,300個のトランジスタ
- アドレス指定可能なメモリ640 バイト
- プログラムメモリ4 KB (4096 B)
- もともとBusicom電卓で使用するために設計された
MCS-4 ファミリー:
- 4004 – CPU
- 4001 – ROMと 4 ビット ポート
- 4002 – RAMと 4 ビット ポート
- 4003 – 10 ビット シフト レジスタ
- 4008 – メモリ+I/O インターフェース
- 4009 – メモリ+I/O インターフェース
- 4211 – 汎用バイト I/O ポート
- 4265 – プログラマブル汎用I/Oデバイス
- 4269 – プログラム可能なキーボードディスプレイデバイス
- 4289 – MCS-4/40 用標準メモリ インターフェース
- 4308 – 8192 ビット (1024 × 8) ROM、4 ビット I/O ポート付き
- 4316 – 16384 ビット (2048 × 8) スタティック ROM
- 4702 – 2048 ビット (256 × 8) EPROM
- 4801 – 4004/4201A または 4040/4201A 用 5.185 MHz クロック ジェネレータ クリスタル

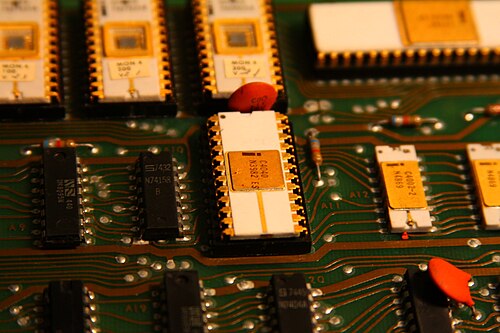

- 1974年にIntelによって導入された
- クロック速度は740kHz（4004マイクロプロセッサと同じ）
- 3,000個のトランジスタ
- 割り込み機能が利用可能
- プログラム可能なメモリサイズ: 8 KB (8192 B)
- 640バイトのデータメモリ
- 24ピンDIP
の8ビットプロセッサ

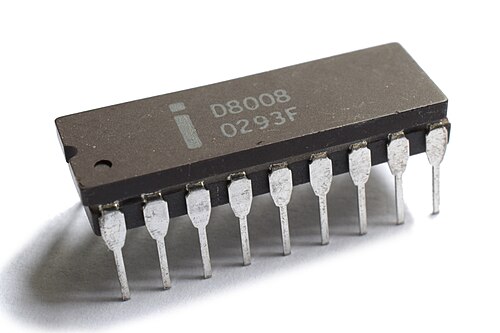

- 1972年4月1日導入
- クロックレート 500 kHz (8008-1: 800 kHz)
- 0.05ミップス
- バス幅: 8 ビット (ピン数が限られているため、アドレス/データが多重化されます)
- エンハンスメントロードPMOSロジック
- 10μmで3,500個のトランジスタ
- アドレス指定可能なメモリ 16 KB
- 初期の8ビットマイクロコンピュータ、ダム端末、一般的な計算機、瓶詰め機などで一般的
- 4004と並行して開発
- もともとはDatapoint 2200マイクロコンピュータで使用するために設計された
- 3,000 を超えるフォード ディーラーに Texas Instruments 742 マイクロコンピュータを大規模導入

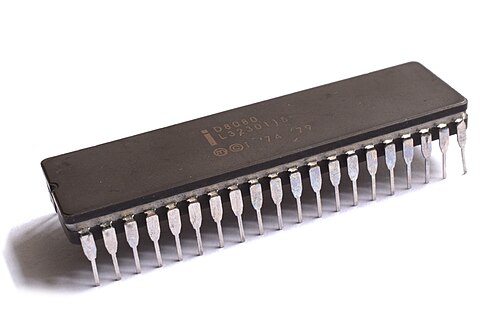

- 1974年4月1日導入
- クロックレート 2 MHz (非常にまれな 8080B: 3 MHz)
- 0.29ミップス[5]
- データバス幅: 8 ビット、アドレスバス: 16 ビット
- エンハンスメントロードNMOSロジック
- 6μmで4,500個のトランジスタ
- 8008と下位互換性のあるアセンブリ言語
- アドレス指定可能なメモリ 64 KB (64 × 1024 B)
- 8008の最大10倍のパフォーマンス
- Altair 8800、信号機コントローラ、巡航ミサイルなどに使用
- 8008 では 20 個だったサポート チップが 6 個必要になった

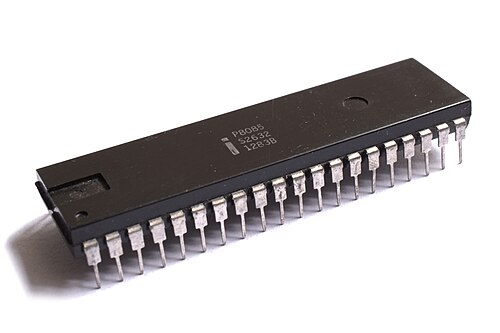

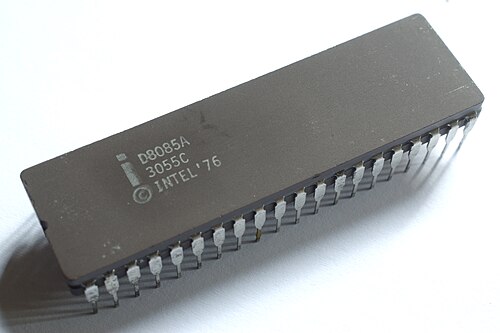

- 1976年3月導入
- クロックレート3MHz [6]
- 0.37 ミップス
- データバス幅: 8 ビット、アドレスバス: 16 ビット
- デプレッションロードNMOSロジック
- 3μmで6,500個のトランジスタ
- 8080との下位バイナリ互換
- トレドスケールで使用されます。また、モデム、ハードディスク、プリンターなどのコンピューター周辺機器コントローラーとしても使用されます。
- CMOS 80C85 in Mars Sojourner、Radio Shack Model 100 ポータブル
マイクロコントローラ
これらはCPU、RAM、ROM（またはPROMまたはEPROM）、I/Oポート、タイマー、割り込みを備えたICです。
- シングルアキュムレータ ハーバードアーキテクチャ
MCS-48ファミリー:
- Intel 8020 – シングルコンポーネント 8 ビット マイクロコントローラ、1 KB ROM、64 バイト RAM、13 個の I/O ポート
- Intel 8021 – シングルコンポーネント 8 ビット マイクロコントローラ、1 KB ROM、64 バイト RAM、21 個の I/O ポート
- Intel 8022 – オンチップ A/D コンバータを搭載したシングルコンポーネント 8 ビット マイクロコントローラ
- Intel 8035 – シングルコンポーネント 8 ビット マイクロコントローラ、64 バイト RAM
- Intel 8039 – シングルコンポーネント 8 ビット マイクロコントローラ、128 バイト RAM
- Intel 8040 – シングルコンポーネント 8 ビット マイクロコントローラ、256 バイト RAM

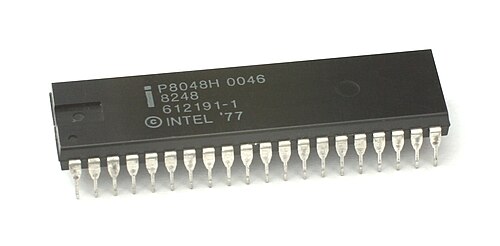

- Intel 8048 – シングルコンポーネント 8 ビット マイクロコントローラ、1 KB ROM、64 バイト RAM、27 個の I/O ポート、0.73 MIPS @ 11 MHz
- Intel 8049 – シングルコンポーネント8ビットマイクロコントローラ、2 KB ROM、128バイトRAM、27個のI/Oポート、
- Intel 8050 – シングルコンポーネント8ビットマイクロコントローラ、4 KB ROM、256バイトRAM、27個のI/Oポート、
- Intel 8748 – シングルコンポーネント8ビットマイクロコントローラ、1 KB EPROM、64バイトRAM、27個のI/Oポート、
- Intel 8749 – シングルコンポーネント8ビットマイクロコントローラ、2 KB EPROM、128バイトRAM、27個のI/Oポート、
- Intel 87P50 – シングルコンポーネント 8 ビット マイクロコントローラ、外部 ROM ソケット (2758/2716/2732)、256 バイト RAM、27 個の I/O ポート
- Intel 8648 – シングルコンポーネント 8 ビット マイクロコントローラ、1 KB OTP EPROM、64 バイト RAM、27 個の I/O ポート
- Intel 8041 – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、1 KB ROM、64 バイト RAM
- Intel 8041AH – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、1 KB ROM、128 バイト RAM
- Intel 8641 – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ ?
- Intel 8741 – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、1 KB EPROM、64 バイト RAM
- Intel 8741AH – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、1 KB EPROM、128 バイト RAM
- Intel 8042 – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、2 KB ROM、256 バイト RAM
- Intel 8742 – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、2 KB EPROM、128 バイト RAM
- Intel 8742AH – ユニバーサル ペリフェラル インターフェイス 8 ビット スレーブ マイクロコントローラ、2 KB OTP EPROM、256 バイト RAM
- Intel 8243 – 入出力エクスパンダー。1986年第1四半期にサンプル出荷された28ピンPLCCバージョン。[7]
- Intel 8244 – 汎用グラフィックス ディスプレイ デバイス (ASIC NTSC/SECAM)
- Intel 8245 – 汎用グラフィックスディスプレイデバイス（ASIC PAL）[8]
- シングルアキュムレータ ハーバードアーキテクチャ
MCS-51ファミリー:
- 8031 – 8 ビット制御指向マイクロコントローラ
- 8032 – 8ビット制御指向マイクロコントローラ
- 8044 – 高性能 8 ビット マイクロコントローラ
- 8344 – 高性能 8 ビット マイクロコントローラ
- 8744 – 高性能 8 ビット マイクロコントローラ

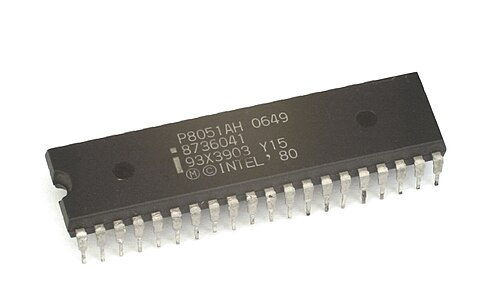

- 8051 – 8ビット制御指向マイクロコントローラ
- 8052 – 8ビット制御指向マイクロコントローラ
- 8054 – 8 ビット制御指向マイクロコントローラ
- 8058 – 8ビット制御指向マイクロコントローラ
- 8351 – 8ビット制御指向マイクロコントローラ
- 8352 – 8ビット制御指向マイクロコントローラ
- 8354 – 8ビット制御指向マイクロコントローラ
- 8358 – 8ビット制御指向マイクロコントローラ
- 8751 – 8 ビット制御指向マイクロコントローラ
- 8752 – 8ビット制御指向マイクロコントローラ
- 8754 – 8 ビット制御指向マイクロコントローラ
- 8758 – 8ビット制御指向マイクロコントローラ
- シングルアキュムレータ ハーバードアーキテクチャ
MCS-151ファミリー:
- 80151 – 高性能 8 ビット制御指向マイクロコントローラ
- 83151 – 高性能 8 ビット制御指向マイクロコントローラ
- 87151 – 高性能 8 ビット制御指向マイクロコントローラ
- 80152 – 高性能 8 ビット制御指向マイクロコントローラ
- 83152 – 高性能 8 ビット制御指向マイクロコントローラ
- シングルアキュムレータ ハーバードアーキテクチャ
MCS-251ファミリー:
- 80251 – 8/16/32ビットマイクロコントローラ
- 80252 – 8/16/32 ビット マイクロコントローラ
- 80452 – 8/16/32 ビット マイクロコントローラ
- 83251 – 8/16/32 ビット マイクロコントローラ
- 87251 – 8/16/32 ビット マイクロコントローラ
- 87253 – 8/16/32 ビット マイクロコントローラ
MCS-96家族
- 8061 – 16 ビット マイクロコントローラ (MCS-96 ファミリーの親、ROM なし、A/D 付き、ほとんどがフォードに販売)
- 8094 – 16 ビットマイクロコントローラ (48 ピン ROM なし、A/D なし)
- 8095 – 16 ビット マイクロコントローラ (48 ピン ROM なし、A/D 付き)
- 8096 – 16 ビット マイクロコントローラ (68 ピン ROM なし、A/D なし)
- 8097 – 16 ビット マイクロコントローラ (68 ピン ROM なし、A/D 付き)
- 8394 – 16 ビット マイクロコントローラ (48 ピン、ROM 付き、A/D なし)
- 8395 – 16 ビット マイクロコントローラ (48 ピン、ROM、A/D 付き)
- 8396 – 16 ビット マイクロコントローラ (68 ピン、ROM 付き、A/D なし)
- 8397 – 16 ビット マイクロコントローラ (68 ピン、ROM、A/D 付き)
- 8794 – 16 ビット マイクロコントローラ (48 ピン、EROM 付き、A/D なし)
- 8795 – 16 ビット マイクロコントローラ (48 ピン、EROM、A/D 付き)
- 8796 – 16 ビット マイクロコントローラ (68 ピン、EROM 付き、A/D なし)
- 8797 – 16 ビット マイクロコントローラ (68 ピン、EROM、A/D 付き)
- 8098 – 16 ビット マイクロコントローラ
- 8398 – 16 ビット マイクロコントローラ
- 8798 – 16 ビット マイクロコントローラ
- 80196 – 16 ビット マイクロコントローラ
- 83196 – 16 ビット マイクロコントローラ
- 87196 – 16 ビット マイクロコントローラ
- 80296 – 16 ビット マイクロコントローラ
ビットスライスプロセッサ
3000 家族
1974 年の第 3 四半期に導入されたこれらのビット スライスコンポーネントは、バイポーラショットキー トランジスタを使用していました。各コンポーネントはプロセッサ機能の 2 ビットを実装し、パッケージを相互接続して任意のワード長のプロセッサを構築できました。
3000ファミリーのメンバー:
- 3001 – マイクロコントロールユニット

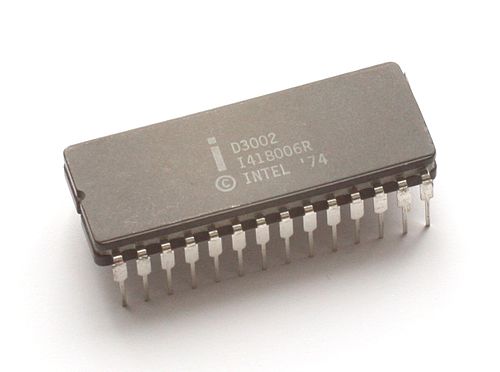

- 3002 – 2ビット算術論理ユニットスライス[9]

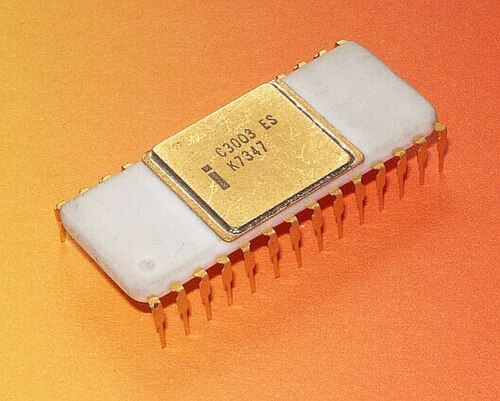

- 3003 – 先読みキャリージェネレータ
- 3205 – 高性能 1/8 バイナリ デコーダー
- 3207 – クワッド バイポーラ MOS レベル シフターおよびドライバー
- 3208 – MOS メモリ用 16 進センス アンプおよびラッチ
- 3210 – TTL-MOS レベルシフターおよび高電圧クロックドライバー
- 3211 – ECL-MOS レベルシフターおよび高電圧クロックドライバー
- 3212 – マルチモード ラッチ バッファ
- 3214 – 割り込み制御ユニット
- 3216 – パラレル反転双方向バスドライバ
- 3222 – 4K (4096 B) NMOS DRAM 用リフレッシュ コントローラ
- 3226 – パラレル反転双方向バスドライバ
- 3232 – 4K DRAM 用アドレス マルチプレクサおよびリフレッシュ カウンタ
- 3242 – 16K (16 × 1024 B) DRAM 用アドレス マルチプレクサおよびリフレッシュ カウンタ
- 3245 – 4K 用クワッド バイポーラ TTL-MOS レベル シフターおよびドライバー
- 3246 – 4K 用クワッド バイポーラ ECL-MOS レベル シフターおよびドライバー
- 3404 – 高性能6ビットラッチ
- 3408 – MOS メモリ用 16 進センス アンプおよびラッチ
- 3505 – 次世代プロセッサ
バス幅 2 nビット データ/アドレス (使用されるスライスの数nに依存)
の16ビットプロセッサ: MCS-86 ファミリー

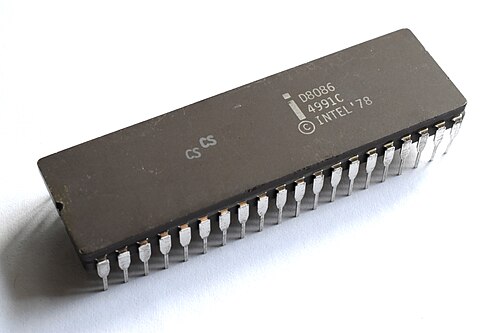

- 1978年6月8日導入
- クロックレート:
- 5MHz、0.33MIPS [6]
- 8MHz、0.66MIPS
- 10MHz、0.75MIPS
- メモリは奇数バンクと偶数バンクに分かれており、両方のバンクに同時にアクセスして、1クロックサイクルで16ビットのデータを読み取ることができます。
- データバス幅: 16 ビット、アドレスバス: 20 ビット
- 3μmで29,000個のトランジスタ
- アドレス指定可能なメモリ 1 メガバイト (1024 2 B)
- 8080の最大10倍のパフォーマンス
- 最初に Compaq Deskpro IBM PC 互換コンピュータで使用されました。その後、ポータブル コンピューティング、IBM PS/2 モデル 25およびモデル 30で使用されました。また、人気の IBM PC 互換機であるAT&T PC6300 / Olivetti M24 (IBM PS/2 ラインより前のもの)でも使用されました。
- セグメント レジスタを使用して64 KB を超えるデータに一度にアクセスしたため、多くのプログラマーが作業が非常に困難になったと不満を述べていました。[引用が必要]
- 最初のx86 CPU
- 後にiAPX 86に改名された[10]

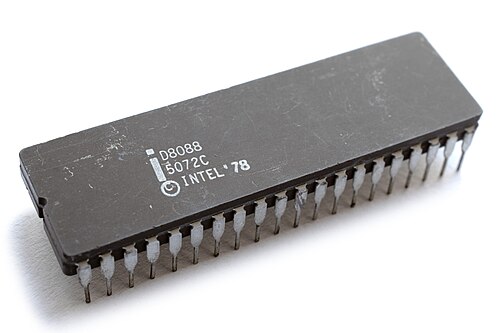

- 1979年6月1日導入
- クロックレート:
- 4.77 MHz、0.33 MIPS
- 8MHz、0.66MIPS [6]
- 16ビット内部アーキテクチャ
- 外部データバス幅: 8 ビット、アドレスバス: 20 ビット
- 3μmで29,000個のトランジスタ
- アドレス指定可能なメモリ 1 メガバイト
- 8086と同一だが、8ビットの外部バス（末尾の6ではなく8 ）がある。実行ユニット（EU）は同じだが、バスインターフェースユニット（BIU）が異なる[10]
- IBM PC、PC-XTおよび互換機で使用
- 後にiAPX 88に改名された[10]

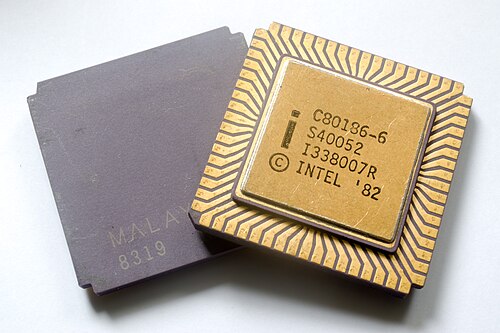

- 1982年に導入
- クロックレート
- 6 MHz、> 1 MIPS
- 55,000個のトランジスタ
- プロセッサに加えて、チップ上に2 つのタイマー、DMA コントローラ、割り込みコントローラが含まれていました(これらは IBM PC とは異なる固定アドレスでしたが、オーストラリアの会社 Cleveland など、いくつかの PC 互換ベンダーによって使用されていました)。
- 8086の設計にいくつかのオペコードと例外を追加しましたが、それ以外は8086と8088の命令セットと同じです。
- 縛られて、入って、出て行く
- イン、アウト
- IMUL imm、PUSH imm、PUSHA、POPA
- RCL/RCR/ROL/ROR/SHL/SHR/SAL/SAR 登録、imm
- アドレス計算とシフト操作は8086より高速です
- 主に組み込みアプリケーション（コントローラ、POSシステム、端末など）で使用されます。
- RM Nimbus、Tandy 2000、CP/M 86 Televideo PM16サーバーなど、 PC非互換のDOSコンピューターで使用されています。
- 後にiAPX 186に改名
- 80186の8ビット外部データバスを備えたバージョン
- 後にiAPX 188に改名

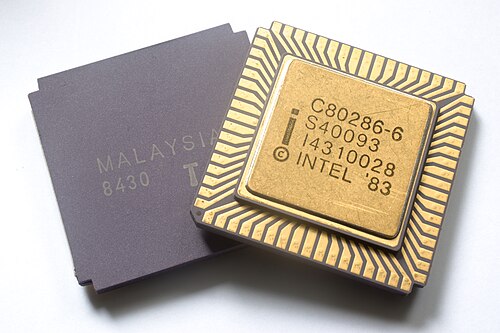

- 1982年2月1日導入
- クロックレート:
- 6MHz、0.9MIPS
- 8MHz、10MHz、1.5MIPS
- 12.5 MHz、2.66 MIPS
- 16 MHz、20 MHz、25 MHz が利用可能です。
- データバス幅: 16 ビット、アドレスバス: 24 ビット
- プロセスごとのアドレス空間を持つマルチタスク オペレーティング システムをサポートするメモリ保護ハードウェアが含まれています。
- 1.5μmで134,000個のトランジスタ
- アドレス指定可能なメモリ 16 MB
- 8086に基本的に同じ命令セットで保護モード機能を追加
- 8086の3～6倍の性能
- IBM PC ATおよびそれと同時期のATクローンで広く使用されている
32ビットプロセッサ: 非x86マイクロプロセッサ
- 1981年1月1日にIntel初の32ビットマイクロプロセッサとして発表された。
- マルチチップCPU
- オブジェクト/機能アーキテクチャ
- マイクロコード化されたオペレーティングシステムプリミティブ
- 1テラバイトの仮想アドレス空間
- フォールトトレランスのためのハードウェアサポート
- 2チップの汎用データプロセッサ（GDP）は、43201と43202で構成されています。
- 43203 インターフェース プロセッサ (IP) は I/O サブシステムに接続します。
- 43204 バス インターフェース ユニット (BIU) により、マルチプロセッサ システムの構築が簡素化されます。
- 43205 メモリ制御ユニット (MCU)
- アーキテクチャと実行ユニットの内部データベースパス: 32 ビット
- クロックレート:
- 5MHz
- 7MHz
- 8MHz
- 1988年4月5日導入
- RISCのような32 ビットアーキテクチャ
- 主に組み込みシステムで使用
- シーメンスとの合弁会社BiiN向けに開発された機能プロセッサから進化
- 2文字の接尾辞で識別される多くの変種
- 初期バージョン 80860XR 1989 年 2 月 26 日導入
- RISC 32/64ビットアーキテクチャ、浮動小数点パイプライン特性がプログラマーにとって非常にわかりやすい
- Intel iPSC/860 Hypercube並列スーパーコンピュータで使用
- 80860XP プロセッサのミッドライフ キッカー (主に速度の向上、命令セットの改良/拡張)
- カリフォルニア工科大学に設置されたインテルデルタ超並列スーパーコンピュータのプロトタイプで使用されている。
- サンディア国立研究所に設置されたインテルパラゴン超並列スーパーコンピュータで使用されている。
- 2000年8月23日導入
- ARMアーキテクチャに基づく32ビットRISCマイクロプロセッサ
- PXA2xxアプリケーションプロセッサ、IOP3xx I/Oプロセッサ、IXP2xxxおよびIXP4xxネットワークプロセッサなど、多くのバリエーションがあります。
32ビットプロセッサ: 80386 シリーズ
- 1985年10月17日導入
- クロックレート:
- 16MHz、5MIPS
- 20 MHz、6～7 MIPS、1987年2月16日発売
- 25 MHz、7.5 MIPS、1988年4月4日発売
- 33 MHz、9.9 MIPS（Compaq/i 16 KB L2 上の SPECint92 で 9.4）、1989 年 4 月 10 日発売
- データバス幅: 32 ビット、アドレスバス: 32 ビット
- 1μmで275,000個のトランジスタ
- アドレス指定可能なメモリ 4 GB (4 × 1024 3 B)
- 仮想メモリ 64 TB (64 × 1024 4 B) [11] [12]
- 32ビットデータセットを処理できる初のx86チップ
- メモリ保護サポートが改良され、拡張されました。これには、ページ仮想メモリと仮想86モードが含まれます。これらは、当時XenixとUnixで必須の機能でした。このメモリ機能は、OS/2の開発と提供を促進し、 Linux、Windows、macOSなどの現代のオペレーティングシステムの基本要件となっています。
- Compaq のDeskpro 386で初めて使用されました。デスクトップ コンピューティングで使用されました。
- 486チップのDX命名規則とは異なり、数値演算コプロセッサは搭載されていない。
- 後にIntel386 DXに改名
- 1988年6月16日導入
- クロックレート:
- 16MHz、2.5MIPS
- 20 MHz、3.1 MIPS、1989年1月25日発売
- 25 MHz、3.9 MIPS、1989年1月25日発売
- 33 MHz、5.1 MIPS、1992年10月26日発売
- 32ビット内部アーキテクチャ
- 外部データバス幅: 16 ビット
- 外部アドレスバス幅: 24 ビット
- 1μmで275,000個のトランジスタ
- アドレス指定可能なメモリ 16 MB
- 仮想メモリ64TB [11]
- バス幅が狭くなることで低コストの32ビット処理が可能になる
- エントリーレベルのデスクトップおよびポータブルコンピューティングで使用
- 数値演算コプロセッサなし
- 商用ソフトウェアは長年にわたり保護モードや仮想ストレージを使用していなかった
- 後にIntel386 SXに改名

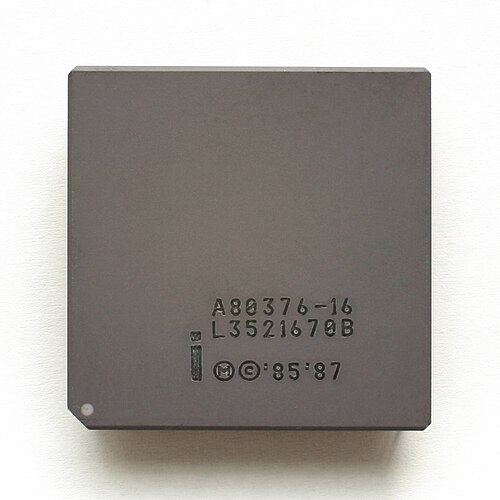

- 1989年1月16日発売、2001年6月15日販売終了
- 組み込みシステム向けの 386SX の派生型
- 「リアルモード」は使用せず、「保護モード」で直接起動します
- 1994年からはより成功した80386EXに置き換えられた。
- 1990年10月15日導入
- クロックレート:
- 20 MHz、4.21 MIPS
- 25 MHz、5.3 MIPS、1991年9月30日発売
- 32ビット内部アーキテクチャ
- 外部バス幅: 16 ビット
- 1μmで855,000個のトランジスタ
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ64TB [11]
- チップの低消費電力のため、ポータブルコンピュータ専用に作られた最初のチップ
- 高度に統合されており、キャッシュ、バス、メモリコントローラが含まれています

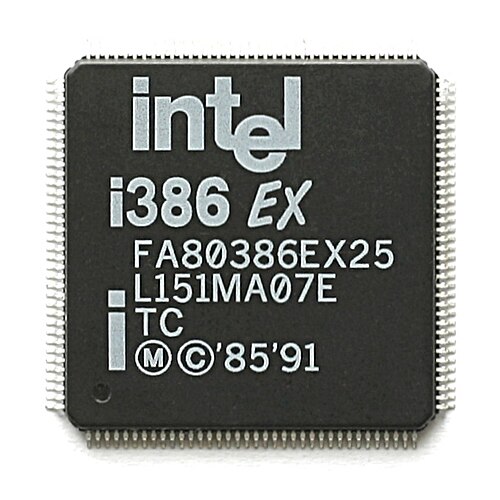

- 1994年8月導入
- 組み込みシステム向けの80386SXの派生型
- 静的コア（つまり、必要に応じて低速（したがって電力効率）で実行可能）から完全停止まで
- オンチップ周辺機器:
- クロックと電源管理
- タイマー/カウンター
- ウォッチドッグタイマー
- シリアルI/Oユニット（同期および非同期）とパラレルI/O
- DMA
- RAMリフレッシュ
- JTAGテストロジック
- 80376よりも大幅に成功
- いくつかの軌道衛星や超小型衛星に搭載されている
- NASAのFlightLinuxプロジェクトで使用
32 ビット プロセッサ: 80486 シリーズ
- 1989年4月10日導入
- クロックレート:
- 25 MHz、20 MIPS (16.8 SPECint92、7.40 SPECfp92)
- 33 MHz、27 MIPS（Micronics M4P 128 KB L2 上の SPECint92 で 22.4）、1990 年 5 月 7 日発表
- 50 MHz、41 MIPS（Compaq/50L 256 KB L2 で 33.4 SPECint92、14.5 SPECfp92）、1991 年 6 月 24 日発表
- バス幅: 32 ビット
- 1μmで120万個のトランジスタ、50MHzは0.8μm
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ64TB [11]
- オンチップ8KBのレベル1キャッシュ
- チップ上の数値演算コプロセッサ
- 8088の50倍の性能
- 正式名称はIntel486 DX
- デスクトップコンピューティングとサーバーで使用される
- ファミリー4モデル1
- 1991年4月22日導入
- クロックレート:
- 16MHz、13MIPS
- 20 MHz、16.5 MIPS、1991年9月16日発売
- 25 MHz、20 MIPS (12 SPECint92)、1991 年 9 月 16 日導入
- 33 MHz、27 MIPS (15.86 SPECint92)、1992年9月21日発売
- バス幅: 32 ビット
- 1μmでは118万5千個、0.8μmでは90万個のトランジスタ
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ64TB [11]
- 486DX と設計は同じですが、数値演算コプロセッサがありません。最初のバージョンは、チップ内の数値演算コプロセッサが無効で、ピン構成が異なる 80486DX でした。ユーザーが数値演算コプロセッサ機能を必要とする場合、487SX を追加する必要があります。これは実際にはピン構成が異なる 486DX であり、ユーザーが 487SX の代わりに 486DX をインストールするのを防ぐためです。この構成の 486SX+487SX では、実質的にオンになっているのは 1 つだけで、2 つの同一の CPU が存在しました。
- 正式名称はIntel486 SX
- 低コストの486 CPUデスクトップコンピューティングの入門として、また低コストのモバイルコンピューティングでも広く使用されています。
- Intel OverDriveプロセッサでアップグレード可能
- ファミリー4モデル2
- 1992年3月3日導入
- 外部バス（FSB）の2倍の速度で動作します
- ソケット3
- クロックレート:
- 40MHz
- 50 MHz、41 MIPS
- 66 MHz、54 MIPS
- 正式名称はIntel486 DX2
- ファミリー4モデル3
- 1992年11月9日導入
- クロックレート:
- 20 MHz、15.4 MIPS
- 25 MHz、19 MIPS
- 33 MHz、25 MIPS
- バス幅: 32 ビット
- 0.8μmで140万個のトランジスタ
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ 64 TB
- 正式名称はIntel486 SL
- ノートパソコンで使用
- ファミリー4モデル4
- 1994年3月7日導入
- クロックレート:
- 75 MHz、53 MIPS (Micronics M4P 256 KB L2 上の SPECint92 41.3、SPECfp92 20.1)
- 100 MHz、70.7 MIPS (Micronics M4P 256 KB L2 上の 54.59 SPECint92、26.91 SPECfp92)
- 0.6μmで160万個のトランジスタ
- バス幅: 32 ビット
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ 64 TB
- ソケット 3 168 ピンPGA パッケージ、または 208平方フィート Pパッケージ
- 正式名称はIntel486 DX4
- 高性能エントリーレベルのデスクトップやバリューノートPCに使用
- ファミリー4モデル8
32 ビット プロセッサ:P5マイクロアーキテクチャ

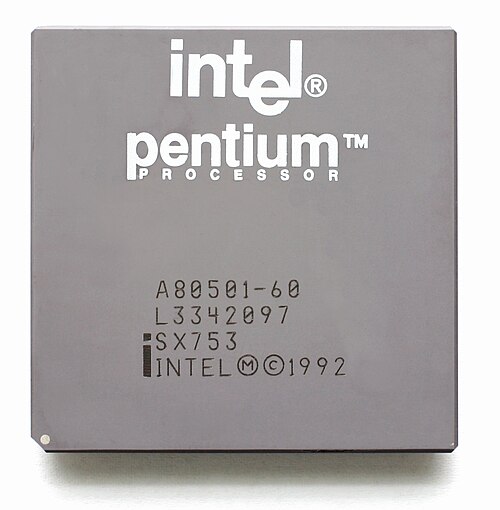

オリジナルペンティアム
- 1993年3月22日導入
- バス幅: 64 ビット
- システムバスクロックレート 60 または 66 MHz
- アドレスバス: 32 ビット
- アドレス指定可能なメモリ 4 GB
- 仮想メモリ 64 TB
- スーパースカラーアーキテクチャ
- 3.3 ボルトで動作します (最初の世代の「P5」を除く)
- デスクトップで使用
- 8 KB の命令キャッシュ
- 8 KBのデータキャッシュ
- P5 – 0.8μmプロセス技術
- 1993年3月22日導入
- 310万個のトランジスタ
- 5ボルトで動作する唯一のPentium
- ソケット 4 273 ピン PGA パッケージ
- パッケージ寸法 2.16インチ × 2.16インチ
- ファミリー5モデル1
- バリエーション
- 60 MHz、100 MIPS (Xpress 256 KB L2 上の 70.4 SPECint92、55.1 SPECfp92)
- 66 MHz、112 MIPS (Xpress 256 KB L2 で 77.9 SPECint92、63.6 SPECfp92)
- P54 – 0.6 μmプロセス技術
- ソケット 5 296/320 ピン PGA パッケージ
- 320万個のトランジスタ
- バリエーション
- 75 MHz、126.5 MIPS (Gateway P5 256K L2 では 2.31 SPECint95、2.02 SPECfp95)
- 1994年10月10日導入
- それぞれ 90、100 MHz、149.8、166.3 MIPS (Gateway P5 256K L2 ではそれぞれ 2.74 SPECint95、2.39 SPECfp95、Xpress 1ML2 ではそれぞれ 3.30 SPECint95、2.59 SPECfp95)
- 1994年3月7日導入
- 75 MHz、126.5 MIPS (Gateway P5 256K L2 では 2.31 SPECint95、2.02 SPECfp95)
- P54CQS – 0.35 μmプロセス技術
- ソケット 5 296/320 ピン PGA パッケージ
- 320万個のトランジスタ
- バリエーション
- 120 MHz、203 MIPS (Xpress 1 MB L2 で 3.72 SPECint95、2.81 SPECfp95)
- 1995年3月27日導入
- 120 MHz、203 MIPS (Xpress 1 MB L2 で 3.72 SPECint95、2.81 SPECfp95)
インテルペンティアムP54 133MHz
- P55C – 0.35 μmプロセス技術
- 1997年1月8日導入
- Intel MMX (命令セット)サポート
- ソケット 7 296/321 ピン PGA (ピン グリッド アレイ) パッケージ
- 16 KB L1命令キャッシュ
- 16 KB データ キャッシュ
- 450万個のトランジスタ
- システムバスクロックレート 66 MHz
- 基本的なP55Cはファミリー5モデル4、モバイルはファミリー5モデル7と8です。
- バリエーション
- 166、200 MHz 1997年1月8日導入
- 233 MHz は 1997 年 6 月 2 日に導入されました
- 133 MHz (モバイル)
- 166、266 MHz (モバイル) 1998年1月12日導入
- 200、233 MHz（モバイル）は1997年9月8日に導入されました。
- 300 MHz (モバイル) 1999年1月7日に導入
- 1995年11月1日導入
- マルチチップモジュール（2ダイ）
- Pentium II および III の前身
- 主にサーバーシステムで使用される
- ソケット 8プロセッサ パッケージ (387 ピン、デュアル SPGA)
- 550万個のトランジスタ
- ファミリー6モデル1
- 0.6μmプロセス技術
- 16 KB L1 キャッシュ
- 256 KB 統合L2 キャッシュ
- 60 MHz システムバスクロックレート
- バリエーション
- 150MHz
- 0.35 μm プロセス テクノロジー(2 つのダイ、0.35 μm CPU と 0.6 μm L2 キャッシュ)
- 550万個のトランジスタ
- 512 KB または 256 KB の統合 L2 キャッシュ
- 60 または 66 MHz システムバスクロックレート
- バリエーション
- 150 MHz (60 MHz バスクロックレート、256 KB 0.6 μm キャッシュ) 1995 年 11 月 1 日に導入
- 166 MHz (66 MHz バスクロックレート、512 KB 0.35 μm キャッシュ) 1995 年 11 月 1 日に導入
- 180 MHz (60 MHz バスクロックレート、256 KB 0.6 μm キャッシュ) 1995 年 11 月 1 日に導入
- 200 MHz (66 MHz バスクロックレート、256 KB 0.6 μm キャッシュ) 1995 年 11 月 1 日に導入
- 200 MHz (66 MHz バスクロックレート、512 KB 0.35 μm キャッシュ) 1995 年 11 月 1 日に導入
- 200 MHz (66 MHz バスクロックレート、1 MB 0.35 μm キャッシュ) 1997 年 8 月 18 日に導入
- 1997年5月7日導入
- MMXと16 ビットパフォーマンスの向上を備えたPentium Pro
- 242 ピンスロット 1 (SEC) プロセッサ パッケージ
- 電圧識別ピン
- 750万個のトランジスタ
- 32 KB L1 キャッシュ
- 512 KB 1⁄2周波数外部L2キャッシュ
- パフォーマンス強化モバイルPentium II（コードネームDixon）には、フルスピードの256KB L2キャッシュが搭載されていた。
- クラマス– 0.35 μm プロセス技術(233、266、300 MHz)
- 66 MHz システムバスクロックレート
- ファミリー6モデル3
- バリエーション
- 233、266、300 MHz は 1997 年 5 月 7 日に導入されました
- デシューツ– 0.25 μm プロセス テクノロジー(333、350、400、450 MHz)
- 1998年1月26日導入
- 66 MHz システム バス クロック レート ( 333 MHz バリアント)、以降のすべてのモデルでは 100 MHz システム バス クロック レート
- ファミリー6モデル5
- バリエーション
- 333 MHz は 1998 年 1 月 26 日に導入されました
- 350、400 MHz は 1998 年 4 月 15 日に導入されました
- 450 MHz は 1998 年 8 月 24 日に導入されました
- 233、266 MHz (モバイル) 1998年4月2日導入
- ソケット 8 用 333 MHz Pentium II Overdrive プロセッサ 1998 年 8 月 10 日発表
- 300 MHz (モバイル) 1998年9月9日導入
- 333 MHz (モバイル) 1999年1月25日導入
セレロン(Pentium II ベース)
- コビントン– 0.25 μmプロセス技術
- 1998年4月15日導入
- 242 ピンスロット 1 SEPP (シングル エッジ プロセッサ パッケージ)
- 750万個のトランジスタ
- 66 MHz システムバスクロックレート
- スロット 1
- 32 KB L1 キャッシュ
- L2キャッシュなし
- バリエーション
- 266 MHz は 1998 年 4 月 15 日に導入されました
- 300 MHz は 1998 年 6 月 9 日に導入されました
- メンドシノ– 0.25 μm プロセス技術
- 1998年8月24日導入
- 242 ピンスロット 1 SEPP (シングル エッジ プロセッサ パッケージ)、ソケット 370 PPGA パッケージ
- 1,900万個のトランジスタ
- 66 MHz システムバスクロックレート
- スロット 1、ソケット 370
- 32 KB L1 キャッシュ
- 128 KB 統合キャッシュ
- ファミリー6モデル6
- バリエーション
- 300、333 MHz は 1998 年 8 月 24 日に導入されました
- 366、400 MHz は 1999 年 1 月 4 日に導入されました
- 433 MHz は 1999 年 3 月 22 日に導入されました
- 466MHz
- 500 MHz は 1999 年 8 月 2 日に導入されました
- 533 MHz は 2000 年 1 月 4 日に導入されました
- 266 MHz (モバイル)
- 300 MHz (モバイル)
- 333 MHz (モバイル) 1999年4月5日導入
- 366 MHz (モバイル)
- 400 MHz (モバイル)
- 433 MHz (モバイル)
- 450 MHz (モバイル) 2000 年 2 月 14 日に導入
- 466 MHz (モバイル)
- 500 MHz (モバイル) 2000 年 2 月 14 日に導入
Pentium II Xeon (年代順)
- 1998年6月29日導入
- カトマイ– 0.25 μmプロセス技術
- 1999年2月26日導入
- 改良された PII (つまり P6 ベースのコア) にストリーミング SIMD 拡張(SSE)が含まれるようになりました
- 950万個のトランジスタ
- 512 KB (512 × 1024 B) 1 ⁄ 2帯域幅 L2 外部キャッシュ
- 242 ピンスロット 1 SECC2 (シングル エッジ コンタクト カートリッジ 2) プロセッサ パッケージ
- システムバスクロックレート 100 MHz、133 MHz (B モデル)
- スロット 1
- ファミリー6モデル7
- バリエーション
- 450、500 MHz は 1999 年 2 月 26 日に導入されました
- 550 MHz は 1999 年 5 月 17 日に導入されました
- 600 MHz は 1999 年 8 月 2 日に導入されました
- 533、600 MHz 導入 (バスクロックレート 133 MHz) 1999 年 9 月 27 日
- Coppermine – 0.18 μmプロセス技術
- 1999年10月25日導入
- 2,810万個のトランジスタ
- 256 KB (512 × 1024 B) アドバンスト トランスファー L2 キャッシュ (統合)
- 242 ピン スロット 1 SECC2 (シングル エッジ コンタクト カートリッジ 2) プロセッサ パッケージ、370 ピンFC-PGA (フリップチップ ピン グリッド アレイ) パッケージ
- システムバスクロックレート 100 MHz (E モデル)、133 MHz (EB モデル)
- スロット 1、ソケット 370
- ファミリー6モデル8
- バリエーション
- 500 MHz (バスクロックレート 100 MHz)
- 533 MHz
- 550 MHz (バスクロックレート 100 MHz)
- 600MHz
- 600 MHz (バスクロックレート 100 MHz)
- 650 MHz (バスクロックレート 100 MHz) は 1999 年 10 月 25 日に導入されました。
- 667 MHz は 1999 年 10 月 25 日に導入されました
- 700 MHz (バスクロックレート 100 MHz) は 1999 年 10 月 25 日に導入されました。
- 733 MHz は 1999 年 10 月 25 日に導入されました
- 750、800 MHz (バスクロックレート 100 MHz) は 1999 年 12 月 20 日に導入されました。
- 850 MHz (バスクロックレート 100 MHz) は 2000 年 3 月 20 日に導入されました。
- 866 MHz は 2000 年 3 月 20 日に導入されました
- 933 MHz は 2000 年 5 月 24 日に導入されました
- 1000 MHz は 2000 年 3 月 8 日に導入されました (リリース時点では広く利用できませんでした)
- 1100MHz
- 1133 MHz (最初のバージョンはリコールされ、後に再リリースされました)
- 400、450、500 MHz (モバイル) 1999 年 10 月 25 日に導入
- 600、650 MHz（モバイル）は2000年1月18日に導入されました。
- 700 MHz (モバイル) 2000 年 4 月 24 日に導入
- 750 MHz (モバイル) 2000 年 6 月 19 日に導入
- 800、850 MHz（モバイル）は2000年9月25日に導入されました
- 900、1000 MHz（モバイル）は2001年3月19日に導入されました。
- テュアラティン– 0.13 μm プロセス技術
- 2001年7月導入
- 2,810万個のトランジスタ
- 32 KB (32 × 1024 B) L1 キャッシュ
- 256 KB または 512 KB の Advanced Transfer L2 キャッシュ (統合)
- 370ピンFC-PGA2（フリップチップピングリッドアレイ）パッケージ
- 133 MHz システムバスクロックレート
- ソケット370
- ファミリー6モデル11
- バリエーション
- 1133 MHz (256 KB L2)
- 1133 MHz (512 KB L2)
- 1200MHz
- 1266 MHz (512 KB L2)
- 1333 MHz
- 1400 MHz (512 KB L2)
ペンティアムIIゼオンおよびPentium III Xeon
- PII ゼオン
- バリエーション
- 400 MHz は 1998 年 6 月 29 日に導入されました
- 450 MHz (512 KB L2 キャッシュ) 1998 年 10 月 6 日に導入
- 450 MHz (1 MB および 2 MB L2 キャッシュ) 1999 年 1 月 5 日に導入
- バリエーション
- PIII ゼオン
- 1999年10月25日導入
- 0.25 μm では 950 万個のトランジスタ、0.18 μm では 2,800 万個のトランジスタ
- L2 キャッシュは 256 KB、1 MB、または 2 MB の高度な転送キャッシュ (統合)
- プロセッサ パッケージ スタイルは、シングル エッジ コンタクト カートリッジ (SECC2) または SC330 です。
- システムバスクロックレート 133 MHz (256 KB L2 キャッシュ) または 100 MHz (1～2 MB L2 キャッシュ)
- システムバス幅: 64 ビット
- アドレス可能メモリ: 64 GB
- 2 ウェイ サーバーおよびワークステーション (256 KB L2) または 4 ウェイ サーバーおよび 8 ウェイ サーバー (1～2 MB L2) で使用されます。
- ファミリー6モデル10
- バリエーション
- 500 MHz ( 0.25 μm プロセス) 1999年3月17日導入
- 550 MHz (0.25 μmプロセス) 1999年8月23日導入
- 600 MHz ( 0.18 μm プロセス、256 KB L2 キャッシュ) 1999 年 10 月 25 日に導入
- 667 MHz (0.18 μm プロセス、256 KB L2 キャッシュ) 1999 年 10 月 25 日に導入
- 733 MHz (0.18 μm プロセス、256 KB L2 キャッシュ) 1999 年 10 月 25 日に導入
- 800 MHz (0.18 μm プロセス、256 KB L2 キャッシュ) 2000 年 1 月 12 日に導入
- 866 MHz (0.18 μm プロセス、256 KB L2 キャッシュ) 2000 年 4 月 10 日に導入
- 933 MHz (0.18 μm プロセス、256 KB L2 キャッシュ)
- 1000 MHz (0.18 μm プロセス、256 KB L2 キャッシュ) 2000 年 8 月 22 日に導入
- 700 MHz (0.18 μm プロセス、1～2 MB L2 キャッシュ) 2000 年 5 月 22 日に導入
セレロン(Pentium III Coppermine ベース)
- Coppermine-128、0.18μmプロセス技術
- 2000年3月導入
- ストリーミング SIMD 拡張命令(SSE)
- ソケット 370、FC-PGAプロセッサ パッケージ
- 2,810万個のトランジスタ
- 66 MHz システム バス クロック レート、2001 年 1 月 3 日から 100 MHz システム バス クロック レート
- 32 KB L1 キャッシュ
- 128 KB アドバンスト トランスファー L2 キャッシュ
- ファミリー6モデル8
- バリエーション
- 533 MHz
- 566MHz
- 600MHz
- 633、667、700 MHz は 2000 年 6 月 26 日に導入されました
- 733、766 MHz は 2000 年 11 月 13 日に導入されました
- 800 MHz は 2001 年 1 月 3 日に導入されました
- 850 MHz は 2001 年 4 月 9 日に導入されました
- 900 MHz は 2001 年 7 月 2 日に導入されました
- 950、1000、1100 MHz は 2001 年 8 月 31 日に導入されました
- 550 MHz (モバイル)
- 600、650 MHz (モバイル) 2000年6月19日導入
- 700 MHz (モバイル) 2000 年 9 月 25 日に導入
- 750 MHz (モバイル) 2001 年 3 月 19 日に導入
- 800 MHz (モバイル)
- 850 MHz (モバイル) 2001 年 7 月 2 日に導入
- 600 MHz (LVモバイル)
- 500 MHz (ULV モバイル) 2001 年 1 月 30 日に導入
- 600 MHz (ULV モバイル)
XScale (年代順エントリ – 非 x86 アーキテクチャ)
- 2000年8月23日導入
Pentium 4 (4EE、4E、4F を除く)、Itanium、P4 ベースの Xeon、Itanium 2 (年代順)
- 2000年4月～2002年7月に導入
Pentium III テュアラティンベース
- テュアラティン – 0.13 μm プロセス技術
- 32 KB L1 キャッシュ
- 512 KB アドバンスト トランスファー L2 キャッシュ
- 133 MHz システムバスクロックレート
- ソケット370
- バリエーション
- 1.0 GHz
- 1.13 GHz
- 1.26GHzの
- 1.4GHz帯
セレロン(Pentium III Tualatin ベース)
- トゥアラティン セレロン – 0.13 μm プロセス テクノロジー
- 32 KB L1 キャッシュ
- 256 KB アドバンスト トランスファー L2 キャッシュ
- 100 MHz システムバスクロックレート
- ソケット370
- ファミリー6モデル11
- バリエーション
- 1.0 GHz
- 1.1GHz帯
- 1.2GHz帯
- 1.3GHz帯
- 1.4GHz帯
- バニアス 0.13 μm プロセス技術
- ドーサン0.09 μm ( 90 nm ) プロセス技術
- 2004年5月導入
- 2 MB L2 キャッシュ
- 1億4千万個のトランジスタ
- 改訂されたデータプリフェッチユニット
- 400 MHz NetBurst スタイルのシステムバス
- 21W TDP
- ファミリー6モデル13
- バリエーション
- 1.00 GHz (Pentium M 723) (超低電圧、5 W TDP)
- 1.10 GHz (Pentium M 733) (超低電圧、5 W TDP)
- 1.20 GHz (Pentium M 753) (超低電圧、5 W TDP)
- 1.30 GHz (Pentium M 718) (低電圧、10 W TDP)
- 1.40 GHz (Pentium M 738) (低電圧、10 W TDP)
- 1.50 GHz (Pentium M 758) (低電圧、10 W TDP)
- 1.60 GHz (Pentium M 778) (低電圧、10 W TDP)
- 1.40GHz（ペンティアムM710）
- 1.50GHz（ペンティアムM715）
- 1.60GHz（ペンティアムM725）
- 1.70GHz（ペンティアムM735）
- 1.80GHz（ペンティアムM745）
- 2.00GHz（ペンティアムM755）
- 2.10GHz（ペンティアムM765）
- Dothan 533 0.09 μm ( 90 nm ) プロセス技術
- 2005年第1四半期に導入
- Dothanと同じだが、533 MHz NetBurst スタイルのシステムバスと 27 W TDPを備えている。
- バリエーション
- 1.60GHz（ペンティアムM730）
- 1.73GHz（ペンティアムM740）
- 1.86GHz（ペンティアムM750）
- 2.00GHz（ペンティアムM760）
- 2.13GHz（ペンティアムM770）
- 2.26GHz（ペンティアムM780）
- スティリー0.09 μm ( 90 nm ) プロセス技術
- 2007年第2四半期に導入
- 512 KB L2、3 W TDP
- バリエーション
- 600MHz（A100）
- 800MHz（A110）
- ヨナ0.065 μm ( 65 nm ) プロセス技術
- 2006年1月導入
- 533/667 MHzフロントサイドバス
- 2 MB (Duo で共有) L2 キャッシュ
- SSE3 SIMD命令
- 31W TDP (T バージョン)
- ファミリー 6、モデル 14
- バリエーション:
- インテル Core Duo T2700 2.33GHz
- インテル Core デュオ T2600 2.16GHz
- インテル Core デュオ T2500 2GHz
- インテル Core デュオ T2450 2GHz
- インテル Core Duo T2400 1.83GHz
- インテル Core Duo T2300 1.66GHz
- インテル Core Duo T2050 1.6GHz
- インテル Core Duo T2300e 1.66GHz
- インテル Core Duo T2080 1.73GHz
- Intel Core Duo L2500 1.83 GHz (低電圧、15 W TDP )
- Intel Core Duo L2400 1.66 GHz (低電圧、15 W TDP)
- Intel Core Duo L2300 1.5 GHz (低電圧、15 W TDP)
- Intel Core Duo U2500 1.2 GHz (超低電圧、9 W TDP)
- インテル Core Solo T1350 1.86 GHz (533 FSB)
- インテル Core™ ソロ T1300 1.66GHz
- インテル Core Solo T1200 1.5GHz [14]
デュアルコアゼオン左
32 ビット プロセッサ:ネットバーストマイクロアーキテクチャ
- 0.18 μmプロセス技術（1.40および1.50 GHz）
- 0.18 μm process technology (1.7 GHz)
- Introduced April 23, 2001
- See the 1.4 and 1.5 chips for details
- 0.18 μm process technology (1.6 and 1.8 GHz)
- Introduced July 2, 2001
- See 1.4 and 1.5 chips for details
- Core voltage is 1.15 volts in Maximum Performance Mode; 1.05 volts in battery optimized mode
- Power <1 watt in battery optimized mode
- Used in full-size and then light mobile PCs
- 0.18 μm process technology Willamette (1.9 and 2.0 GHz)
- Introduced August 27, 2001
- See 1.4 and 1.5 chips for details
- Family 15 model 1
- Pentium 4 (2 GHz, 2.20 GHz)
- Introduced January 7, 2002
- Pentium 4 (2.4 GHz)
- Introduced April 2, 2002
- 0.13 μm process technology Northwood A (1.7, 1.8, 1.9, 2, 2.2, 2.4, 2.5, 2.6, 2.8 (OEM), 3.0 (OEM) GHz)
- Improved branch prediction and other microcodes tweaks
- 512 KB integrated L2 cache
- 55 million transistors
- 400 MHz system bus
- Family 15 model 2
- 0.13 μm process technology Northwood B (2.26, 2.4, 2.53, 2.66, 2.8, 3.06 GHz)
- 533 MHz system bus. (3.06 includes Intel's Hyper-Threading technology)
- 0.13 μm process technology Northwood C (2.4, 2.6, 2.8, 3.0, 3.2, 3.4 GHz)
- 800 MHz system bus (all versions include Hyper-Threading)
- 6500 to 10,000 MIPS
Itanium (chronological entry – new non-x86 architecture)
- Introduced 2001
Xeon (32-bit NetBurst)
- Official designation now Xeon; i.e. not "Pentium 4 Xeon"
- Xeon 1.4, 1.5, 1.7 GHz
- Introduced May 21, 2001
- L2 cache was 256 KB Advanced Transfer cache (integrated)
- Processor package Organic Land Grid Array 603 (OLGA 603)
- System bus clock rate 400 MHz
- SSE2 SIMD Extensions
- Used in high-performance and mid-range dual processor enabled workstations
- Xeon 2.0 GHz and up to 3.6 GHz
- Introduced September 25, 2001
Itanium 2 (chronological entry – new non-x86 architecture)
- Introduced July 2002
- See main entry
Mobile Pentium 4-M
- 0.13 μm process technology
- 55 million transistors
- 512 KB L2 cache
- BUS a 400 MHz
- Supports up to 1 GB of DDR 266 MHz memory
- Supports ACPI 2.0 and APM 1.2 System Power Management
- 1.3–1.2 V (SpeedStep)
- Power: 1.2 GHz 20.8 W, 1.6 GHz 30 W, 2.6 GHz 35 W
- Sleep power 5 W (1.2 V)
- Deeper sleep power 2.9 W (1.0 V)
- 1.40 GHz – 23 April 2002
- 1.50 GHz – 23 April 2002
- 1.60 GHz – 4 March 2002
- 1.70 GHz – 4 March 2002
- 1.80 GHz – 23 April 2002
- 1.90 GHz – 24 June 2002
- 2.00 GHz – 24 June 2002
- 2.20 GHz – 16 September 2002
- 2.40 GHz – 14 January 2003
- 2.50 GHz – 16 April 2003
- 2.60 GHz – 11 June 2003
- Introduced September 2003
- "Extreme Edition"
- Built from the Xeon's "Gallatin" core, but with 2 MB cache
Pentium 4E
- Introduced February 2004
- Built on 0.09 μm (90 nm) process technology Prescott (2.4 A, 2.8, 2.8 A, 3.0, 3.2, 3.4, 3.6, 3.8 ) 1 MB L2 cache
- 533 MHz system bus (2.4A and 2.8A only)
- 800 MHz system bus (all other models)
- 125 million transistors in 1 MB models
- 169 million transistors in 2 MB models
- Hyper-Threading support is only available on CPUs using the 800 MHz system bus.
- The processor's integer instruction pipeline has been increased from 20 stages to 31 stages, which theoretically allows for even greater bandwidth
- 7500 to 11,000 MIPS
- LGA 775 versions are in the 5xx series (32-bit) and 5x1 series (with Intel 64)
- The 6xx series has 2 MB L2 cache and Intel 64
- New instruction set, not at all related to x86
- Before the feature was eliminated (Montecito, July 2006) IA-64 processors supported 32-bit x86 in hardware, but slowly (see its 2001 market reception and 2006 architectural changes)[dubious – discuss]
- Code name Merced
- Family 7
- Released May 29, 2001
- 733 MHz and 800 MHz
- 2 MB cache
- All recalled and replaced by Itanium 2
- Family 0x1F
- Released July 2002
- 900 MHz – 1.6 GHz
- McKinley 900 MHz 1.5 MB cache, Model 0x0
- McKinley 1 GHz, 3 MB cache, Model 0x0
- Deerfield 1 GHz, 1.5 MB cache, Model 0x1
- Madison 1.3 GHz, 3 MB cache, Model 0x1
- Madison 1.4 GHz, 4 MB cache, Model 0x1
- Madison 1.5 GHz, 6 MB cache, Model 0x1
- Madison 1.67 GHz, 9 MB cache, Model 0x1
- Hondo 1.4 GHz, 4 MB cache, dual-core MCM, Model 0x1
64-bit processors: Intel 64 – NetBurst microarchitecture
- Intel Extended Memory 64 Technology
- Mostly compatible with AMD's AMD64 architecture
- Introduced Spring 2004, with the Pentium 4F (D0 and later P4 steppings)
Pentium 4F
- Prescott-2M built on 0.09 μm (90 nm) process technology
- 2.8–3.8 GHz (model numbers 6x0)
- Introduced February 20, 2005
- Same features as Prescott with the addition of:
- Cedar Mill built on 0.065 μm (65 nm) process technology
- 3.0–3.6 GHz (model numbers 6x1)
- Introduced January 16, 2006
- Die shrink of Prescott-2M
- Same features as Prescott-2M
- Family 15 Model 4
- Dual-core microprocessor
- No Hyper-Threading
- 800 (4×200) MHz front-side bus
- LGA 775 (Socket T)
- Smithfield (Pentium D) – 90 nm process technology (2.66–3.2 GHz)
- Introduced May 26, 2005
- 2.66–3.2 GHz (model numbers 805–840)
- 230 million transistors
- 1 MB × 2 (non-shared, 2 MB total) L2 cache
- Cache coherency between cores requires communication over the FSB
- Performance increase of 60% over similarly clocked Prescott
- 2.66 GHz (533 MHz FSB) Pentium D 805 introduced December 2005
- Contains 2× Prescott dies in one package
- Family 15 Model 4
- Presler (Pentium D) – 65 nm process technology (2.8–3.6 GHz)
- Introduced January 16, 2006
- 2.8–3.6 GHz (model numbers 915–960)
- 376 million transistors
- 2× 2 MB (non-shared, 4 MB total) L2 cache
- Contains 2× Cedar Mill dies in one package
- Variants
- Pentium D 945
- Dual-core microprocessor
- Enabled Hyper-Threading
- 800 (4×200) MHz front-side bus
- Smithfield (Pentium Extreme Edition) – 90 nm process technology (3.2 GHz)
- Variants
- Pentium 840 EE – 3.20 GHz (2 × 1 MB L2)
- Variants
- Presler (Pentium Extreme Edition) – 65 nm process technology (3.46, 3.73)
- 2 MB × 2 (non-shared, 4 MB total) L2 cache
- Variants
- Pentium 955 EE – 3.46 GHz, 1066 MHz front-side bus
- Pentium 965 EE – 3.73 GHz, 1066 MHz front-side bus
Xeon (64-bit NetBurst)
- Nocona
- Introduced 2004
- Irwindale
- Introduced 2004
- Cranford
- Introduced April 2005
- MP version of Nocona
- Potomac
- Introduced April 2005
- Cranford with 8 MB of L3 cache
- Paxville DP (2.8 GHz)
- Introduced October 10, 2005
- Dual-core version of Irwindale, with 4 MB of L2 cache (2 MB per core)
- 2.8 GHz
- 800 MT/s front-side bus
- Paxville MP – 90 nm process (2.67 – 3.0 GHz)
- Introduced November 1, 2005
- Dual-core Xeon 7000 series
- MP-capable version of Paxville DP
- 2 MB of L2 cache (1 MB per core) or 4 MB of L2 (2 MB per core)
- 667 MT/s FSB or 800 MT/s FSB
- Dempsey – 65 nm process (2.67–3.73 GHz)
- Introduced May 23, 2006
- Dual-core Xeon 5000 series
- MP version of Presler
- 667 MT/s or 1066 MT/s FSB
- 4 MB of L2 cache (2 MB per core)
- LGA 771 (Socket J).
- Tulsa – 65 nm process (2.5–3.4 GHz)
- Introduced August 29, 2006
- Dual-core Xeon 7100-series
- Improved version of Paxville MP
- 667 MT/s or 800 MT/s FSB
64-bit processors: Intel 64 – Core microarchitecture
Xeon (64-bit Core microarchitecture)
- Woodcrest – 65 nm process technology
- Server and Workstation CPU (SMP support for dual CPU system)
- Introduced June 26, 2006
- Intel VT-x, multiple OS support
- EIST (Enhanced Intel SpeedStep Technology) in 5140, 5148LV, 5150, 5160
- Execute Disable Bit
- TXT, enhanced security hardware extensions
- SSSE3 SIMD instructions
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Variants
- Xeon 5160, 3.00 GHz (4 MB L2, 1333 MHz FSB, 80 W)
- Xeon 5150, 2.66 GHz (4 MB L2, 1333 MHz FSB, 65 W)
- Xeon 5140, 2.33 GHz (4 MB L2, 1333 MHz FSB, 65 W)
- Xeon 5130, 2.00 GHz (4 MB L2, 1333 MHz FSB, 65 W)
- Xeon 5120, 1.86 GHz (4 MB L2, 1066 MHz FSB, 65 W)
- Xeon 5110, 1.60 GHz (4 MB L2, 1066 MHz FSB, 65 W)
- Xeon 5148LV, 2.33 GHz (4 MB L2, 1333 MHz FSB, 40 W) (low voltage edition)
- Clovertown – 65 nm process technology
- Server and Workstation CPU (SMP support for dual CPU system)
- Introduced December 13, 2006
- Quad-core
- Intel VT-x, multiple OS support
- EIST (Enhanced Intel SpeedStep Technology) in E5365, L5335
- Execute Disable Bit
- TXT, enhanced security hardware extensions
- SSSE3 SIMD instructions
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Variants
- Xeon X5355, 2.66 GHz (2×4 MB L2, 1333 MHz FSB, 105 W)
- Xeon E5345, 2.33 GHz (2×4 MB L2, 1333 MHz FSB, 80 W)
- Xeon E5335, 2.00 GHz (2×4 MB L2, 1333 MHz FSB, 80 W)
- Xeon E5320, 1.86 GHz (2×4 MB L2, 1066 MHz FSB, 65 W)
- Xeon E5310, 1.60 GHz (2×4 MB L2, 1066 MHz FSB, 65 W)
- Xeon L5320, 1.86 GHz (2×4 MB L2, 1066 MHz FSB, 50 W) (low voltage edition)
- Conroe – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two cores on one die
- Introduced July 27, 2006
- SSSE3 SIMD instructions
- 291 million transistors
- 64 KB of L1 cache per core (32+32 KB 8-way)
- Intel VT-x, multiple OS support
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Intel Management Engine introduced
- LGA 775
- Variants
- Core 2 Duo E6850, 3.00 GHz (4 MB L2, 1333 MHz FSB)
- Core 2 Duo E6800, 2.93 GHz (4 MB L2, 1066 MHz FSB)
- Core 2 Duo E6750, 2.67 GHz (4 MB L2, 1333 MHz FSB, 65 W)
- Core 2 Duo E6700, 2.67 GHz (4 MB L2, 1066 MHz FSB)
- Core 2 Duo E6600, 2.40 GHz (4 MB L2, 1066 MHz FSB, 65 W)
- Core 2 Duo E6550, 2.33 GHz (4 MB L2, 1333 MHz FSB)
- Core 2 Duo E6420, 2.13 GHz (4 MB L2, 1066 MHz FSB)
- Core 2 Duo E6400, 2.13 GHz (2 MB L2, 1066 MHz FSB)
- Core 2 Duo E6320, 1.86 GHz (4 MB L2, 1066 MHz FSB) Family 6, Model 15, Stepping 6
- Core 2 Duo E6300, 1.86 GHz (2 MB L2, 1066 MHz FSB)
- Conroe XE – 65 nm process technology
- Desktop Extreme Edition CPU (SMP support restricted to 2 CPUs)
- Introduced July 27, 2006
- Same features as Conroe
- LGA 775
- Variants
- Core 2 Extreme X6800 – 2.93 GHz (4 MB L2, 1066 MHz FSB)
- Allendale (Intel Core 2) – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two CPUs on one die
- Introduced January 21, 2007
- SSSE3 SIMD instructions
- 167 million transistors
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- iAMT2 (Intel Active Management Technology), remotely manage computers
- LGA 775
- Variants
- Core 2 Duo E4700, 2.60 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo E4600, 2.40 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo E4500, 2.20 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo E4400, 2.00 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo E4300, 1.80 GHz (2 MB L2, 800 MHz FSB) Family 6, Model 15, Stepping 2
- Merom – 65 nm process technology
- Mobile CPU (SMP support restricted to 2 CPUs)
- Introduced July 27, 2006
- Family 6, Model 15
- Same features as Conroe
- Socket M / Socket P / 479-ball Micro-FCBGA
- Variants
- Core 2 Extreme X7900 2.80 GHz (4 MB L2, 800 MHz FSB)
- Core 2 Extreme X7800 2.60 GHz (4 MB L2, 800 MHz FSB)
- Core 2 Duo T7800, 2.60 GHz (4 MB L2, 800 MHz FSB) (Santa Rosa platform)
- Core 2 Duo T7700, 2.40 GHz (4 MB L2, 800 MHz FSB)
- Core 2 Duo T7600, 2.33 GHz (4 MB L2, 667 MHz FSB)
- Core 2 Duo T7500, 2.20 GHz (4 MB L2, 800 MHz FSB)
- Core 2 Duo T7400, 2.16 GHz (4 MB L2, 667 MHz FSB)
- Core 2 Duo T7300, 2.00 GHz (4 MB L2, 800 MHz FSB)
- Core 2 Duo T7250, 2.00 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo T7200, 2.00 GHz (4 MB L2, 667 MHz FSB)
- Core 2 Duo T7100, 1.80 GHz (2 MB L2, 800 MHz FSB)
- Core 2 Duo T5600, 1.83 GHz (2 MB L2, 667 MHz FSB) Family 6, Model 15, Stepping 6
- Core 2 Duo T5550, 1.83 GHz (2 MB L2, 667 MHz FSB, no VT)
- Core 2 Duo T5500, 1.66 GHz (2 MB L2, 667 MHz FSB, no VT)
- Core 2 Duo T5470, 1.60 GHz (2 MB L2, 800 MHz FSB, no VT) Family 6, Model 15, Stepping 13
- Core 2 Duo T5450, 1.66 GHz (2 MB L2, 667 MHz FSB, no VT)
- Core 2 Duo T5300, 1.73 GHz (2 MB L2, 533 MHz FSB, no VT)
- Core 2 Duo T5270, 1.40 GHz (2 MB L2, 800 MHz FSB, no VT)
- Core 2 Duo T5250, 1.50 GHz (2 MB L2, 667 MHz FSB, no VT)
- Core 2 Duo T5200, 1.60 GHz (2 MB L2, 533 MHz FSB, no VT)
- Core 2 Duo L7700, 1.80 GHz (4 MB L2, 800 MHz FSB) (low voltage) Family 6, Model 15, Stepping 11
- Core 2 Duo L7500, 1.60 GHz (4 MB L2, 800 MHz FSB) (low voltage)
- Core 2 Duo L7400, 1.50 GHz (4 MB L2, 667 MHz FSB) (low voltage)
- Core 2 Duo L7300, 1.40 GHz (4 MB L2, 800 MHz FSB) (low voltage)
- Core 2 Duo L7200, 1.33 GHz (4 MB L2, 667 MHz FSB) (low voltage)
- Core 2 Duo U7700, 1.33 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
- Core 2 Duo U7600, 1.20 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
- Core 2 Duo U7500, 1.06 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
- Core 2 Duo U7100, 1.20 GHz (4 MB L2, 800 MHz FSB) (ultra low voltage) Family 6, Model 15, Stepping 11
- Core 2 Solo U2100, 1.06 GHz (1 MB L2, 533 MHz FSB) (ultra low voltage)
- Core 2 Solo U2200, 1.20 GHz (1 MB L2, 533 MHz FSB) (ultra low voltage)
- Kentsfield – 65 nm process technology
- Two dual-core CPU dies in one package
- Desktop CPU quad-core (SMP support restricted to 4 CPUs)
- Introduced December 13, 2006
- Same features as Conroe but with 4 CPU cores
- 586 million transistors
- LGA 775
- Family 6, Model 15, Stepping 11
- Variants
- Core 2 Extreme QX6850, 3 GHz (2×4 MB L2 cache, 1333 MHz FSB)
- Core 2 Extreme QX6800, 2.93 GHz (2×4 MB L2 cache, 1066 MHz FSB) (April 9, 2007)
- Core 2 Extreme QX6700, 2.66 GHz (2×4 MB L2 cache, 1066 MHz FSB) (November 14, 2006)
- Core 2 Quad Q6700, 2.66 GHz (2×4 MB L2 cache, 1066 MHz FSB) (July 22, 2007)
- Core 2 Quad Q6600, 2.40 GHz (2×4 MB L2 cache, 1066 MHz FSB) (January 7, 2007)
- Wolfdale – 45 nm process technology
- Die shrink of Conroe
- Same features as Conroe with the addition of:
- 410 million transistors
- Variants
- Core 2 Duo E8600, 3.33 GHz (6 MB L2, 1333 MHz FSB)
- Core 2 Duo E8500, 3.16 GHz (6 MB L2, 1333 MHz FSB)
- Core 2 Duo E8435, 3.07 GHz (6 MB L2, 1066 MHz FSB)
- Core 2 Duo E8400, 3.00 GHz (6 MB L2, 1333 MHz FSB)
- Core 2 Duo E8335, 2.93 GHz (6 MB L2, 1066 MHz FSB)
- Core 2 Duo E8300, 2.83 GHz (6 MB L2, 1333 MHz FSB)
- Core 2 Duo E8235, 2.80 GHz (6 MB L2, 1066 MHz FSB)
- Core 2 Duo E8200, 2.66 GHz (6 MB L2, 1333 MHz FSB)
- Core 2 Duo E8135, 2.66 GHz (6 MB L2, 1066 MHz FSB)
- Core 2 Duo E8190, 2.66 GHz (6 MB L2, 1333 MHz FSB, no TXT, no VT)
- Wolfdale-3M (Intel Core 2) – 45 nm process technology
- Intel Trusted Execution Technology
- Variants
- Core 2 Duo E7600, 3.06 GHz (3 MB L2, 1066 MHz FSB)
- Core 2 Duo E7500, 2.93 GHz (3 MB L2, 1066 MHz FSB)
- Core 2 Duo E7400, 2.80 GHz (3 MB L2, 1066 MHz FSB)
- Core 2 Duo E7300, 2.66 GHz (3 MB L2, 1066 MHz FSB)
- Core 2 Duo E7200, 2.53 GHz (3 MB L2, 1066 MHz FSB)
- Yorkfield, 45 nm process technology
- Quad-core CPU
- Die shrink of Kentsfield
- Contains 2× Wolfdale dual-core dies in one package
- Same features as Wolfdale
- 820 million transistors
- Variants
- Core 2 Extreme QX9770, 3.20 GHz (2×6 MB L2, 1600 MHz FSB)
- Core 2 Extreme QX9650, 3.00 GHz (2×6 MB L2, 1333 MHz FSB)
- Core 2 Quad Q9705, 3.16 GHz (2×3 MB L2, 1333 MHz FSB)
- Core 2 Quad Q9700, 3.16 GHz (2×3 MB L2, 1333 MHz FSB)
- Core 2 Quad Q9650, 3 GHz (2×6 MB L2, 1333 MHz FSB)
- Core 2 Quad Q9550, 2.83 GHz (2×6 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q9550s, 2.83 GHz (2×6 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q9450, 2.66 GHz (2×6 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q9505, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q9505s, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q9500, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP, no TXT)
- Core 2 Quad Q9400, 2.66 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q9400s, 2.66 GHz (2×3 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q9300, 2.50 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q8400, 2.66 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q8400s, 2.66 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q8300, 2.50 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q8300s, 2.50 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q8200, 2.33 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
- Core 2 Quad Q8200s, 2.33 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
- Core 2 Quad Q7600, 2.70 GHz (2×1 MB L2, 800 MHz FSB, no SSE4) (no Q7600 listed here)
- Intel Core2 Quad Mobile processor family – 45 nm process technology
- Quad-core CPU
- Variants
- Core 2 Quad Q9100, 2.26 GHz (2×6 MB L2, 1066 MHz FSB, 45 W TDP)
- Core 2 Quad Q9000, 2.00 GHz (2×3 MB L2, 1066 MHz FSB, 45 W TDP)
- Allendale (Pentium Dual-Core) – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two cores on one die
- Introduced January 21, 2007
- SSSE3 SIMD instructions
- 167 million transistors
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- Variants
- Intel Pentium E2220, 2.40 GHz (1 MB L2, 800 MHz FSB)
- Intel Pentium E2200, 2.20 GHz (1 MB L2, 800 MHz FSB)
- Intel Pentium E2180, 2.00 GHz (1 MB L2, 800 MHz FSB)
- Intel Pentium E2160, 1.80 GHz (1 MB L2, 800 MHz FSB)
- Intel Pentium E2140, 1.60 GHz (1 MB L2, 800 MHz FSB)
- Wolfdale-3M (Pentium Dual-Core) – 45 nm process technology
- Intel Pentium E6800, 3.33 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6700, 3.20 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6600, 3.06 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6500, 2.93 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6300, 2.80 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E5800, 3.20 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5700, 3.00 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5500, 2.80 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5400, 2.70 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5300, 2.60 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5200, 2.50 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E2210, 2.20 GHz (1 MB L2, 800 MHz FSB)
Celeron (64-bit Core microarchitecture)
- Allendale (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- Variants
- Intel Celeron E1600, 2.40 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron E1500, 2.20 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron E1400, 2.00 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron E1200, 1.60 GHz (512 KB L2, 800 MHz FSB)
- Variants
- Wolfdale-3M (Celeron, 64-bit Core microarchitecture) – 45 nm process technology
- Variants
- Intel Celeron E3500, 2.70 GHz (1 MB L2, 800 MHz FSB)
- Intel Celeron E3400, 2.60 GHz (1 MB L2, 800 MHz FSB)
- Intel Celeron E3300, 2.50 GHz (1 MB L2, 800 MHz FSB)
- Intel Celeron E3200, 2.40 GHz (1 MB L2, 800 MHz FSB)
- Variants
- Conroe-L (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- Variants
- Intel Celeron 450, 2.20 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron 440, 2.00 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron 430, 1.80 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron 420, 1.60 GHz (512 KB L2, 800 MHz FSB)
- Intel Celeron 220, 1.20 GHz (512 KB L2, 533 MHz FSB)
- Variants
- Conroe-CL (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- LGA 771 package
- Variants
- Intel Celeron 445, 1.87 GHz (512 KB L2, 1066 MHz FSB)
Celeron M (64-bit Core microarchitecture)
- Merom-L 65 nm process technology
- 64 KB L1 cache
- 1 MB L2 cache (integrated)
- SSE3 SIMD instructions, 533 MHz/667 MHz front-side bus, execute-disable bit, 64-bit
- No SpeedStep technology, is not part of the 'Centrino' package
- Variants
- 520, 1.60 GHz
- 530, 1.73 GHz
- 540, 1.86 GHz
- 550, 2.00 GHz
- 560, 2.13 GHz
- 570, 2.26 GHz
- 667 MHz FSB
- 575, 2.00 GHz
- 585, 2.16 GHz
64-bit processors: Intel 64 – Nehalem microarchitecture
Intel Pentium (Nehalem)
- Clarkdale (Pentium, Nehalem microarchitecture) – 32 nm process technology (manufacturing 7 Jan 2010)
- 2 physical cores/2 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 3 MB L3 cache
- Introduced January 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- Variants
- G6950, 2.8 GHz (no Hyper-Threading)[15]
- G6960, 2.933 GHz (no Hyper-Threading)
Core i3 (1st generation)
- Clarkdale (Core i3 1st generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 4 MB L3 cache
- Introduced on January 7, 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- Variants
- 530, 2.93 GHz Hyper-Threading
- 540, 3.06 GHz Hyper-Threading
- 550, 3.2 GHz Hyper-Threading
- 560, 3.33 GHz Hyper-Threading
Core i5 (1st generation)
- Lynnfield (Core i5 1st generation) – 45 nm process technology
- 4 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 8 MB L3 cache
- Introduced September 8, 2009
- Family 6 Model E (Ext. Model 1E)
- Socket 1156 LGA
- 2-channel DDR3
- Variants
- 750S, 2.40 GHz/3.20 GHz Turbo Boost
- 750, 2.66 GHz/3.20 GHz Turbo Boost
- 760, 2.80 GHz/3.33 GHz Turbo Boost
- Clarkdale (Core i5 1st generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 4 MB L3 cache
- Introduced January, 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- AES Support
- Variants
- 650/655K, 3.2 GHz Hyper-Threading Turbo Boost
- 660/661, 3.33 GHz Hyper-Threading Turbo Boost
- 670, 3.46 GHz Hyper-Threading Turbo Boost
- 680, 3.60 GHz Hyper-Threading Turbo Boost
Core i7 (1st generation)
- Bloomfield (Core i7 1st generation) – 45 nm process technology
- 4 physical cores/8 threads
- 256 KB L2 cache
- 8 MB L3 cache
- Front-side bus replaced with QuickPath up to 6.4 GT/s
- Hyper-Threading is again included. This had previously been removed at the introduction of Core line
- 781 million transistors
- Intel Turbo Boost Technology
- TDP 130 W
- Introduced November 17, 2008
- Socket 1366 LGA
- 3-channel DDR3
- Variants
- 975 (extreme edition), 3.33 GHz/3.60 GHz Turbo Boost
- 965 (extreme edition), 3.20 GHz/3.46 GHz Turbo Boost
- 960, 3.20 GHz/3.46 GHz Turbo Boost
- 950, 3.06 GHz/3.33 GHz Turbo Boost
- 940, 2.93 GHz/3.20 GHz Turbo Boost
- 930, 2.80 GHz/3.06 GHz Turbo Boost
- 920, 2.66 GHz/2.93 GHz Turbo Boost
- Lynnfield (Core i7 1st generation) – 45 nm process technology
- 4 physical cores/8 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 8 MB L3 cache
- No QuickPath, instead compatible with slower DMI interface
- Hyper-Threading is included
- Introduced September 8, 2009
- Socket 1156 LGA
- 2-channel DDR3
- Variants
- 880, 3.06 GHz/3.73 GHz Turbo Boost (TDP 95 W)
- 870/875K, 2.93 GHz/3.60 GHz Turbo Boost (TDP 95 W)
- 870S, 2.67 GHz/3.60 GHz Turbo Boost (TDP 82 W)
- 860, 2.80 GHz/3.46 GHz Turbo Boost (TDP 95 W)
- 860S, 2.53 GHz/3.46 GHz Turbo Boost (TDP 82 W)
- Gulftown, 32 nm process technology
- 6 physical cores
- 256 KB L2 cache
- 12 MB L3 cache
- Front-side bus replaced with QuickPath up to 6.4 GT/s
- Hyper-Threading is included
- Intel Turbo Boost Technology
- Socket 1366 LGA
- TDP 130 W
- Introduced 16 March 2010
- Variants
- 990X Extreme Edition, 3.46 GHz/3.73 GHz Turbo Boost
- 980X Extreme Edition, 3.33 GHz/3.60 GHz Turbo Boost
- 970, 3.20 GHz/3.46 GHz Turbo Boost
- Clarksfield – Intel Core i7 Mobile processor family – 45 nm process technology
- 4 physical cores
- Hyper-Threading is included
- Intel Turbo Boost Technology
- Variants
- 940XM Extreme Edition, 2.13 GHz/3.33 GHz Turbo Boost (8 MB L3, TDP 55 W)
- 920XM Extreme Edition, 2.00 GHz/3.20 GHz Turbo Boost (8 MB L3, TDP 55 W)
- 840QM, 1.86 GHz/3.20 GHz Turbo Boost (8 MB L3, TDP 45 W)
- 820QM, 1.73 GHz/3.06 GHz Turbo Boost (8 MB L3, TDP 45 W)
- 740QM, 1.73 GHz/2.93 GHz Turbo Boost (6 MB L3, TDP 45 W)
- 720QM, 1.60 GHz/2.80 GHz Turbo Boost (6 MB L3, TDP 45 W)
Xeon (Nehalem microarchitecture)
- Gainestown – 45 nm process technology
- Same processor dies as Bloomfield
- 256 KB L2 cache
- 8 MB L3 cache, 4 MB may be disabled
- QuickPath up to 6.4 GT/s
- Hyper-Threading is included in some models
- 781 million transistors
- Introduced March 29, 2009
- Variants
- W5590, X5570, X5560, X5550, E5540, E5530, L5530, E5520, L5520, L5518, 4 cores, 8 MB L3 cache, HT
- E5506, L5506, E5504, 4 cores, 4 MB L3 cache, no HT
- L5508, E5502, E5502, 2 cores, 4 MB L3 cache, no HT
64-bit processors: Intel 64 – Sandy Bridge / Ivy Bridge microarchitecture
Celeron (Sandy Bridge/Ivy Bridge microarchitecture)
- Sandy Bridge (Celeron-branded) – 32 nm process technology
- 2 physical cores/2 threads (500 series), 1 physical core/1 thread (model G440) or 1 physical core/2 threads (models G460 & G465)
- 2 MB L3 cache (500 series), 1 MB (model G440) or 1.5 MB (models G460 & G465)
- Introduced 3rd quarter, 2011
- Socket 1155 LGA
- 2-channel DDR3-1066
- 400 series has max TDP of 35 W
- 500-series variants ending in 'T' have a peak TDP of 35 W; others, 65 W
- Integrated GPU
- All variants have peak GPU turbo frequencies of 1 GHz
- Variants in the 400 series have GPUs running at a base frequency of 650 MHz
- Variants in the 500 series ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
- All variants have 6 GPU execution units
- Variants
- G440, 1.6 GHz
- G460, 1.8 GHz
- G465, 1.9 GHz
- G470, 2.0 GHz
- G530T, 2.0 GHz
- G540T, 2.1 GHz
- G550T, 2.2 GHz
- G530, 2.4 GHz
- G540, 2.5 GHz
- G550, 2.6 GHz
- G555, 2.7 GHz
Pentium (Sandy Bridge/Ivy Bridge microarchitecture)
- Sandy Bridge (Pentium-branded) – 32 nm process technology
- 2 physical cores/2 threads
- 3 MB L3 cache
- 624 million transistors
- Introduced May, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333 (800 series) or DDR3-1066 (600 series)
- Variants ending in 'T' have a peak TDP of 35 W, others 65 W
- Integrated GPU (HD 2000)
- All variants have peak GPU turbo frequencies of 1.1 GHz
- Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
- All variants have 6 GPU execution units
- Variants
- G620T, 2.2 GHz
- G630T, 2.3 GHz
- G640T, 2.4 GHz
- G645T, 2.5 GHz
- G860T, 2.6 GHz
- G620, 2.6 GHz
- G622, 2.6 GHz
- G630, 2.7 GHz
- G632, 2.7 GHz
- G640, 2.8 GHz
- G840, 2.8 GHz
- G645, 2.9 GHz
- G850, 2.9 GHz
- G860, 3.0 GHz
- G870, 3.1 GHz
- Ivy Bridge (Pentium-branded) – 22 nm tri-gate transistor process technology
- 2 physical cores/2 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- Introduced September, 2012
- Socket 1155 LGA
- 2-channel DDR3-1333 for G2000 series
- 2-channel DDR3-1600 for G2100 series
- All variants have GPU base frequencies of 650 MHz and peak GPU turbo frequencies of 1.05 GHz
- Variants ending in 'T' have a peak TDP of 35 W; others, TDP of 55 W
- Variants
- G2020T, 2.5 GHz
- G2030T, 2.6 GHz
- G2100T, 2.6 GHz
- G2120T, 2.7 GHz
- G2010, 2.8 GHz
- G2020, 2.9 GHz
- G2030, 3.0 GHz
- G2120, 3.1 GHz
- G2130, 3.2 GHz
- G2140, 3.3 GHz
Core i3 (2nd and 3rd generation)
- Sandy Bridge (Core i3 2nd generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- 624 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'T' have a peak TDP of 35 W, others 65 W
- Integrated GPU
- All variants have peak GPU turbo frequencies of 1.1 GHz
- Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
- Variants ending in '5' have Intel HD Graphics 3000 (12 execution units); others have Intel HD Graphics 2000 (6 execution units)
- Variants
- i3-2100T, 2.5 GHz
- i3-2120T, 2.6 GHz
- i3-2100, 3.1 GHz
- i3-2102, 3.1 GHz
- i3-2105, 3.1 GHz
- i3-2120, 3.3 GHz
- i3-2125, 3.3 GHz
- i3-2130, 3.4 GHz
- Ivy Bridge (Core i3 3rd generation) – 22 nm tri-gate transistor process technology
- 2 physical cores/4 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- Introduced September, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in '5' have Intel HD Graphics 4000; others have Intel HD Graphics 2500
- All variants have GPU base frequencies of 650 MHz and peak GPU turbo frequencies of 1.05 GHz
- TDP 55 W
- Variants
- i3-3220T, 2.8 GHz
- i3-3240T, 2.9 GHz
- i3-3210, 3.2 GHz
- i3-3220, 3.3 GHz
- i3-3225, 3.3 GHz
- i3-3240, 3.4 GHz
- i3-3250, 3.5 GHz
Core i5 (2nd and 3rd generation)
- Sandy Bridge (Core i5 2nd generation) – 32 nm process technology
- 4 physical cores/4 threads (except for i5-2390T which has 2 physical cores/4 threads)
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 6 MB L3 cache (except for i5-2390T which has 3 MB)
- 995 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'S' have a peak TDP of 65 W; others, 95 W except where noted
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU
- i5-2500T has a peak GPU turbo frequency of 1.25 GHz, others 1.1 GHz
- Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
- Variants ending in '5' or 'K' have Intel HD Graphics 3000 (12 execution units), except i5-2550K which has no GPU; others have Intel HD Graphics 2000 (6 execution units)
- Variants ending in 'P' and the i5-2550K have no GPU
- Variants
- i5-2390T, 2.7 GHz/3.5 GHz Turbo Boost (35 W max. TDP)
- i5-2500T, 2.3 GHz/3.3 GHz Turbo Boost (45 W max. TDP)
- i5-2400S, 2.5 GHz/3.3 GHz Turbo Boost
- i5-2405S, 2.5 GHz/3.3 GHz Turbo Boost
- i5-2500S, 2.7 GHz/3.7 GHz Turbo Boost
- i5-2300, 2.8 GHz/3.1 GHz Turbo Boost
- i5-2310, 2.9 GHz/3.2 GHz Turbo Boost
- i5-2320, 3.0 GHz/3.3 GHz Turbo Boost
- i5-2380P, 3.1 GHz/3.4 GHz Turbo Boost
- i5-2400, 3.1 GHz/3.4 GHz Turbo Boost
- i5-2450P, 3.2 GHz/3.5 GHz Turbo Boost
- i5-2500, 3.3 GHz/3.7 GHz Turbo Boost
- i5-2500K, 3.3 GHz/3.7 GHz Turbo Boost
- i5-2550K, 3.4 GHz/3.8 GHz Turbo Boost
- Ivy Bridge (Core i5 3rd generation) – 22 nm Tri-gate transistor process technology
- 4 physical cores/4 threads (except for i5-3470T which has 2 physical cores/4 threads)
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 6 MB L3 cache (except for i5-3470T which has 3 MB)
- Introduced April, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in 'S' have a peak TDP of 65 W, Variants ending in 'T' have a peak TDP of 35 or 45 W (see variants); others, 77 W except where noted
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Variants ending in 'P' have no integrated GPU; others have Intel HD Graphics 2500 or Intel HD Graphics 4000 (i5-3475S and i5-3570K only)
- Variants
- i5-3470T, 2.9 GHz/3.6 GHz max Turbo Boost (35 W TDP)
- i5-3570T, 2.3 GHz/3.3 GHz max Turbo Boost (45 W TDP)
- i5-3330S, 2.7 GHz/3.2 GHz max Turbo Boost
- i5-3450S, 2.8 GHz/3.5 GHz max Turbo Boost
- i5-3470S, 2.9 GHz/3.6 GHz max Turbo Boost
- i5-3475S, 2.9 GHz/3.6 GHz max Turbo Boost
- i5-3550S, 3.0 GHz/3.7 GHz max Turbo Boost
- i5-3570S, 3.1 GHz/3.8 GHz max Turbo Boost
- i5-3330, 3.0 GHz/3.2 GHz max Turbo Boost
- i5-3350P, 3.1 GHz/3.3 GHz max Turbo Boost (69 W TDP)
- i5-3450, 3.1 GHz/3.5 GHz max Turbo Boost
- i5-3470, 3.2 GHz/3.6 GHz max Turbo Boost
- i5-3550, 3.3 GHz/3.7 GHz max Turbo Boost
- i5-3570, 3.4 GHz/3.8 GHz max Turbo Boost
- i5-3570K, 3.4 GHz/3.8 GHz max Turbo Boost
Core i7 (2nd and 3rd generation)
- Sandy Bridge (Core i7 2nd generation) – 32 nm process technology
- 4 physical cores/8 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 8 MB L3 cache
- 995 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'S' have a peak TDP of 65 W, others – 95 W
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU
- All variants have base GPU frequencies of 850 MHz and peak GPU turbo frequencies of 1.35 GHz
- Variants ending in 'K' have Intel HD Graphics 3000 (12 execution units); others have Intel HD Graphics 2000 (6 execution units)
- Variants
- i7-2600S, 2.8 GHz/3.8 GHz Turbo Boost
- i7-2600, 3.4 GHz/3.8 GHz Turbo Boost
- i7-2600K, 3.4 GHz/3.8 GHz Turbo Boost
- i7-2700K, 3.5 GHz/3.9 GHz Turbo Boost
- Sandy Bridge-E (Core i7 3rd generation X-Series) – 32 nm process technology
- Up to 6 physical cores/12 threads depending on model number
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- Up to 20 MB L3 cache depending on model number
- 2.27 billion transistors
- Introduced November, 2011
- Socket 2011 LGA
- 4-channel DDR3-1600
- All variants have a peak TDP of 130 W
- No integrated GPU
- Variants (all marketed under "Intel Core X-series processors")[16]
- i7-3820, 3.6 GHz/3.8 GHz Turbo Boost, 4 cores, 10 MB L3 cache
- i7-3930K, 3.2 GHz/3.8 GHz Turbo Boost, 6 cores, 12 MB L3 cache
- i7-3960X, 3.3 GHz/3.9 GHz Turbo Boost, 6 cores, 15 MB L3 cache
- i7-3970X, 3.5 GHz/4.0 GHz Turbo Boost, 6 cores, 15 MB L3 cache
- Ivy Bridge (Core i7 3rd generation) – 22 nm Tri-gate transistor process technology
- 4 physical cores/8 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 8 MB L3 cache
- Introduced April, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in 'S' have a peak TDP of 65 W, variants ending in 'T' have a peak TDP of 45 W, others – 77 W
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU Intel HD Graphics 4000
- Variants
- i7-3770T – 2.5 GHz/3.7 GHz Turbo Boost
- i7-3770S – 3.1 GHz/3.9 GHz Turbo Boost
- i7-3770 – 3.4 GHz/3.9 GHz Turbo Boost
- i7-3770K – 3.5 GHz/3.9 GHz Turbo Boost
64-bit processors: Intel 64 – Haswell microarchitecture
Core i3 (4th generation)
64-bit processors: Intel 64 – Broadwell microarchitecture
Core i3 (5th generation)
Core i5 (5th generation)
- Broadwell (Core i5 5th generation) – 14nm process technology
- 4 physical cores/4 threads
- 4 MB L3 cache
- Introduced Q2'15
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
- i5-5575R – 2.80 GHz/3.30 GHz Turbo Boost
- i5-5675C – 3.10 GHz/3.60 GHz Turbo Boost
- i5-5675R – 3.10 GHz/3.60 GHz Turbo Boost
Core i7 (5th generation, Including Core-X Series)
- Broadwell (Core i7 5th generation) – 14nm process technology
- 4 physical cores/8 threads
- 6 MB L3 cache
- Introduced Q2'15
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
- i7-5775C – 3.30 GHz/3.70 GHz Turbo Boost
- i7-5775R – 3.30 GHz/3.80 GHz Turbo Boost
- Broadwell-E – 14nm process technology
- 6–10 physical cores/12–20 threads
- 15–25 MB L3 cache
- Introduced Q2'16
- Socket 2011-v3 LGA
- 4-channel DDR4-2133/2400
- No Integrated GPU
- Variants (all marketed under "Intel Core X-series processors")[16]
- i7-6800K – 3.40 GHz/3.60 GHz Turbo Boost/3.80 GHz Turbo Boost Max Technology 3.0 Frequency 15 MB L3 cache
- i7-6850K – 3.60 GHz/3.80 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 15 MB L3 cache
- i7-6900K – 3.20 GHz/3.70 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 20 MB L3 cache
- i7-6950X – 3.00 GHz/3.50 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 25 MB L3 cache
Other Broadwell CPUs
Not listed (yet) are several Broadwell-based CPU models:[17]
- Server and workstation CPUs
- single-CPU: Pentium D15nn, Xeon D-15nn, Xeon E3-12nn v4, Xeon E5-16nn v4
- dual-CPU: Xeon E5-26nn v4
- quad-CPU: Xeon E5-46nn v4, Xeon E7-48nn v4
- octo-CPU: Xeon E7-88nn v4
- Embedded CPUs
- Core i7-57nnEQ, Core i7-58nnEQ
- Mobile CPUs
- Celeron 32nnU, Celeron 37nnU
- Pentium 38nnU
- Core M-5Ynn
- Core i3-50nnU
- Core i5-5nnnU
- Core i7-55nnU, Core i7-56nnU, Core i7-57nnHQ, Core i7-59nnHQ
Note: this list does not say that all processors that match these patterns are Broadwell-based or fit into this scheme. The model numbers may have suffixes that are not shown here.
Core i3 (6th generation)
- Skylake (Core i3 6th generation) – 14 nm process technology
- 2 physical cores/4 threads
- 3–4 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530 (only i3-6098P have HD Graphics 510)
- Variants
- i3-6098P – 3.60 GHz
- i3-6100T – 3.20 GHz
- i3-6100 – 3.70 GHz
- i3-6300T – 3.30 GHz
- i3-6300 – 3.80 GHz
- i3-6320 – 3.90 GHz
Core i5 (6th generation)
- Skylake (Core i5 6th generation) – 14nm process technology
- 4 physical cores/4 threads
- 6 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530
- Variants
- i5-6300HQ – 2.30/3.20 GHz Turbo Boost
- i5-6400T – 2.20 GHz/2.80 GHz Turbo Boost
- i5-6400 – 2.70 GHz/3.30 GHz Turbo Boost
- i5-6440hq
- i5-6500T – 2.50 GHz/3.10 GHz Turbo Boost
- i5-6500 – 3.20 GHz/3.60 GHz Turbo Boost
- i5-6600T – 2.70 GHz/3.50 GHz Turbo Boost
- i5-6600 – 3.30 GHz/3.90 GHz Turbo Boost
- i5-6600K – 3.50 GHz/3.90 GHz Turbo Boost
Core i7 (6th generation)
- Skylake (Core i7 6th generation) – 14nm process technology
- 4 physical cores/8 threads
- 8 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530
- Variants
- i7-6700T – 2.80 GHz/3.60 GHz Turbo Boost
- i7-6700 – 3.40 GHz/4.00 GHz Turbo Boost
- i7-6700K – 4.00 GHz/4.20 GHz Turbo Boost
Other Skylake processors
Many Skylake-based processors are not yet listed in this section: mobile i3/i5/i7 processors (U, H, and M suffixes), embedded i3/i5/i7 processors (E suffix), certain i7-67nn/i7-68nn/i7-69nn.[18] Skylake-based "Core X-series" processors (certain i7-78nn and i9-79nn models) can be found under current models.
64-bit processors: Intel 64 (7th generation) – Kaby Lake microarchitecture
64-bit processors: Intel 64 (8th and 9th generation) – Coffee Lake microarchitecture
64-bit processors: Intel 64 – Cannon Lake microarchitecture
64-bit processors: Intel 64 (10th generation) – Ice Lake microarchitecture
64-bit processors: Intel 64 (10th generation) – Comet Lake microarchitecture
64-bit processors: Intel 64 (11th generation) – Tiger Lake microarchitecture
64-bit processors: Intel 64 (12th generation) – Alder Lake microarchitecture
64-bit processors: Intel 64 (13th generation) – Raptor Lake microarchitecture
- 2007: Teraflops Research Chip, an 80 core processor prototype.
- 2009: Single-chip Cloud Computer, a research microprocessor containing the most Intel Architecture cores ever integrated on a silicon CPU chip: 48.
Intel 805xx product codes
Intel discontinued the use of part numbers such as 80486 in the marketing of mainstream x86-architecture processors with the introduction of the Pentium brand in 1993. However, numerical codes, in the 805xx range, continued to be assigned to these processors for internal and part numbering uses. The following is a list of such product codes in numerical order:
Intel 806xx product codes
Intel 807xx product codes
See also
- List of AMD processors
- List of PowerPC processors
- List of NXP products
- List of Intel Atom processors
- List of Intel Xeon processors
- List of Intel Itanium processors
- List of Intel Celeron processors
- List of Intel Pentium processors
- List of Intel Core processors
- List of Intel Core 2 processors
- List of Intel Core M processors
- List of Intel Core i3 processors
- List of Intel Core i5 processors
- List of Intel Core i7 processors
- List of Intel Core i9 processors
- List of Intel CPU microarchitectures
- List of Intel graphics processing units
- List of quantum processors
- Apple silicon
Notes
- ^ a b Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher.
- ^ The 4004's original goal was to equal the clock rate of the IBM 1620 Model I (1 MHz); this was not quite met.
References
- ^ Bonshor, Gavin. "Intel Announces 14th Gen Core Series For Desktop: Core i9-14900K, Core i7-14700K and Core i5-14600K". www.anandtech.com. Archived from the original on October 17, 2023. Retrieved 2023-10-17.
- ^ "Intel Launches Intel Core 14th Gen Desktop Processors for Enthusiasts". Intel. Archived from the original on October 17, 2023. Retrieved 2023-10-17.
- ^ "Intel Releases 14th Gen Core HX "Raptor Lake Refresh" Mobile Processors". TechPowerUP. 8 January 2024.
- ^ a b c "Intel Unveils Full Intel Core X-series Processor Family Specs". Intel Newsroom. Archived from the original on 2017-08-07. Retrieved 2017-08-07.
- ^ "Intel Processors". Archived from the original on 2012-04-24. Retrieved 2013-01-28.
- ^ a b c "Intel Microprocessor Quick Reference Guide – Product Family". Archived from the original on 2010-03-04. Retrieved 2010-01-08.
- ^ Ashborn, Jim; "Advanced Packaging: A Little Goes A Long Way", Intel Corporation, Solutions, January/February 1986, Page 2
- ^ "Product: 8245" (PDF). console5.com. Archived (PDF) from the original on Jul 9, 2021. Retrieved 22 December 2021.
- ^ HAYES, JOHN.P (1978). Computer Architecture and Organization. McGraw-Hill International Book Company. p. 201. ISBN 0-07-027363-4.
- ^ a b c Intel IAPX 86,88 User's Manual, August 1981, Intel order number 210201-001
- ^ a b c d e Badri Ram (1 September 2001). Adv Microprocessors Interfacing. Tata McGraw-Hill Education. pp. 208–. ISBN 978-0-07-043448-6.
- ^ Rant, Jon; "Extending the Legacy of Leadership: The 80386 Arrives", Intel Corporation, Special 32-Bit Issue Solutions, November/December 1985, page 2
- ^ Intel Processor Spec Finder for Celeron M Archived November 3, 2009, at the Wayback Machine
- ^ Not listed as an official model by Intel but used by Apple in their Intel-based Mac Mini, released March 2006 Archived March 20, 2009, at the Wayback Machine
- ^ "Intel Pentium Processor G6950 (3M Cache, 2.80 GHz) with SPEC Code(s) SLBMS". Ark.intel.com. 2010-07-13. Archived from the original on 2011-03-09. Retrieved 2010-07-29.
- ^ a b "Intel Core X-series Processors in Intel's database on ark.intel.com". Archived from the original on 2017-12-08. Retrieved 2018-03-31.
- ^ "Broadwell CPUs on ark.intel.com". Archived from the original on 2018-03-31. Retrieved 2018-03-31.
- ^ "ark: Skylake". Archived from the original on 2018-03-31. Retrieved 2018-03-31.
External links
- Intel Museum: History of the Microprocessor
- Intel Processors information
