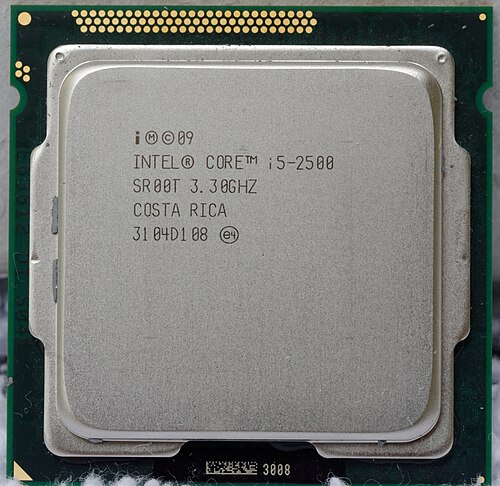

 Core i5-2500 のトップ | |
| 一般情報 | |
|---|---|
| 発売 | 2011年1月9日 |
| 製造中止 | 2013年9月27日[1] |
| 販売元 | インテル |
| デザイン： | インテル |
| 共通メーカー |
|
| 製品コード | 80619 (エクストリームデスクトップ) 80620 (サーバー LGA1356) 80621 (サーバー LGA2011) 80623 (デスクトップ) 80627 (モバイル) |
| パフォーマンス | |
| 最大CPU クロックレート | 1.60GHz～3.60GHz |
| QPI速度 | 6.4 GT/秒から 8.0 GT/秒 |
| DMI速度 | 4GT/秒 |
| キャッシュ | |
| L1キャッシュ | コアあたり64 KB |
| L2キャッシュ | コアあたり 256 KB |
| L3キャッシュ | 1 MB ～ 8 MB 共有 10 MB ～ 15 MB (Extreme) 3 MB ～ 20 MB (Xeon) |
| アーキテクチャと分類 | |
| マイクロアーキテクチャ | サンディブリッジ |
| 命令セット | 64ビット |
| 説明書 | x86-16、IA-32、x86-64 |
| 拡張機能 | |
| 物理的仕様 | |
| トランジスタ |
|
| コア |
|
| GPU | HD グラフィックス 650 MHz～ 1100 MHz HD グラフィックス 2000 650 MHz～ 1250 MHz HD グラフィックス 3000 650 MHz ～ 1350 MHz HD グラフィックス P3000 850 MHz ～ 1350 MHz |
| ソケット | |
| 製品、モデル、バリエーション | |
| 製品コード名 |
|
| モデル |
|
| 歴史 | |
| 先人たち | ネハレム（トック） ウェストミア（ティック） |
| 後継者 | アイビーブリッジ（チェック） ハスウェル（トック） |
| サポート状況 | |
| サポートされていません | |
Sandy Bridgeは、第2世代のIntel Coreプロセッサ（Core i7、i5、i3 ）で使用されるIntelの32 nmマイクロアーキテクチャのコード名です。Sandy Bridgeマイクロアーキテクチャは、 NehalemおよびWestmereマイクロアーキテクチャの後継です。Intelは、2009年のIntel Developer Forum （IDF）でA1ステッピングのSandy Bridgeプロセッサをデモし、2011年1月にCoreブランドでこのアーキテクチャに基づく最初の製品をリリースしました。[2] [3]
Sandy Bridge は32 nmプロセスで製造され、ダイと IHS (Integrated Heat Spreader) との接点ははんだ付けされていますが、Intel の次世代Ivy Bridgeでは、 22 nm ダイ シュリンクと、ダイと IHS 間の TIM (Thermal Interface Material) が 使用されています。
テクノロジー
インテルは2009年9月のインテル開発者フォーラムで、2GHzで 動作するA1ステッピングのSandy Bridgeプロセッサをデモしました。[4]
Nehalemからアップグレードされた機能は次のとおりです。
CPU
- インテル ターボブースト 2.0 [5] [6] [7]
- コアあたり32KBデータ+32KB命令L1キャッシュと256KB L2キャッシュ[8]
- プロセッサグラフィックスを含む共有 L3 キャッシュ ( LGA 1155 )
- 64バイトのキャッシュラインサイズ
- 新しいμOPキャッシュ、最大1536エントリ
- コアあたり3つの整数ALU、2つのベクトルALU、2つのAGUの改良[9] [10]
- 各メモリチャネルごとにCPUサイクルごとに2回のロード/ストア操作
- デコードされたマイクロオペレーションキャッシュ[ 11]と拡大され最適化された分岐予測器
- Sandy Bridge は、Nehalem に搭載されている 4 つの分岐予測器(分岐ターゲット バッファ(BTB)、間接分岐ターゲット アレイ、ループ検出器、および名前が変更されたリターン スタック バッファ (RSB)) を保持しています。Sandy Bridge には、Nehalem の L1 および L2 BTB の 2 倍の分岐ターゲットを保持する単一の BTB があります。[12]
- 超越数学、AES暗号化（AES命令セット）、SHA-1ハッシュのパフォーマンスが向上
- コア、グラフィックス、キャッシュ、システムエージェントドメイン間の256ビット/サイクルリングバス相互接続
- アドバンストベクトル拡張（AVX）256ビット命令セット、より広いベクトル、新しい拡張可能な構文、豊富な機能[13]
- 最大 8 個の物理コア、またはハイパースレッディングによる 16 個の論理コア(6 コア/12 スレッドから)
- GMCH (統合グラフィックスおよびメモリ コントローラ) とプロセッサをプロセッサ パッケージ内の 1 つのダイに統合します。対照的に、Sandy Bridge の前身であるClarkdaleでは、プロセッサ パッケージ内に 2 つの独立したダイ (1 つは GMCH 用、もう 1 つはプロセッサ用) があります。この緊密な統合により、メモリのレイテンシがさらに短縮されます。
- マイクロオペレーションキャッシュのヒットまたはミスに応じて14～19段の命令パイプライン[14]
- ROBが168エントリに増加（128から）[15]
- スケジューラ バッファの拡大 (26 エントリから 54 エントリに増加)
- すべてのトランスレーション ルックアサイド バッファ (TLB) は 4 ウェイアソシエイティブです。[引用が必要]
グラフィックプロセッサ
- Intel Quick Sync Video、ビデオエンコードとデコードのハードウェアサポート
- 統合グラフィックスが同じダイに統合されるようになりました
入出力
- 統合PCIeコントローラ
モデルとステップ
1、2、または4つのコアを持つすべてのSandy Bridgeプロセッサは、同じCPUIDモデル0206A7h [18]を報告し、密接に関連しています。ステッピング番号はCPUIDからは確認できず、PCI構成スペースからのみ確認できます。最大8つのコアを持ちグラフィックスのない後期のSandy Bridge-E0206D6hプロセッサは、CPUIDとを使用しています0206D7h。[19] Ivy Bridge CPUはすべて現在までCPUID 0306A9hを持ち、コア数、L3キャッシュ、GPU実行ユニットが異なる4つの異なる構成で構築されています。
パフォーマンス
- IXBT LabsやSemi Accurate、その他多くのベンチマークサイトによると、クロックツークロックでの平均パフォーマンスの向上は、Bloomfield、Clarkdale、Lynnfieldプロセッサを含むNehalem世代と比較して11.3%です。[20]
- Clarkdaleと比較して、統合グラフィックスのパフォーマンスが約 2 倍になります(12 EU の比較)。
Sandy Bridge プロセッサの一覧
1 Intel の HD 3000 グラフィックスを搭載したプロセッサは太字で表示されます。その他のプロセッサは、HD 2000 グラフィックス、HD グラフィックス (Pentium および Celeron モデル)、またはグラフィック コアなし (グラフィックス クロック レートは N/A で表示されます) を備えています。
- このリストには、Intel がリリースした Sandy Bridge プロセッサがすべて含まれているわけではありません。より完全なリストは、Intel の Web サイトで確認できます。
デスクトッププラットフォーム
[21] [22] [23]
以下を表す接尾辞:
- K – ロック解除（CPU 比率を最大 57 ビンまで調整可能）
- P – 同様のモデルよりもわずかに高いクロックですが、オンボードグラフィックスが無効になっているバージョン
- S – パフォーマンスを最適化したライフスタイル（65W TDP の低消費電力）
- T – 電力最適化ライフスタイル（35～45W TDPの超低消費電力）
- X – 究極のパフォーマンスとロック解除（比率制限なしでCPU比率を調整可能）
- C – 組み込み/通信 - BGA パッケージ
注: 3970X、3960X、3930K、および 3820 は、実際にはSandy Bridge-Eエディションです。
サーバープラットフォーム
1600/2600/4600 シリーズの全モデル:
- 40 PCI Express 3.0レーンをサポート
- DMI 2.0をサポート
- さまざまなスケーラビリティを備えたソケットとしてLGA 2011をサポート
以下を表す接尾辞:
- L – 低電力
- W – ワークステーション向けに最適化
モバイルプラットフォーム
- Core i5-2515E および Core i7-2715QE プロセッサは、ECC メモリと PCI Express ポート分岐をサポートしています。
- CeleronとPentium を除くすべてのモバイル プロセッサは、HD 3000 (12 EU) iGPU を使用します。
以下を表す接尾辞:
- M – モバイルプロセッサ
- UM – 超低消費電力モバイル（デュアルコア）
- LM – 低電力モバイル（デュアルコア）
- M – デュアルコアモバイル
- QM – クアッドコアモバイル
- XM – クアッドコア エクストリーム モバイル (クロック マルチプライヤーのロック解除)
- E – 組み込みモバイルプロセッサ
- QE – クアッドコア
- LE – 低電力
- UE – 超低消費電力
Cougar Point チップセットの欠陥
2011年1月31日、インテルはCougar Pointチップセットの欠陥により、67シリーズマザーボードすべてのリコールを発表しました。[37]チップセットのSATA IIポートが時間の経過とともに故障し、SATAデバイスへの接続に障害が発生する可能性があるというハードウェアの問題がありますが、データは危険にさらされていません。[38]インテルは、この問題は3年間でユーザーの5%にのみ影響すると主張していますが、より重いI/Oワークロードは問題を悪化させる可能性があります。このハードウェアバグはBIOSアップデートでは修正できません。
インテルは欠陥のあるB2ステッピングチップセットの生産を中止し、シリコン修正を施したB3ステッピングチップセットの生産を開始した。これらの新しいチップセットの出荷は2011年2月14日に開始され、インテルは2011年4月に完全な回復量を見積もった。[39]マザーボードメーカー（ASUSやGigabyte Technologyなど）とコンピュータメーカー（ DellやHewlett-Packardなど）は、欠陥のあるチップセットを含む製品の販売を中止し、影響を受けた顧客へのサポートを提供した。オプションは、B3マザーボードへの交換から製品の返金まで多岐にわたる。[40] [41]
Sandy Bridgeプロセッサはマザーボードなしでは使用できないため、一時的に販売が停止された。しかし、プロセッサの発売日には影響がなかった。[42] 2週間後、Intelは一部のチップセットの出荷を再開したが、メーカーは顧客がバグに遭遇しないようにするための一連の条件に同意する必要があった。[43]
制限事項
オーバークロック
Sandy Bridgeでは、Intelはすべてのバス（USB、SATA、PCI、PCIe、CPUコア、Uncore、メモリなど）の速度を、基本的な100MHzベースクロック（BClk）を発行する単一の内部クロックジェネレータに結び付けました。[44] CPUは乗数がロックされているため、オーバークロックする唯一の方法はBClkを増やすことですが、他のハードウェアコンポーネントに障害を発生させずにBClkを5〜7％しか上げられません。回避策として、Intelは乗数がロックされていないK/Xシリーズプロセッサを提供しました。Sandy Bridgeの乗数上限は57です。[45] Sandy Bridge-Eプラットフォームには、BClk比オーバークロックと呼ばれる代替方法があります。[46]
2010年のIDF（インテル開発者フォーラム）で、インテルは空冷で4.9GHzにオーバークロックされ安定して動作する未知のSandy Bridge CPUを実演した。[47] [48]
チップセット
K エディション以外の CPU は、ターボ乗数から最大 4 ビンまでオーバークロックできます。
vPro リモートコントロール
vPro機能を備えた Sandy および Ivy Bridge プロセッサには、リモートで PC を無効にしたり、ハード ドライブから情報を消去したりできるセキュリティ機能があります。これは、PC を紛失したり盗難にあったりした場合に役立ちます。コマンドは、3G 信号、イーサネット、またはインターネット接続を介して受信できます。AES 暗号化アクセラレーションが利用可能になり、ビデオ会議や VoIP アプリケーションに役立ちます。[49] [50]
インテルインサイダー
SandyとIvy Bridgeプロセッサには、一部のビデオストリーミングウェブサイトがコンテンツの使用を制限するために依存しているDRM技術が含まれています。そのようなウェブサイトは、そのようなCPUを持つユーザーに1080pのストリーミングを提供し、他のユーザーには品質を低下させます。[51]
ソフトウェア開発キット
Sandy Bridgeマイクロアーキテクチャの導入に伴い、Intelは通信アプリケーションの開発者がパケット処理アプリケーションやネットワークプロセッサでプラットフォームを活用できるようにするためにIntel Data Plane Development Kit （Intel DPDK）も導入しました。[52]
ロードマップ
インテルは2011年9月にHaswellアーキテクチャをデモし、2013年にSandy BridgeとIvy Bridgeの後継としてリリースした。[53]
修正
2015年、マイクロソフトはWindows 7以降で一部のSandy BridgeおよびIvy Bridge CPUの安定性の問題を解決するマイクロコードアップデートをリリースした。しかし、このアップデートはPentium G3258およびCore i3-4010U CPUモデルに悪影響を及ぼす。[54] [55] [56]
