LGA 1155 は、ソケット H2とも呼ばれ、Sandy Bridge (第 2 世代コア) およびIvy Bridge (第 3 世代)マイクロアーキテクチャに基づく CPU 用にIntelが設計した、ゼロ挿入力 フリップチップ ランド グリッド アレイ(LGA ) CPU ソケットです。
2011 年に導入され、 LGA 1156 (ソケット Hとして知られる)の後継であり、 2013 年にはLGA 1150に引き継がれました。LGA 2011ソケットの特定のバリエーションとともに、 Windows XP、Windows Server 2003、Windows Vista、およびWindows Server 2008 を完全にサポートする最後の Intel ソケットでした。

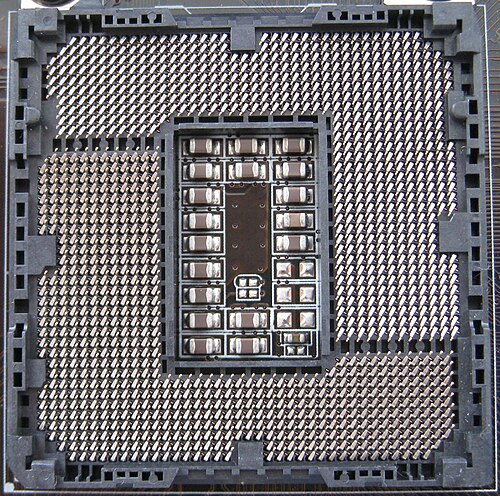

LGA 1155 には、プロセッサのパッドと接触するための 1155 本の突出ピンがあります。ピンは 40×40 配列で配置され、中央の 24×16 の空きスペースと追加の 61 本の省略ピン (中央の空きスペースに隣接する 2 本、4 つの角にそれぞれ 6 本、周囲に 35 本ずつ) があり、1600 − 384 − 61 = 1155 ピンのピン数になります。LGA 1155 ソケットと LGA 1156 ソケットのプロセッサは、ソケット ノッチが異なるため、互いに互換性がありません。
LGA 1155 は、後続の一部ボードでサポートされるUEFI セキュア ブートの始まりでもありました。
ヒートシンク
ヒートシンクをマザーボードに固定するための 4 つの穴は、Intel のソケットLGA 1156、LGA 1155、LGA 1150、LGA 1151 、およびLGA 1200用に、横の長さが 75 mm の正方形に配置されています。したがって、冷却ソリューションは互換性があるはずです。
LGA 1155ソケットとLGA 1156ソケットの冷却システムは互換性があり、プロセッサの寸法、プロファイル、構造は同じで、発熱レベルもほぼ同じです。[2]
サンディブリッジチップセットファミリー
B65、Q65、Q67を除くSandy Bridgeチップセットは、BIOSアップグレードによりSandy BridgeとIvy Bridge CPUの両方をサポートします。[3] CorebootなどのサードパーティBIOSを使用すると、Ivy Bridgeプロセッサをそれらのチップセットでも使用できます。[4] Sandy Bridgeベースのプロセッサは、DDR3-1333メモリまで公式にサポートしていますが、実際にはDDR3-2133までの速度が正常に動作することがテストされています。[5]
H61チップセットは、メモリチャネルごとに1つの両面DIMMメモリモジュール（RAMモジュール）のみをサポートするため、他のチップセットがサポートする 32 GBではなく16 GBに制限されます。 [6 ] 4つのDIMMスロットを備えたH61ベースのマザーボードでは、4つの片面DIMMしかインストールできません。[7]
アイビーブリッジチップセットファミリー
すべてのIvy Bridgeチップセットとマザーボードは、Sandy BridgeとIvy Bridge CPUの両方をサポートしています。Ivy Bridgeベースのプロセッサは、Sandy BridgeのDDR3-1333からDDR3-1600まで正式にサポートします。一部のコンシューマーIvy Bridgeチップセットでは、Kシリーズプロセッサのオーバークロックも可能です。[11]
NVMeサポート
PC Games Hardware のユーザーであるMephisto_xD氏は、そのウェブサイトに、一部のZ97マザーボードからUEFIモジュールを取り出し、それをZ77マザーボードで使用して、後者がAHCIプロトコルではなくNVM Expressプロトコルを使用してSSDからの起動をサポートするようにする方法を説明した記事を投稿しました。[16]その記事によると、Z97マザーボードはNVMeプロトコルを公式かつ完全にサポートした最初のマザーボードでした。
説明した変更は、P67、B75、およびその他のチップセット マザーボードでも機能します。
注記
- ^ USB 3.0はこれらのチップセットではサポートされていません。マザーボードの製造元は、外部ハードウェアを使用して USB 3.0 サポートを追加する場合があります。
- ^ ab 一部のチップセットは従来の PCI をサポートしていませんが、マザーボードの製造元はサードパーティのPCI ブリッジを追加することでサポートを組み込む場合があります。
- ^ PCIe 3.0機能を利用するには、Ivy Bridge CPU に適切な PCIe 3.0 コントローラーが組み込まれている必要があります。ただし、一部の Ivy Bridge CPU には PCIe 2.0コントローラーしか組み込まれていません。
