スロット 1

スロット 1
タイプ	スロット
チップフォームファクタ	シングルエッジコンタクトカートリッジ ( Pentium II ); シングルエッジコンタクトカートリッジ 2 ( Pentium II、Pentium III ); シングルエッジプロセッサパッケージ（Celeron）;
連絡先	242
FSBプロトコル	AGTL+
FSB周波数	66、100、および（サードパーティのチップセットの場合）133 MHz
電圧範囲	1.3～3.50V
プロセッサ	ペンティアムII :233～450MHz; Celeron : 266～433 MHz ; Pentium III : 450 MHz～1.13 GHz ; ( Slotketにより、次のソケット 370 CPU が使用可能になります: ; CeleronおよびPentium III 1,400 MHz、; VIA Cyrix III : 350～733 MHz、; VIA C3 : 733～1,200 MHz; Slotkets は、同じ方法を使用して、一部の Pentium Pro CPU を Socket 8 で使用することも可能にしました。
前任者	ソケット7
後継	ソケット370
	この記事はCPUソケットシリーズの一部です

スロット 1 は、Pentium Pro、Celeron、Pentium II、Pentium IIIなど、 Intelの一部のマイクロプロセッサで使用されるコネクタの物理的および電気的仕様を指します。シングルプロセッサ構成とデュアルプロセッサ構成の両方が実装されました。

Intel は 1999 年にSocket 370をリリースして、従来のソケットインターフェイスに戻りました。

一般的な

Pentium II CPU の導入により、テストのためのアクセスの拡大が必要となり、ソケットからスロットへの移行が必要になりました。以前のPentium Proでは、Intel はプロセッサとキャッシュダイを同じSocket 8パッケージに統合していました。これらはフルスピードバスで接続されており、パフォーマンスが大幅に向上しました。残念ながら、この方法では、テストを行う前に、製造プロセスの早い段階で 2 つのコンポーネントを結合する必要がありました。その結果、どちらかのダイに 1 つの小さな欠陥があると、アセンブリ全体を廃棄する必要があり、生産歩留まりが低下し、コストが高くなりました。^[要出典]

その後、Intel は CPU とキャッシュを密接に統合したまま、プリント基板に搭載した回路基板を設計しました。これはシングルエッジコンタクトカートリッジ (SECC) と呼ばれます。CPU とキャッシュは、パッケージに最終組み立てする前に別々にテストできるため、コストが削減され、CPU はハイエンドサーバー以外の市場にとっても魅力的なものになりました。これらのカードはスロット 1 に簡単に差し込むことができるため、ソケットに取り付けるときに一般的な CPU のピンが曲がったり壊れたりすることはありません。

スロット 1 に使用されたフォームファクタは、長さ 5 インチ、242 コンタクトのエッジコネクタで、SC242 と呼ばれています。カートリッジが間違った方向に挿入されるのを防ぐため、スロットには一方向にしかインストールできないようにキーが付けられていました。SC242 は後に AMD のスロット Aでも使用されましたが、2 つのスロットは機械的には同一でしたが、電気的には互換性がありませんでした。スロット A のユーザーがスロット 1 の CPU をインストールしないようにするため、スロット A のマザーボードではコネクタが 180 度回転しました。これにより、マザーボードメーカーはスロット 1 とスロット A の両方のアセンブリに同じ部品を在庫しておくことでコストを節約できました。

新しいスロット 1 により、Intel は対称型マルチプロセッシング(SMP) のサポートを追加しました。デュアルスロットマザーボードでは、最大 2 つの Pentium II または Pentium III CPU を使用できます。Celeron には公式の SMP サポートはありません。

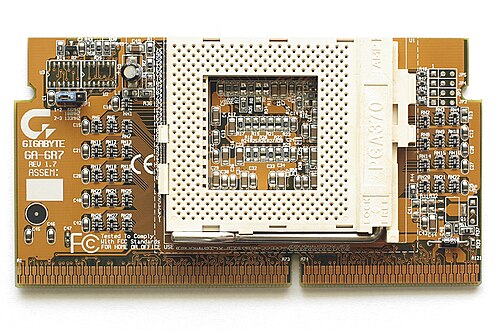

また、スロットケットと呼ばれるコンバーターカードもあり、これはソケット8を保持し、 Pentium Pro CPUをスロット1のマザーボードで使用できるようにします。 ^[2]ただし、これらの特定のコンバーターはまれです。別の種類のスロットケットを使用すると、ソケット370 CPUをスロット1で使用できます。これらは通常、ソケット8からスロット^[3] 1へのスロットケットよりも一般的です。後者のデバイスの多くには、新しいCPUにマザーボードが許可しない低いコア電圧を供給するために、独自の電圧レギュレーターモジュールが装備されています。

フォームファクター

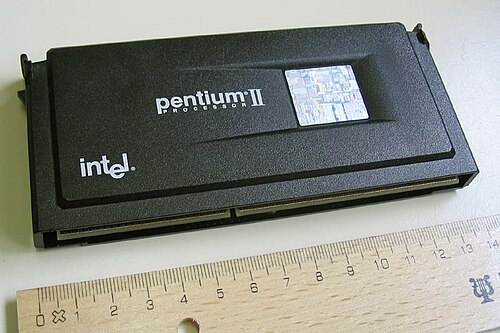

シングルエッジコンタクトカートリッジ ( SECC ) は、スロット 1 時代の初めに Pentium II CPU で使用されました。カートリッジ内では、CPU 自体がプラスチックと金属のハイブリッドケースに収められています。ハウジングの背面はプラスチックで、いくつかのマークが付いています。名前、「Pentium II」、Intel ロゴ、ホログラム、モデル番号です。前面は、CPU クーラーを保持するために使用される黒色の陽極酸化アルミニウムプレートで構成されています。SECC フォームは、CPU 自体がケース内に安全に収まっているため、非常に頑丈です。ソケットベースの CPU と比較すると、曲がる可能性のあるピンがないため、CPU がクーラーの不適切な取り付けによって損傷を受ける可能性が低くなります。

SECC に続いて、SEPP形式 (Single Edge Processor Package) が市場に登場しました。これは、低価格の Celeron CPU 向けに設計されました。この形式にはケースがまったくなく、コンポーネントを保持するプリント回路基板のみで構成されています。

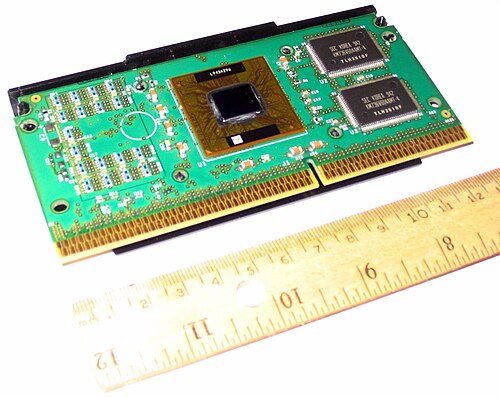

SECC2と呼ばれるフォームファクタは、後期Pentium IIおよびPentium III CPUのスロット1で使用されており、フリップチップパッケージへの切り替えに対応するために作成されました。^[4]フロントプレートのみが引き継がれ、クーラーはPCBに直接取り付けられ、CPUダイが露出したため、SECCカートリッジとは互換性がありません。

歴史

歴史的に、Intel P6 CPU には、ソケット 8、スロット 1、ソケット 370 の 3 つのプラットフォームがあります。

スロット 1 はソケット 8の後継です。ソケット 8 CPU (Pentium Pro) では L2 キャッシュが CPU に直接組み込まれていましたが、コア自体と共有する回路基板上 (コアの外側) に配置されています。例外は、L2 キャッシュがダイに組み込まれている Coppermineコアを搭載した後のスロット 1 CPU です。

2000 年の初め、FC-PGAハウジングの Coppermine Pentium III CPU がすでに一般的になっていた頃、Intel は 1998 年後半から Socket 370 と Slot 1 CPU を同時に提供していたが、 Slot 1 は徐々にSocket 370に取って代わられていった。Socket 370 は当初、 Mendocino Celeron から始まる低価格の Celeron プロセッサ向けに作られたが、Slot 1 はより高価な Pentium II および初期の Pentium III モデル向けのプラットフォームとして考えられていた。キャッシュとコアは両方ともダイに組み込まれていた。

スロット 1 は、少なくとも Intel に関しては、家庭ユーザー向けの標準プラットフォームとしての古いSocket 7 を廃止しました。Intel P5 Pentium MMX CPU に取って代わった後、Intel は Socket 7 市場から完全に撤退しました。

チップセットと公式にサポートされているCPU^[5]^[6]

インテル 440FX^[7]

導入日: 1996 年 5 月 6 日
FSB : 66MHz
PIO / WDMA について
サポートされているRAMタイプ: EDO-DRAM
サポートされているCPU:
- ペンティアムプロ
- 66 MHz FSB 搭載のPentium II
- セレロン（コビントン、メンドシノ）
ソケット 8 (Pentium Pro) とスロット 1 (Pentium II、初期の Celeron) の両方で使用
AGPやSDRAM はサポートされていません。これらの技術が導入される前のものです。
SMPでは最大2つのCPUを許可

インテル 440LX^[8]

導入日: 1997年8月27日
FSB: 66MHz
サポートされている RAM タイプ: EDO-DRAM、SDRAM
サポートされているCPU: Pentium II、Celeron
AGP 2× モード
ユーディーエムエー/33
- 66 MHz FSB 搭載のPentium II
- セレロン（コビントン、メンドシノ）
AGPとSDRAMのサポートを導入
SMPでは最大2つのCPUを許可

インテル 440EX^[9]

導入日: 1998年4月
FSB: 66MHz
サポートされている RAM タイプ: EDO-DRAM、SDRAM
サポートされているCPU: Pentium II、Celeron
AGP 2× モード
ユーディーエムエー/33
- 66 MHz FSB 搭載のPentium II
- セレロン（コビントン、メンドシノ）
440LX と同じ仕様ですが、メモリサポートは 256 MB に制限されており、SMP はサポートされていません。

インテル 440BX^[10]

導入日: 1998年4月
FSB: 66 および 100 MHz (一部のマザーボードは 133 MHz へのオーバークロックをサポートしており、 Slocketを使用して Socket 370 CPU を使用できます)
AGP 2× モード (最大アパーチャサイズ 32 または 64 MB)
ユーディーエムエー/33
サポートされている RAM タイプ: SDRAM ( PC66およびPC100、オーバークロック対応のPC133 )、最大 4 つの 256 MB DIMM
サポートされているCPU:
- 66 MHz および 100 MHz FSB 搭載のPentium II
- Pentium III 100 MHz FSB (オーバークロック時は 133 MHz)
- セレロン(コビントン、メンドシノ、コッパーマイン)
SMPでは最大2つのCPUを許可

インテル 440ZX

導入日: 1998年11月
FSB: 66 および 100 MHz (一部のマザーボードは 133 MHz へのオーバークロックをサポートしており、 Slocketを使用して Socket 370 CPU を使用できます)
AGP 2× モード
ユーディーエムエー/33
サポートされている RAM タイプ: SDRAM ( PC66およびPC100、オーバークロック対応のPC133 )、最大 2 つの 256 MB DIMM
サポートされているCPU:
- 66 MHz および 100 MHz FSB 搭載のPentium II
- Pentium III 100 MHz FSB (オーバークロック時は 133 MHz)
- セレロン(コビントン、メンドシノ、コッパーマイン)

インテル 810

導入年: 1999年
FSB: 66 および 100 MHz
外部AGPなし
Intel i752 ベースのグラフィックス
UDMA/66 (ICH0 付き UDMA/33)
サポートされているRAMタイプ: PC100 SDRAM
サポートされているCPU:
- 66 MHz および 100 MHz FSB 搭載のPentium II
- Pentium III 100 MHz FSB (オーバークロック時は 133 MHz)
- セレロン(コビントン、メンドシノ、コッパーマイン)

インテル 820/820E (カミノ)

導入日: 1999年11月
FSB: 100 および 133 MHz
AGP 4×モード
UDMA/66 (i820)、UDMA/100 (i820E)
サポートされている RAM タイプ: RDRAM、SDRAM (MTH 経由の PC100)
サポートされているCPU: すべてのFSB 100/133スロット1 CPU
SMPでは最大2つのCPUを許可

インテル840

導入日: 1999年11月
FSB: 100 および 133 MHz
AGP 4×モード
UDMA/66 (i820)、UDMA/100 (i820E)
サポートされている RAM タイプ: デュアルチャネルRDRAM、SDRAM (MTH 経由の PC100)
サポートされているCPU: すべてのFSB 100/133スロット1 CPU
SMPでは最大2つのCPUを許可

VIA アポロプロ / プロ II / プロ +

導入日: 1998 年 5 月 (Pro Plus: 1998 年 12 月)
FSB: 66、100 MHz (一部のマザーボードは 133 MHz へのオーバークロックをサポートしており、Slocket を使用して Socket 370 CPU を使用できます)
AGP 2× モード
UDMA/33 (VT82C586B/VT82C596A)、UDMA/66 (VT82C596B)
サポートされている RAM タイプ:最大 1536 MB のPC66/100 SDRAM
サポートされているCPU:
- 66 MHz FSB 搭載のPentium Pro
- 66 MHz および 100 MHz FSB 搭載のPentium II
- Pentium III 100 MHz FSB (オーバークロック時は 133 MHz)
- セレロン(コビントン、メンドシノ、コッパーマイン)

VIA アポロプロ 133

導入日: 1999年7月
FSB: 66、100、133 MHz
AGP 2× モード
UDMA/33 (VT82C596A)、UDMA/66 (VT82C596B/VT82C686A)、UDMA/100 (VT82C686B)
サポートされている RAM タイプ: PC66/100/133 SDRAM最大 1536 MB
サポートされているCPU: すべてのスロット1 CPU

VIA アポロプロ 133A

導入日: 1999年10月
FSB: 66、100、133 MHz
AGP 4×モード
UDMA/66 (VT82C596B/VT82C686A)、UDMA/100 (VT82C686B)
サポートされている RAM タイプ: PC66/100/133 SDRAM最大 2048 MB
サポートされているCPU: すべてのスロット1 CPU
SMPでは最大2つのCPUを許可

SiS 5600 (SiS 600)

導入日: 1998年11月
FSB: 66 および 100 MHz
AGP 2× モード
ユーディーエムエー/33
サポートされている RAM タイプ:最大 1536 MB のPC66/100 SDRAM
サポートされているCPU:
- 66 MHz および 100 MHz FSB 搭載のPentium II
- 100 MHz FSB 搭載のPentium III
- セレロン(コビントン、メンドシノ、コッパーマイン)

シス620

導入日: 1999年4月
FSB: 66 および 100 MHz
外部AGPポートなし
SiS 6326 ベースの統合グラフィックス
ユーディーエムエー/33
サポートされている RAM タイプ:最大 1536 MB のPC66/100 SDRAM
サポートされているCPU:
- 66 MHz および 100 MHz FSB 搭載のPentium II
- 100 MHz FSB 搭載のPentium III
- セレロン(コビントン、メンドシノ、コッパーマイン)
