| タイプ | LGA - ZIF |
|---|---|
| チップフォームファクタ | フリップチップ |
| 連絡先 | 2011 |
| FSBプロトコル | |
| FSB周波数 | 1×～2× QPI、DMI 2.0 |
| プロセッサ |
|
| 前任者 | |
| 後継 | |
| メモリサポート | DDR3 DDR4 |
この記事はCPUソケットシリーズの一部です | |

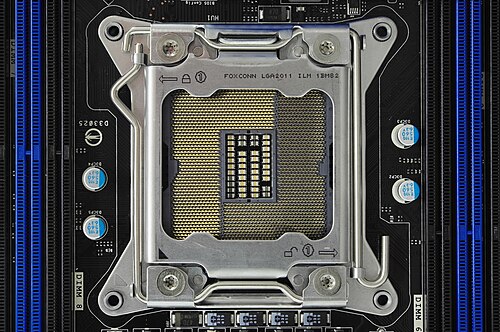

LGA 2011はソケット Rとも呼ばれ、 2011年11月14日にインテルによってリリースされたCPU ソケットです。LGA 1356と同時にリリースされ、その前身であるLGA 1366 (ソケット B) とLGA 1567に代わるものです。[1] [2] LGA 1356 がデュアルプロセッサまたはローエンドのサーバー向けに設計されたのに対し、LGA 2011 はハイエンドのデスクトップおよび高性能サーバー向けに設計されました。ソケットには、プロセッサの下側の接点に接触する 2011 本の突出ピンがあります。
LGA 2011 ソケットは、QPIを使用してCPU を追加の CPU に接続します。プロセッサをPCHに接続するには、 DMI 2.0 を使用します。メモリ コントローラと 40 個のPCI Express (PCIe) レーンは CPU に統合されています。セカンダリ プロセッサでは、追加の ×4 PCIe インターフェイスが DMI インターフェイスに代わるものです。前身の LGA 1366 と同様に、統合グラフィックスのプロビジョニングはありません。このソケットは、チャネルあたり最大 3 個のバッファーなしまたはレジスタードDIMM を備えた 4 つのDDR3またはDDR4 SDRAM メモリ チャネルと、最大 40 個のPCI Express 2.0または3.0レーンをサポートします。[3] [4] LGA 2011 では、8 個のコアと 20 MB のキャッシュを超えるプラットフォームのスケーラビリティも保証する必要があります。[5]
LGA 2011 ソケットは、対応する X79 (E – エンスージアスト クラス) および C600 シリーズ (EP – Xeon クラス) チップセットを搭載したSandy Bridge-E /EP およびIvy Bridge-E /EP プロセッサで使用されます。このソケットと LGA 1155 は、 Windows XPおよびWindows Server 2003をサポートする最後の 2 つの Intel ソケットです。
LGA 2011-1 (ソケット R2) は、ソケットの更新世代であり、LGA 1567の後継であり、2014年2月、2015年5月、2016年7月にそれぞれリリースされたIvy Bridge-EX ( Xeon E7 v2 )、[6] Haswell-EX ( Xeon E7 v3 )、Broadwell-EX (Xeon E7 v4) CPU に使用されています。
LGA 2011-v3 （ソケットR3、 LGA 2011-3とも呼ばれる）は、ソケットの別の更新世代であり、Haswell-E、Haswell-EP CPU、Broadwell-E [7]に使用され、それぞれ2014年8月と9月にリリースされました。更新されたソケット世代は、物理的にはLGA 2011に似ています。それでも、異なる電気信号、独立ロードメカニズム（ILM）のキーイング、DDR3ではなくDDR4メモリコントローラーの統合により、古いCPUとの下位互換性が妨げられています。[8]
サーバー市場ではLGA 3647が後継となり、ハイエンドのデスクトップおよびワークステーション市場ではLGA 2066が後継となりました。Xeon E3 プロセッサ ファミリ (後に Xeon E と改名) は、コンシューマー グレードのソケットを使用します。
物理設計とソケットの世代
Intel CPUソケットは、いわゆる独立ローディングメカニズム（ILM）保持装置を使用して、CPUをソケットインターフェイスに対して正しく保持するために必要な特定の均一な圧力をかけます。設計の一環として、ILMにはCPUパッケージの切り欠きと噛み合うように異なる位置に突起があります。ILMキーとも呼ばれるこれらの突起は、互換性のないCPUを物理的に互換性のあるソケットに取り付けることを防ぎ、ILMがCPUソケットに対して180度回転して取り付けられるのを防ぐことを目的としています。[9]
LGA 2011 ソケットおよび関連する CPU の異なるバリアント (または世代) には異なる ILM キーイングが付属しており、世代が一致するソケットにのみ CPU をインストールできます。LGA 2011-0 (R)、LGA 2011-1 (R2)、またはLGA 2011-v3 (R3) ソケットにマウントすることを意図した CPU はすべて、寸法とボール パターン ピッチに関しては機械的に互換性がありますが、LGA 2011 ソケットと CPU の世代間で接点の指定が異なるため、電気的および論理的に互換性がありません。オリジナルの LGA 2011 ソケットは Sandy Bridge-E/EP および Ivy Bridge-E/EP プロセッサに使用され、LGA 2011-1 は Ivy Bridge-EX (Xeon E7 v2) および Haswell-EX (Xeon E7 V3) CPU に使用され、それぞれ 2014 年 2 月と 2015 年 5 月にリリースされました。 LGA 2011-v3ソケットは、2014年8月と9月にそれぞれリリースされたHaswell-EとHaswell-EP CPUに使用されています。 [6] [7] [8] [10]
ILMには2つのタイプがあり、形状とヒートシンク取り付け穴パターンが異なり、どちらもM4 x 0.7ネジです。[11] 角型ILM（取り付けパターン80×80 mm）と狭型ILM（取り付けパターン56×94 mm）です。角型ILMが標準タイプで、狭型ILMはスペースが限られた用途に利用できます。[11] [12]各ILMタイプには、対応するヒートシンクが必要です。[13] [14]
チップセット
Intel X79（デスクトップ用）とC600シリーズ（ワークステーションとサーバー用、コード名Romley [15] ）チップセットに関する情報は、以下の表のとおりです。Romley（EP）プラットフォームは、 SASコントローラーのバグが原因で、約1四半期遅れました。[15]
X79にはC600シリーズと同じシリコンが搭載されているようで、SASはIntelによってX79で正式にサポートされていないにもかかわらず、ECSはボードの1つでSASコントローラを有効にしました。 [16]
互換性のあるプロセッサ
デスクトッププロセッサ
LGA 2011、2011–3 ソケットと互換性のあるデスクトップ プロセッサは、Sandy Bridge-E、Ivy Bridge-E、Haswell-E、Broadwell-Eです。
- Sandy Bridge-E および Ivy Bridge-E プロセッサは、Intel X79 チップセットと互換性があります。
- Haswell-E および Broadwell-E プロセッサは、Intel X99チップセットと互換性があります。
- すべてのモデルは、MMX、SSE、SSE2、SSE3、SSSE3、SSE4.1、SSE4.2、AVX、拡張版Intel SpeedStepテクノロジー（EIST）、Intel 64、XDビット（NXビット実装）、TXT、Intel VT-x、Intel VT-d、ターボブースト、AES-NI、スマートキャッシュ、ハイパースレッディングをサポートしていますが、VT-dのないC1ステッピングモデルは除きます。[23]
- Sandy Bridge-E、Ivy Bridge-E、Haswell-Eプロセッサには、標準の空冷CPUクーラーは付属していません。Intelは標準CPUクーラーと液冷CPUクーラーを提供しており、どちらも別売りです。[24]
1 X79 チップセットでは、ベース クロック (BCLK) を 1.00 倍、1.25 倍、1.66 倍、または 2.50 倍に増やすことができます。Intel ではこれを CPU ストラップと呼んでいます。CPU 周波数は、BCLK と CPU 乗数を掛けて算出されます。
サーバープロセッサ
LGA 2011 ソケットと互換性のあるサーバー プロセッサは、Sandy Bridge-E P、Ivy Bridge-E、Haswell-E、Broadwell-Eです。
- すべてのモデルは、MMX、SSE、SSE2、SSE3、SSSE3、SSE4.1、SSE4.2、AVX、Enhanced Intel SpeedStep Technology (EIST)、Intel 64、XD ビット ( NX ビット実装)、TXT、Intel VT-x、Intel VT-d、AES-NI 、Smart Cache をサポートしています。ハイパースレッディングとターボ ブーストをサポートしていないモデルもあります。
サンディブリッジ-EP (Xeon E5)
アイビーブリッジ-EP (Xeon E5 v2)
アイビーブリッジ-EX (Xeon E7 v2)
特に記載のない限り、すべてのプロセッサは 2014 年 2 月 18 日にリリースされます。
Haswell-EP (Xeon E5 v3)
LGA 2011-v3ソケット用のサーバープロセッサは、以下の表に記載されています。[44]前世代からの大きな変更点の1つとして、DDR4メモリをサポートしています。特に記載がない限り、すべてのプロセッサは2014年9月8日にリリースされます。
Haswell-EX (Xeon E7 v3)
ソケット LGA 2011-1 は、それぞれ 2014 年 2 月と 2015 年 5 月にリリースされた Ivy Bridge-EX (Xeon E7 v2) および Haswell-EX (Xeon E7 V3) CPU に使用されます。特に記載がない限り、すべてのプロセッサは 2015 年 5 月 6 日にリリースされます。
Broadwell-EP (Xeon E5 v4)
LGA 2011-v3 ソケットのサーバー プロセッサは、以下の表にリストされています。これらのプロセッサは、Broadwell-Eアーキテクチャ、14nM リソグラフィー、最大 1.5TB の 4 チャネル DDR4 ECC、および 40 レーンの PCI Express 3.0 に基づいて構築されています。E5-16xx v4 には QPI リンクがありません。E5-26xx v4 および E5-46xx v4 プロセッサには 2 つの QPI リンクがあります。
Broadwell-EX (Xeon E7 v4)
