アイビーブリッジ（マイクロアーキテクチャ）

Ivy Bridgeは、 Intelが2012年に開発したCPUマイクロアーキテクチャで、第3世代CoreおよびXeon v2ブランドのプロセッサに使用されています。32nmプロセスの前身であるSandy Bridgeを22nmプロセスに縮小したもので、 FinFETトランジスタを採用した最初のIntel製品です。Ivy Bridgeは、同社のティックトックモデルにおけるティックにあたります。Ivy Bridgeは主にマルチコアプロセッサとして製造され、コア数は1から最大15までです。

Ivy Bridge プロセッサはSandy Bridge プラットフォームとの下位互換性がありますが、マザーボードのベンダーによっては ファームウェア ( BIOS ) のアップデートが必要になる場合があります。^{[ 1 ]} 2011 年に、Intel はIvy Bridge を補完するためにUSB 3.0とSATA 3.0を統合した7 シリーズPanther Pointチップセットをリリースしました。^{[ 2 ]}

Ivy Bridge チップの量産は 2011 年第 3 四半期に開始されました。^{[ 3 ]}クアッドコアおよびデュアルコアのモバイルモデルは、それぞれ 2012 年 4 月 29 日および 2012 年 5 月 31 日に発売されました。^{[ 4 ]} Core  i3 デスクトップ プロセッサと最初の 22  nm Pentiumは、2012 年 9 月の第 1 週に発表され、入手可能になりました。^{[ 5 ]}

Ivy Bridgeは、Windows 7より前のWindowsとWindows Server 2008 R2より前のWindows ServerがMicrosoftによって公式にサポートされている最後のIntelプラットフォームです。また、 Windows 10 64ビット（NT 10.0）を公式にサポートする最初のIntelマイクロアーキテクチャでもあります。 ^{[ 6 ]}

2013年6月にHaswellマイクロアーキテクチャがリリースされた後も、Ivy Bridgeマイクロアーキテクチャは2014年3月まで新モデルが発売され続け、デスクトップおよびモバイル向けは2015年6月に、サーバーおよびワークステーション向けは2016年1月に生産が終了しました。

Ivy  Bridge CPU マイクロアーキテクチャは Sandy Bridge から縮小されたもので 、ほとんど変更されていません。前身の Sandy Bridge と同様に、Ivy Bridge も主にイスラエルのハイファにある Intel のイスラエル支社によって開発されました。^{[ 7 ]}注目すべき改善点は次のとおりです。^{[ 8 ] [ 9 ]}

• 新しい22nm トライゲートトランジスタ（「3D」）技術は、Intelの32nmプロセス上の2Dプレーナートランジスタと比較して、同じ性能レベルで最大50%の消費電力削減を実現します 。^{[ 10 ]}
• 新しい擬似乱数発生器とRDRAND命令^{[ 11 ]}は、 Bull Mountainというコードネームで呼ばれている。^{[ 12 ]}

サンディ 橋の変更点は以下のとおりです。

IntelのIvy BridgeベースのXeonマイクロプロセッサ（ Ivy Bridge-Eとも呼ばれる）は、 Sandy Bridge-Eの後継製品であり、Ivy Bridgeプロセッサと同じCPUコアを使用していますが、ワークステーションおよびサーバー向けにLGA 2011、LGA 1356、LGA 2011-1パッケージで提供されています。

Ivy Bridgeアーキテクチャに基づくハイエンドサーバープロセッサ（コードネーム：Ivytown）が、コンシューマー向け製品とサーバー向け製品のリリース間隔が通常1年であるのに対し、2013年9月10日にIntel Developer Forumで発表された。^{[ 42 ] [ 43 ] [ 44 ]}

2013年9月に発表されたIvy  Bridge-EPプロセッサラインは最大12コア、 30MBの第3レベルキャッシュを備えており、Ivy Bridge-EXは最大15コア、第3レベルキャッシュは最大37.5MBに増加するという噂がある が^{[ 45 ] [ 46 ]}、初期にリークされたIvy Bridge-Eのラインナップには最大6コアのプロセッサが含まれていた^{[ 47 ] 。}

Core-i7 バージョンと Xeon バージョンの両方が製造されています。Xeon E5-1400 v2として販売されている Xeon バージョンは、既存の Sandy Bridge-EN ベースの Xeon E5 のドロップイン交換品として機能し、Xeon E5-2600 V2バージョンは、既存の Sandy Bridge-EP ベースの Xeon E5 のドロップイン交換品として機能します。一方、i7-4820K、i7-4930K、i7-4960X と命名された Core-i7 バージョンは、2013 年 9 月 10 日にリリースされ、X79およびLGA 2011ハードウェアとの互換性を維持しています。^{[ 46 ] [ 48 ]}

中間的なLGA 1356ソケット向けに、インテルは2014年1月にXeon E5-2400 v2（コードネームIvy Bridge-EN）シリーズを発表しました。 ^{[ 49 ]}これらは最大10コアを搭載しています。^{[ 50 ]}

Xeon E7 v2として販売された新しいIvy Bridge-EXシリーズは、Sandy Bridgeマイクロアーキテクチャを採用した前身製品は存在せず、代わりに旧型のWestmere-EXプロセッサの後継機種として登場した。

IntelのHD  4000グラフィックス（ Xeonの場合はHD P4000）を搭載したプロセッサは太字で表示されています。その他のプロセッサは、N/Aと記載されていない限り、HD  2500グラフィックスまたはHD Graphicsを搭載しています。

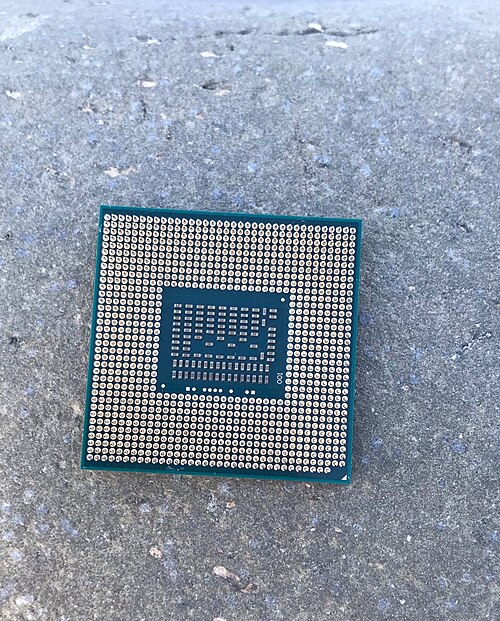

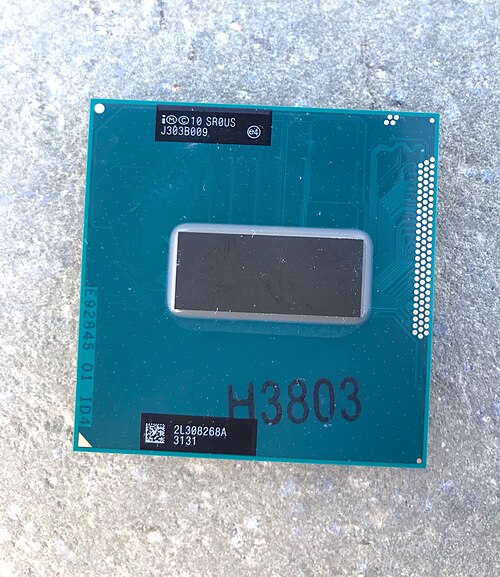

Mobile processors

Suffixes to denote:

• Y –Fanless Ultrabook: Dual-core extreme ultra-low power (TDP 13 W, SDP 7 W)
• U –Fanned Ultrabook: Dual-core ultra-low power (TDP 17 W)
• C –Communications
• M –Dual-core
• QM –Quad-core
• XM –Quad-core extreme performance (adjustable CPU ratio with no ratio limit)
• ME –デュアルコア組み込みシステム

Intelは2011年9月にHaswellアーキテクチャを発表し、 Sandy BridgeとIvy Bridgeの後継として2013年に発売が開始された。^{[ 56 ]}

Microsoft は、Windows 7 以降向けの一部の Sandy Bridge および Ivy Bridge CPU の安定性の問題を解決するマイクロコードアップデートをリリースしました。ただし、このアップデートは Intel G3258および4010U CPU モデルに悪影響を及ぼします。^{[ 57 ] [ 58 ] [ 59 ]}
