オリベッティ M24

オリベッティ M24

オリジナル オリベッティ M24
別名	LogAbax Persona 1600、AT&T PC 6300、PC 6300 Plus、PC 6310、PC 6312、Xerox 6060、M24 SP
メーカー	オリベッティ
タイプ	パソコン
発売日	1983年; 41年前 （1983年）
製造中止	1989
オペレーティング·システム	MS-DOS 2.1、CP/M-86、UCSD-P、PCOS、Xenix、UNIX System V (6300 Plus 上)
CPU	Intel 8086、Intel 80286 (PC 6300 Plus、PC 6310、PC 6312) @ 8 MHz、10 MHz (M24 SP)、6 MHz (PC 6300 Plus)、8 MHz (PC 6310)、12 MHz (PC 6312)
メモリ	128 KB または 256 KB (640 KB まで拡張可能)
ストレージ	20 MB ハードディスク (Xerox 6060)
リムーバブルストレージ	フロッピーディスク
画面	320 x 200、640 x 200、640 x 400（最大 16 色）、512 x 256（最大 8 色）
グラフィックス	ビデオ拡張アダプタ EGC 2413、Motorola 6845 (拡張 CGA 互換ビデオ カード)
音	ビーパー
後継	オリベッティ M240、オリベッティ M28

オリベッティM24は、オリベッティが1983年に販売したIntel 8086 CPUを搭載したコンピュータである。^[1]

このシステムは、米国ではダラスのDocutel /Olivettiによって元の名前で販売されました。^[2] AT&TとXeroxは、それぞれAT&T PC 6300 ^{[2] [3] [4]}とXerox 6060シリーズとしてシステムを再バッジする権利を購入しました。^{[5] [6]}（AT&Tはこの頃、Olivettiの25％を所有していました。^[2]）1984年6月に発売されたAT&T 6300は、AT&TがPC互換機市場に参入した最初の試みでした。^[3]

フランスではLogAbax社製のPERSONA 1600 ^[7]としても販売されていました。^[8]

1984 年の最初の米国版AT&T 6300 には、1 台または 2 台の 360 KB 5.25 インチ フロッピー ドライブが搭載されていましたが、ハード ディスクは提供されていませんでした。

ヨーロッパでは、オリベッティが10MHz版を発売した。1985年11月に発表されたオリベッティM24 SP ^{[9] は}、 「最高クロックの8086コンピュータ」の称号を争う候補だった。プロセッサは8086-2の最速グレードであり、最高速度とまったく同じ10MHzと評価されていたからである。これをサポートするために、マザーボードには切り替え可能な24/30MHzマスタークリスタルが搭載され、33%デューティCPUクロックを生成するために3で分割され、さらに4MHzクリスタルが追加され、それを必要とする周辺機器のためにそのクロック信号を維持し、ビデオボードには独自の24MHzクリスタルが供給され、両方のプロセッサ速度で同じ画像サイズとスキャン周波数を維持した。

1985年10月、AT&Tは6300と同じ筐体に6MHzの286マイクロプロセッサを搭載した6300 Plus ^{[10]を発売した。発売前、このマシンは}8300と呼ばれ、コードネームは「Safari 5」（PC 7300は「Safari 4」）だった。^{[11] [12]ハードウェアレベルでは、このマシンは}ATカードと互換性がないとInfoWorldのレビューアから批判された。^[13]一方、AT&Tは、 MS-DOSとUNIX System Vを同時に実行するSimultaskをバンドルした6300 Plusのパッケージを、すべてのソフトウェアライセンスを含めて、MS-DOSのみのIBM PC/ATと同等の価格で販売した。 ^[14] PC Magazineのレビューでは、AT&Tの6300 PlusはIBM PC/ATと比較して「明らかに優れたマシン」であると宣言された。^[15]

6300 Plusに搭載されていたSimultaskのバージョンは、Locus Computing CorporationのMergeソフトウェアに基づいていました。^{[10] [16]} MS-DOSアプリケーションを「並行UNIXタスク」として実行できるようにするために、OS Mergeと呼ばれる非標準のハードウェアユニットが提供され、DOSアプリケーションが「システムを完全に制御している」と「考え」、IBM PCソフトウェアとのほぼ完全な互換性を提供しましたが、Microsoft Flight Simulatorなどのアプリケーションを実行すると、約15パーセントのパフォーマンスの低下が報告されました。^[17] 80286の制限により、これらの仮想化機能をサポートするためにこのような追加のハードウェアが必要でした。^[18] PC 6300 Plusは、Unix System Vディストリビューションが1986年3月末まで準備できなかったため、1985年にMS-DOSとともに出荷されました。 ^[19] 6300 Plusは、オリジナルの6300ほど売れませんでした。^[20] Forrester Researchは1986年12月に、AT&TのPC市場における財務損失は年間約6億ドルであると推定しました。^[20]

1986 年、AT&T は 3.5 インチ 720 KBフロッピーと 20 MBハード ディスクの提供を開始しました。Xerox 6060 には、360 KB 5.25 インチ ドライブ 1 台と 20 MB ハード ドライブが標準装備されていました。Iomega Bernoulli 10/10 リムーバブル カートリッジ ドライブも工場オプションとして提供され、フロッピーと拡張カードの間に内部スペースが残っていないユーザー向けにハード ドライブをホストする「小型拡張」サイドカーも提供されました。

6300 Plusの後、AT&TはPC製品の製造と開発の両方をOlivettiに引き渡すと発表した。^[20] 1987年、AT&Tは真のATベースの286である6310を発売した。これはOlivetti M28のリバッジだった。 ^[21] 1ウェイトステートの8MHzプロセッサを搭載したこのマシンは、そのクラスとしてはかなり低速で、IBM XT 286よりも低速だった。^[22] Simultaskも6310のオプションだった。後に発売された6312は、12MHz CPUで速度の問題を解決した。^[22] 6310の発表後、1987年4月にAT&Tは6300 PC製品ライン全体の値下げを発表し、6300 Plusは27～38%の値下げ、オリジナルの6300は17～23%の値下げとなった（構成による）。^[23]

1986年から1987年に製造された6300には、3.5インチフロッピーの適切なサポートが追加され、いくつかのバグが修正されたBIOSバージョン1.43が搭載されています。すべての当時のシステムと同様に、BIOSのアップグレードには物理的なチップの交換が必要であり、AT&Tは35ドルで提供しました。^[24]

M24はIBM PCとの互換性を高めるように設計された。その特徴の1つは、IBM自身のPC XTで使用されていた4.77MHzのIntel 8088ではなく、より強力な8.0MHzのIntel 8086 CPUを使用していることである。 ^[25] 8087数値演算コプロセッサ（これも8MHz）をマザーボードに直接インストールできる「最大モード」に構成されていた。CPUクロックは、マシン内の他のほとんどのクロック（シリアルボーレートジェネレータと拡張ボードで使用されるIBM標準の14.3MHzクリスタルを除く）とともに、24.0MHzマスタークリスタルから分割され、特にCPUタイミングはIBM PCと同様にIntel 8284クロックジェネレータを使用して、8086に必要な33%デューティサイクルのパルス波を生成した。

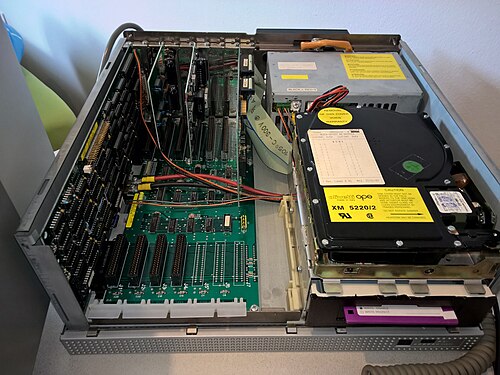

このシステムは「スプリットレベル」設計で、マザーボードはコンピュータケースの下部にねじ止めされ、ビデオカードを介してケース上部のISA バス バックプレーンに接続されています。ビデオカードは ISA スロットを占有するのではなく、2 つのメスエッジ コネクタを備えており、マザーボードとバックプレーンの両方の端に差し込んで、両者間のブリッジとしても機能します。M24 には、当時の標準である 7 つの 8 ビット ISA スロットがありますが、いくつかのスロット (正確な数は、現存するマシンによって 1 から少なくとも 4 の間で異なるようです) には、Olivetti 固有の 16 ビット カードを受け入れるための独自の 2 番目のコネクタがあります。このマシンは、現在単に「ISA」として知られている、PC バスにまったく異なる 16 ビット コネクタと信号標準拡張を導入した IBM PC/AT のわずか数か月前に発売されるという不運に見舞われ、物理的な構成、信号の補完と配置、データ転送速度の 3 つの面すべてで互換性のないスロットを備え、このマシン用に製造される互換性のある 16 ビット カードの数が大幅に制限されました。

M24/6300には、珍しい拡張32KB CGA互換ビデオカード（ビデオ拡張アダプタ - EGC 2413）^{[26]があり、標準の200ラインCGAグラフィックモード（自動的にラインが2倍になり、ソフトウェアに対して透過的、テキストモードでは400スキャンラインと高品質の8×16ピクセルフォント、または拡張}ROMを使用した40列モードでは16×16も使用）に加えて、追加の640×400ピクセルグラフィックモードと、以前のM20モデルとの互換性のために、ドキュメントが十分に記載されていない512×256モード（必要な追加クロックソースを含むZ8000ベースのエミュレータカードと併用）もサポートしていました。すべてのモードは非インターレースであったが、当時一般的だった50Hzの垂直同期レートで動作し、比較的高いライン周波数のため専用のOEM 26.3kHz、12インチモニター（カラーまたはマルチレベルモノクロ）が必要であり、M20モードを除くすべてのモードでは、24MHzのシステムマスタークリスタルを使用してピクセルクロックを直接または2つに分割して駆動した（320×200および8×16 40文字のみ）。比較すると、当時のIBMディスプレイは15.8〜21.9kHzで動作し、ドットクロックは14.3〜16.3MHzであった。^[27]

色深度は、320×200 では標準の固定 4 色CGA パレットのままで、それ以上のモードでは「モノクロ」(選択可能なRGB(I)前景色/15 段階の 1 つ、固定の黒背景) でしたが、32 ～ 96 KB の RAM を搭載したグラフィックス メモリ拡張ボードを追加することで、すべての解像度で 4 色または 8 色/グレースケールに、512×256 を除くすべての解像度で 16 色に拡張できました (解像度と色の関係は、Motorola HD6845 CRTC の帯域幅とアドレス指定の制限により直感的ではありません。640 ピクセル モードの 16 色では、標準メモリと拡張メモリ空間が 1 つの 64 ビット幅のバンクに効果的に結合されます)。拡張カードには独自のモニタ ポートも組み込まれており、ネイティブのデュアル モニタ サポートが可能です。

CGA の互換性は必然的に「RGB」モードと、BIOS プリセット モードのみを使用し、CRTC レジスタを直接再プログラミングする巧妙な操作 (160×100 16 色などの疑似テキスト ハック モードの設定を含む) をあまり行わない「行儀の良い」ソフトウェアに限定されていました。これは、複合ビデオ出力が利用できず、一部の基本的なレジスタ設定は同じままであったものの、ライン ダブリング トリック (それ自体が CRTC ハックの一種) と変更されたスキャン レートのために他の設定は必然的に大きく異なっていたためです。また、カスタム設定を最も近い安全な設定に変換しようとする Olivetti の保護「スクランブラー」チップには限界がありました。一方、このマシンの主力である 640×400 グラフィック モードは、Lotus 1-2-3やSymphonyなどの「本格的な」アプリケーションを中心に、ソフトウェア開発者から中程度のサポートを受けていました(ただし、 Earl Weaver Baseball は、このモードを使用できるゲームの一例です)。また、ATI EGA Wonderなどのさまざまな「Super EGA」/「任意のモード、任意のモニター」カードによって、サポートおよびエミュレート (さらに、たとえば 752x410 に拡張)されていた時期もありました。これらのカードやその他の代替ビデオ カードは、マシン専用 (高速 16 ビット カード用) または IBM PC 互換モード (必ず 8 ビット、4.77 MHz) で動作するように設計されている限り、6300 で使用できました。しかし、元のグラフィック カードは、拡張ボードとマザーボードを接続するブリッジの重要な部分を形成していたため、使用しなくなったとしてもそのまま残しておく必要がありました。また、MDA / Hercules 、40 列と 80 列の CGA、および独自のビデオ オプション (IBM マザーボードの設定による)を選択するための DIP スイッチ ジャンパーを備えていましたが、「無効」スイッチはありませんでした。代わりに、(ソケット付きの) Motorola HD6845 CRTC メイン コントローラ チップを取り外し、シンプルだが非常に高価なブリッジ回路 (または、ユーザーが適切な 6 つのソケット ターミナルに取り付けたジャンパー ワイヤのセット) に交換して、必要なバス信号をそのままカードにバイパスする必要がありました。

Compaqや他のメーカーのプラズマ スクリーンや初期のLCDベースのポータブル デバイスも、M24/6300 のグラフィックス ハードウェアをコピーして、IBM 互換ハードウェア エコシステムで、日本のポータブル デバイスや IBM 以外のポータブル デバイスで人気のあった初期の正方形ピクセルの640×400 パネル (基本的な CGA/EGA 解像度には適していましたが、EGA 高解像度や MDA/EGA テキストには適しておらず、MCGA /VGA 高解像度や Hercules グラフィックスを切り取ったり詳細を失ったりせずに表示することはできませんでした) をより有効に活用しました。IBM 互換ハードウェア エコシステムでは、このモードは使用されませんでした。しかし、直接ドライバをサポートするアプリケーションのライブラリが限られている点を除けば、IBM 独自のPGCやほとんどの Super EGA と同様に、全体としてサポートが不十分な奇妙な製品のままでした。また、VGA標準と、将来の拡張カードを構築するためのすべてのプログラムに 1 つのドライバを提供するシンプルなフレームワークを提供したWindows 3.0が登場するまで、PC グラフィックス全体では 16 色で 640×350、モノクロで 720×348 を超えることはありませんでした。

オリベッティはM24用の公式キーボードを2つ制作した。

• キーボード 1 - ANK 2463 (83 キー)
• キーボード 2 - ANK 2462 (92 キー)

キーボードはシステムボードに組み込まれた独自の9 ピン D-subコネクタを使用しており、別の 9 ピン D-sub コネクタを介してマウスをキーボードに接続するという、従来とは異なるオプションがありました。マウスは、マウスをサポートしていない DOS アプリケーションでキーボードの矢印キーの使用をシミュレートするように設定できます。これは、後に普及した 9 ピン シリアル伝送の代わりに、並列直交エンコード設計 ( Microsoft Bus Mouse、Amiga、およびAtari STマウスに準拠。これらはすべて 6300 で動作するように変更できます) を選択することにより実現しました。

1985 年 1 月のInfoWorldのレビューでは、このマシンは「まずまずの性能で、8088 搭載の IBM PC や PC XT より優れ、8086 搭載の Compaq Deskproとほぼ同等」と評され、価格を考慮すると「お買い得だが、決して完璧ではない」と結論付けられました。レビュー担当者は、Compaq の「5 MHz」8086 が、AT&T マシンの 8 MHz の同じプロセッサと同じ速度で動作するのはなぜかと疑問に思いました。^[28]しかし、これは誤解であるように思われる。なぜなら、コンパックは保証された IBM PC 互換の 4.77 MHz と強化されたパフォーマンスの 7.16 MHz クロック レート (それぞれ IBM で使用されている同じNTSC カラーバーストクリスタルの 3 分の 1 と 2 分の 1 だが、オリベッティ/AT&T ではそうではない) の間で切り替え可能であり、起動時に後者がデフォルトで選択されていたからである。^[29]それ以来、このことは何度も誤って報告されてきた (「8 MHz」という報告も、誤算された「7.14 MHz」と同じくらい頻繁に)。M24/6300 が 1/9 遅い Deskpro と同等以上のパフォーマンスを発揮できなかった理由は、InfoWorld のレビューで示唆されているように、BIOS のグラフィックス ルーチンが適切に最適化されていないためである可能性がある。これは、高解像度の 640x400 と拡張カラー モードで特に顕著な影響を及ぼす。

1985年11月にPC Magazineでハードドライブ搭載バージョンがレビューされ、プロセッサ性能に関してはIBM PC AT （6MHz、 80286搭載）と同等であるが、I/Oがかなり遅いことがわかった。 ^[4]

AT&T 6300の初期モデル（ハードディスクなし、360Kフロッピーのみ）は1984年に販売が低迷し、28,500台が売れたのに対し、IBM PCは150万台だった。^[30] 1985年の最初の3か月間の売上はそれほど良くなく、その期間に8500台が販売された。 ^[2]事実、オリベッティM24の全世界での販売台数は初年度の生産台数は42,000台で、計画生産能力を大きく下回っている。20万台。^[31]その結果、AT&Tは3月にハードディスクと数値演算コプロセッサを搭載したより高速なモデルを発売した。^[2]それでも、市場に出てから約1年後、AT&TはPC市場の約1％を占めるに過ぎず、TeleVideoやColumbia Data Productsと同等であったが、CompaqやKayproには遠く及ばなかった。^[3]しかし、1986年12月までに、AT&TのPCライン（後述する6300 Plusを含む）は、米国での市場シェアで第4位となった。^[20]

オリベッティのM24はヨーロッパではるかに好調で、1986年に市場リーダーとなった。^[32]同社はその年に約50万台のM24を生産し、そのうち20万台は米国に輸出された。^[33]その年、ヨーロッパで最も多く販売されたPCマシンの王座を獲得したオリベッティは、世界第3位のPCメーカーにもなった。^[33]しかし、オリベッティはその後数年間この偉業を繰り返すことはできず、1986年は同社のPC市場シェアの頂点を象徴する年となった。^[33]

6300は、1984年9月にリリースされたVenix /86 Encore ^{[34]や、1985年6月に}サンタクルーズオペレーションによってこのマシンに適合され発表されたXenixのバージョンなど、 Unixベースのオペレーティングシステムでもサポートされていました。^[35]

IBM のPS/2製品ラインの立ち上げに応えて、オリベッティは 1987 年 7 月に製品ラインを刷新し、3.5 インチ フロッピー ドライブ (ただし 5.25 インチから 3.5 インチに変換されたベイ) を追加し、新しい80386ベースの製品も発表しました。M24 (および M24 SP) の後継は M240 (10 MHz の 8086、AT&T は米国で 6300 WGS として販売) となり、M28 (および M28 SP) の後継は M280 (12 MHz の 80286) となりました。オリベッティは 80386 プロセッサを使用した M380 シリーズ (タワーとデスクトップの両方) も発表しました。^[36]
