インテルMCS-96

Intel MCS-96は、組み込みシステムでよく使用されるマイクロコントローラ(MCU)のファミリです。このファミリは、8xC196 ファミリ、または 80196 とも呼ばれ、ファミリ内で最も人気のある MCU です。これらの MCU は、ハードディスクドライブ、モデム、プリンター、パターン認識、モーター制御でよく使用されます。2007 年に、Intel はMCS-96 ファミリのマイクロコントローラ全体の製造中止を発表しました。Intel は、「これらのコンポーネントを直接置き換えるものはなく、再設計が必要になる可能性が高い」と述べています。^[1]

MCS-96 ファミリは、 Ford EEC-IVエンジン コントローラ ファミリの最初のプロセッサであるIntel 8061の商用派生製品として始まりました。8061 と 8096 の違いにはメモリ インターフェイス バスがあります。8061 の M-Bus は「バースト モード」バスであり、メモリ デバイスに追跡プログラム カウンタが必要です。また、2 つの部品の I/O 周辺機器にもかなりの違いがありました。8061 には 8 つの HSI (パルス測定) 入力、HSI ピンから完全に分離された 10 の HSO (パルス生成) 出力、および 8096 よりも多くのチャネルを持つ非サンプリング 10 ビット ADC がありました。EEC-IV と 8096 の違いの多くは、より従来的なメモリ インターフェイス バスにピンを使用することを優先して I/O ピン数を減らすためにピンを共有しようとする努力の結果です。 8096 には、8061 にはなかったオンチップ プログラム メモリもありました。

フォードは、EEC-IV ファミリの普及、自動車用カスタム回路の開発、ガリウムヒ素集積回路市場の開拓を目的として、1982 年にコロラド スプリングスにフォード マイクロエレクトロニクス工場を設立しました。このファミリの部品には、1 メガバイトのメモリを処理できるメモリ コントローラを組み込んだ 8065 が含まれていました。

マイクロコントローラ ファミリは16 ビットですが、32 ビット操作もいくつかあります。プロセッサは 16、20、25、および 50  MHzで動作し、3 つの小さなファミリに分かれています。HSI (高速入力) / HSO (高速出力) ファミリは 16 MHz および 20 MHz で動作し、EPA (イベント プロセッサ アレイ) ファミリはすべての周波数で動作します。

MCS-96 ファミリの主な機能には、大容量のオンチップ メモリ、レジスタ間アーキテクチャ、3 つのオペランド命令、 8 ビットまたは 16 ビットのバス幅を可能にするバスコントローラ、およびレジスタの大規模ブロック (256 以上) の直接フラット アドレス指定機能などがあります。

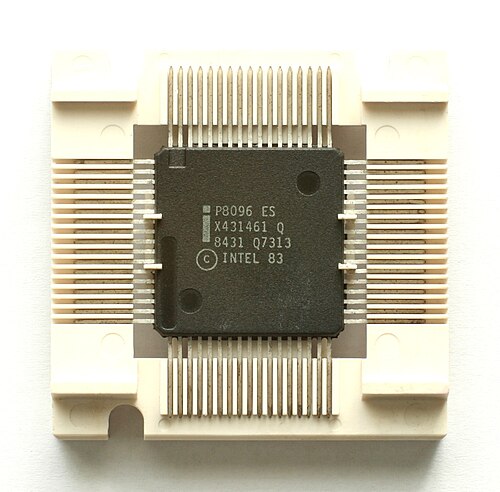

809x/839x/879x IC は MCS-96 ファミリのメンバーです。MCS-96 は 8x196 ファミリと考えられていますが、8095 がこのファミリの最初のメンバーでした。その後、8096、8097、8395、8396、8397 がこのファミリに追加されました。

Intel 809x/839x/879x IC は、12  MHz、16ビットのマイクロコントローラです。マイクロチップは、5 V、3 マイクロメートルのHMOSプロセスに基づいています。マイクロコントローラには、オンチップALU、4 チャネル 10 ビットのアナログ/デジタル コンバータ(ADC)、8 ビットのパルス幅変調器(PWM)、ウォッチドッグ タイマー、4 つの 16 ビット ソフトウェア タイマー、ハードウェア乗算および除算、および 8 KB のオンチップROMがあります。8095 は ROM レスで、5 つの 8 ビット高速I/O、全二重シリアル ポート^{[明確化が必要]}、および ADC 入力と PWM 出力を備えています。

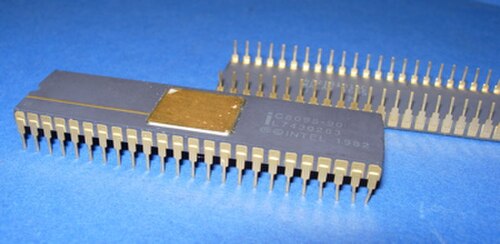

8095 は 48 ピンのセラミック DIP パッケージで提供され、次の部品番号のバリエーションがあります。C8095-90

MCS-96 ファミリは、最初に登場した 809x/839x/879x マイクロコントローラも含まれるにもかかわらず、一般的には 80C196 IC と考えられています。このサブファミリのメンバーは、80C196、83C196、87C196、および 88C196 です。

2021年現在、MCS-96アーキテクチャを使用したマイクロコントローラは、ロシアのヴォロネシュにあるNIIETによって1874シリーズの集積回路として製造されています。これには、1874VE7T（ロシア語：1874ВЕ7Т ）という名称のSpacewireインターフェースを備えた耐放射線デバイスが含まれます。^[2] Cobham（旧Aeroflex）は、2020年頃まで別の耐放射線MCS-96マイクロコントローラを製造していました。^[3]
