Pentiumは、 1993年から2023年までIntelが製造していた、 x86アーキテクチャ互換のマイクロプロセッサの生産終了シリーズです。初代PentiumはIntelの第5世代プロセッサで、i486の後継でした。Pentiumは、2006年にIntel Coreシリーズが導入されるまで、10年以上にわたりIntelの主力プロセッサラインでした。 2009年以降に発売されたPentiumブランドのプロセッサは、エントリーレベルのAtomおよびCeleronシリーズより上位、より高速なCoreシリーズおよびワークステーション/サーバーXeonシリーズより下位に位置する、中級価格帯の製品と見なされていました[2] [ 3 ]。
後期の Pentium は、以前の Pentium とは名前以外に共通点がほとんどなく、Atom と Core プロセッサの両方のアーキテクチャに基づいていました。Atom アーキテクチャの場合、Pentium はそのアーキテクチャの最高性能実装でした。2017 年以前の Core アーキテクチャの Pentium プロセッサは、より高速でハイエンドの i シリーズ プロセッサとは、クロック レートが低く、ハイパー スレッディング、仮想化、場合によっては L3キャッシュなどの一部の機能が無効になっていることで区別されていました。2017 年に、Pentium ブランドは Pentium の名前を使用して 2 つの別々のラインに分割されました。Atom および Celeron アーキテクチャを使用して低消費電力デバイスをターゲットとする Pentium Silver と、 Kaby LakeやCoffee Lakeなどの既存のアーキテクチャを使用してエントリー レベルのデスクトップをターゲットとする Pentium Gold です。
2022年9月、インテルは、2023年1月1日からローエンドプロセッサ向けにPentiumおよびCeleronブランドを新しい「Intel Processor」ブランドに置き換えると発表した。[ 1 ]
開発段階では、インテルは通常、プロセッサをプレスコット、ウィラメット、コッパーマイン、カトマイ、クラマス、デシューツなどのコードネームで識別します。これらのコードネームは、プロセッサが発売時に正式名称を与えられた後でも、広く知られるようになります。[ 4 ]
当初の Pentium ブランドの CPU は、以前の世代 ( 286、i386、i486 )の命名規則に従って、586 または i586 と名付けられる予定でした。しかし、同社は競合他社が同様の名前でプロセッサをブランディングすることを阻止したかったため (AMD がAm486で行ったように)、米国でその名前の商標登録を申請しましたが、一連の数字は商標の識別力に欠けると見なされたため却下されました。[ 5 ]その代わりに、 Andrew Grove がその世代のプロセッサを商標登録しようとした 数字を使用する代わりに、プロセッサを「Pentium」と名付けることにしました。 [ 6 ]
Intelの以前の8086、80186、80286、80386、80486マイクロプロセッサシリーズに続き、同社初のP5ベースのプロセッサが、初代Intel Pentiumとして1993年3月22日に発売されました。マーケティング会社Lexicon Brandingが、この新しいプロセッサの名前を考案するために雇われました。接尾辞-iumは、化学元素のようにコンピュータの基本的な構成要素を暗示する可能性があるため選ばれました[ 7 ] 。一方、接頭辞pent-は、第5世代のx86を指す可能性があります[ 5 ] 。
その成功により、Pentiumブランドは数世代にわたるハイエンドプロセッサに存続した。2006年には、この名前は一時的にIntelの技術ロードマップから消えたが、[ 8 ] [ 9 ] 2007年に再び登場した。[ 10 ]
1998年、インテルは低価格プロセッサ向けにCeleron [ 11 ]ブランドを導入し、初代Pentiumと80486ブランドに取って代わりました。後者は9年間、エントリーレベルのデスクトップとノートパソコン向けの低価格オプションでした。2006年にインテルが新しい主力プロセッサラインとしてIntel Coreブランドを導入したことで、Pentiumシリーズは廃止される予定でした。しかし、中価格帯のデュアルコアプロセッサに対する需要があったため、PentiumブランドはCeleronシリーズとCoreシリーズの中間に位置するインテルの中価格帯プロセッサシリーズとして再利用され、Pentium Dual-Coreラインが継続されました。[ 12 ] [ 13 ] [ 14 ]
2009年には「デュアルコア」という接尾辞が廃止され、新しいx86プロセッサは再び単にPentiumという名称で販売されるようになった。
2014年、インテルはPentiumブランド20周年を記念して、Pentium 20th Anniversary Editionを発売しました。これらのプロセッサはロック解除されており、高いオーバークロック性能を備えています。
その1年後、「20周年記念版」という名称は廃止され、新しいx86プロセッサは以前使用されていたPentiumという名称を再び冠するようになった。
2017年、インテルはPentiumブランドを2つのラインナップに分割した。Pentium Silverは低消費電力デバイス向けで、AtomやCeleronとアーキテクチャを共有している一方、Pentium Goldはエントリーレベルのデスクトップ向けで、Kaby LakeやCoffee Lakeなどの既存のアーキテクチャを使用している。
2022年9月、インテルは、2023年1月1日からノートパソコンのローエンドプロセッサ向けに、PentiumおよびCeleronブランドを新しい「Intel Processor」ブランドに置き換えると発表した。[ 1 ]これはPentiumおよびCeleronプロセッサを使用するデスクトップにも適用され、ノートパソコンがPentiumプロセッサの使用を終了し、「Intel Processor」ブランドのプロセッサに置き換えられた2023年1月1日とほぼ同時期に、両ブランドは廃止された。

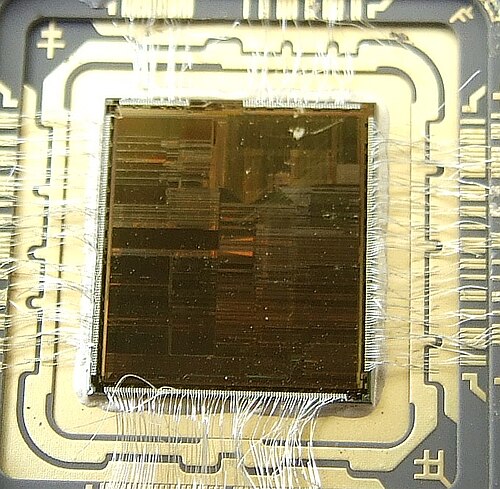

オリジナルのIntel P5(Pentium)およびPentium MMXプロセッサは、80486プロセッサの後継となるスーパースカラプロセッサで、1993年から1999年にかけて販売されました。これらのプロセッサの一部は、旧型のCPUソケットに適合するPentium OverDriveとして提供されていました。

P5マイクロアーキテクチャと並行して、インテルはP6マイクロアーキテクチャを開発し、 1995年にハイエンド市場向けにPentium Proとして販売を開始しました。デュアルチッププロセッサパッケージにアウトオブオーダー実行と統合された第2レベルキャッシュが導入されました。第2世代のP6は、初代P5をPentium IIに置き換え、ハイエンド版をPentium II Xeonとしてブランド変更しました。その後、 Pentium IIIおよびPentium III Xeonという名称の第3バージョンが続きました。Pentium IIシリーズには、Pentium MMXにも搭載されていたMMX命令が追加されました。
ノートパソコン市場向けのこれらのプロセッサのバージョンは、当初はMobile Pentium IIおよびMobile Pentium IIIという名称で、後のバージョンはPentium III-Mという名称になりました。Pentium II以降、Celeronブランドは、キャッシュ容量の縮小や電源管理機能の欠落など、機能が削減されたほとんどのPentiumプロセッサのローエンドバージョンに使用されるようになりました。
2000年、インテルはNetBurstという新しいマイクロアーキテクチャを発表しました。これは、P6ベースのプロセッサよりも長いパイプラインにより、より高いクロック周波数を実現しました。当初、これらはPentium 4と呼ばれていましたが、その後、ハイエンドバージョンは単にXeonと呼ばれるようになりました。Pentium IIIと同様に、ノートパソコン市場向けにはMobile Pentium 4とPentium 4 Mプロセッサがあり、Pentium 4 Mはより電力効率の高いバージョンを示しています。クロック周波数が最も高いPentium 4のエンスージアストバージョンは、Pentium 4 Extreme Editionと呼ばれていました。
Pentium Dは、2つのPentium 4チップを1つのパッケージに統合した初のマルチコアPentiumであり、エンスージアスト向けのPentium Extreme Editionとして販売されていた。
2003年、インテルはP6マイクロアーキテクチャをベースとした新しいプロセッサ、Pentium Mを発表しました。これは、Mobile Pentium 4、Pentium 4 M、Pentium III Mよりもはるかに電力効率に優れていました。Pentium Mのデュアルコア版はYonahというコードネームで開発され、 Core DuoとPentium Dual-Coreというマーケティング名で販売されました。Pentium Dとは異なり、2つのコアが1つのチップに統合されていました。この時点から、インテルのメインストリームプロセッサにはIntel Coreブランド名が使用され、PentiumブランドはCeleronとCoreの中間のローエンドバージョンとなりました。Yonahを含むPentium Mベースの設計はすべてモバイル市場向けです。
Pentium Dual-Coreという名称は、Yonah設計が64ビット対応に拡張され、Coreマイクロアーキテクチャと呼ばれるようになった後も引き続き使用されました。これにより、Celeron、Pentium、Core、Xeonの4つのブランドにわたるすべてのNetBurstベースのプロセッサが最終的に置き換えられました。Coreマイクロアーキテクチャに基づくPentium Dual-Coreプロセッサは、デスクトッププロセッサにはAllendaleおよびWolfdale -3M設計を、モバイルプロセッサにはMerom -2M設計を採用しています。

2009年、インテルは「デュアルコア」という名称を削除し、Wolfdale-3MベースのプロセッサをPentiumに改名しました。そして、 Penrynをベースとした新しいシングルコアおよびデュアルコアプロセッサをPentiumの名称で発売しました。これらのプロセッサは2011年第3四半期まで製造・販売され、その後、Pentiumの名称でWestmereをベースとしたデュアルコアプロセッサに置き換えられました。
Penrynコアは、MeromコアおよびIntelのモバイル向けPentiumプロセッサシリーズの45nm版の後継です 。FSB周波数は667MHzから 800MHzに引き上げられ 、電圧は下げられています。Intelは2008年12月に最初のPenrynコアであるPentium T4200をリリースしました。2009年6月には、Pentiumの名を冠した初のシングルコアプロセッサである、コンシューマー向け超低電圧(CULV)Penrynコア、Pentium SU2700をリリースしました。
2009年9月、インテルはPentium SU4000シリーズを、Celeron SU2000シリーズおよびCore 2 Duo SU7000シリーズとともに発表しました。これらはPenryn-3MをベースとしたデュアルコアCULVプロセッサで、800MHzの FSBを使用しています。Pentium SU4000シリーズは2MBのL2キャッシュを搭載していますが、それ以外は基本的に他の2つのシリーズと同一です。
Nehalemマイクロアーキテクチャは、 Coreマイクロアーキテクチャの後継として2008年後半に導入され、2010年初頭には、 NehalemのWestmereリフレッシュ版であるClarkdale設計に基づく新しいPentium G6950プロセッサが導入され、数か月後にはArrandaleに基づくモバイルP6xxxが登場した。
2010年1月7日、インテルは、新しいWestmereマイクロアーキテクチャに基づく他のデスクトップおよびモバイルCPUと並行して、Clarkdaleチップを使用した新しいPentiumモデルを発表しました。このラインナップから、従来のフロントサイドバスに代わるDirect Media Interfaceが導入されました。このシリーズの最初のモデルはPentium G6950です。ClarkdaleチップはCore i3-5xxおよびCore i5-6xxシリーズにも使用されており、32nmプロセス(Westmereマイクロアーキテクチャに基づく)、統合メモリコントローラ、45nmグラフィックスコントローラ、および第3レベルキャッシュを備えています。 Pentium シリーズでは、AES-NI、ハイパースレッディング(Core i3 との比較)、Pentium のグラフィックス コントローラが 533 MHz で動作 (Core i3 i3-5xx シリーズでは 733 MHz で動作)、Blu-ray ピクチャー イン ピクチャー ハードウェア アクセラレーションを有効にする Dual Video Decode、Deep Color およびxvYCCのサポートなど、Clarkdale の一部の機能が無効になっています。Pentiumのメモリ コントローラは、Core i3 i3-5xx シリーズと同様に最大 DDR3-1066 をサポートしています。[ 16 ] L3 キャッシュも Core i3-5xx シリーズより 1 MB 少なくなっています。
Sandy Bridgeマイクロアーキテクチャは、2011年5月22日にPentiumシリーズでリリースされました。ハイパースレッディング技術は、2008年のCore i7以来初めてPentium 3xxシリーズから導入され、2017年にはKaby Lake Pentiumファミリーでも採用されました。
現在、Ivy BridgeモデルにはG2010、G2020、G2120、G2030、G2130が存在します。これらはすべてデュアルコアで、ハイパースレッディングやターボブーストは搭載されていません。これらは、IntelがPentiumブランドで製造した最後のプロセッサであり、Windows XPとVistaを完全にサポートしていました。
2013年には、HaswellベースのPentiumプロセッサがいくつか発売されました。その中には、Intelが2014年に発売したG3258「アニバーサリーエディション」も含まれており、これはPentiumシリーズ20周年を記念して発売されました。HaswellおよびHaswell Refreshベースのプロセッサは、以前の世代のPentiumプロセッサと同様に、コア数が2つしかなく、ハイパースレッディングをサポートしておらず、LGA1150ソケットを採用しています。
BroadwellベースのPentiumプロセッサは、14nmプロセスを用いて2015年第1四半期に発売されました(例: 2MBキャッシュ搭載の デュアルコア1.9GHz Intel Pentium 3805U)。ソケットはFCBGA1168が採用されています。
SkylakeベースのPentiumプロセッサは最大64GBのRAMをサポートします。Turbo Boost、Intel vPro、Hyper-Threadingなどの機能は利用できません。AES -NIとRDRANDをサポートします。[ 22 ]
統合グラフィックスはIntel HD Graphics 510によって提供され、最大1.7 GBのメモリを使用し、Display Port を使用して最大3台のディスプレイをサポートし、最大4096×2304 @ 60 Hzの解像度を実現します。[ 23 ]
Skylake ベースの Pentium プロセッサは、 Windows 10より前の Windows がMicrosoftによって公式にサポートされているPentium ブランドで製造された最後の Intel プロセッサです。[ 24 ]ただし、 Windows Updateチェックを無効にして、Windows 8.1以前のバージョンがこのプラットフォームおよびそれ以降のプラットフォームでWindows Update を引き続き受信できるようにする、愛好家が作成した変更が利用可能です。[ 25 ] [ 26 ] [ 27 ]
2017年第1四半期に、インテルはKaby LakeベースのPentium G4560をリリースしました。これは、NetBurstベースのPentium 4以来、ハイパースレッディングをサポートする初のPentiumブランドのCPUであり、一部の「 Core 」ブランド製品で利用可能な機能です。主な機能としては、3.5GHzのクロック速度 、4スレッド、3MBのL3キャッシュ、Intel HD 610統合グラフィックスなどが挙げられます。
Coffee Lake Pentiumプロセッサはすべてハイパースレッディング[ 28 ]と統合型Intel UHD Graphicsをサポートしています。
Comet Lakeファミリー( 14nmプロセスで製造されたSkylakeの改良版 )は、2019年後半にモバイル向けPentium Gold 6405UとしてPentiumに初めて到達し、その後2020年第2四半期にLGA 1200 向けPentium Gold G64xx/G65xx/G66xxとしてデスクトップに登場し、2021年初頭には小規模なリフレッシュ(G64x5/G65x5)が行われました。
Comet Lake世代のPentium Goldプロセッサはすべて、ハイパースレッディングと統合型Intel UHDグラフィックスをサポートしています。
その知名度の高さから、「 Pentium互換」という用語は、IA-32命令セットとアーキテクチャをサポートするあらゆるx86プロセッサを指すのにしばしば用いられます。IntelはPentiumという名称は使用していませんが、Pentiumシリーズをベースにしたプロセッサを他の市場向けにも製造しています。これらのプロセッサのほとんどは、Pentiumプロセッサのいずれかとコア設計を共有しており、通常はCPUキャッシュの容量、電力効率、その他の機能において違いが見られます。特筆すべき例外はAtomシリーズで、これは独立した設計となっています。
