信号処理において、群遅延と位相遅延は、信号のさまざまな正弦波周波数成分が線形時不変(LTI)システム(マイクロホン、同軸ケーブル、アンプ、スピーカー、通信システム、イーサネットケーブル、デジタルフィルタ、アナログフィルタなど)を通過する際に経験する遅延時間を異なる方法で記述する関数です。
これらの遅延は周波数に依存する場合があり、[ 1 ]つまり、異なる正弦波周波数成分は異なる時間遅延を経験します。その結果、信号波形はシステムを通過する際に歪みを受けます。この歪みは、アナログビデオやアナログオーディオの忠実度の低下、デジタルビットストリームのビット誤り率の高さなどの問題を引き起こす可能性があります。
フーリエ解析は、時間信号が三角関数に基づく正弦波周波数成分の和として表現できることを明らかにします。振幅と位相が固定されており、始まりも終わりもない。
線形時不変システムは、各正弦波成分を独立して処理します。線形性という性質は、重ね合わせの原理を満たすことを意味します。
線形時不変(LTI)システムの群遅延と位相遅延の特性は周波数の関数であり、時間とともに変化する物理量(例えば電圧信号)の周波数成分がLTIシステムの入力に現れてから、同じ周波数成分のコピー(おそらく別の物理現象のもの)がLTIシステムの出力に現れるまでの時間を表します。
周波数に応じて変化する位相応答は、マイクロホン、アンプ、スピーカー、磁気レコーダー、ヘッドホン、同軸ケーブル、アンチエイリアシングフィルタなどのデバイスで一般的に発生します。 [ 2 ]信号のすべての周波数成分は、このようなデバイスを通過するとき、または空間や空気や水などの媒体を伝搬するときに遅延します。
位相応答は位相シフトを角度単位(度やラジアンなど)で表すのに対し、位相遅延は時間単位で表され、各周波数における位相シフトの負の値をその周波数の値で割った値に等しくなります。群遅延は、位相シフトの周波数に関する負の微分値です。
線形時不変システムまたはデバイスは、位相応答特性と位相遅延特性を持ち、一方から他方を正確に計算できます。位相遅延は、デバイスまたはシステムの個々の正弦波周波数成分の時間遅延を直接測定します。関心のある周波数範囲内の任意の周波数における位相遅延関数が、選択された周波数での位相と選択された周波数自体との間の比例定数が同じである場合、システム/デバイスは理想的な平坦な位相遅延特性、つまり線形位相を持ちます。[ 1 ]位相遅延は時間遅延を与える周波数の関数であるため、その関数グラフの平坦性からの逸脱は、信号のさまざまな正弦波周波数成分間の時間遅延の違いを明らかにする可能性があり、その場合、これらの違いは信号の歪みに寄与し、出力信号の波形の形状が入力信号の形状と異なるという形で現れます。
一般的に、位相遅延特性は、デバイス入力が変調信号である場合、有用な情報を提供しません。そのため、群遅延を使用する必要があります。
群遅延は、変調システムにおける周波数に対する位相の線形性を測定する便利な尺度です。[ 3 ] [ 4 ]変調信号(通過帯域信号)の場合、信号によって運ばれる情報は、波形の包絡線にのみ含まれています。したがって、群遅延は包絡線から得られる周波数成分のみで動作します。

デバイスの群遅延は、デバイスの位相応答から正確に計算できますが、その逆はできません。群遅延の最も単純な使用例は図 1 に示されています。これは概念的な変調システムを示しており、それ自体がベースバンド出力が理想的にはベースバンド信号入力の正確なコピーである LTI システムです。このシステム全体は、ここでは外側の LTI システム/デバイスと呼ばれ、その中に内側 (赤いブロック) LTI システム/デバイスが含まれています。無線システムの場合によくあるように、図 1 の内側の赤い LTI システムは、カスケード接続された 2 つの LTI システムを表すことができます。たとえば、送信側で送信アンテナを駆動するアンプと、受信側でアンテナとアンプを駆動するアンプなどです。
振幅変調は、ベースバンド周波数成分をはるかに高い周波数範囲にシフトさせることで、通過帯域信号を生成します。周波数は異なりますが、通過帯域信号はベースバンド信号と同じ情報を伝達します。復調器は逆の操作を行い、通過帯域周波数を元のベースバンド周波数範囲に戻します。理想的には、出力(ベースバンド)信号は入力(ベースバンド)信号の時間遅延バージョンであり、出力の波形は入力の波形と同一です。
図1では、外部システムの位相遅延が重要な性能指標となります。振幅変調の場合、内部の赤色LTIデバイスの群遅延が外部LTIデバイスの位相遅延となります。内部の赤色デバイスの群遅延が対象周波数範囲で完全に平坦である場合、外部デバイスも位相遅延が完全に平坦になるという理想的な状態になります。この場合、外部LTIデバイスの位相応答による歪みの影響(内部デバイスの位相応答が異なる場合があるため、完全に外部LTIデバイスの位相応答によって決定されます)は排除されます。この場合、内部の赤色デバイスの群遅延と外部デバイスの位相遅延は、ベースバンド入力からベースバンド出力までの信号全体に対して同じ時間遅延値を示します。内部(赤色)デバイスの位相遅延が非常に平坦でない(ただし群遅延は平坦)一方で、外部デバイスが完全に平坦な位相遅延という理想的な状態になる可能性があることに注意することが重要です。 これは、LTIデバイスの設計において、平坦な群遅延は平坦な位相遅延よりも容易に実現できるため、好都合です。
周波数変調(FM)や位相変調(PM)などの角度変調システムでは、 LTIシステム入力に適用される(FMまたはPM)通過帯域信号は、同相(I)振幅変調AM通過帯域信号と直交位相(Q)振幅変調AM通過帯域信号という2つの別々の通過帯域信号として解析でき、これらの合計は元の角度変調(FMまたはPM)通過帯域信号を正確に再現します。(FM/PM)通過帯域信号は振幅変調ではないため、明確な外側の包絡線はありませんが、IおよびQ通過帯域信号はそれぞれ独自の振幅変調包絡線を持っています。 (ただし、通常の振幅変調とは異なり、I および Q エンベロープは、ベースバンド信号の 100 パーセントが複雑な形で I および Q エンベロープによって表現されているにもかかわらず、ベースバンド信号の波形に似ていません。)そのため、I および Q 通過帯域信号のそれぞれについて、フラットな群遅延により、I 通過帯域エンベロープも Q 通過帯域エンベロープも波形が歪まないことが保証され、I 通過帯域信号と Q 通過帯域信号を再度加算すると、元の FM/PM 通過帯域信号になり、これも変更されません。
LTIシステム理論(制御理論やデジタルまたはアナログ信号処理で使用される)によれば、出力信号はLTIシステムの は、時間領域のインパルス応答を畳み込むことによって決定できます。入力信号を持つLTIシステムの線形時不変システム§ フーリエ変換とラプラス変換はこの関係を次のように表します。
どこは畳み込み演算を表します。そして入力のラプラス変換はおよび衝動反応それぞれ、sは複素周波数であり、これは逆ラプラス変換です。これはLTIシステムの伝達関数と呼ばれ、インパルス応答と同様には、LTIシステムの入出力特性を完全に定義します。この畳み込みは、時間領域での積分式を使用するか、(右端の式に従って)ラプラス領域での乗算を使用してから逆変換を適用して時間領域に戻すことによって評価できます。
このようなシステムが、正弦波に振幅包絡線を乗じた波束によって駆動されると仮定します。入力は次のように表現できます。
また、封筒が正弦波の周波数に対してゆっくりと変化しているこの条件は、数学的に次のように表すことができます。
先に述べた畳み込み方程式を適用すると、このようなLTIシステムの出力は次のように非常に良く近似されることがわかる。
ここグループ遅延とは位相遅延であり、以下の式で与えられます(そして、場合によっては角周波数の関数となります)。) 正弦波の位相は、ゼロ交差の位置によって示されるように、位相遅延に等しい量だけ時間的に遅延します。正弦波のエンベロープは群遅延によって時間的に遅延する。。
グループ遅延、、位相遅延、は(潜在的に)周波数依存性があり[ 5 ] 、アンラップされた位相シフトから計算できる。各周波数における位相遅延は、その周波数における位相シフトの負の値をその周波数の値で割った値に等しい。
各周波数における群遅延は、その周波数における位相の傾き(すなわち周波数に関する微分)の負の値に等しい。 [ 6 ]
線形位相システム(非反転ゲイン)では、そして定数(つまり、)と等しく、それらの共通値はシステムの全体遅延に等しく、システムのアンラップ位相シフト(すなわち、)は負であり、その大きさは周波数に比例して直線的に増加する。。
より一般的には、伝達関数を持つLTIシステムの場合、単位振幅の複素正弦波によって駆動され、
出力は
位相シフトは
カットオフ周波数を持つRC回路で構成された1次ローパスフィルタの位相は:[ 7 ]
同様に、1次RCハイパスフィルタの位相は次のようになります。
に関して負の微分をとるこのローパスフィルタまたはハイパスフィルタのどちらを使用しても、同じグループ遅延が得られます。[ 8 ]
カットオフ周波数よりもかなり低い周波数では、位相応答はほぼ線形(入力が小さい場合のarctanは直線で近似できる)であるため、群遅延は次の定数に単純化されます。
同様に、カットオフ周波数では、
周波数がさらに大きくなると、群遅延は周波数の二乗に反比例して減少し、周波数が無限大に近づくにつれてゼロに近づきます。

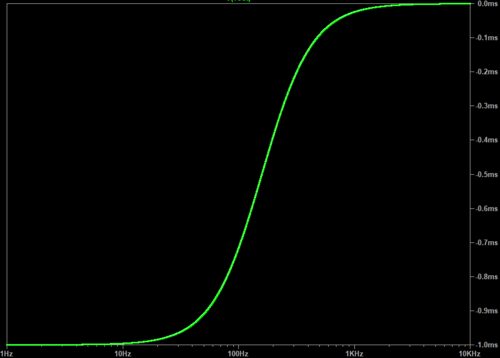

フィルタは、位相応答が正の傾斜を示す周波数範囲で負の群遅延を持ちます。信号が最大周波数 B 内に帯域制限されている場合、その信号はわずかに予測可能です ( 1 / Bより短い時間間隔内)。信号の全周波数範囲で群遅延が負であるフィルタは、信号の予測可能性を利用して、非因果的な時間前進の錯覚を与えることができます。ただし、信号に予測不可能なイベント (信号のスペクトルが帯域制限を超えるような急激な変化など) が含まれている場合、錯覚は崩壊します。[ 9 ]負の群遅延を持つ回路 (図 2 など) は可能ですが、因果律は破られません。[ 10 ]
負群遅延フィルタは、デジタル領域とアナログ領域の両方で作成できます。用途としては、ローパスフィルタの固有の遅延を補償し、ゼロ位相フィルタを作成して、センサーデータや株価の傾向の変化を迅速に検出するために使用できます。[ 11 ]
グループ遅延はオーディオ分野、特に音響再生分野において重要な意味を持つ。[ 12 ] [ 13 ]
オーディオ再生チェーンの多くのコンポーネント、特にスピーカーとマルチウェイスピーカークロスオーバーネットワークは、オーディオ信号に群遅延を導入します。[ 2 ] [ 13 ]したがって、特にオーディオチェーンが高忠実度再生を提供するように設計されている場合は、周波数に対する群遅延の可聴閾値を知ることが重要です。 [ 14 ] [ 15 ] [ 16 ]可聴閾値の最適な表は、BlauertとLawsによって提供されています。[ 17 ]
フラナガン、ムーア、ストーンは、1、2、4 kHzでは、約 1.6 ms の群遅延が残響のない条件下でヘッドホンで聞き取れると結論付けている。[ 18 ]他の実験結果では、300 Hzから 1 kHz の周波数範囲で群遅延が1.0 ms未満の場合、それは聞こえないことが示唆されている。 [ 15 ]
デジタル信号処理技術を用いることで、マルチウェイラウドスピーカーシステムにおけるクロスオーバーネットワークの使用によって生じる群遅延歪みを補正することが可能です。[ 19 ]これには、遅延等化を正常に適用するためにラウドスピーカーシステムの相当な計算モデリングが必要となります。 [ 20 ] Parks-McClellan FIR等リップルフィルタ設計アルゴリズムを使用します。[ 1 ] [ 4 ] [ 21 ] [ 22 ]
特定の位相直線性に対する増幅器の帯域幅を計算するための基準として、Leach [ 23 ]は、次のように定義される差動時間遅延歪みの概念を導入した。
これは位相遅延と群遅延の差であり、位相遅延は比較的高い周波数の単一の正弦波の時間遅延を指し、群遅延はその正弦波に適用される振幅変調の包絡線から得られるはるかに低い周波数を指し、知覚的には狭帯域の音符となります。ただし、ゼロまたは無視できる程度の差動時間遅延歪みを示すことは、フラットな位相遅延を持つ必要がある理想的なシステムの必要条件ではありますが、十分条件ではありません。これは、2 つの狭帯域振幅変調音符があり、一方が他方よりも人間の可聴域でかなり高い周波数であるため、周波数スペクトルが重ならないとき、別々に提示される結果は知覚的に理想的であるためです。なぜなら、一方の音符の開始時間がデバイス入力からデバイス出力まで他方の音符よりも長かったことを人間が検出できる可能性は低いからです。しかし、同じシステムで、両方の音符がデバイス入力で同時に提示されると、デバイス出力では、一方の音符の開始に他方よりも時間がかかり、出力での開始時間が時間的に離れすぎている場合は、結果として得られる組み合わせ音符の知覚が変わる可能性があります。
光ファイバーにおいて、群遅延とは、特定のモードの群速度で伝搬する光パワーが一定の距離を伝搬するのに要する時間のことです。光ファイバーの分散測定においては、単位長さあたりの群遅延が重要となり、これは特定のモードの群速度の逆数に相当します。光ファイバーを通過する信号の群遅延は、ファイバー内に存在する様々な分散機構によって波長依存性を示します。
群遅延はすべての周波数で一定であることが望ましい場合が多い。そうでない場合、信号の時間的なぼやけが生じる。群遅延はしたがって、デバイスまたは媒体の伝達関数が線形位相応答(すなわち、グループ遅延が発生する場所は定数です。位相の非線形性の度合いは、群遅延が一定値からどれだけずれているかを示します。
差動群遅延とは、 2 つの固有モードX偏波とY偏波間の伝搬時間の差のことです。2 つの固有モードを 0° と 90° の線形偏波状態とします。入力信号の偏波状態が 2 つの固有モード間の 45° の線形状態である場合、入力信号は 2 つの固有モードに均等に分割されます。送信信号の電力E T ,totalは、 x モードとyモードの両方の送信信号の組み合わせです。
差動群遅延D tは、固有モード間の伝搬時間の差として定義されます。D t = | t t , x − t t , y |。
送信装置は、時間遅延が電気信号の周波数に依存しない場合、真の時間遅延(TTD)を持つと言われます。 [ 24 ] [ 25 ] TTDは、パルス動作中のパルス幅の拡大などの信号歪みをほとんどなくし、広い瞬時信号帯域幅を可能にします。
TTDは、損失がなく、低損失で、分散のない伝送線の重要な特性です。電信方程式§ 損失のない伝送では、信号は次のような速度で伝搬します。分布インダクタンスLと分布容量Cの場合、信号が伝送線路を通過する際の遅延時間は、伝送線路の長さをこの速度で割った値に等しくなります。
散乱パラメータの伝達関数または Sij が多項式ラプラス変換形式である場合、上記の群遅延の数学的定義は解析的に閉じた形で解くことができます。一緒に持っていくことができます軸として定義され、。 から決定できるそして、群遅延は、を解くことによって決定できます。。
決定するから定義を使用する。 とすれば常に現実であり、常に想像上のもの、再定義される可能性があるここで、 evenとoddはそれぞれ偶数次または奇数次の係数のみを含む多項式を指します。分子では虚数部を変換するだけです分子を実数値に換算すると、それ自体は純粋に想像上のものだ。
上記の式には、計算対象となる4つの項が含まれています。
上記の式は、多項式の群遅延を決定するために使用できます。 式を簡略化した後、以下に示す閉じた形式で表します。
多項式比の形式フィルタ設計の定義によく見られるような群遅延は、位相関係を利用して決定される場合がある。。
ルジャンドルフィルタの例で使用される4極ルジャンドルフィルタの伝達関数を以下に示します。
分子群遅延は目視でゼロであることが確認されているため、分母群遅延のみを求めればよい。
評価中= 1 rad/sec:
群遅延計算手順と結果は、位相角のデジタル微分から得られた結果と比較することで正しいことが確認できる。小さなデルタを使用して±1.04 rad/sec です。
小さなデルタを用いたデジタル微分によって計算された群遅延は、精密な解析計算と比較して7桁以内の精度であるため、群遅延の計算手順と結果は正しいことが確認された。
線形位相からのずれ、位相偏差は、位相応答と位相応答の差であり、、そして位相応答の線形部分[ 26 ]は、線形性を決定するための有用な測定である。。
測定の便利な手段単純線形回帰を行う関心のある周波数範囲でサンプリングし、実際の値から差し引きます。.理想的な線形位相応答の値は、関心のある周波数範囲(フィルタの通過帯域など)全体で0の値を持つことが期待されるが、現実世界のほぼ線形な位相応答は、対象となる周波数範囲全体にわたって、0からわずかな有限量だけずれる可能性がある。
測定または計算の利点グループ遅延の測定や計算において、、 は位相が線形になるにつれて常に 0 に収束するが、事前にわからない有限量に収束する。このことを踏まえると、線形位相最適化関数は、目標は目標は、必ずしも既に知られているとは限らない。
