尖頭アーチ

尖頭アーチ、オギバルアーチ、またはゴシックアーチは、尖頭アーチの頂部が角度をつけてアーチの頂上で交わるアーチである。 ^[1]二心アーチとも呼ばれるこの形状は、2つの円が交差する形状に由来する。^[2]この建築要素は、ゴシック建築において特に重要であった。尖頭アーチの最も古い使用は、青銅器時代のニップールに遡る。構造的特徴としては、東方キリスト教建築、ビザンチン建築、ササン朝建築で最初に使用されたが、12世紀にはフランスとイギリスで、リブヴォールトや後にはフライングバットレスなどの他の要素と組み合わせて重要な構造要素として使用されるようになった。これにより、大聖堂、宮殿、その他の建物を、高さが劇的に増加し、光が差し込む大きな窓を備えた建築にすることが可能になった。^[3]

尖った形の粗雑なアーチは、紀元前2700年以前の青銅器時代のニップール遺跡から発見されている。ニネベ宮殿にも尖ったアーチ型の排水溝があるが、真のキーストーンはない。^[4]他にもギリシャ、後期ローマ、ササン朝の例が数多くあり、そのほとんどはシリアやメソポタミアの初期の教会建築に見られるが、ビザンチンのカラマガラ橋などの土木工事にも見られる。この橋は17メートル（56フィート）の尖頭アーチを備えており、「尖頭建築のイスラム以前の起源は、反駁の余地のない主張」となっている。^[5]

イスラム以前の尖頭アーチの最も明確な現存例は、キプロスのキトロイ・コンスタンティア水道橋の2つの尖頭アーチで、紀元7世紀に遡ります。^[6]

尖頭アーチはイスラム世界 における建築の初期の特色となった。これはウマイヤ朝建築とアッバース朝建築（7世紀後半から9世紀）の両方を含む初期のイスラム建築に現れた。 ^{[7] [8]}イスラム建築における尖頭アーチの最も進んだ形態は四心アーチであり、アッバース朝の建築に現れた。初期の例としては、9世紀にアッバース朝のカリフが新首都のために建設した、サマッラーの八角形のパビリオンであるクッバット・アル・スレイビーヤとカスル・アル・アシク宮殿の入口がある。 ^[8]これは後にエジプトのファーティマ朝建築に現れ^{[9] 、}ペルシア建築^[10]、ティムール朝建築^[11]、インド・イスラム建築を含むペルシア文化の建築の特徴となった。^{[12] [13] [14]}

•
  復元されたアッバース朝建築のサマッラーの城門のアーチ（9世紀）
•
  カイロのイブン・トゥールーン・モスクの中央祈祷壁龕（876～879年）
•
  ビビ・ハニム・モスク、サマルカンド、ウズベキスタン(1399–1404)
•
  トルコのエウリュメドン橋は、もともとローマ人によって建設され、13世紀にセルジューク朝トルコのスルタンによって尖頭アーチで再建されました。
•
  シェイク ロトフォラ モスク、イスファハーンイラン (1603–1619)

イスラム建築における尖頭アーチの進化は、アーチの両側を形成する円の中心間の距離の増加（アーチが「鈍い」のではなく「鋭い」ようになる）と関連しており、クサイル・アムラ（712 -715年）のスパンの1/10から、ハマム・アッサラ（725-730年）の1/6、カスル・アル・ムシャッタ（744年）の1/5、そして最終的にフスタート（861 - 862年）の1/3へと変化した。^[15]

11世紀後半のヨーロッパのロマネスク建築、例えばクリュニー修道院に尖頭アーチが登場したのは、イスラムの影響によるものとされている。^[16]研究者の中には、ヴィオレ＝ル＝デュクに倣い、アラブ建築の形態がイタリア、スペイン、フランスに広まったことを認めながらも、尖頭アーチは独自の発明だったとする者もいる。この変化は、半円形アーチが崩れ、冠が下がり、腰が外側にずれるという観察によって促されたとされている。この解釈では、尖頭アーチは、冠を上に、腰を内側に動かすことで半円形アーチの崩壊を防ぐ試みだった。^[15]

同じ荷重とスパンの半円形アーチと比較して、尖頭アーチが支持部にかかる推力の減少をもたらすことは、中世ヨーロッパの建築者たちによってすぐに認識されました。彼らは当初実験によってこれを達成しましたが、ルネッサンス時代の技術文献によると、中世には推力を決定するための公式が使用されていた可能性があります。^[15]

•
  13 世紀にヴィラール・ド・オヌクールが描いた、コンパスの 1 つの曲線からさまざまな尖頭アーチを作成できる様子を描いたイラスト。ウジェーヌ・ヴィオレ・ル・デュク 「16世紀フランス建築の辞書」より
•
  ウジェーヌ・ヴィオレ＝ル＝デュクが描いた、パリのサン＝ドニ修道院のゴシック様式の尖頭窓、列柱、丸天井。
•
  リブ ヴォールトの力学。リブからの外向きと下向きの圧力が柱と支えによってバランスをとっています。各部分はセメントなしで自立できます。(フランス国立記念物博物館、パリ)
•
  ウジェーヌ・ヴィオレ＝ル＝デュクが描いた初期の六分割リブ・ヴォールト
•
  ダラム大聖堂のリブ ヴォールト(1135–1490)
•
  ノルマンディーのレセ修道院の聖歌隊（1064–1178）
•
  シチリア島チェファル大聖堂のアーチ型天井（1131-1240年）
•
  サン＝ドニ大聖堂のサン＝フィルマン礼拝堂（1140-1144）
•
  ソールズベリー大聖堂の聖母礼拝堂(1220–1258)
•
  ボーヴェ大聖堂の聖歌隊席（1225年着工）（高さ48.5メートル（159フィート））

12世紀、シチリア、イギリス、フランスの建築家たちは尖頭アーチの新たな用途を発見した。彼らは尖頭アーチを使ってリブ・ヴォールトを作り始め、それを修道院や大聖堂の身廊に使用した。最初のゴシック・リブ・ヴォールトのひとつは、イギリスのダラム大聖堂（1135年 - 1490年）に建てられた。^[3] 他には、パリのサン・ドニ修道院（1140年 - 1144年）、ノルマンディーのレセ修道院（1064年 - 1178年）、シチリアのチェファル大聖堂（1131年 - 1240年）、パリのノートルダム大聖堂にもリブ・ヴォールトが見られる。

リブヴォールトは、大聖堂、宮殿、その他の大きな建造物の建設において、すぐにロマネスク様式の バレル ヴォールトに取って代わりました。バレル ヴォールトでは、身廊の上の丸いアーチが壁に直接押し付けられ、重量を支えるために壁は非常に厚く、窓もほとんどありませんでした。リブ ヴォールトでは、尖頭アーチの薄い石のリブが、重量を外側と下向きの柱の列に分散します。その結果、壁はより薄く、より高くすることができ、柱の間に大きな窓を設けることができました。フライング バットレスの追加により、重量は建物の外側の湾曲した柱で支えられるようになり、大聖堂はさらに高くなり、巨大なステンド グラスの窓を備えることができました。^[17]

ゴシック リブ ヴォールトの最も初期のタイプである六分割ヴォールトでは、ヴォールトは横断する尖頭アーチを持ち、リブによって 6 つの区画に分割されていました。限られたスペースしか横切ることができず、柱と支柱を交互に配置するシステムが必要でした。このタイプは、サンス大聖堂とパリのノートルダム大聖堂で使用されました。すぐに新しいバージョンが導入され、区画の数を 6 つから 4 つに減らし、重量を 4 本の柱に均等に分散して柱と支柱を交互に配置する必要がなくなり、ヴォールトがより広いスペースに広がるようになりました。この四分割ヴォールトは、アミアン大聖堂、シャルトル大聖堂、ランス大聖堂で使用され、これらの構造物に前例のない高さをもたらしました。^[18]

ゴシック時代の大聖堂の入り口は、通常、尖頭アーチの形をしており、彫刻に囲まれており、天国への入り口を象徴することが多かった。

•
  トレド大聖堂の正面玄関、「ライオンの扉」（1226–1493）
•
  ランス大聖堂の西門（1211–1345）
•
  シャルトル大聖堂の中央門（1194-1220）

尖頭アーチの形の窓は、ゴシック様式の一般的な特徴です。窓は、正三角形と呼ばれる古典的な尖頭アーチの形で作られることもあれば、さまざまな幾何学的形状を組み合わせたより想像力豊かな形のものもありました (「形状」を参照)。一般的な形状の 1 つはランセット窓で、尖頭アーチのある細長い窓で、ランスにちなんで名付けられました。ランセット窓は、2 つ、3 つ、または 4 つの隣接する窓でセットにまとめられることが多かったです。

•
  ベルギーのオールヌ修道院の廃墟（1214-1247年）
•
  ランセットウィンドウ
•

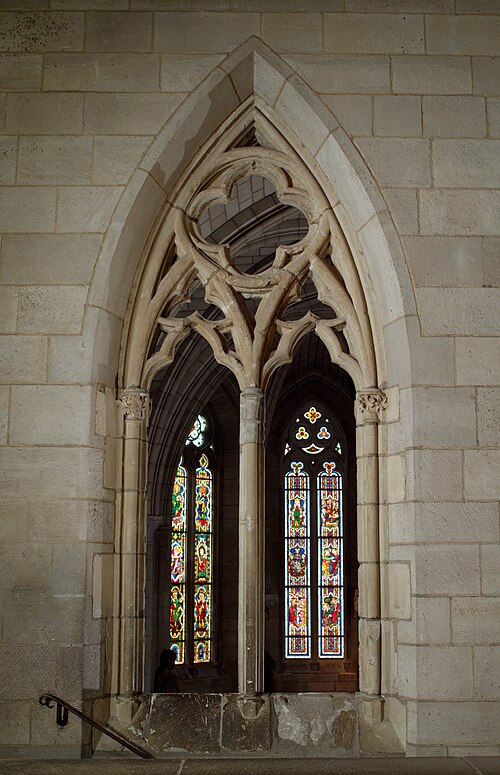

  二重ランセット窓（約1330年）（メトロポリタン美術館）
•
  ヴァンセンヌのサント・シャペルの身廊の尖った窓は、ほぼすべての壁を占めています。(1379–1480)

後期ゴシック様式はフランボワイヤン・ゴシックとも呼ばれ、尖頭アーチの窓が壁のほぼ全スペースを占めていた。注目すべき例としては、ヴァンセンヌのサント・シャペル（1379年 - 1480年） の窓が挙げられる。

•
  サント シャペル ド ヴァンセンヌにあるフランボワイヤンゴシック様式の複数のアーチ。
•
  ケンブリッジのトリニティ・カレッジの大門。チューダー・アーチまたは四中心アーチの一例。

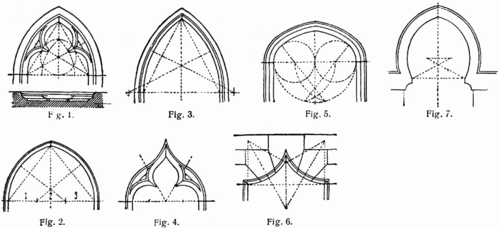

ゴシック様式の尖頭アーチの窓やアーチで最もよく見られる形は、正三角形を基本としており、3 辺の長さが等しい (アーチのスパンは弧の半径に等しい)。このいわゆる正三角形には、単純であるという大きな利点があった。石切り職人は、紐とマーカーを使って石に弧を正確に描くことができた。これにより、アーチ石を採石場で大量に高精度に切り出し、現場で運搬して組み立てることができ、職人が確実にフィットするように組み立てた。正三角形の使用には、3 辺が三位一体を表しているという神学的な説明があった。 [ ^19]

フランボワイヤン・ゴシック様式の晩年には、アーチや窓は、トレーサリーの円や複数の形状の中に複数の形状を持つ、より精巧な形状をとることが多くなりました。イスラム建築から借用した馬蹄形アーチを改良したものを使用するものもありました。

後期ゴシック様式のテューダー・アーチは、イスラムの四心アーチの変形である。四心アーチは、尖った先端を持つ低く幅広のアーチである。その構造は、小さな半径の各起点から急に上昇する2つの弧を描き、その後、広い半径とはるかに低い起点を持つ2つのアーチに変化することによって達成される。これは、一般的な平らな凹型アーチの尖ったサブタイプである。最も有名な2つのタイプは、中程度に「凹んだ」ペルシア・アーチとして知られている。^[8]

ペルシアアーチよりも平らなテューダーアーチは、特にテューダー朝（1485-1603）の時代にイギリスの建築で広く使用されました。^[20]

ゴシック様式の尖頭アーチはルネッサンス期にはほとんど使われなくなり、より古典的な形式に取って代わられたが、18世紀と19世紀のゴシック・リバイバル建築で再び現れた。1749年以降、ロンドンのトゥイッケナムにホレス・ウォルポール（1717年 - 1797年）が建てた邸宅、ストロベリー・ヒル・ハウスで使用された。尖頭アーチは通常、教会や礼拝堂で使用され、後にはロンドンの英国 国会議事堂（1840年 - 1876年）で使用された。この建物は、以前の建物が火事で消失した後に再建された。19世紀には、尖頭アーチは、ロシアのペテルゴフにあるゴシック様式の鉄道駅（1857年）など、さまざまな構造物に登場した。

•
  ストロベリー ヒル ハウス、ホレス ウォルポールの邸宅(1749 年以降)
•
  国会議事堂のヴィクトリア塔への入り口、ロンドン（1840-1876年）
•

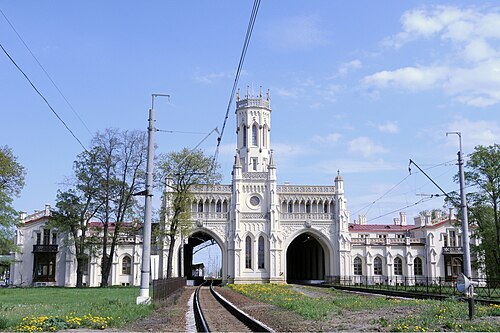

  新ペテルゴフ駅 [ru]、ペテルゴフ、ロシア (1857)
•

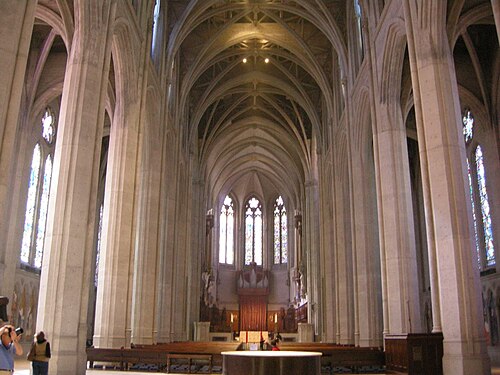

  サンフランシスコのグレース大聖堂の内部（1910-1964）
