オジーブ( / ˈ oʊ dʒ aɪ v / OH -jyve )は、 2 次元または3 次元のオブジェクトの丸く先細りした端です。オジーブ曲線と面は、工学、建築、木工、弾道学で使用されます。
語源
ogive という単語の最も古い使用例は、北フランスのピカルディ出身のヴィラール・ド・オヌクールの 13 世紀のスケッチブックに見られる。オックスフォード英語辞典では、このフランス語の語源は不明であると考えられており、後期ラテン語の obviataから来ている可能性があるとされている。obviata は、相手に会ったり遭遇したりした人を意味するobviareの女性完了受動態分詞である。 [1]しかし、メリアム・ウェブスターの辞書では、この語は「中期英語のoggif stone including an arch から来ており、中期フランス語のaugive, ogive diagonal arch から来ている」とされている。[2]
応用物理科学と工学における種類と用途

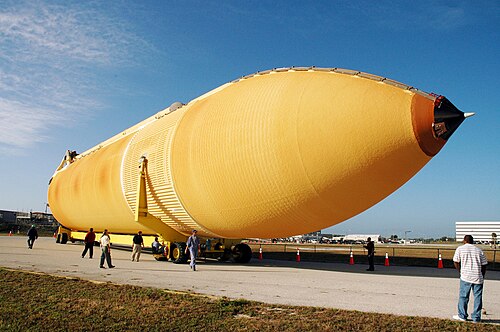

弾道学や航空力学において、オジーブとは尖った曲面のことであり、主に弾丸やその他の発射体のほぼ流線型の先端部を形成し、空気抵抗や空気の抗力を減らすために使用されます。フランス語のオジーブは「ノーズコーン」または「弾頭」と翻訳できます。
伝統的なオジーブまたはセカントオジーブは、ゴシックアーチを形成するのと同じ曲線の回転面です。つまり、円筒形セクション (「シャンク」)の直径よりも大きい半径の円弧が、軸と交差するまでシャンクの端から描かれます。
この円弧が、軸とゼロ角度で交わるように描かれている場合（つまり、軸からの円弧の中心の距離と軸の半径の和が円弧の半径に等しい場合）、それは接線オジーブまたはスピッツァーオジーブと呼ばれます。これは、高速（超音速）ライフルの弾丸に非常によく見られるオジーブです。
このオイゲブの鋭さは、その半径と円筒の直径の比で表されます。値が半分であれば半球形のドームとなり、値が大きいほど尖りが強くなります。ライフルの弾丸では 4 から 10 の値が一般的に使用され、6 が最も一般的です。[引用が必要]
弾丸によく使われるもう 1 つのオジーブは、楕円オジーブです。これは、スピッツァー オジーブに非常によく似た曲線ですが、円弧が、軸と正確に 90° で交わるように定義された楕円に置き換えられています。これにより、鋭さの比率に関係なく、先端がやや丸くなります。楕円オジーブは通常、オジーブの長さとシャンクの直径の比率で表されます。比率が 1/2 の場合、これもまた半球になります。実際には、1 に近い値が一般的です。楕円オジーブは、主にピストル弾に使用されます。
超音速ミサイル、航空機、兵器に使用される フォン・カルマンのオジーブなど、より複雑なオジーブは、幾何学的形式ではなく、最小乱流計算から導き出すことができます。
建築
歴史
尖頭アーチは、紀元前 3 世紀のシタマリ洞窟に見られるように[独自の研究? ]起源を持つ可能性があります。マハラシュトラ州 (インド) のテルにある独立したトリヴィクラマ寺院(紀元前 2 世紀から紀元後 3 世紀のサタヴァハナ期に建てられたもの) にもオイヴェ アーチがありますが、これはコーベル原理を使用して構築されています。
インド考古学調査局（ASI）がカウサンビで実施した発掘調査で、紀元前8世紀から紀元後2世紀にかけて6段階にわたって建てられた基礎を持つ宮殿が発見された。紀元後1世紀から2世紀にかけての最後の段階には、狭い通路をまたぐために使用された4つの中央尖頭アーチと、広いエリアをまたぐための分節アーチを特徴とする大規模な構造が含まれている。[3]荷重を支える機能を持つ尖頭アーチは、ガンダーラでも採用されている。ビタルガオン寺院の内部には、2つの尖頭アーチのヴォールトシステムが構築されている（アレクサンダー・カニンガムによる記録による）が、紀元後4世紀から5世紀のグプタ朝初期に遡る。 [4]尖頭アーチは、紀元後6世紀から7世紀の間に、レリーフアーチとヴォールトを備えたマハーボディ寺院にも登場した。 [5]
カッパドキア（現在のトルコ領中央アナトリア）にある5世紀または6世紀のローマ・ビザンチン時代のカラマガラ橋は、ローマ・ギリシャ・シリア建築の伝統を反映した初期の尖頭アーチを特徴としています。 [6]
多くの学者は、尖頭アーチが中東のイスラム建築において8世紀半ばのアッバース朝時代に建築原理として初めて確立されたと考えています。 [7] [5]尖頭アーチは11世紀までにキリスト教ヨーロッパに登場しました。[8]
議論
ヒル（1993）[ 9]を含む一部の学者は、尖頭アーチがインド起源であることを拒否しています。[検証に失敗]一部の学者は、尖頭アーチはイスラム以前の建築で近東で使用されていたと主張しましたが、[10]他の学者は、これらのアーチは実際には尖頭アーチではなく放物線アーチであったと述べています。[11]
使用法

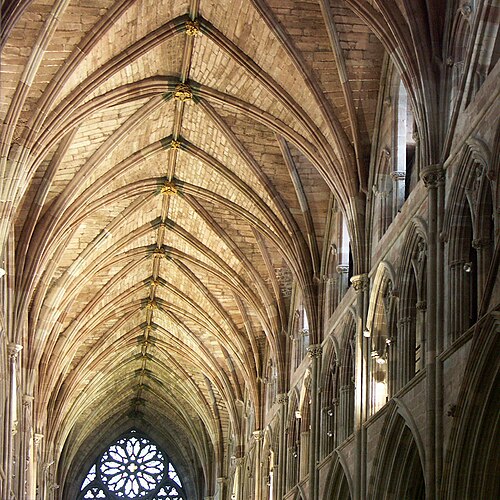

ゴシック建築の特徴は、ゴシックヴォールトの表面を形成するアーチの交差する横方向のリブであるオジーブです。オジーブまたはオジーバル アーチは、尖った「ゴシック」アーチで、上で概説したように[どこで? ]コンパスで描くか、または説明したように楕円の弧で描きます。非常に狭く、尖りが急なオジーブ アーチは、「ランセット アーチ」と呼ばれることもあります。最も一般的な形式は、半径が幅と同じ正三角形のアーチです。後期のフランボワイヤン ゴシックスタイルでは、「オジー アーチ」、つまり S 字曲線のような尖った先端を持つアーチが普及しました。
氷河学
氷河学では、オジーヴという用語は、氷河が氷河崩落を通って移動した結果として生じる明るい色と暗い色の氷の交互の帯を指します。[12]
