四角形のアーチ

四心アーチ（英連邦綴り）または四心アーチ（米綴り）は、尖った頂点を持つ低く幅広のアーチである。その構造は、2 つの弧を描き、各起点から小さな半径で急上昇させ、その後、2 つのアーチを広い半径とずっと低い起点にすることで実現される。これは、一般的な平らな凹型アーチの尖ったサブタイプである。このタイプのアーチは、出入り口に使用すると、空間を効率的かつ装飾的に使用する。また、アーケードと窓の開口部が装飾面全体の一部を形成する壁の装飾としても使用される。最も有名な 2 つのタイプは、適度に「凹んだ」ペルシア アーチでイスラム建築に見られ、より平らでイギリス建築に見られるテューダー アーチである。別の変種であるキール アーチは、部分的に直線の側面を持ち、湾曲しているのではなく、ファーティマ朝建築で発達した。^[a]

四心アーチはイスラム建築で広く使用されており、もともとはアッバース朝で、後にファーティマ朝やペルシア文化で採用された。四心アーチの最古の例は、9世紀にアッバース朝が建設した専用の首都サマッラーで導入された。ここでは、クッバット・アル・スレイビーヤ、八角形のパビリオン、カスル・アル・アシク宮殿の入り口に四心アーチが見られる。^{[3] [4] : 25, 250–251}その後、四心アーチは、12世紀から13世紀にかけてイラン、中央アジア、インド亜大陸北部の大部分を支配したゴール朝の建築によく見られるようになった。 ^[3]ティムール朝とその後継国家の建築では極めて一般的で、イラン建築全般、さらにはムガル建築の標準的な形式となった。^{[3] [4] : 200, 283}このペルシア文化圏では、アーケード、窓、出入り口、イーワーンなどの形態に使用されていた。^[3]尖頭アーチはイランや中央アジアでも頻繁に使用されていた。^{[5] [4] : 283}

4 中心アーチの変種で、一般的に「キール アーチ」と呼ばれるものは、ファーティマ朝建築の特徴となった。^{[3] [6] [7]}このアーチは、アーチの通常の半径の大部分が曲線というよりは直線に見えることで、他の 4 中心アーチと区別される。^[3] 12 世紀には、エジプトのイスラム建築でしばらくの間標準となった。^[3] ブラインドキール アーチのニッチは、カイロの後期ファーティマ朝、アイユーブ朝、初期マムルーク朝建築の装飾ファサードのモチーフとして頻繁に登場した。^{[3] [8] [4] : 46, 285}

•
  サマーラのカスル・アル・アシクにある、復元された 9 世紀のアーチ。
•
  11/12世紀のバグダッド門、ラッカ。
•
  カイロのアル・サリーフ・タライ・モスクの正面にある竜骨アーチ（1160年、ファーティマ朝後期）
•
  デリーのクワト・ウル・イスラーム・モスクの13世紀の持ち出しアーチ。^[9]
•

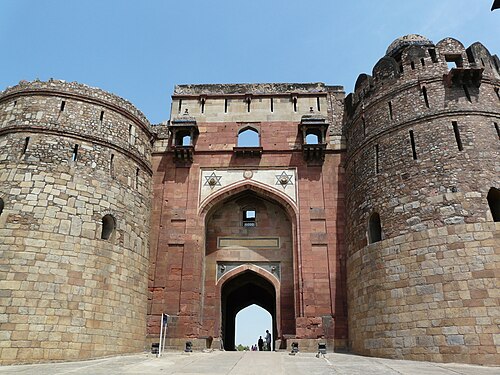

  デリーのプラーナ・キラー要塞の 16 世紀の西門。
•
  ビジャプールにある16 世紀のジャーマ モスク。4つの中心を持つアーチで構成されたリブ ヴォールトが特徴です。
•
  アグラ城にある16 世紀のジャハーンギリ マハルには、四角形のアーチ型の門があり、その両側には四角形の盲アーチが並んでいます。
•
  アグラにある17世紀のムムターズ・マハル廟。
•
  ダッカールのラルバーグ砦の 17 世紀の南東の門。
•
  ビジャプールにある17 世紀のアリ・アディル・シャー 2 世のバラ・カマン霊廟。

イギリス建築では、アーチはチューダーアーチと呼ばれることが多い。これは、チューダー朝（1485-1603）の統治下で一般的な建築要素であったためであるが、使用は1485年より数十年前に遡り、1550年頃からは壮大な建物では流行らなくなった。これはゴシック建築の尖頭アーチの鈍角バージョンであり、チューダー建築はイギリスにおけるゴシック建築の最後の段階である。^[10]しかし、チューダーアーチは、外観は似ているものの、大きくて浅い曲線ではなく2つの直線の側面を持っているため、真の四心アーチではない。

四心アーチは特に出入り口に使用され、尖った二心アーチに比べて上部のスペースをあまり取らずに広い開口部を実現しました。これが初めて大規模に登場したのはウィンチェスター大聖堂の西玄関で、年代は不明ですが14世紀半ばと思われます。^{[11]より壮大な}テューダー建築では、たとえばハンプトン・コート宮殿のように窓の開口部が長方形の場合にこのアーチが使用されています。

初期の注目すべき例としては、グロスター大聖堂の西窓がある。最も精巧な様式を示す王室礼拝堂が 3 つと礼拝堂のような修道院が 1 つある。ケンブリッジのキングス・カレッジ礼拝堂、ウィンザーのセント・ジョージ礼拝堂、ウェストミンスター寺院のヘンリー 7 世礼拝堂、バース寺院である。しかし、イースト・アングリアとコッツウォルズ の羊毛ブームの時期に建てられた教会など、よりシンプルな建物も数多くこの様式を示している。

教会の大きな窓枠に使用した場合、非常に広い空間に適しており、多数の狭い垂直のマリオンと水平の欄間が装飾的に埋め尽くされる。全体的な効果は、15世紀から16世紀初頭のイギリスで垂直ゴシックとして知られるスタイルの特徴である垂直を強調した、規則的で繊細な長方形のグリッドのような外観を生み出す。これは特に同時代のスペインスタイルに非常に似ている。ハンプトンコートなどの建物では 、イタリアよりずっと後のイギリスでルネッサンス建築が初めて登場したときに、テューダーアーチが見られる。後期には、一般的には主要な装飾窓、おそらく出窓、またはブラケットやコーベルで支えられた出窓にのみ使用される。^{[12] [13]}

•

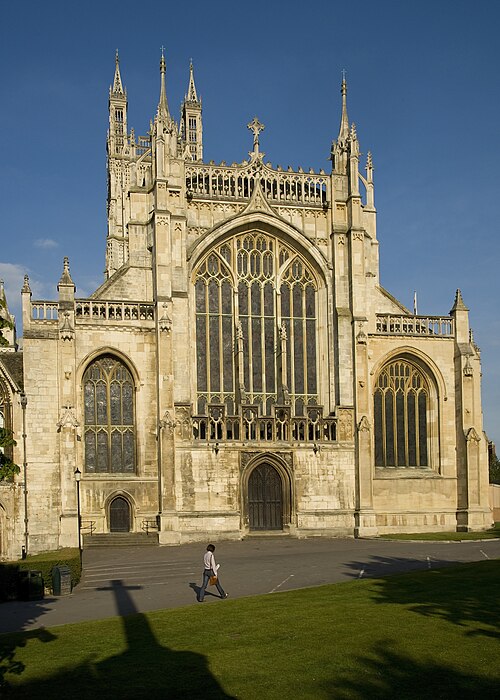

  グロスター大聖堂、西窓、1420 年頃
•

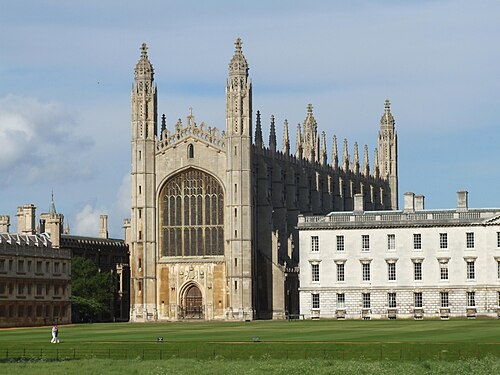

  ケンブリッジのキングス・カレッジ礼拝堂、1446年着工
•
  ケンブリッジ大学トリニティ・カレッジの大門（内部）、1519-35年
•
  クロック コート門番所、ハンプトン コート宮殿、1520 年頃
•
  セントジョージ礼拝堂、ウィンザー、東窓、1475-1528年
•
  教会内の小さな出入り口（現在は塞がれている）
