第二次世界大戦中のイギリスの強化された野戦防御施設は、イギリスの侵攻対策の一環として建設された小型の要塞構造物であった。「強化された野戦防御施設」の定義には、その形状にちなんでトーチカとして一般的に知られている構造物[ 1 ]や、対戦車砲陣地などの他のコンクリート製兵器陣地[ 2 ]が含まれる。
1940 年 5 月にドイツが低地諸国に侵攻したことで、イギリスが侵略に対して脆弱であることが認識された。1940 年 5 月下旬、参謀本部委員会は脆弱な海岸をトーチカと対戦車障害物で要塞化する必要があると決定した。この提案は、侵略に対抗するための機動予備軍を支持していた本国軍総司令官のウォルター・カーク卿によって反対されたが、その後まもなくエドマンド・アイアンサイド卿に交代した。[ 3 ]予備軍を編成するための戦車やトラックがほとんどなかったため、アイアンサイドは、防御された海岸の「沿岸地殻」を、侵入を制限する「阻止線」のネットワークで支援し、飛行場などの「脆弱な地点」に対して局所的な防御を行う計画を立てた。これらの防御施設の建設は1940年の夏まで続き、7月下旬にアイアンサイドはサー・アラン・ブルックに交代した。その頃には、機動防御のための資源が増え、固定防御施設の建設は優先順位が下がり、特にブルックが嫌っていたストップラインは後回しになった。[ 4 ] 1941年2月、イギリス軍総司令部はこれ以上トーチカを建設しないよう命令を出した。[ 5 ]その頃には、約28,000の強化された野戦防御施設が建設されており、そのうち約25パーセントが現存している。[ 2 ]
1940 年 5 月、陸軍省に GBO テイラー少将の指揮の下、要塞建設局 (FW3) が設置された。その目的は、兵士と地元の労働者が適切な防御場所に建設できる、基本的だが効果的なトーチカの設計をいくつか提供することであった。翌年の 6 月と 7 月、FW3 は、タイプ 22 からタイプ 27 と指定された、小銃と軽機関銃用の 6 つの基本設計を発行した。さらに、Ordnance QF 2 ポンド砲またはHotchkiss 6 ポンド砲(タイプ 28 と指定) に適した砲座の設計[ 6 ]と、強化された中機関銃座の設計もあった。
また、軽対空陣地、観測所、海岸線を照らす探照灯陣地など、様々な用途のトーチカ状の構造物の設計もあった。さらに、航空省は、着陸またはパラシュート降下する部隊から飛行場を守るための要塞の設計も提供した。これらは重火器による攻撃を想定していなかったため、防御力はそれほど高くなく、全方位の視界と広範囲の射界が重視された。これらの多くは後に強化された。

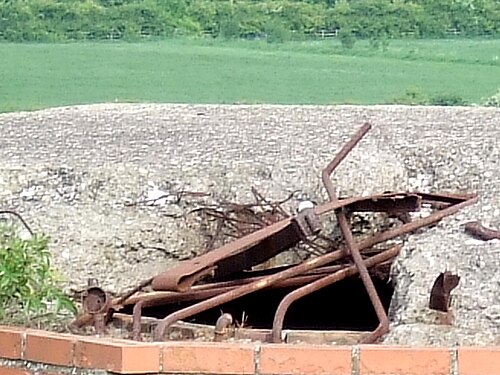

銃眼は標準設計に基づいて工場で製造されたプレキャスト品が入手可能でしたが、供給が不足していたため、一部の銃眼はレンガやコンクリート舗装材で即席で作られました。銃眼には、鋼鉄またはコンクリートアスベスト製のシャッターがよく取り付けられました。1941年3月からは、一部のトーチカの銃眼にターンブルマウントが取り付けられました。これは中機関銃を支える金属製のフレームです。[ 7 ] [ 8 ]
トーチカの防御力は大きく異なり、壁と屋根の厚さは一般的にわずか 12 インチから 3 フィート 6 インチ (0.3 ～ 1.1 m) またはそれ以上であったが、市販の設計ではそれよりはるかに薄いものが多かった。1940 年 3 月、ブルック将軍は貫通試験を実施し、25 mm対戦車砲が最大2 フィート (60 cm)の鉄筋コンクリートを容易に貫通できることを記録した。[ 9 ]このような結果にもかかわらず、厚い壁のトーチカは砲弾耐性があるとされ、薄い壁のトーチカは防弾とされた。
トーチカの内部は一般的に狭く簡素である。内部には武器を置くためのコンクリート製の棚やテーブルがいくつか設置され、一部は内部が白く塗られていた。28式トーチカだけがわずかなスペースを提供し、ちょっとした快適さを享受するのに十分な広さがあった。[ 10 ]
基本的な設計は現地の状況や入手可能な建築材料に合わせて調整されたため、同じ基本設計のトーチカでも外見上はかなり異なるものがあった。トーチカの高さは現地のニーズに応じて大きく異なり、銃眼が地面と同じ高さになるように半分埋められたものもあれば、視界を良くするために高く建てられたものもあった。[ 11 ]丘の斜面に建てられたものは、一部の壁に銃眼がない場合もあった。入口は都合に合わせて移動したり、大きさを変えたりすることができ、入口を保護するための追加の壁、独立した防爆壁、または鋼鉄製の扉が設置されることもあった。
FW3 の設計はすべて鉄筋コンクリートでできていますが、外観も使用される建築材料によって異なりました。レンガを型枠として使用した場合、レンガは基本的に型枠となり、そこにコンクリートが流し込まれ、レンガはそのまま残されました。それ以外の場合は、トーチカは木材（通常は板材ですが、合板の場合もあります）および/または波形鉄板の型枠を使用して形成されました。木製の型枠は取り外されましたが、波形鉄板はそのまま残されることもありました。建設には、地元で入手可能な材料がしばしば活用され（たとえば、海岸では砂浜の砂や小石が使用されました）、この地元の材料の効率的な使用は、カモフラージュに役立つという利点もありました。建設に使用された鉄筋コンクリートは、一般的には従来のもので、床、壁、屋根はすべて互いに接着された細い鉄筋が使用されました。しかし、古いベッドの一部[ 12 ] [ 13 ]や公園の柵[ 14 ]など、スクラップ金属が使用された例もいくつか知られています。
現地の指揮官は、標準的な FW3 設計に改良を加えたり、独自の設計を導入したりした。これらの設計は、ある程度の数生産されたものもあれば、現地の状況に合わせて完全にアドホックな設計のものもあった。[ 15 ]他の設計は商業的な事業として生産された。最後に、第一次世界大戦中に建設されたトーチカが少数存在した。
各タイプの現存するトーチカのおおよその数は、英国防衛データベースのデータ、郡のHERの記録、および英国トーチカ研究グループへの提出物に基づいて示されています。[ 16 ]
22型トーチカは平面図では正六角形で、5辺に銃眼、残りの1辺に入口があります。銃眼は小銃や軽機関銃に適しています。入口が低いものもあり、その上に追加の銃眼が設けられています。各壁の長さは約6フィート（1.8メートル）で、一般的には防弾基準である12インチ（30センチ）の厚さで建設されましたが、キンカーディンシャーのコーウィー線やオックスフォードシャーのテムズ川上流沿いにある花崗岩とコンクリートの例のように、約40インチ（1.0メートル）の厚さの砲弾耐性バージョンも建設されました。内部にはY字型またはT字型の跳弾防止壁（入口に最も近いY字型またはT字型の上部）があり、内部の壁は屋根を支える役割も果たしています。[ 17 ] [ 18 ] [ 19 ]
タイプ22は、現存するものが1,347個記録されている、2番目に一般的なトーチカのタイプです。[ 20 ]一般的なタイプ24（不規則な六角形）や、あまり一般的ではない八角形と混同されやすいです。
23型トーチカは平面図が長方形で、基本的に2つの正方形から成り、片方は屋根付き、もう片方は開放されており、屋根付き部分の利用可能な各側面に銃眼が設けられています。銃眼は小銃や軽機関銃に適しています。開放部分は軽対空防御用で、ブレン軽機関銃やルイス軽機関銃を架台に載せて設置します。通常、地上レベルの入口はなく、内部に入るには壁を乗り越えて開放部分に入り、ドアを通って屋根付き部分に入る必要があります。壁は幅8フィート（2.4m ）、長さ16フィート（4.9m ）で、通常は防弾基準である厚さ12インチ（30cm ）で建設されています。[ 21 ] [ 22 ] [ 23 ]
タイプ23は珍しいもので、現存するものは87丁と記録されている。リンカンシャーには、対空砲架付きのアクセスドアと両側にチャンバーを備えた2チャンバー式のタイプ23の別のバリエーションが存在し、リンカンシャー3ベイとして知られている。[ 20 ]
24型トーチカは、平面図では不規則な六角形をしている。後壁が最も長く、約14フィート（4.3m ）で、両側に銃眼のある入口がある。他の壁は7～8フィート（2.2～2.5m）で、それぞれに1つの銃眼がある。銃眼は小銃や軽機関銃に適している。内部にはY字型の跳弾防止壁があり（Y字の上部が入口に最も近い）、この内壁は屋根を支える役割も果たしている。24型は常に少なくとも12インチ（30cm ）の厚さの防弾基準で建設されたが、多くの場合、それよりも厚かった。[ 24 ] [ 25 ] [ 26 ]
砲弾に耐えられる厚壁型が導入されました。これは外寸が大きく、壁の厚さは36～50インチ（91～127cm）でした。この厚壁型は、トーチカ研究者によってタイプ29と呼ばれることもありますが、これは公式の名称ではありません。[ 27 ]スコティッシュ・コマンド・ラインのバリエーションでは、入口が長壁から移動され、2つのライフル銃眼が拡大されて、ブレン軽機関銃とボーイズ対戦車ライフルを並べて設置できるようになりました。[ 28 ]
ゴダルミングとアルバリーの間、サリー州のウェイ川沿いには、24型砲台の珍しい地域変種が見られる。建設業者の名前をとってモウレム・ドラムと呼ばれるこれらの砲台は、円形の外部型枠を用いて非常に厚い壁を作り上げている。内部構造は標準的な24型砲台と全く同じである。ほとんどは完全な円形だが、中には通常の24型砲台と同様に背面が平らな壁になっているものもあり、背面に2つの銃眼が設けられている。このタイプの砲台は現在25基が現存している。
タイプ24は最も一般的なタイプで、1724以上が現存していると記録されている。[ 20 ]
25型トーチカは、直径8フィート（2.4m ）の円形をした唯一のFW3設計である。壁の厚さはわずか12インチ（30cm ）で、内壁はなかった。小銃や軽機関銃に適した3つの銃眼と、低い窓のような小さな入口があった。この設計は波形鉄板で型枠された鉄筋コンクリートで作られており、波形鉄板の製造元にちなんでArmcoという通称で呼ばれていた。[ 29 ] [ 30 ] [ 31 ]
タイプ25は稀少で、現存する個体は約30個体と記録されている。[ 20 ]
26型は平面図が単純な正方形で、各壁の長さは10フィート（3メートル）です。片側にドアがあり、残りの3つの壁にはそれぞれ銃眼があり、場合によってはドアの隣にもう1つ銃眼があります。内部の壁はありません。まれに、1つの壁に2つの銃眼がある場合があります。銃眼は小銃または軽機関銃に適しています。壁は通常、防弾基準で約18インチ（46センチメートル）の厚さで構築されています。[ 32 ] [ 33 ] [ 34 ]
タイプ26には重要なプレハブ式バリエーションもあり、その型枠は内側と外側の両方で、鉄筋コンクリート柱に差し込まれたプレキャストコンクリートスラブによって構成されていた。型枠には現場でコンクリートが充填された。[ 35 ] [ 36 ]このトーチカは、プレハブ部品を製造したStent Precast Concrete Limitedという会社にちなんで「Stent」とも呼ばれていた。損傷によって構造を検査できる例を見ると、コンクリート充填には鉄筋がなかったようだ。[ 37 ]
タイプ26は珍しい。ステントプレファブリケーションタイプを含め、現存するものは140個記録されている。[ 20 ]
27型はFW3設計の中で最大級のものである。平面は八角形で、壁の高さは9 フィート9インチから11 フィート6インチ（3.0～3.5メートル）である。外壁の厚さは36インチ（91センチメートル）で、各面に小銃や軽機関銃に適した銃眼が設けられている。中央には空に開いた窪みがあり、軽対空陣地として使用できる。[ 38 ] [ 39 ] [ 40 ]
タイプ27はまれで、現存する個体は84個体と記録されている。[ 20 ]
28型はFW3設計の中で最大で、対戦車能力に特化した唯一のものです。平面はほぼ正方形で、前方の角は面取りされています。壁は長さ約20×19フィート（6.1×5.8メートル）で、厚さ約42インチ（107センチメートル）の砲弾耐性仕様で製造されています。非常に大きな前方銃眼があります。これは2ポンド対戦車砲またはホッチキス6ポンド砲を搭載するように設計されていました。砲の防盾が開口部をほぼ完全に覆います。通常、両側の壁には小銃または軽機関銃に適した銃眼があります。[ 41 ] [ 42 ] [ 43 ]
一見すると、28式機関銃は小型のビッカース機関銃陣地に似ているが、開口部がはるかに大きく、砲を出し入れしやすくするために後部に非常に大きな入口が設けられている。
28A型は重要かつ一般的な派生型であり、改良されていない28型よりも多く流通している。歩兵用チャンバーを側面に設けるため、28型よりも車幅が広く、前方には小銃や軽機関銃に適した銃眼が設けられている。これにより、28型が正面からの歩兵攻撃に対して脆弱であるという問題が解決された。
サリーにあるGHQラインの一部には、28式トーチカの歩兵用バリエーションが多数存在する。これらは28式トーチカと同じ大きさ、形をしているが、主銃眼がブレン軽機関銃用の銃眼に置き換えられており、側壁にもブレン軽機関銃用の銃眼、後壁には小銃用の銃眼が設けられている。
さらに、珍しい派生型として28A型連装砲があり、隣接する壁に2つの主砲用銃眼が設けられ、1門の主砲に対して2つの射撃位置が確保されている。また、隣接する2つの歩兵室も備えている。これらの砲台は主にサルハム渓谷に集中しており、南と西の両方から攻撃を受ける可能性があった。
砲の旋回角度は約60度に制限されていた。一般的に、これらのトーチカは対戦車壕越しの側面射撃や橋梁への射撃など、固定された射線に沿って射撃するために配置されており、そのような位置では砲の旋回角度が制限されていても実際には不利にはならない。一方、銃眼が小さいことで、砲と砲兵の保護性能が向上する。
タイプ28とその変種はかなり一般的で、現存するタイプ28が78個、タイプ28Aが209個、タイプ28の双子が19個記録されている。[ 20 ]

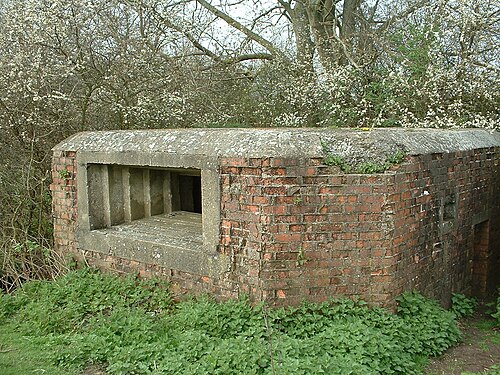

ビッカース機関銃トーチカは、基本的に平面図は正方形で、前方の角は面取りされている。壁の長さは14 フィート (4.3 m)で、通常は左右どちらかの入口を覆う独立した防爆壁がある。壁は36 インチ (91 cm)の砲弾耐性基準で建設された。内部の壁はない。大きな銃眼があり、内部には武器の三脚を取り付けるための台形のコンクリート製のテーブルがある。他の壁にはそれぞれ、小銃または軽機関銃に適した銃眼がある。[ 44 ] [ 45 ] [ 46 ]
それらはしばしば一対で配置され、多くの場合、土で覆われた状態で掘り込まれていた。
このタイプのビッカース機関銃陣地は珍しく、現存が確認されているのはわずか75基強だが、この基本型には多くの地域的なバリエーションが存在する。
野砲陣地には様々な種類があり、そのほとんどは28式トーチカの大型版に似ていた。現在も約50基が現存している。
カンチレバー式トーチカは、飛行場防衛のためにFC建設によって設計・建設されました。カンチレバー式の設計により、多少の防御力を犠牲にして、空挺部隊に対する全方位防御のための360°の銃眼が確保されました。中央の十字形の柱は跳弾防止壁として機能します。武器は360°旋回可能な管状のレールに取り付けられました。このタイプは、FCタイプ、マッシュルームタイプ、またはオーキントンタイプとしても知られています。このタイプの現存例は53基あります。[ 47 ]
菱形トーチカはイングランド北東部にのみ存在する。菱形トーチカは平面図では不規則な六角形であり、前面と背面の壁が他の壁よりもかなり長い。これにより、前方に向いた4つの銃眼を設けるスペースが確保される。背面の壁には2つの銃眼と入口がある。4つの短い壁にはそれぞれ1つの銃眼がある。内部には跳弾防止壁が縦方向に走っている。ライフルや軽機関銃で武装した歩兵用に設計された。[ 48 ]このタイプのトーチカは176例が現存している。[ 49 ] [ 50 ]
エセックス・ロゼンジは、同郡の防波堤に特有の構造物です。現在の防波堤を貫通しているため、「壁貫通型トーチカ」と呼ばれることもありますが、これは誤解を招く表現です。防波堤は戦後に嵩上げされ、元々その上に設置されていたトーチカは部分的に埋没してしまったからです。これらのトーチカは、大きく細長い八角形で、前面と背面に銃眼のある3つの面と、両端近くにそれぞれ2つの銃眼がある2つの長い側壁を備えています。片側には入口があり、ポーチが付属しています。前後の銃眼は左右対称になっており、両方向からの射撃を可能にすることで、内陸に侵入した部隊がトーチカを側面から攻撃したり迂回したりできないように設計されていました。内部には、室の全長にわたって大きな跳弾防止壁があり、前面にはT字型の断面がありますが、背面にはありません。入口が防波堤に埋没しているため、これらのトーチカの大部分は立ち入ることができません。このタイプのトーチカは36基が現存しています。[ 51 ] [ 52 ]
五角形のトーチカは飛行場内またはその近辺にしか見られないため、ほぼ間違いなく航空省の設計であるが、この考えを裏付ける図面は見つかっていない。形状は正五角形で、後部にAAMGウェルが追加されたバリエーションもある。サイズにも多少のばらつきがあり、最小のものは外壁の長さが約3m、最大のものは4.5mである。このばらつきは、飛行場にある一部の薄壁トーチカの壁が後に厚くなった結果かもしれない。一般的にターンブルマウントが装備されており、幅広い種類の武器を使用できる。AAウェル付きのバージョンには4つの銃眼があり、そうでないバージョンには各面の中央に5つの銃眼がある。これらのバリエーションのドアは、5番目の銃眼を収容するためにオフセットされている。[ 53 ]

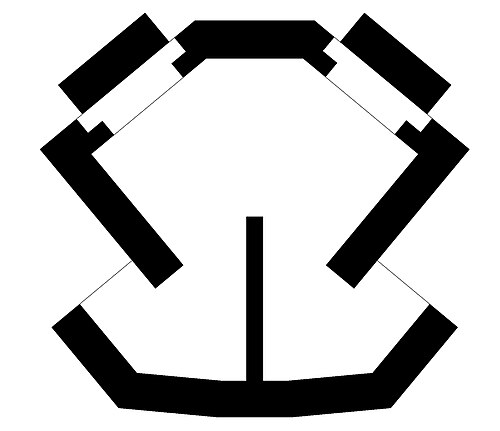

耳付きトーチカは、菱形トーチカと同様にイングランド北東部にのみ見られ、不規則な六角形の平面形状をしている。中型機関銃用の大きな銃眼が2つあり、銃眼の下の壁の基部には膨らみがあり、これは機関銃の冷却システムを収容するためのものと考えられている。内部には短い跳弾防止壁がある。
2 つの銃眼は互いに約 80° の角度で配置されており、トーチカの後ろへの射撃は不可能で、射角は約 180° です。この設計は、側面射撃を行うのに理想的な海岸上またはその近辺でよく見られます。銃眼と同じ方向に開口部がある入口が 2 つあります。このタイプのものは 16 個しか現存していません。[ 54 ] [ 55 ] [ 56 ] [ 57 ]
D型トーチカはノーサンバーランド特有のもので、その名前はD字型の平面形状に由来する。表面的には、正面に長さ約2mの同様の角度の面が3つあるため、タイプ24に似ている。しかし、側壁は非常に短く（約1m）、互いに平行で、銃眼はない。後壁は約5mの長さで、部分的に埋まっていない例では2つの銃眼がある。入口は後壁の中央にある。[ 58 ]英国防衛調査により、このタイプの現存例が17件確認されている。
リンカンシャーでのみ見られるこのタイプは、リンカンシャー三連装トーチカとして知られるようになった。基本的にはFW3タイプ23の改良型で、中央に開放型の軽対空陣地があり、両端に完全密閉型のベイがある。このタイプの現存例は44個ある。[ 59 ] [ 60 ] [ 61 ]
ドーバー・クワッド・トーチカは、幅の広い銃眼と張り出した屋根板を備えた、13フィート（4.0メートル）四方のトーチカです。この設計はイングランドのドーバー地域でのみ見られ、非常に高い指揮所によく見られます。 [ 62 ]一部の評論家の見解では、ドーバー・クワッドは劣悪な設計です。張り出した屋根板は、機銃掃射からある程度の保護を提供しますが、下からの跳弾が銃眼に入り込む可能性があり、いずれにしても銃眼は広く、十分な保護を提供しません。ドーバー港の戦略的重要性を考えると、これらは第二次世界大戦で最初に建設されたトーチカの1つであり、FW3の設計よりも前に作られた可能性がありますが、これに関する証拠はありません。[ 63 ]このタイプのトーチカは24基現存しています。
サフォーク・スクエアはその名の通り、サフォーク州特有のものです。これは長さ12フィート6インチの四角いトーチカで、タイプ26に似ていますが、やや大きく、壁の厚さは1フィート6インチと薄いです 。コンクリートブロックでシャッターが付けられているのが一般的で、正面に2つ、他の面にそれぞれ1つずつ銃眼があります。入口を保護する屋根付きのポーチが付いているものもあります。このタイプのトーチカは37基現存しています。[ 64 ] [ 65 ]
セクションポストは基本的に強化された塹壕陣地です。防弾基準で構築され、屋根がない場合もありますが、長く、多数の銃眼があります。主方向の銃眼の下には、木製またはコンクリート製の棚が取り付けられています。セクションポストの特定のサブタイプは、カモメの翼のようなW字型の平面図にちなんで名付けられたカモメ塹壕です。これらは主に飛行場で見られます。カモメ塹壕は21例、セクションポストは26例が現存しています。[ 66 ] [ 67 ]

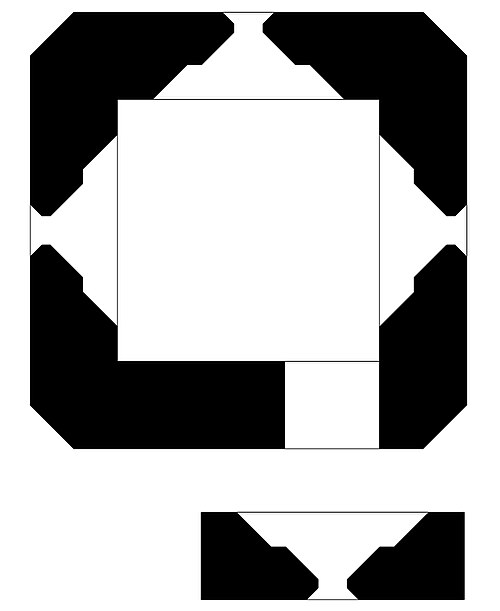

東部方面軍は作戦地域向けに様々な派生型を発注した。最も一般的なのは東部方面軍型と呼ばれるもので、ビッカースMMG陣地の歩兵用型である。この型は、正面3面にブレン軽機関銃用の銃眼があり、入口は側面ではなく背面にあり、非常に厚い防爆壁で覆われている点で、通常のタイプと異なる。これらは東部方面軍の主要戦線沿いのエセックス州とサフォーク州で最も多く見られ、現在も64両が現存している。
2 番目に一般的な変種は、英国防衛調査で一貫してタイプ 27と誤って識別されており、そのタイプの六角形変種が存在するという誤解につながっています。トーチカは実際には中央に対空砲台があり、壁の厚さが 3フィート 6 インチの拡大されたタイプ 22 です。[ 68 ]国立公文書館の文書では、このタイプは図面 CRE 1113 と呼ばれています。中央の対空砲台がないこのタイプの変種も存在します。別の変種タイプ 22は図面 CRE 1094 と呼ばれています。これは実質的に CRE 1113 の薄壁バージョンで、 壁の厚さは 1 フィート 6 インチです。これらのタイプは主にストゥール川の停止線沿いで見つかり、113 が現存しています。
参照されている別のバリエーションは、CRE 1116 図面です。これは実際には6Pdr 用に設計されたType 28Aと外観上区別がつきません。主な違いは、主砲室と歩兵室の間の仕切り壁が省略されていることです。[ 69 ]
王立兵器工場（ROF）と補給廠は戦争遂行に不可欠であり、敵の地上攻撃に対して脆弱であると考えられていたため、トーチカで保護されることが多かった。大規模な工場では標準的なFW3型が使用されたが、小規模な工場では特殊なタイプが使用された。これらは小型の平屋根の四角いトーチカで、通常は少なくとも3面に特徴的な細長い銃眼が設けられていた。扉は通常低く、防爆壁で保護されていた。サマセット州ノートン・フィッツウォーレンなどでは、トーチカの上部に梯子でアクセスできる対空砲陣地が設けられた。狭い銃眼は位置と大きさから射撃陣地として使用するのが困難であったため、いくつかの場所ではより標準的な小銃用の銃眼に置き換えられた。細長い銃眼は、これらのトーチカが主に警備所または射撃監視所として意図されていたことを示唆しているが、攻撃を受けた場合には防御陣地としても機能したであろう。通常は約8 フィート四方だが、国によって大きさに多少のばらつきがあり、2、3人の男を収容できる。[ 70 ]このタイプのトーチカは、かつてのROFの跡地が住宅や工業用地として再開発されているため、おそらく最も危険にさらされている。約30基がまだ残っている。[ 71 ]
ノーコンは、民間の商業事業として製造した会社にちなんで名付けられた小型の円形トーチカでした。直径6フィート（1.8m ） 、高さ4フィート（1.2m ）のコンクリートパイプで作られ、壁は4インチ（10cm ）の非補強コンクリートで、いくつかの切り込みの入った銃眼がありました。トーチカの設計の中で最も危険で、安価で、粗悪なものだったと言われています。[ 72 ]製造が速いことが最大の利点でした。コンクリートは約24時間で硬化するため、1日に約20個製造することが可能でしたが、実際に建設されたものはごくわずかでした。標準モデルには屋根がなく、[ 73 ]木材と波形鉄板、土で屋根が作られたものもありました。土嚢を使用することで追加の保護が提供されました。このタイプのものは27個しか残っていません。[ 74 ] [ 75 ]
ラック機関銃陣地（またはラックトーチカ）はジェームズ・ラックによって設計され、プレハブ部材、舗装板、土嚢、突き固め土で作られました。[ 78 ] [ 79 ] [ 80 ]ラック機関銃陣地はリンカンシャーとイングランド東海岸沿いで比較的広く使用されていましたが、[ 81 ]現在では極めて希少で、現存するものはごくわずかです。[ 82 ] 英国防衛データベースには5つのラック機関銃陣地の記録がありますが、現存するのはそのうち2つだけと考えられています。[ 83 ]
飛行場を防衛する必要性は特別な問題を引き起こした。飛行場は広大な開けた場所であり、地上の構造物は航空機にとって危険となる。解決策の一つがピケット・ハミルトン要塞であった。これは航空機が運用されている間は地上レベルまで下げられ、必要に応じて油圧機構によって上昇するように設計されていた。要塞には軽機関銃を持った2人の乗組員が配置されていた。屋根のハッチから出入りできた。要塞は浸水しやすく、戦争中に開発された大型航空機の重量を支えるには十分な強度を持っていなかった。このタイプの要塞は48基現存しているが、そのうちのいくつかはもはや元の場所にはない。[ 84 ] [ 85 ] [ 86 ] [ 87 ]
金属製の砲塔が360度回転し、その上に鉄とレンガで覆われた塹壕が設置されたトーチカ。前面の銃眼（シャッターでさらに保護されている）または屋根の円形の開口部から軽対空射撃を行うために機関銃を発射するように設計されていた。製造元によると、地上防衛または対空射撃のいずれの場合でも、ビッカース、ブレン、ホッチキス、ルイス機関銃、または地上防衛用のボーイズ対戦車ライフルまたはライフルグレネードに適しているとのことだった。武器の変更には適切なブラケットの選択が必要だった。[ 88 ]陸軍はこの設計を好まなかったため、ほとんどが飛行場に設置された。[ 89 ] [ 90 ]
砲塔は、AH ウィリアムズが VTR フォード大佐とウィリアムソン中尉と共同で設計した。ウィリアムズは、砲塔が製造されたチェスターのソルトニーにあるラストプルーフ メタル ウィンドウズ カンパニーのマネージング ディレクターであった。[ 88 ]同社は1939年以来、主に特許取得済みの亜鉛メッキ処理を使用して海軍省向けの弾薬箱を製造する戦争関連の仕事に従事していた。[ 91 ]
砲塔には2人、必要に応じて3人の兵士が駐屯しており、内部には折りたたみ式の座席があった。[ 88 ] 1人の兵士が砲塔を回転させることができたが、砲塔はローラーベアリングで支えられており、 動かすには15ポンドの力が必要だった。[ 88 ]
製造元によると、4人の作業員が2時間で陣地を掘り起こし、砲塔を発射準備完了の状態に組み立て、30分で完全に撤去できるとのことだった。[ 88 ]費用は約125ポンドだった。[ 88 ]
アラン・ウィリアムズ砲塔は200基近く製造され設置されたが、戦後に金属が回収されたため、現存するのはわずか33基である。[ 92 ] [ 93 ]現存が確認されているものには、エセックス州ノース・ウィールド要塞に2基、ダックスフォード帝国戦争博物館に展示されている1基（エセックス州の村から回収）、ドーセット州タインハム近郊のウォーバロー湾に1基、ドーセット州シーコムに1基、ノーフォーク州ホルトのベイフィールド・ホールの敷地内に地上にあるがスライドドアが欠落している1基、ノーフォーク州クレイ・ネクスト・ザ・シーの防波堤に1基、ノーフォーク州コックリー・クレイに2基、ワイト島ベムブリッジ要塞に2基などがある。プリムストック採石場に1基あり、採石用の爆風シェルターに改造されました（現在はイェルバートン近郊の旧第二次世界大戦時のRAFハロービア飛行場にあるナイトストーン・ティールームに移設されています[ 94 ]）。デボン州エクスマス海岸に1基あり（ドックから移設）、ウェールズのビルス・ウェルズ戦争記念碑に1基、ノーサンプトンのサイウェル航空博物館に2基展示されています。カーナーヴォン近郊の旧RAFランドウログに1基、RAFディッシュフォースに1基あります。
テット砲塔は、発明者のHLテットにちなんで名付けられ、サリー州のバーブリッジ・ビルダーズ社によって民間の商業事業として製造されました。これは、ボールレースに取り付けられた回転式コンクリート砲塔で構成されており、簡単に回転させることができました。砲塔はピットの上に設置され、初期の設計では、ピットは直径4フィート（1.2m ）の標準的なコンクリート パイプで形成されていました。[ 95 ] [ 96 ]
5つの例しか残っていないと考えられており、すべて旧RAFホーンチャーチにあったが[ 95 ] 、2014年にノースノーフォークのドッキングで保存状態の良い2つの例が再発見された[ 97 ] 。
スピゴット迫撃砲陣地は屋根がなく、レンガやコンクリートで構築されている場合もあれば、単純な土塁で補強されている場合もあった。その特徴は、中央のコンクリート製台座にステンレス鋼製の杭（60年以上経っても錆びない）が打ち込まれていることである。この台座は、ブラッカー・ボンバードと呼ばれるタイプのスピゴット迫撃砲のためのもので、戦車と人員の両方に対して、それぞれ約100ヤード（90メートル）と500ヤード（460メートル）の射程で有効であった。[ 98 ]

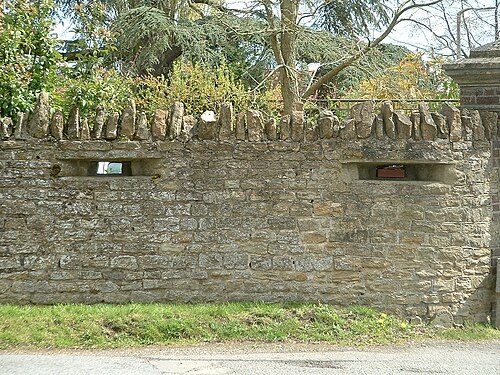

既存の厚い壁と頑丈な建物は、トーチカの代わりとしてすぐに利用でき、銃眼を追加するという簡単な方法で防御陣地に改造されたものも多かった。防御力に多少の不足があっても、利便性と完璧なカモフラージュで補われた。[ 99 ]ハンプシャー州ボーリューでは、既存の酪農貯蔵庫の壁を厚くし、窓のサイズを銃眼に縮小し、外側の元の窓をカバーとして残すことで、要塞として使用できるよう強化された。
トーチカやその他の野戦防御施設の慎重な隠蔽に関する詳細な指示が与えられ[ 100 ]、すべてのトーチカは偽装されていた。多くは地面に掘られたり、生け垣や丘の斜面に埋め込まれたりして、できるだけ低いシルエットになるように作られていた。また、屋根や側面に土が積み上げられていたものもあった。輪郭をぼかすために、迷彩塗装や迷彩ネットが使用された[ 101 ] 。地元の材料が使用された。海岸の砂で作られたコンクリート、海岸の小石の覆い、近くの崖の石などは、時間の節約になるだけでなく、防御施設が背景に溶け込むのを助けることで偽装にも役立った[ 102 ] 。

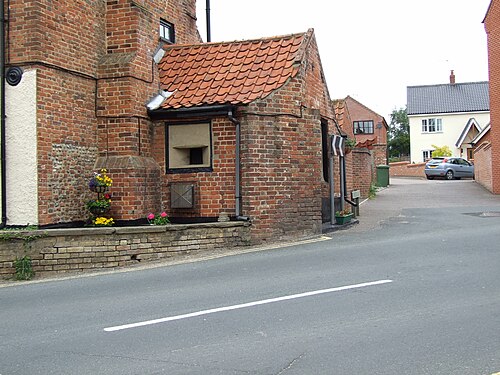

芸術家のローランド・ペンローズ（『ホームガード迷彩マニュアル』の著者）[ 103 ] 、スタンリー・ウィリアム・ヘイター、ジュリアン・トレベリアン、その他多くの人々が防御施設の隠蔽に携わった。[ 104 ]市街地では、トーチカは隣接する建物の一部に見えるように偽装され、注意深く合わせられ、屋根が取り付けられて、まるで最初からそこにあったかのように見えた。極端な場合には、既存の建物の中に建設された。
トーチカの中には、干し草の山、使われなくなった小屋、海辺の売店、バス停の待合所、鉄道の信号所など、全く異なる無害な建造物に似せて巧妙に作られたものもあった。偽装を助けるために、トーチカにダミーの傾斜屋根を取り付けることも珍しくなかった。[ 105 ] [ 106 ]これらの偽装の中には、奇抜なものもあった。[ 107 ] [ 108 ]
場合によっては、鉄筋コンクリート製の屋根を彫刻することで、トーチカ特有の形状が上空から目立たないように工夫されていた。
サマセット州トーントンの防衛線の一部では、資材不足のため、6つのトーチカが牛糞と泥を混ぜたもので覆われ、その上に藁が敷かれて自然な隠蔽物として利用された。アクスター近郊では、四角いトーチカがロマのキャラバンに偽装された。夏の間は、藁で作られた案山子の「家族」と馬がキャラバンの周りに適切に配置され、実際には有人トーチカであることを視覚的に隠蔽した。
イギリスの固定防衛施設の大部分は破壊された。この過程は戦争終結前から始まっていた。塹壕や掩蔽壕は埋め立てられ、銃眼は修復され、木材や金属は再利用された。
補償金に加え、これらの構造物の建設に土地を使われた農民たちは、戦後、溝や塹壕を埋め立て、トーチカを撤去する作業に対して報酬を受け取った。今日では対戦車壕の痕跡はほとんど残っていないが、当時はあらゆる要塞の中で最も目立つものであったに違いない。一部は、畑の排水路や境界線として、大きく損なわれながらも残っているが、その他は作物の生育痕としてしか見ることができない。
今日では、コンクリート以外のイギリスの防衛施設を見つけるのは非常に稀である。戦争直後は、実際には起こらなかった戦いの残骸を保存するよりも、もっと差し迫った問題があった。数十年間、ペベンジー城（新しい要塞が建物の歴史の一部と見なされていた）を除いて、何かを意図的に保存すべきだという提案さえなかった。[ 109 ]
年月が経つにつれ、浸食と近代的な建設によって多くの建造物が破壊されました。海岸では、要塞が海に崩れ落ちたり、建設された砂の中に沈んだりしました。[ 110 ]また、他の建造物は道路改良によって失われたり、他の近代的な開発のために取り壊されたりしました。残っているものの多くは、放置と自然の力によって、第二次世界大戦中よりも大きなカモフラージュ効果を得ています。[ 111 ]
戦争から数年後、記憶は薄れ、人々の間では、容易に目にすることができるわずかなトーチカやその他のコンクリート構造物が、イギリス防衛のために行われたすべてであり、その目的は士気を高めることだけであり、ドイツ軍の攻撃に抵抗する現実的な希望はなかった、という思い込みが広まった。[ 112 ] BBCのシットコム「Dad's Army」に象徴されるように、ホームガードさえも一種のジョークと見なされるようになった。しかし、今日見られるものは、非常に短期間で実施された大規模な要塞化計画の最も目に見える堅牢な遺構にすぎない。[ 113 ]
現存する戦時中の記録はかなり不十分だと考えられており、どれだけのトーチカや関連する強化された野戦防御施設が残っているのか、あるいはそもそもどれだけ建設されたのかさえ、誰も確信が持てなかった。1970年代後半、ジャーナリストのヘンリー・ウィルズはこのテーマの研究を開始し、最終的に1985年に『トーチカ：英国の防衛に関する研究』を出版した。 [ 114 ]国民と専門家の両方の関心が高まり、地方調査が実施された。これらの調査は、1995年から2002年にかけて行われた英国防衛プロジェクトで最高潮に達し、既知のすべての軍事防衛施設を記録しようと試みた。[ 115 ] [ 116 ]この調査やその他の調査から、英国では約28,000のトーチカやその他の強化された野戦要塞が建設され、そのうち約6,500が現存していると推定されている。[ 117 ]このプロジェクトでは、多くの関連記録も発見された。[ 20 ]
多くのトーチカには新しい用途が見出されている。内部が広く、後部入口が大きいタイプ28は、おそらく最も再利用に適しており、農場や庭では牛舎や物置として利用されている。その他、より独創的なトーチカの用途としては、パブの地下室、女性用トイレへの改造、野外劇場のチケット売り場などが挙げられる。[ 111 ]
トーチカの中にはコウモリのねぐらに改造されたものもあります。しっかりと掘られていて壁が厚いトーチカは自然に湿気があり、コウモリが冬眠する際に必要な安定した温度環境を提供します。少し手を加えるだけで、適切なトーチカをコウモリ用の人工洞窟に改造することができます。[ 118 ] [ 119 ] [ 120 ]
