ライフル手榴弾

ライフル手榴弾は、ライフルベースの発射装置を使用して、手で投げた場合よりも長い有効射程距離を可能にする 手榴弾です。

ライフルに搭載された発射装置で手榴弾を投射する手法は、第一次世界大戦と第二次世界大戦中に初めて広く使用され、現在まで続いています。現在、「ライフル手榴弾」という用語は、高性能爆薬、破片、対戦車弾頭、衝撃、発煙、焼夷、照明弾ミサイルなど、さまざまな種類のペイロードを包含しています。

歩兵の火力支援の役割において、ライフル手榴弾は主にグレネードランチャー（通常はライフルに取り付けられる）と使い捨ての対装甲ロケットの組み合わせに取って代わられました。

ライフル銃への手榴弾の応用は18世紀頃に始まり、フリントロック式マスケット銃の銃身にカップ型の発射装置が取り付けられ、空砲の力で手榴弾が発射されるようになった。^[1] 20世紀初頭、日露戦争の旅順港の戦いで日本の天沢大佐がライフル銃で発射する手榴弾の実験を行い、このアイデアはスペインでも採用されたが、第一次世界大戦の塹壕戦で初めて広く使用されたのはフランスであった。^[2]

1908年、フレデリック・マーテン・ヘイルはロッドグレネードの特許を取得した。^{[3] [4]}「単純なロッドが特殊なグレネードに取り付けられ、標準的な軍用ライフルの銃身に挿入され、空砲を使用して発射された。」^{[4] [3]}イギリスはすぐにはこのアイデアを採用せず、ライフルグレネードを持たずに第一次世界大戦に参戦した。^{[3] [5]しかし、}塹壕戦が始まるとすぐに、ライフルグレネードが突然必要になった。イギリス政府は一時的な解決策として、ロッド付きNo.2グレネードを購入した。 ^[5]

1915年までにヘイルズはNo.3を開発し、これは一般にヘイルズライフル手榴弾として知られている。^[6]ヘイルズ手榴弾は第一次世界大戦中ずっと改良され、信頼性が高まり製造しやすくなった。しかし、手榴弾の生産は遅かった。イギリス軍はロッド手榴弾を前線に早く届けるために、ミルズ爆弾のロッド付きバージョンも製造した。

ロッドグレネードの発射は単純な方法ではあったが、「ライフルの銃身とライフル自体に極度の負担がかかり、命中精度の低い火器としてはすぐに役に立たなくなったため、グレネード発射専用のライフルが必要になった。このため代替手段が模索され、第一次世界大戦後期にカップランチャーが再び登場した」。^{[4]第一次世界大戦後、ロッド型ライフルグレネードは時代遅れとされ、残っていたヘイルグレネードはカップランチャーを介してライフルから発射される}ガスチェック装備のミルズボムに置き換えられた。

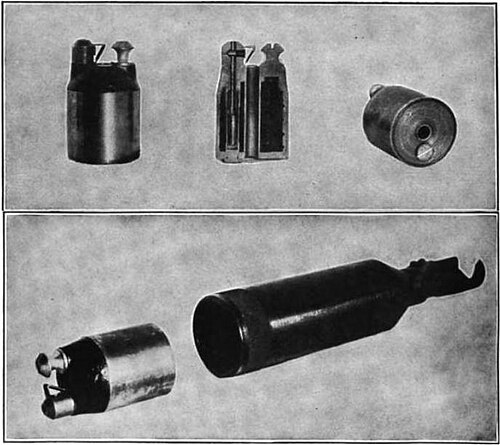

フランスの手榴弾は、発明者のヴィヴェンとベシエールにちなんでVB手榴弾と名付けられ、特殊なアダプターと標準の薬莢を使用して標準的な軍用ライフルから発射され、有効射程は約 175 から 200 ヤード (160 から 183 メートル) でした。手榴弾は中央が空洞になっており、弾丸が通過できる一方、銃口の爆風は発射装置によって捉えられ、手榴弾の推進に使用されました。弾丸は手榴弾の本体を通過した後、小さなプレートに当たり、雷管に点火しました。次に、手榴弾の導火線に点火し、爆発までに 8 秒の遅延が設けられました。肩から発射することもできましたが、手榴弾を装着したライフルの反動が強くバランスが悪いため、ライフルの銃床を地面に置き、適切な角度で保持するか、三脚に載せて発射するのが一般的でした。ライフル手榴弾は攻撃にも、特に土嚢で強化された機関銃陣地への攻撃にも防御にも役立った。ライフル手榴弾を装備した8人の兵士は1分間に150発の弾丸を発射することができ、攻撃者の戦線を分断する強力な集中砲火となった。^{[7] [8] [9] [10]}

第一次世界大戦に参戦したアメリカは、VB手榴弾の採用を試みたが、あまり成功しなかった。フランスとアメリカの軍用弾薬の口径の違い（8 mm（0.31インチ）対7.62 mm（0.300インチ））により、手榴弾はより小さな穴で再設計する必要があったが、弾丸の設計の違いにより、それでも確実に機能するには不十分であった。アメリカの弾丸は手榴弾の中でしばしば砕け散り、このためVB派生の手榴弾の設計は1918年5月に廃棄された。^[8]

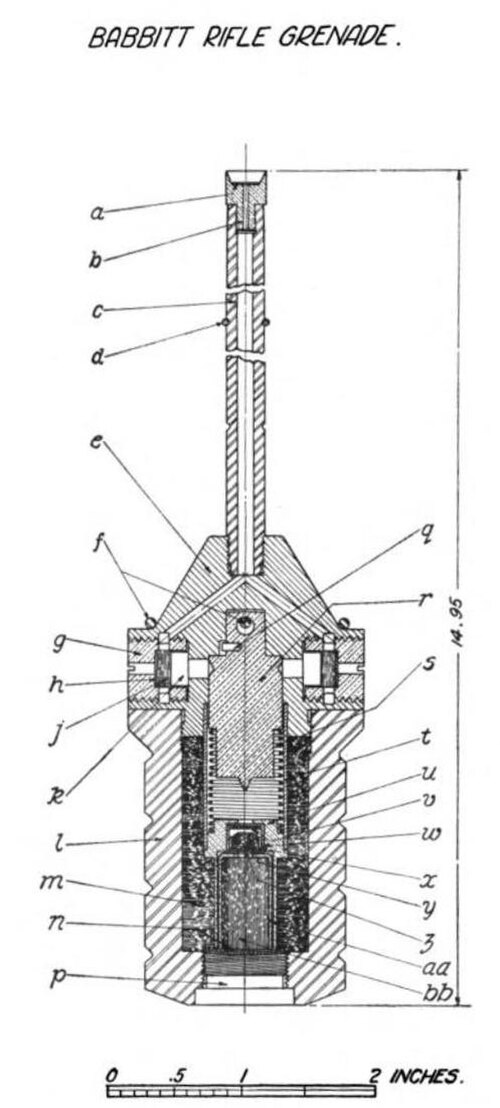

ライフル手榴弾に関する米国の次の試みは、改良された棒状手榴弾に戻って開発することだった。米国兵器局の EB バビット大佐が開発したバビット手榴弾は、手榴弾の後部から突き出た長い柄を使用し、これをスプリングフィールド 1903ライフルの銃身に滑り込ませ、特殊な空薬莢で発射した。柄には多数の溝と分割リングが設けられており、これによって手榴弾をライフルの銃口に一定の距離滑り込ませるように設定できた。柄が途中までしか挿入されていない場合は、発射時の薬室圧力が低下し、手榴弾の発射距離が短くなった。45 度の角度で発射した場合、射程は 50 ～ 300 ヤード (46 ～ 274 メートル) であった。ライフルを80度に傾けると、15ヤード（14メートル）という短い距離でも発射が可能になった。手榴弾を推進する力を与えることに加えて、発射されたガスは茎の空洞を通って導かれ、手榴弾を起爆させる力も与えた。起爆すると、手榴弾には衝撃で手榴弾を爆発させる重いプランジャーが付いていた。^{[11] [12]}

第一次世界大戦後、ライフル手榴弾はライフルから発射されたときの有効性を高めるために着実に改良されていきました。

1928年、イタリア軍は、通常のカルカノ6.5mmカービン銃の側面にボルトで固定された珍しいカップ型の38.5mm（1.52インチ）ライフルグレネードランチャー、モシェット・ディ・ファンテリアMod. 91/28コントロンボンチーノを採用した。使用時には、ライフルのボルトが外され、ランチャーのチャンバーに取り付けられた。^[13]ライフルは銃床を先にして地面に置かれ、グレネードがランチャーの銃口に装填され、標準的なライフル弾がグレネードランチャーのチャンバーに装填された。^[13]発射されると、弾丸は捕捉され、薬莢の首が膨張し、ガスが4つの穴からランチャーの銃身に流れ込み、グレネードを発射するのに必要なエネルギーを提供した。^[13]グレネードが発射されると、チャンバーが開き、使用済みの薬莢が排出され、弾丸が落下した。^[13]ライフルのボルトを交換する必要があったため、ボルトを交換するまでライフルは使用できず、これは時間がかかり面倒な作業だった。ボルト交換の手順により、戦闘中にライフルのボルトが紛失し、武器が完全に使用できなくなる可能性もあった。その結果、この設計は他のどの国にも採用されなかった。今日では、これはM203などの現代のアンダーバレルグレネードランチャーの初期の、たとえ失敗に終わったとしても先祖と見なすことができます。

日本軍は戦争と戦争の合間にライフルや手投げ擲弾の実験を続け、ほぼ普遍的な適応性を持つ破片手榴弾のファミリーを採用した。1931年に導入された91式破片手榴弾は、手で投げたり、カップ型擲弾発射器（100式）から発射したり、軽量の迫撃砲のような投射器（89式擲弾発射器、または膝迫撃砲）で発射したりすることができた。^[14]または尾翼アセンブリを取り付けてスピゴット型ライフル擲弾発射器から発射することができた。

栓型擲弾発射器は、日本海軍の特別陸戦部隊が対戦車（中空炸薬）のフィン付き擲弾を発射するために使用されました。また、尾翼アセンブリを取り付けた 91 式手榴弾の推進にも使用されました。これらの手榴弾は、尾翼アセンブリに木製弾丸の発射薬莢が収納されていました。薬莢はライフルから発射され、木製弾丸は尾翼アセンブリに捕らえられ、手榴弾を発射して作動させます。これらの発射器には番号が付けられておらず、生産数は不明で、栓型擲弾発射器の例はほとんど見られません。

1939年、日本は89式擲弾発射装置を導入した。91式破片手榴弾には推進剤ベースと時限信管が取り付けられていた。接触しても爆発せず、飛行中に信管に点火するように設計されていた。手榴弾発射機構内の弱いクリープスプリングにより、発射時に撃針が後方に投げ出され、7～8秒の遅延で時限信管に点火する。このシステムを使用すると、91式手榴弾はジャングルの掩蔽物や小さな開口部を通して発射することができ、手榴弾が目標に向かう途中で物体に当たった場合でも早期爆発の危険がなかった。^[15] 89式は1人で発射することもできたが、通常は3人の乗組員で運用され、1分間に約25発の発射速度を達成できた。^[16]

1939年、日本軍は三八式と九九式有坂銃用の一〇〇式擲弾発射器も導入した。これは標準的な九一式と九九式の手榴弾を発射する。この発射器は、一般的なカップ型ではなく、ガストラップ方式を採用している点でやや変わっている。つまり、余分な推進ガスを排出して、銃身からオフセットしたカップから擲弾を発射する銃身延長部を組み込んでいる。これには、標準的な小銃の薬莢を標準的な手榴弾と一緒に使用できるという利点があり、重量が増加して効率が低下するという代償を払って、ロジスティクスを簡素化できる。有効射程は約100ヤード（91メートル）である。^[17]

1940年、イギリスは第二次世界大戦中に最初の対戦車手榴弾であるNo.68対戦車手榴弾を実戦投入した。これは、成形炸薬または対戦車用高性能爆薬（HEAT）タイプの弾頭を備えた最初の対戦車兵器の1つであった。弾頭の設計は単純で、1940年には52mm（2.0インチ）の装甲を貫通することができた。^[18]単純なフィンにより空中である程度安定し、衝突時に爆発した。

1942年、第一次世界大戦中に設計されたライフルグレネードランチャーモデルに基づいて開発された、 Gewehrgranatengerät または Schiessbecher (「射撃カップ」) と呼ばれる取り付け可能なライフルグレネードランチャーが導入されました。30 mm (1.2 インチ) Schiessbecher カップ型ライフルグレネードランチャーは、どの Karabiner 98k にも取り付けることができ、以前のすべてのライフルグレネードランチャーモデルを置き換えることを目的としていました。ライフルグレネードランチャーは、最大 280 m (306 ヤード) の距離で歩兵、要塞、軽装甲車両に対して使用できました。これらのさまざまなタスク用に、1,450,113 台が製造された Schiessbecher ライフルグレネードランチャー用に、特別な推進カートリッジを備えたいくつかの特殊な手榴弾が開発されました。ライフルグレネード推進カートリッジは、木製の発射体を銃身からライフルグレネードに向けて発射し、命中すると自動的にライフルグレネードを始動させる。シースベッチャーは、カラビナ98a、G98/40、StG 44、FG 42に搭載可能であった。

日本軍は、ドイツのシースベッヒャー擲弾発射機の派生型も採用した。二式小銃擲弾発射機は、三八式小銃と九九式小銃に装着して特殊な中空炸薬擲弾を発射できるようにするものだった。この発射機用に 2 種類の擲弾が製造された。30 mm (1.2 インチ) 擲弾と、それより大きな 40 mm (1.6 インチ) 擲弾で、どちらも二式と呼ばれている。発射機は銃身の端に取り付けられ、締め付け装置で固定される。擲弾の発射には、特殊な圧着空包または木製の弾丸が使用される。

第二次世界大戦の直前、米国はスピゴット型22 mm ライフル グレネード ランチャーを採用しました。これらの 22 mm (0.87 インチ) ランチャーは、取り外し可能なアダプターの形でライフルの銃口に取り付けられます。ほとんどのライフル グレネードと同様に、ライフルのチャンバーに挿入された空薬莢によって発射されます。22 mm (0.87 インチ) グレネードには、M9 ライフル グレネードのような強力な対戦車弾から、 M1 グレネード アダプターのような端に破片手榴弾が取り付けられた単純なフィン付きチューブまであります。「22 mm (0.87 インチ)」は、ランチャーのスピゴットにフィットするベース チューブの直径を指し、弾頭セクションの直径を指すものではありません。弾頭セクションの直径ははるかに広いです。

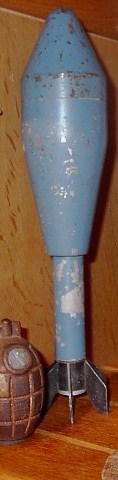

第二次世界大戦後、多くの国が22mm（0.87インチ）スピゴット型発射装置と、成形炸薬または対戦車用高性能爆薬（HEAT）弾頭を搭載した対戦車ライフルグレネードを採用した。特にベルギーのENERGA対戦車ライフルグレネードの設計は西側諸国で広く採用された。これらの戦後の設計には「標準」タイプがあり、ライフルのチャンバーに挿入された空薬莢によって発射される。そして、より新しい「弾丸トラップ」タイプと「シュートスルー」タイプは、その名前が示すように、実弾を使用する。^[19]

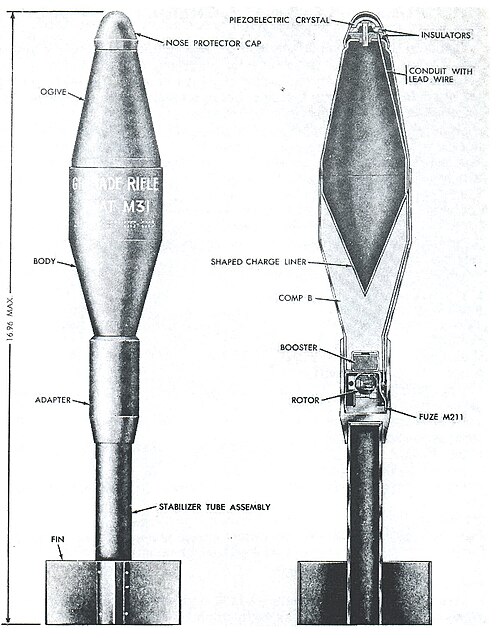

M31 HEATライフルグレネードは、1950年代後半に設計されたフィン安定型対戦車ライフルグレネードで、朝鮮戦争中に緊急の応急措置として米陸軍と米海兵隊に採用されたベルギーのENERGAライフルグレネードに代わるものである。ENERGAと比較すると、M31はわずかに軽量で、弾頭の直径も小さく、75 mm（3.0インチ）対66 mm（2.6インチ）である。M31の貫通力は、鋼鉄の装甲板に対して200 mm（7.9インチ）と推定されており^{[20] [21]}、コンクリートに対してはその2倍の貫通力がある。

弾丸トラップライフルグレネードは、戦後、フランスのAC58対装甲グレネードとAPAV40多目的グレネードに代表されるように、ますます人気が高まった。22 mm（0.87インチ）ライフルグレネードランチャーはさらに簡素化され、ライフル自体の不可欠な部分となった。現在のNATOライフルはすべて、アダプターを使用せずにフラッシュハイダーからSTANAG 22 mm（0.87インチ）ライフルグレネードを発射することができる。 ^{[引用が必要]}

1960年代後半から1970年代前半にかけて、ライフルグレネードとその発射装置は、 M72 LAW（軽対戦車兵器）などの使い捨ての単発ロケットランチャーや専用の40mmグレネードランチャーに徐々に置き換えられていった。アメリカ軍で初めて登場したこれらの40mmグレネードランチャーは、M79グレネードランチャーのように、一般に独立した武器の形をとっていた。または、 M16ライフルに取り付けられたM203グレネードランチャーのように、アサルトライフルの銃身下に取り付けられていた。

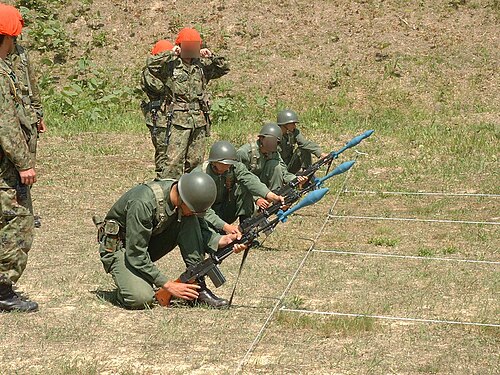

今日では、サイモン式突破手榴弾、IMIリファイム、FNハースタル・テルグレン、日本の06式先進手榴弾など、ライフル手榴弾のコンセプトが復活している。これらの手榴弾は、特別に訓練された擲弾兵ではなく、一般のライフル兵が使用できるように設計された。例えば、MECARライフル手榴弾にはシンプルな弾道照準器が装備されており、有効射程は300メートル（980フィート）である。^[22]

現代の諸兵科連合の教義では、歩兵部隊には一定の割合の擲弾兵、つまりグレネードランチャーまたはライフル/グレネードランチャーの組み合わせを装備した兵士がいるべきであると定められています。この教義に対する批判は、グループ内の擲弾兵が無力化されるかグループから分離されると、グループは重火力支援としてのグレネードランチャーを完全に失うことになるというものです。ライフルグレネードを追加することで、各兵士は少数のライフルグレネードを装備することになり、各兵士が何らかの形で重火力を持つことができます。しかし、これらのライフルグレネードはすべて兵士の戦闘負荷に追加の重量を加えるため、結果として兵士は携行するライフル弾の量を減らさなければなりません。たとえば、現代のフランスのAC58「弾丸トラップ」ライフルグレネードの重量は0.5 kg (1.1 lb)で、装填済みのM16 STANAGマガジンに相当します。

AK-47には、ソ連の標準的なRGD-5手榴弾を使用するカラシニコフカップ型グレネードランチャーを搭載できる。スープ缶型のランチャーはAK-47の銃口にねじ込まれる。 ^[23]最大有効射程距離は約150メートル（490フィート）。^[24] M16には催涙ガス手榴弾を発射するために使用される同様の装置がある。^[25]

2021年4月10日、ミャンマーの抗議活動中に、治安部隊はバゴー町で少なくとも82人の抗議者をライフル手榴弾で殺害した。^{[26] [27]}

ロッド型ライフル手榴弾は、ベースに金属ロッドが取り付けられた標準的な手榴弾です。第一次世界大戦前に開発されました。使用方法:

1. ロッド型ライフルグレネードを標準ライフルの銃身に挿入する
2. 特殊な空包をライフルのチャンバーに挿入する
3. ライフルの銃床を地面に置く
4. 片手で手榴弾の安全スプーンを持ちながら、もう片方の手で安全ピンを取り外します。
5. ライフルのグリップに空いている手を置き、発射の準備をします
6. 手榴弾の安全スプーンを放し、その手を素早くライフルの前部ストックに置き、すぐにライフルを発射する。

兵士が手榴弾をすぐに発射しなければ、弾は時間切れとなり爆発する。後に、ロッド手榴弾を繰り返し発射するとライフルの銃身に損傷を与えることが判明し、ロッド型ライフル手榴弾は好まれなくなった。

カップ型ランチャーは、第一次世界大戦中にロッド型ライフルグレネードに取って代わりました。このスープ缶型のランチャーはライフルの銃口に取り付けられます。カップ型ランチャーは、標準的な手榴弾または専用のカップ型グレネードを発射できます。使用方法:

1. カップランチャーに手榴弾を挿入します。標準の手榴弾を使用する場合は、安全ピンを取り外します。カップは発射されるまで安全スプーンを所定の位置に保持します。
2. 特殊な空包をライフルのチャンバーに挿入する
3. ライフルの銃床を地面に置き、その位置から発砲する

カップ型ランチャーには、標準的な手榴弾を使用できるという利点があります。しかし、手榴弾を発射するためにはライフルのチャンバーに空薬莢を装填する必要があるため、戦闘では扱いにくいことが判明しました。この難しさから、フランスの「ヴィヴィアン・アンド・ベシエール」シュートスルー手榴弾 (または VB 手榴弾) が開発されました。名前が示すように、これらの手榴弾では標準的な球形弾を使用できます。VB 手榴弾には中央に穴が開いており、そこから標準的な弾丸が通過します。これにより手榴弾が武装し、膨張したガスによって手榴弾が発射され、8 秒後に手榴弾が爆発します。これにより、手榴弾を発射するために特別な空薬莢を用意する必要がなくなります。使用方法:

1. VBグレネードをカップ型ランチャーに挿入する
2. ライフルの銃床を地面に置き、その位置から発砲する

22mm 型ライフル グレネード ランチャーは、第二次世界大戦前に開発されました。このタイプのランチャーはライフルの銃口に取り付けられ、強力な対戦車弾から、端に破片手榴弾が取り付けられた単純なフィン付きチューブまで、さまざまなライフル グレネードを使用できます。これらのライフル グレネードには、ライフルのチャンバーに挿入された空薬莢によって発射される「標準」タイプと、実弾を使用できる「弾丸トラップ」タイプおよび「シュート スルー」タイプがあります。最新の 22mm ライフル グレネードはすべて、着弾すると爆発します。すべての標準装備の NATO ライフルは、アダプターを使用せずに、一体型のフラッシュ ハイダーから STANAG タイプ 22mm ライフル グレネードを発射できます。フランスのAPAV40などの現代の弾丸トラップライフル手榴弾は、兵士が FAMAS ライフルの銃口に手榴弾を置き、引き金を引くのと同じ速さで発射できます。使用方法:

1. 22mmライフルグレネードをスピゴットアタッチメントまたはライフルのフラッシュハイダーの上に置きます
2. ターゲットを狙ってライフルを発射する

第二次世界大戦中、ナチスドイツはプロパガンダライフル手榴弾（プロパガンダ・ゲヴェールグラナーテ）を開発し、配備した。これは前線の部隊がプロパガンダのビラをライフル手榴弾で散布するために設計されたもので、小さな排出弾によって印刷された資料が散布される。^[28]

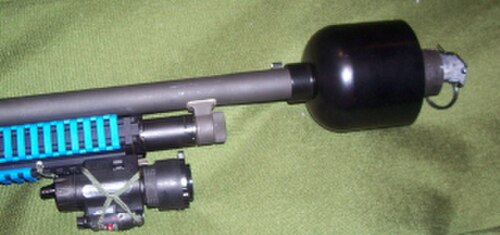

暴動鎮圧用の非致死性手榴弾の登場により、銃で発射するタイプの手榴弾が開発されましたが、これらは通常、ライフルではなく暴動鎮圧用ショットガンで発射されます。これらのシステムでは、銃口に取り付けられたカップ型ランチャーを使用して、さまざまな種類の非致死性手榴弾を発射します。^[29]

ゴルフボールランチャーは、スポーツやレクリエーション目的で使用されるカップ型のランチャーです。これらのランチャーは、標準的なゴルフボールをほとんど反動なく250ヤード（230メートル）以上発射します。これらのランチャーは、AR-15タイプのライフルのフラッシュハイダーを交換するように設計されています。^[30]

ソーダ/ビール缶ランチャーもあります。AR-15 ファミリーのライフルのフラッシュ ハイダーが取り付けられている銃身の端にねじ込むゴルフ ボール ランチャーとは異なり、缶ランチャー チューブは AR -15の上部レシーバーに直接取り付けられ、銃身アセンブリ全体です。ゴルフ ボール ランチャーと缶ランチャーの両方で空砲弾を使用する必要があります。

標準的な手榴弾と比較すると、ライフル手榴弾は次のようになります。

• はるかに遠くまで投影できる
• より大きく重い積載物を運ぶことができる
• 装甲を貫通できる成形炸薬弾頭を効果的に発射できる
• 衝撃を受けると爆発するという利点がある
• より正確です

しかし、ライフル手榴弾は:

• 発射にはライフルが必要
• 手榴弾よりも使い方が複雑です。
• 手榴弾よりも大きく重い。
• ライフルから発射されると非常に高い反動が生じます。

専用のグレネードランチャーと比較すると、ライフルグレネードは次のようになります。

• 弾頭やペイロードのサイズや形状は多種多様である
• 適切な銃口ベースまたはスピゴットチューブフィッティングを装備したあらゆるライフルから発射できます。つまり、ライフルを装備したすべての兵士が擲弾兵になることができます。
• 現代の弾丸トラップライフルグレネードでは、エリア制圧のために1分間に最大10個のグレネードを発射できる。
• スタンドアロンのグレネードランチャーと比較すると、シンプルで小型で安価なランチャーアタッチメント（またはアタッチメントがまったく必要ない）が必要です。

しかし：

• ライフルグレネードはライフルの通常の使用を一時的に無効にします
• 専用のグレネードランチャーは、過度の不快感なく肩から発射することができ、これは通常ライフルグレネードでは不可能である。
• 専用のグレネードランチャーを装備した兵士は、ライフルグレネードの2～3倍のグレネード弾を運ぶことができる。
• 専用のグレネードランチャーはライフルグレネードよりも正確です

ロケットランチャーとライフル手榴弾 を比較すると、次のようになります。

• 弾道が曲線状なので、遮蔽物や壁、建物、屋根の後ろにある標的に対して間接射撃が可能
• はるかに軽量で、かさばるランチャーチューブを持ち運ぶ必要がありません。
• ロケットランチャーはバックブラストの危険があるため建物内から安全に発射できるが、

しかし：

• ロケットランチャーはより平坦な軌道を描くため、より正確な「狙い撃ち」の武器となる。
• ロケットランチャーは一般的に強力な弾頭を持っている
• ロケットランチャーは一般的に有効射程距離が長い
