コーベルアーチ

コーベルアーチ(またはコーベル / コーベル アーチ) は、壁の出入り口や橋のスパンなど、構造物の空間や空隙にコーベルの建築技術を使用するアーチのような建築方法です。コーベル ヴォールトは、建物の屋根の上部構造を支えるためにこの技術を使用します。

コーベル アーチは、壁のスプリングライン (壁が垂直から外れてアーチ中央の頂点に向かって弧を描く点) から始まる、石 (またはレンガ) の連続した水平の列をオフセットして構築され、各支持側からアーチ中央に向かって突出し、列がアーチの頂点で出会うまで (最後の隙間は平らな石で橋渡しされることが多い) 構築されます。コーベル ヴォールト カバーの場合、この手法は 2 つの反対側の壁の長さに沿って 3 次元的に拡張されます。

持ち出しアーチは、柱とまぐさのデザインよりも耐荷重効率が向上していますが、完全に自立した構造ではありません。このため、持ち出しアーチは偽のアーチと呼ばれることもあります。「本物の」アーチとは異なり、「偽の」または持ち出しアーチは、中央のキーストーンに向かって収束し、中央のキーストーンによって保持されるくさび形の石ではなく、水平に敷かれた石またはレンガで構築されます。「本物の」アーチとは異なり、上部構造の重量によって引き起こされる構造の引張応力のすべてが圧縮応力に変換されるわけではありません。

コーベルアーチとヴォールトでは、重力の影響を打ち消すために、壁をかなり厚くしたり、他の石材や充填材で支えたりする必要がある。そうしないと、アーチの各側面が内側に崩れる傾向がある。^[要出典]

一部のアーチでは、ブロック面を長方形のままにして階段状のスタイルを使用していますが、他のアーチでは、通常は尖った形状で、アーチのエッジが滑らかになるようにブロック面を形成または選択しています。

コーベルは古代エジプト人とカルデア人によって最初に適用された技術である。^[1]

ニューグレンジの通路墓は、新石器時代の紀元前3200年から2500年の間に建てられたもので、主室の屋根を支えるコーベルアーチ（丸天井）がそのまま残っています。^[要出典]

スケリッグ・マイケル修道院の中世の建物もこの方法を使って建設されました。^[要出典]

第4王朝のファラオ、スネフェル王 の治世（紀元前2600年頃）、古代エジプトのピラミッドの一部の部屋にはコーベル・ヴォールトが使われていた。これらの建造物には、メイドゥーム・ピラミッド（紀元前2600年頃）、屈折ピラミッド（紀元前2600年頃）とその衛星ピラミッド、赤のピラミッド（紀元前2590年頃）などがある。ギザの大ピラミッド（紀元前2580年～2560年頃）のグランド・ギャラリーにはコーベル・アーチが使われている。エジプト人は早くから真のアーチの原理を発見していたが、多くの建物でコーベル・アーチを使い続け、時には同じ建物で2つを混在させることもあった。特に、寺院が建設される限り、彼らは真のアーチを避け、^[2]まっすぐなまぐさ石のある長方形の開口部を好んだ。

コーベルアーチとヴォールトは、古代地中海のさまざまな場所で見られます。特に、床下に建設された持込式埋葬金庫は、シリアの中部青銅色II-III エブラ、カナン（現在のイスラエルとパレスチナ）のテル・エル・アジュル、ハツォル、メギド、ターアナクで見つかっている。^[3]シリア北部の古代港湾都市ウガリットにも持込構造物があります。^[要出典]

紀元前18世紀に遡る古代サルデーニャ島のヌラーゲ建築でも、同様のコーベル技法が使われている。 ^[要出典]イベリア半島や地中海沿岸の他の地域で紀元前3000年に遡る蜂の巣型墓の使用も同様である^{[疑わしい–議論が必要] 。 [要出典]}

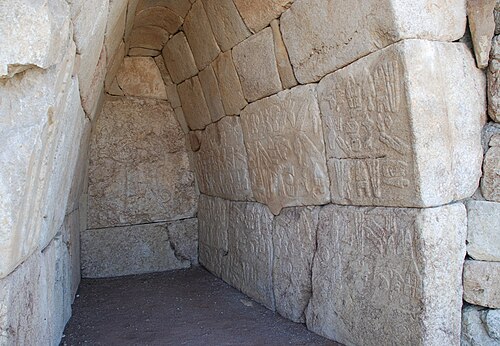

古代アナトリアのヒッタイト人も持ち出し天井を建築していました。最も古いものは紀元前 16 世紀に遡ります。

ヒッタイトとミケーネの建築技術にはいくつかの類似点が見られますが、ヒッタイトの持ち出し天井は300年ほど古いものです。^[4]

ギリシャには、ミケーネ文明、ミノア文明、後期古典時代、ヘレニズム時代までの橋やその他の多くの構造物に使用された、現存または考古学的に研究された持ち出しアーチとヴォールトが多数存在します。^[5]

古代ミケーネの遺跡には多くのコーベルアーチやヴォールトが見られ、紀元前1250年頃に建てられたアトレウスの宝物庫はその顕著な例である。アルカディコ橋は、ギリシャのペロポネソス半島のティリンスとエピダウロスを結ぶ、かつての戦車通行用に設計された道路網の一部である、ミケーネ文明のコーベルアーチ橋4つのうちの1つである。ギリシャ青銅器時代（紀元前13世紀）に遡るこの橋は、現在も存在し使用されている最古のアーチ橋の1つである。^[要出典]

クレタ島にあるヘレニズム時代のエレウテルナ橋は、保存状態がよく、全長が4メートル近くと非常に長い。^[6]近くにある2つ目の橋は19世紀後半まで残っており、暫定的に古典期後期のものとされている。^[6]

コーベルアーチは、コロンブス以前の メソアメリカの建築物や、特にマヤ文明の歴史的/地域的な建築様式の特徴的な部分です。マヤ建築の入り口やヴォールトにこの架け橋技術が広く使われていたことは、数多くのマヤ遺跡で証明されており、形成期または先古典期にまで遡る建造物から知られています。古典期の初め（西暦250年頃）までに、コーベルヴォールトは中央マヤ低地の中央ペテン盆地地域の建築構造のほぼ普遍的な特徴となっていました。^[7]

インド・イスラム建築に真のアーチが導入される前、インドの建物のアーチはほとんどすべて、トラビートまたはコーベルのいずれかでした。北インドのオリッサ州では、「ブヴァネーシュワールの後期の寺院はコーベル・ヴォールトの原理に基づいて建てられました。これは、ムクテスワール（西暦950年頃の北インド建築の典型と言われる寺院）の玄関で最初に見られ、技術的に言えば、この時点以降に根本的な変化は起こりませんでした。」^[8]

1206年にイスラム教徒の侵略を受けて建設されたデリー・スルタン朝の最初期の大規模建築物には、ヒンドゥー教寺院建築に慣れたインド人労働者が使われたが、パトロンたちは真のアーチを多用した中央アジアのスタイルに慣れていた。例外的に最大のコーベル・アーチは、1193年に着工されたデリーのクワト・ウル・イスラーム・モスク前の巨大なスクリーンや、1229年頃のラージャスターン州アジメールのアデイ・ディン・カ・ジョンプラ・モスクで使用された。これらは、真のアーチに慣れていたペルシャや中央アジアを参考にしたイスラム建築の例であり、インドの建築家が慣れていたコーベル・アーチを踏襲している。^[9]

1206年にデリー・スルタン朝が始まってから、真のアーチが現れるまでにほぼ1世紀を要した。1300年頃までには、本物のドームとヴォーサー石のアーチが建てられ、デリーのクトゥブ寺院群にある廃墟となったバルバンの墓（1287年没）が、現存する最古のものであると考えられる。^[10]

8 世紀から 15 世紀にかけて建設されたインドネシアの寺院では、寺院の門や内部の部屋への開口部を作るためにコーベル アーチ技法が使用されました。インドネシアの古典的な寺院建築におけるコーベル アーチの顕著な例は、ボロブドゥールのアーチです。コーベルアーチを形成する連結された安山岩の石ブロックは、コーベル アーチの中央上部にある「T」字型のロックが特徴です。

アンコールのすべての寺院は、西暦9世紀から12世紀の間にコーベルアーチを採用しました。

•

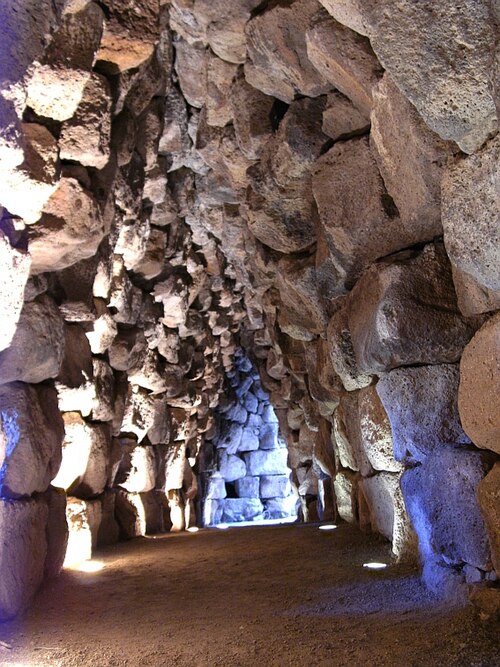

  サルデーニャ、ヌラーゲ サントゥ アンティネのアーチ、紀元前 19 ～ 18 世紀
•
  パキスタン、タフティバーイのインド・パルティア仏教寺院の入り口、紀元後 3 世紀頃
•
  メキシコのパレンケ（5～8 世紀のマヤ都市）の宮殿の持ち出し廊下
•

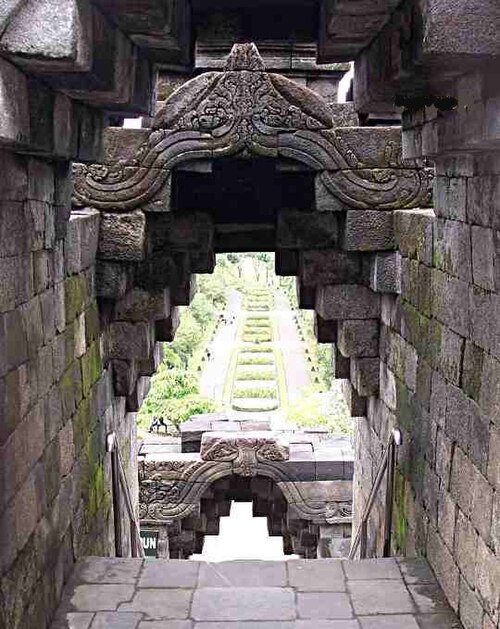

  インドネシア、ジャワ島ボロブドゥール遺跡の石造りの持ち出しアーチ（9 世紀）。T 字型の中央の石に注目してください。
•

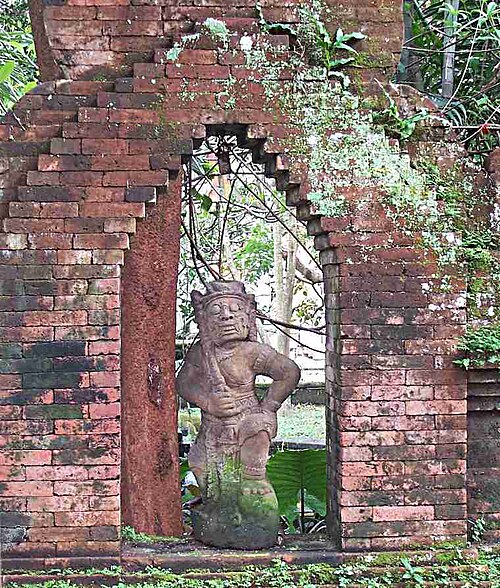

  インドネシア、バリ島ウブドのレンガ造りの持ち出しアーチ^{[場所の説明が必要]}
•
  ベトナムのミソン（4～14世紀のヒンドゥー教寺院）でゆっくりと崩壊しつつあるレンガ造りの持ち出しアーチ
•
  12 世紀のカンボジア、スピアン プラプトスのコーベル スパン
•
  カンボジアのアンコール・トム（12～17世紀の都市）の城壁にある石造りの出入り口アーチ
•
  インドの13 世紀のコナーラク寺院の石造りの持ち出しアーチ
•
  インド、アジメールのアダイ・ディン・カ・ジョンプラ・モスク（1229年頃）の衝立。コーベルアーチ、一部は尖頭アーチ。
•

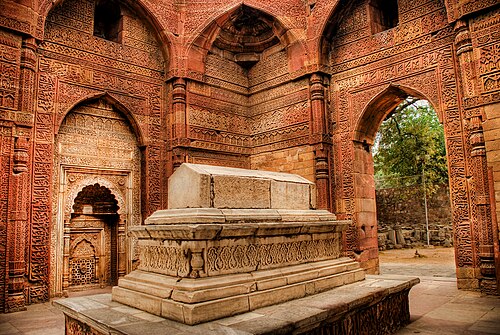

  イルトゥトミシュ廟、デリー、1236年、初期インド・イスラム建築
