M203 グレネードランチャー

ランチャー、グレネード、40mm、M203
M203A2
タイプ	グレネードランチャー
原産地	アメリカ合衆国
サービス履歴
使用中	1969年～現在[1]
使用者	ユーザーを見る
戦争	ベトナム戦争 ラオス内戦 カンボジア内戦 フィリピン内戦 中越戦争カンボジア・ベトナム戦争中越紛争（1979年～1991年）第三次インドシナ戦争 ソ連・アフガニスタン戦争フォークランド紛争[2]湾岸戦争アフガニスタン戦争（2001年～2021年）イラク戦争 イラク戦争（2013年～2017年）シリア内戦イスラエル・ハマス戦争
生産履歴
デザイナー	ＡＡＩ
設計	1967–68
メーカー	コルト ディフェンス ダイマコ エアトロニック USA RM エクイップメント U.S. オードナンス ナイツ アーマメント カンパニー ルイス マシン & ツール カンパニー
単価	1,082米ドル[3]
生産	1969年～現在
バリエーション	バリエーションを見る
仕様
質量	3 ポンド (1.36 kg) (空荷)
長さ	M203/M203A2: 15インチ (380 mm); M203A1: 12インチ (305 mm);
バレルの 長さ	M203/M203A2: 12インチ (305 mm); M203A1: 9インチ (230 mm);
カートリッジ	40×46mm SR
アクション	シングルショット
発射速度	5～7発/分の狙い撃ち、 15～17発/分のエリア制圧
銃口速度	250 フィート/秒 (76 メートル/秒)
有効射程距離	382ヤード（350メートル）の射撃チーム規模のエリアターゲット、164ヤード（150メートル）の車両または武器ポイントターゲット
最大射程距離	437ヤード（400メートル）
観光スポット	ライフルの四分儀照準器またはラダー照準器

間接射撃照準器（IFS）を備えたM203グレネードランチャーが発射されるビデオ（0:39）

M203 は、ライフルに取り付けるよう設計された単発40 mmアンダーバレルグレネード ランチャーです。このランチャーは、反動を低く抑えるために高低推進システムを採用した、旧式の独立型M79 ブレイクアクショングレネード ランチャーと同じ弾丸を使用します。M203 は多くの武器と互換性がありますが、もともとはアメリカ軍がM16 ライフルとそのカービン派生型であるM4用に設計、製造したものです。このランチャーは、M16 ライフルのカナダ版であるC7にも取り付けることができますが、その場合は事前に下部のハンドガードを取り外す必要があります。

M203にはスタンドアロンの派生型が存在するほか、^[4]、他の多くのライフル銃用に特別に設計されたバージョンもある。この装置は銃身の下に装着され、発射トリガーは発射装置の後方、ライフル銃のマガジンのすぐ前方にある。ライフル銃のマガジンはM203を発射する際のハンドグリップとして機能する。M203を装備したライフル銃には、ライフル銃の標準照準器が発射装置と一致していないため、右利き専用の別の照準システムが追加される。Canadian C7に装備されたバージョンでは、ユーザーのニーズに応じて、発射装置の側面に照準器が左側または右側に取り付けられている。

M203は、アメリカ陸軍の特殊用途個別兵器（SPIW）プロジェクトの中で、唯一量産されたものである。M203は1969年から運用されており^[1] 、 1970年代初頭に米軍に導入され、 M79グレネードランチャーと概念的に類似したコルトXM148設計に取って代わった。しかし、M79がスタンドアロンの武器（そして通常それを携行する部隊の主力武器）であったのに対し、M203は既存のライフルに取り付けるアンダーバレル装置として設計された。40mm弾薬のサイズと重量によって携行できる量が制限され、また手榴弾は必ずしもすべての交戦に適した武器ではないため（標的が近距離または友軍​​の近くにある場合など）、アンダーバレルシステムには、ユーザーがライフルも携行でき、2つを簡単に切り替えられるという利点がある。

アメリカ陸軍では、新型グレネードランチャーのM320が最終的にM203に取って代わる予定である。アメリカ海兵隊、空軍、沿岸警備隊、海軍は旧式のM203を使い続けたが^[5]、海兵隊は2017年6月からM320の配備を開始した。^[6] M320は、高度な昼夜照準器、ダブルアクション発射機構（M203のシングルアクションとは対照的）、遮るもののない側面装填式砲尾などの利点を備えている。^[7]

M203 グレネードランチャーは、点目標および面目標に対する近接射撃支援用として使用される。この弾丸は、窓を突き破って内部で爆発し、ドアを吹き飛ばし、多数の死傷者を出し、掩蔽壕や陣地を破壊し、軟装車両を損傷または無力化するのに効果的であるように設計されている。ベトナム戦争では、米国海軍と沿岸警備隊の船員は、停泊または係留中の米国船舶に爆発物を仕掛けようとするベトコンの遊泳者 (「工兵」) を先制攻撃するため、 M79 グレネードランチャーを使用して 40 mm グレネードを水中に投げ込んだ。

その主な目的は、直接射撃では届かないデッドスペースにいる敵と交戦することです。よく訓練された M203 の砲手は、動きと視界に基づいて武器を使用して敵を制圧することができます。さらに、M203 は、M651 戦術 CS (催涙ガス) 手榴弾を装備すると、群衆制御兵器として使用できます。主に対人兵器として分類されていますが、HEDP 弾に使用されている成形炸薬により、軽装甲車両を貫通する能力があります。

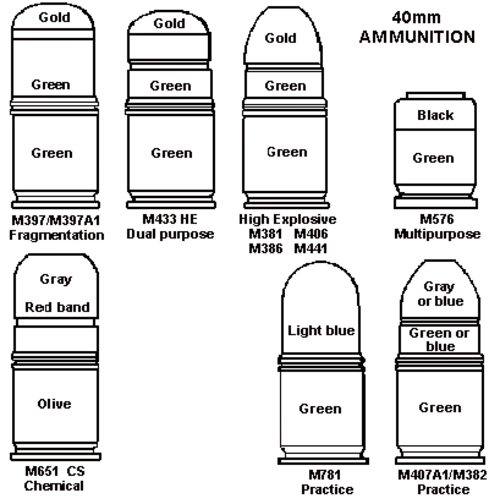

M203は様々な用途に合わせて様々な弾丸を発射することができる。米陸軍野戦教範FM 3-22.31 40-MMグレネードランチャー、M203 [ ^8]によれば、 M203には8種類の弾丸がある。

• (M433) 高性能爆薬二重目的弾。HEDP 弾は、オリーブドラブのアルミ製スカートに鋼鉄製のカップが取り付けられ、白いマーキングと金色のオジーブ(弾頭) がある。150 メートル (490 フィート) 以下から鋼鉄製の装甲にまっすぐ発射した場合、少なくとも 5 センチメートル (2 インチ) を貫通する。点目標の場合は、14 から 27 メートル (46 から 89 フィート) の間で起爆し、半径 130 メートル (430 フィート) 以内に死傷者を出し、殺傷半径は 5 メートルである。^[9]
• (M406) 高性能爆薬弾。HE弾はオリーブドラブのアルミ製スカートに鋼鉄製の弾丸が取り付けられ、金色のマーキングと黄色のオジーブが付いています。14～27メートル（46～89フィート）の範囲で起爆し、半径130メートル（430フィート）以内で死傷者を出す地上爆発を起こし、殺傷半径は5メートル（16フィート）です。^[10]
• (M583A1) スターパラシュート弾。この弾は白色の衝撃弾または棒状合金アルミニウムで、黒色のマーキングが施されている。照明や信号に使用され、同等の携帯信号弾よりも軽量で精度が高い。弾丸に取り付けられたパラシュートは、発射時に展開し、ろうそくを 7 フィート/秒 (2.1 メートル/秒) で降ろす。ろうそくは約 40 秒間燃焼する。弾丸の上部にある隆起した文字は、パラシュートの色を示している。^[10]
• (M585) 白色星団弾。この弾は白色の衝撃または棒状のアルミニウム合金で、黒色のマーキングが施されている。付属のプラスチック製オジーブには、夜間識別用の5つの隆起した点がある。この弾は照明や信号に用いられる。同等の手持ち信号弾よりも軽量で精度が高い。個々の星は自由落下中に約7秒間燃える。^[11]
• (M713) 地上マーカー弾。この弾は、黒色のマーキングが施された薄緑色の衝撃用アルミニウム製です。空中識別や地上の兵士の位置を示すために使用されます。15～45m (49～148フィート) の範囲で作動します。着弾時に信管が機能しなくなった場合、遅延ケースの前端に備えられた出力混合物が着弾機能をバックアップします。オジーブの色は煙の色を示しています。^[12]
• （M781）練習用弾。練習用に使用されるこの弾丸は、青色の亜鉛またはアルミニウム製で、白いマーキングが施されている。着弾すると黄色またはオレンジ色のシグネチャが現れ、射程は14～27メートル（46～89フィート）で、危険半径は20メートル（66フィート）である。^[13]
• (M651) CS弾。この弾は灰色のアルミニウム製で、緑色の薬莢と黒いマーキングが施されている。多目的弾だが、暴動鎮圧や市街地作戦に最も効果的である。10～30メートル（33～98フィート）の範囲で起爆し、着弾すると白いCSガスの雲を発生させる。^[13]
• (M576) ^[14]バックショット弾。この弾はオリーブドラブ色で、黒い模様がある。多目的弾だが、植物が生い茂った場所や部屋の掃討に最も効果的である。内部には20個の金属弾丸が入っており、それぞれの重量は24グラム（1.6グラム）、銃口初速は269メートル/秒（880フィート/秒）である。この弾丸には機械式の信管はない。^[15]

M203 グレネード ランチャー システムには、通常、ランチャー、アサルト ライフルに取り付けるためのアダプター、リーフ サイト (ライフルのフロント サイト ポストで使用可能) など、さまざまなコンポーネントが付属しています。M203 には、MIL-STD 1913 レールまたは M16 ライフルのキャリング ハンドルに取り付けるクアドラント サイトも付属しています。

M203 には、さまざまな用途向けに米国および世界中で多数のバリエーションが製造されています。これらは主に、銃身の長さ、アタッチメントの種類、クイック デタッチ (QD) 機能によって異なります。

標準の M203 は、 M16A1、M16A2、M16A3ライフルに恒久的に取り付けることを目的としており、12 インチ (30 cm) のライフル銃身を使用します。A1/A2 シリーズに改造されていない M203 は、M4 カービン シリーズには適合しません。

米国の M203A1 のバレルは 12 インチですが、SOPMOD M203A1 のバレルは 9 インチ (23 cm) です。M203A1 は M4 および M4A1 カービン銃で使用することを目的としており、3 本のネジと紐で構成された特殊なブラケット マウントを使用します。M203A2 のみがクイック リリース ブラケットで構成されています。

ディエマコ（現コルトカナダ）製のカナダ製M203A1は、M16A1ライフルと同じ形状のマウントポイントを必要としない異なるマウントシステムを備えた同様の設計である。^[16]この武器の9インチ（23cm）の銃身は、標準的なアメリカのモデルよりも前方にスライドするため、より長い弾丸を装填できる。 [ ^16]このモデルは、グレネードランチャーの銃身軸とライフルの銃身軸の間の距離が長くなっていることで識別できる。^[16]この武器はもはや生産されていないかもしれないが、まだ使用されている。

M203A2 は M4 シリーズ/M16A4 で使用することを想定しており、現在はモジュラー ウェポン システム (MWS) として M16A2 ライフルにも承認されています。標準の 12 インチ (30 cm) バレルを使用するこのグレネード ランチャーは、Knight's Armament Company M5 RAS と組み合わせて使用​​することを目的としています。M5 MWS レール システムは、2008 年 12 月に M16A2 ライフル用に承認されました。このシステムの利点は、距離測定光学系を使用して正確なターゲット設定を容易にできることです。

M203PIシステムは、M203を他のライフルに取り付けるために使用されます。これには、シュタイアーAUG、ヘッケラー＆コッホG3、MP5サブマシンガンが含まれますが、これらに限定されません。これらの他の企業のほとんどは、それ以来、武器にカスタム統合された40mmグレネードランチャーを考案してきました。

M203 DAX はダブルアクショントリガーと、より長い銃尾開口部を備えており、非致死性の弾丸にも対応します。

M203 および M203A1 は現在、契約番号 W52H09-06-D-0200 および W52H09-06-D-0225 に基づき、イリノイ州エルク グローブ ビレッジの AIRTRONIC USA, Inc. によって米国国防総省向けに製造されています。各契約は最大 12,000 ユニットです。各ユニットには、ハンド ガード、リーフ サイト、および 4 分割照準器が付属しています。契約の単価は 1 ユニットあたり 840 ドルから 1,050 ドルです。生産率は 1 か月あたり 1,500 ユニットです。M203PI は、米国国防総省向け、および米国内外の法執行機関への商用販売用、および外国軍事販売用にフロリダ州マイアミの RM-Equipment Inc. によって製造されています。

トルコのMKEK製T-40グレネードランチャーはM203をベースにしている。^[17]

M203 37 mmバージョンは2017年に米国市場で入手可能になった。9インチ（23 cm）と12インチ（30 cm）のバレルバージョンがある。これらは実際には37 mmの装置であるにもかかわらず、「ランチャー、グレネードM203 40mm」という巻物マークが付けられている。これらの37 mmバージョンは「タイトル1銃器」と見なされ、NFAの下では「破壊装置」として分類されていない。これらのランチャーは、ATFフォーム4473で通常の銃器と同じように販売できる。^[18]

•  アフガニスタン^[19]
•  アルバニア^[20]
•  アルゼンチン^[20]
•  オーストラリア： F88オーステアー用のM203PI派生型、^[21]およびM4A1カービン用のM203A1。
•  オーストリア：M203PI派生型^[21]
•  バングラデシュ^[20]
•  ボリビア^[要出典]
•  ブラジル^[21]
•  ブルネイ^[21]
•  カメルーン^[21]
•  カナダ：カナダ軍：コルトカナダ社（ 2005年以前はディエマコ社）が製造したM203A1派生型。^{[22] [23]}
•  チリ^[21]
•  コンゴ民主共和国^[24]
•  チェコ共和国：チェコの特殊部隊に支給されたブッシュマスターM4A3カービン銃と併用されたブッシュマスターM203。^[25]
•  デンマーク^[26]
•  ドミニカ共和国^[20]
•  東ティモール^[20]
•  エクアドル^[21]
•  エジプト^[27]
•  エルサルバドル^[21]
•  エストニア^[28]
•  フランス^[29]
•  ガボン^[21]
•  ギリシャ^[21]
•  グアテマラ^[21]
•  ホンジュラス^[21]
•  インド^[21]
•  インドネシア： PT Pindad社がSPG-1として現地生産。 ^[21]
•  イラク^[20]
•  アイルランド：陸軍レンジャー航空団（ARW）を含むアイルランド陸軍の専門部隊。^{[21] [30]}
•  イスラエル^[21]
•  イタリア^[21]
•  日本：陸上自衛隊が使用。^[31]
•  ジョーダン^[21]
•  クウェート^[21]
•  レバノン^[21]
•  リベリア^[21]
•  マレーシア^[21]
•  メキシコ^[21]
•  ミャンマー^[21]
•  オランダ^[20]
•  ニュージーランド：M203PI型^[21]
•  オマーン^[21]
•  パキスタン：パキスタン軍が使用。^[32]
•  パナマ^[21]
•  パプアニューギニア^[33]
  •  ブーゲンビル：ブーゲンビル革命軍が使用。パプアニューギニア防衛軍から鹵獲。^[34]
•  フィリピン^[21]以前はフローロインターナショナルコーポレーションによってFIC​​ M203として製造されていました。^{[35] [36]}
•  ポーランド:ポーランド特殊部隊が使用。
•  ポルトガルの特殊行動部隊が使用。
•  カタール^[21]
•  ルーマニア^[20]
•  サウジアラビア^[20]
•  シエラレオネ^[37]
•  シンガポール^[21]
•  韓国： K201と名付けられた現地製造のクローンがK2アサルトライフルに搭載されている。^[21]
•  スリランカ^[21]
•  スウェーデン：スウェーデン軍ではGranattillsats 40 mm Akとして指定されている。^[21]
•  タイ^[21]
•  トルコ^[21]
•  アラブ首長国連邦^[21]
•  イギリス：特殊空挺部隊[ ^38]
•  アメリカ合衆国^[21]
•  ベトナム：OPL-40をコピーして改造し、STV-380ライフルの標準装備品となった。^[39]
•  ウクライナ：現地で製造されたクローン、UGL-40と命名。^[40]

アメリカ合衆国では、標準ライフル銃身40mmを装着したM203グレネードランチャーのアタッチメントは、国家銃器法（NFA）第26編USC第5845条、27 CFR第479.11条^[41]の下で「破壊装置」に分類されている。これは、銃口径が1/2インチを超える「非スポーツ用」銃だからである。M203は民間のNFA市場で販売されているが、ほとんどのメーカーが民間市場への販売をやめたため、その数は限られている。新品のM203ランチャーは、譲渡税200ドルを加えて約2,000ドルで販売されており、新品の40mm訓練用弾薬は、2011年3月現在、1発あたり5～10ドルで入手可能である。高爆発性の40mmグレネードは、1発あたり400～500ドルで入手可能である。しかし、民間市場では非常に稀である。なぜなら、各手榴弾はそれ自体が破壊装置を構成し、連邦政府に登録しなければならず、200ドルの税金の支払いと高性能爆薬の保管規則の遵守が求められるからである。40mmM203（およびM79）グレネードランチャー用のサブ口径アダプターもあり、標準的な12ゲージショットガンシェル^[42]と.22リムファイア弾の使用が可能になる。^[43]

2017年、NFA武器とはみなされない37mm民間バージョンが市場に出回るようになった。37mmバージョンは「破壊装置」に分類されていないため、他のほとんどの銃器と同じATFフォーム4473で一般向けに販売できる。37mmランチャーは、すでに市場で入手可能な37mmフレア弾を使用できる。この民間バージョンの販売価格は約2,000ドルで、クイックデタッチマウントやクアドラントサイトなどのアクセサリも利用可能である。^[18]

M203/M203A1グレネードランチャーの以下の技術データは、米陸軍野戦教範FM 3-22.31 40-MMグレネードランチャー、M203から直接引用したものです。^[8]

• 武器。
  • 長さ：
    • ライフルとグレネードランチャー（全長） ......................99.0 cm（39インチ）
    • バレルのみ................................................................................30.5 cm (12 インチ)
  • ライフリング................................................................................25.4 cm (10 インチ)
  • 重さ：
    • ランチャー（空荷） ................................................................1.4 kg（3.0 ポンド）
    • ランチャー（装填時） ................................................................1.6 kg（3.5 ポンド）
    • ライフルとグレネードランチャー（両方ともフル装填）......5.0 kg（11.0 ポンド）
  • 土地の数................................................................6 右ねじれ
• 弾薬。
  • 口径................................................................................40 mm
  • 重量.............................................................................................約227グラム（8オンス）
• 操作特性。
  • アクション.............................................................................シングルショット
  • 見どころ:
    • フロント..........................................................................リーフサイトアセンブリ
    • リア................................................................................クアドラントサイト
  • チャンバー圧力.............................................................206,325キロパスカル（35,000psi）
  • 銃口速度.............................................................................76 m/s (250 fps)
  • 最大範囲.............................................................................約 400 メートル (1,312 フィート)
    • 最大有効範囲:
      • 射撃チーム規模のエリアターゲット................................350メートル（1,148フィート）
      • 車両または武器のポイントターゲット................................150メートル（492フィート）
  • 最小安全射程距離（HE）：
    • トレーニング................................................................................130メートル（426フィート）
    • 戦闘.............................................................................31メートル（102フィート）
  • 最小作動範囲................................................................約 14 ～ 38 メートル (46 ～ 125 フィート)
  • 発射速度.............................................................................................5～7発/分
  • 最小戦闘搭載量...........................................................36発の榴弾

注: M4 カービンに取り付けるバージョンでは一部のデータが異なります。

M203で使用される40mm手榴弾（40×46mm）は、より高速で発射されるMk19グレネードランチャーで使用されるもの（40×53mm）と同じではありません。

•

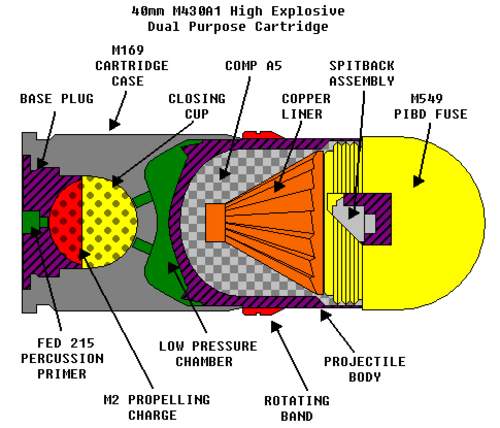

  HEDP の図。
•

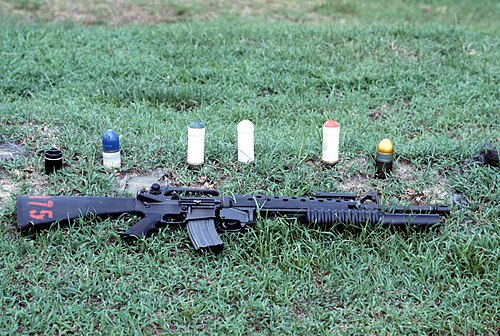

  40mm練習用手榴弾。
•

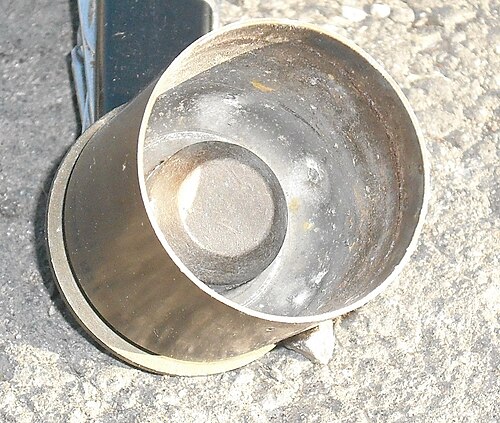

  40 mm 手榴弾の使用済み薬莢の内部図。高低圧システムの内部圧力室を示しています。
•
  海軍の水兵がM16A2に取り付けられたM203に高性能爆薬弾を装填している。
•
  M16A1に取り付けられたM203に練習弾を装填する
•

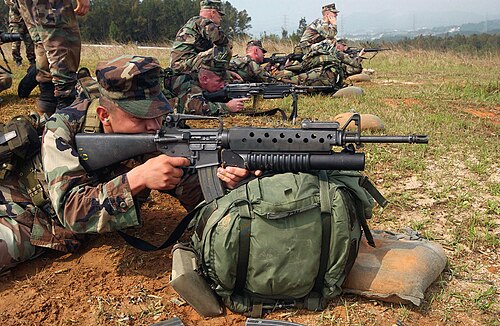

  米海兵隊員が、 M203 40 mm グレネードランチャーを装備したM16A2で狙いを定めている。
•
  M4カービンとM203A1（9インチバレル）、2010年アフガニスタンの米海軍シービーズ。
