PAVE PAWS ( PAVE Phased Array Warning System) は、1980 年に「米国に対する海上発射弾道ミサイル攻撃を検知し、その特性を把握する」ために開発された、複雑な冷戦時代の早期警戒レーダーおよびコンピュータシステムです。 [ 1 ]最初に配備された固体フェーズドアレイ[ 2 ]は、各サイトに2 組の Raytheon AN/FPS-115フェーズドアレイレーダーセットを使用し[ 3 ] 、方位角 240 度をカバーしました。統合電子機器型式指定システムに従って、「AN/FPS-115」という指定は、陸軍と海軍の固定レーダー (パルス) 電子機器の 115 番目の設計を表しています。[ 4 ] [ 5 ] 1980 年に米国本土の周辺に 2 つのサイトが配備され、その後 1987 ～ 95 年に米国宇宙監視ネットワークの一部としてさらに 2 つのサイトが配備されました。1 つのシステムは台湾に売却され、現在も運用されています。
このレーダーは冷戦時代に核攻撃の早期警戒を行うために構築され、米国の爆撃機が離陸し、地上配備のミサイルが発射されるまでの時間を確保し、先制攻撃によって米国の戦略核戦力が破壊される可能性を低減することを目的としていました。 1970年代までにソ連が潜水艦発射弾道ミサイル（SLBM）を配備したことで、SLBMはソ連から米国本土まで長い飛行経路を持つ従来のICBMよりも米国に近い場所から発射できるため、飛来する敵ミサイルの探知から目標到達までの警戒時間が大幅に短縮されました。そのため、既存のレーダーよりも反応時間の速いレーダーシステムが必要となりました。PAVE PAWSは後に、米国宇宙監視ネットワークの一部として、地球軌道上の衛星やその他の物体を追跡するという2番目の任務を獲得しました。
このシステムの注目すべき特徴は、フェーズドアレイアンテナ技術であり、これは最初の大型フェーズドアレイレーダーの1つでした。フェーズドアレイが使用されたのは、従来の機械的に回転するレーダーアンテナでは、複数の弾道ミサイルを追跡するのに十分な速さで回転できないためです。[ 6 ]米国への核攻撃は、数百発のICBMとSLBMが同時に飛来することから構成されます。フェーズドアレイレーダーのビームは、固定アンテナを動かさずに電子的に操縦されるため、ミリ秒単位で異なる方向に向けることができ、同時に多数の飛来ミサイルを追跡することができます。
AN/FPS-115レーダーは、高さ105フィートの送信機建屋の2つの傾斜面に取り付けられた2つのフェーズドアレイアンテナ素子で構成されており、これらは方位角で120°離れています。 [ 7 ] [ 6 ]各アレイからのビームは、アレイの中心軸から最大60°偏向できるため、各アレイは方位角120°をカバーでき、したがってレーダー全体では方位角240°をカバーできます。建屋の側面は20°の角度で傾斜しており、ビームは3°から85°までの任意の仰角に向けることができます。ビームは、一般の人々が強い電磁界にさらされる可能性を避けるために、一般に立ち入り可能な土地の上空で少なくとも100フィート上に維持されます。
各アレイは直径72.5 フィート（22.1メートル）の円形で、2,677個の交差ダイポールアンテナ素子から構成されています。そのうち1,792個は電源が供給され、送信アンテナと受信アンテナの両方として機能し、残りは受信アンテナとして機能します。干渉現象により、個々の素子からの電波はアンテナの前面で合流してビームを形成します。アレイの利得は38.6 dBで、ビーム幅はわずか2.2°です。各アンテナ素子への駆動電流は、中央コンピュータによって制御される位相シフターと呼ばれるデバイスを通過します。コンピュータは、各アンテナ素子に供給される電流パルスの相対的なタイミング（位相）を変更することで、ビームを瞬時に異なる方向に向けることができます。
このレーダーは、 420～450MHzのUHF帯で動作します。この周波数帯は、 70cmアマチュア 無線帯（UHFテレビ放送帯のすぐ下）と共有されており、波長は71～67cm 、円偏波です。アクティブアレイ（AESA）方式を採用しており、1,792個の送信素子それぞれに独自のソリッドステート送受信モジュールが搭載され、最大出力は320Wです。そのため、各アレイの最大出力は580kWとなります。54ミリ秒の周期で動作し、一連のパルスを送信した後、エコーを受信します。デューティサイクル（送信に費やす時間の割合）は25%を超えることはなく（したがって、ビームの平均出力は580kWの25% 、つまり145kWを超えることはありません）、通常は約18%です。探知範囲は約3,000海里（3,500法定マイル、5,600キロメートル）と報告されており、その範囲では小型車ほどの大きさの物体を検出でき、より近い距離ではさらに小さな物体も検出できる。
レーダーの動作は完全に自動化されており、4台のコンピュータによって制御されています。ソフトウェアはビーム時間を「監視」機能と「追跡」機能に分割し、異なるタスク間でビームを高速に切り替えます。通常、デューティサイクルの約11%を消費する監視モードでは、レーダーは240°の全方位角にわたって水平線を3°から10°の仰角で繰り返しスキャンし、「監視フェンス」を作成して、ミサイルが水平線上に現れてレーダーの視野に入るとすぐに検出します。通常、18%のデューティサイクルの残りの7%を消費する追跡モードでは、レーダービームは既に検出された物体を追跡してその軌道を特定し、発射地点と目標地点を計算します。
1955年のGE AN/FPS-17固定地上レーダーや1961年のRCA AN/FPS-50レーダーセットのような、機械式走査ビームを備えた固定反射レーダーがミサイル追跡に配備され、 1962年夏にバージニア州とペンシルベニア州のSAGEレーダー基地で行われた改良型AN/FPS-35機械式レーダーの米空軍試験では、ケープカナベラルミサイルの探知能力は「ぎりぎり」だった。[ 3 ] BMEWS用にニュージャージー州に建設されたフォーリングリーブス機械式レーダーは、1962年10月のキューバ危機中にミサイル追跡に成功し、「AN/FPS-85長距離フェーズドアレイ（受動電子走査アレイ）レーダーがエグリン空軍基地に建設された」[ 3 ]フロリダ州C-6サイト[ 8 ] 1962年10月29日から[ 9 ]（ベンディックス無線部門[ 10 ] FPS-85の契約は2012年に締結されていた） 1962 年 4 月）。[ 11 ]初期の軍用フェーズドアレイレーダーも試験のために配備されました。メリーランド州タウソンのBendix AN/FPS-46 電子操縦アレイレーダー (ESAR) [ 1 ] [ 1 ] (1960 年 11 月に電源投入) [ 13 ] 、ホワイトサンズの多機能アレイレーダー (1963 年)、およびクワジェリンミサイルサイトレーダー (1967 年) [ 14 ]です。
Avco 474N潜水艦発射弾道ミサイル（SLBM）探知警報システム（SLBMD&Wシステム）[ 15 ]は、1965年7月に承認された[ 16 ]後、「簡素な…暫定的な視線システム」として配備され、防空軍（ADC）のAvco AN/FPS-26周波数ダイバーシティレーダーの一部をAvco AN/FSS-7 SLBM探知レーダーに改造した。 1968年に計画された474Nサイトには、AN/GSQ-89データ処理装置（レーダー反射からの軌跡を合成するため）と、NORADが1965年5月10日に要求したサイト通信装置も含まれる予定だった。これは、1966年4月20日に「完全に運用可能」となったシャイアンマウンテン425Lシステムへの「二重のフル期間専用データ回線」を可能にするためだった。[ 16 ]（シャイアンマウンテン複合施設は、 474Nデータを「 BMEWS回線を介してSAC、国家軍事指揮センター、および代替NMCC」に中継し、[ 17 ]ディスプレイ情報プロセッサによって、着弾楕円と「脅威概要表示」、飛来ミサイルの数[ 18 ]、および「最初の着弾までの分数」カウントダウンとして表示された）。[ 19 ]
1965年12月までにNORADは、エグリン空軍基地の「フェーズドアレイレーダー」を「 適切なDEFCON 」 [ 21 ]でSLBM監視に「オンコール」ベースで使用することを決定した[ 20 ]。 1966年6月までに改良されたFPS-85計画では、「SLBMモードで同時[ sic ] [インターレース送信]で動作する能力を持つ」ことになっていた。宇宙追跡監視および追跡モード」[ 16 ]建設中のエグリンFPS-85が「1965年1月5日の火災でほぼ完全に破壊された」後 、1967年に「送信と受信のための別々の面」の再構築が開始されました[22]。[ 23 ] FPS - 85の初期運用能力は1969年に達成され[ 24 ] 、 474Nの暫定運用は1970年7月に開始されました（474Nの初期運用能力は1972年5月5日）[ 15 ]、1972年にはエグリンFPS-85の「監視能力の20%がSLBMの捜索に充てられるようになりました」[ 25 ]、1975年には新しいSLBMソフトウェアがインストールされました[ 13 ]（FPS-85は1974年に拡張されました）。[ 22 ]
ノースダコタ州製のフェーズドアレイレーダー（4面ミサイルサイトレーダーと単面GE周辺捕捉レーダー（PAR））を備えたスタンレー・R・ミケルセン・セーフガード複合施設は、敵の弾道ミサイルに対する防衛を目的としたセーフガード計画の一環として、1975年に運用を開始した。
SLBMフェーズドアレイレーダーシステム（SPARS）[ a ]は、陸軍のPARが建設中だった1972年11月に統合参謀本部（JCS）[ 27 ]によって開始された米空軍のプログラムである。1974年のSPARS提案では、「2基の新しいSLBMフェーズドアレイ警報レーダー」が提出され、1973年の「デルタ」級潜水艦[ 22]に搭載されていた東西海岸の474N探知レーダーが「ソ連のSLBM、特に長距離のSS-N-8に対して制限があった」[ 28 ]の代替として提案された。開発は1973年8月に開始され[ 29 ] 、 SPARSは1975年2月18日に[ b ] PAVE PAWSと改名され[ 30 ]： 37 、1975年6月13日の提案依頼書（RFP）によりシステムの生産が要請された。 [ 1 ]ローマ航空開発センター(RADC) は、1980 年まで PAVE PAWS の設計、製造、設置、統合テスト、評価を担当していました。[ 1 ]
アラスカにある異なる米空軍のAN/FPS-109コブラ・デーン・フェーズドアレイレーダーは、「ロシア南西部の地点からカムチャツカ半島に向けて発射されたソ連の実験ミサイルに関する情報を提供する」ために、1977年7月13日にIOCを達成した[ 15 ] 。 [ 3 ] 1976年に閉鎖されたセーフガードPARステーションは、「1977年中にADCOMの任務のためにレーダーが改造され、ADCOMは1977年10月3日に陸軍から[コンクリートミサイル早期警戒ステーション]を受け入れた」[ 15 ]。これは「北極海域のSLBM監視」のためである。[ 35 ] 1977 年 12 月までに RADC は[ 1 ] 322 ワットの PAVE PAWS「ソリッドステート送信機および受信機モジュール」を開発し[ 27 ] 、システム プログラム オフィス (ESD/OCL) は 1977 年 12 月 15 日に AN/FPS-115「システム性能仕様書…SS-OCLU-75-1A」を発行しました。[ 36 ] IBM のPAVE PAWS「 CYBER-174デュプレックス コンピュータからMODCOMP IVデュプレックス レーダー制御コンピュータへのビーム ステアリングおよびパルス スケジュール」は、1977 年に米空軍が陸軍の PAR を受け取ったときに攻撃特性評価のためにインストールされた PARCS プログラムに基づいていました。[ 27 ] ベル研究所は 1978 年 12 月より PARCS を強化し、例えば、拡張 PARCS 構成(EPARCS)のために 1989 年までに「範囲を拡張」しました[ 15 ]。
1975 年 8 月と 1976 年 3 月に米空軍が PAVE PAWS の環境評価を行った後、 1977 年 12 月にEPA の環境影響分析が行われた。環境影響はボストンの米国地方裁判所で訴訟となった。政府は PAVE PAWS が米国の海岸線を保護すると主張したが、飛来するミサイルが探知された場合の防御兵器がないという事実は隠蔽した。[ 27 ] 米空軍は、PAVE PAWS の放射線を評価するために、国立研究評議会(1978 年 5 月) と請負業者である SRI インターナショナル (1978 年 4 月) に依頼した。 [ 27 ] 2 つの NRC 報告書が作成され (1979 年、[ 24 ] tbd )、SRI の環境影響声明は、1979 年 1 月 22 日にマサチューセッツ州サンドイッチの高校講堂 (約 300 人) で行われた公聴会で検討された。[ 30 ] 研究では、PAVE PAWS による癌リスクの上昇は確認されなかった[ 37 ]例えば、ユーイング肉腫の発生率の上昇は、2005 年の入手可能なデータでは裏付けられなかった[ 38 ] (2007 年 12 月の MA 保健局の報告書では、「ケープコッドにおけるユーイング肉腫の発生率に PAVE PAWS が主要な役割を果たした可能性は低いと思われる」と結論付けている) [ 39 ] 1978 年の空軍航空宇宙医学学校の報告書[ 40 ]のフォローアップでは、2005 年に、 15 メートル (49.2フィート)を超える電力密度は許容曝露限度内であると結論付けられた。[ 41 ]航空機システムへの干渉を防ぐための他の規制と一致して、FAA は、ケープコッド SSPARS フェーズドアレイから 1 nm (1.85 km)を維持するため、高度4,500フィート (1,400 m)未満の航空機を制限している。[ 42 ]
1975年5月23日、アメリカ空軍はレイセオン社がオーティス空軍基地の東海岸施設とビール空軍基地の西海岸施設の建設を請け負うと 発表した。[ 43 ] [ 44 ] 1976年10月27日、東海岸の建設予定地で起工式が行われた。[ 30 ]
オーティス施設でのシステム性能テストは1978年4月3日に開始され、1979年1月16日までに完了した。[ 30 ]ケープ＆アイランズ緊急医療サービス（CIEMSS）からの フラットロックヒルのFPS-115サイト[ 45 ]への干渉を軽減するため、1979年2月8日にESDは6つのハイパスフィルタを設置し、その後5月24日にレイセオン社と契約してEMSリピーター局をマサチューセッツ州ボーンに移設した（7月13日に完了）。[ 30 ] 3月5日から7日にかけて「 Hq AFSCで 東海岸PAVE PAWS EISの最終レビュー」が行われた後、4月12日にESDがサイトを承認した。[ 30 ] 西海岸サイトからの「最初の無線周波数送信」は1979年3月23日だった[ 30 ]（1979年10月に完了）。[ 6 ] 「ADCOMは4つの[PAVE PAWS]サイトを望んでいたが、1979年末までに資金提供を受けたのは2つだけだった。」[ 15 ]
ケープコッドシステムは、ケープコッドミサイル早期警戒ステーションとして、1981年4月4日に初期運用能力（IOC）に達し、5月21日に初期運用試験評価（IOT&E）が完了しました。 [ 15 ]ビール空軍基地は8月15日にIOCに達しました。[ 46 ] 2つのPAVE PAWS、3つのBMEWS、およびPARCSとFPS-85レーダーステーションは、 1983年に戦略航空軍（当時は宇宙軍）に移管されました。 [ 24 ] 1981年までに、シャイアンマウンテンは、 PAVE PAWSと残りのFSS-7ステーションからの入力に基づくものを含め、1時間に6,700のメッセージを提供していました。 [ 47 ] [ 48 ] 1981年、世界軍事指揮統制システム情報システム（WIS）の一部として、ペンタゴンの国家軍事指揮センターは、「衛星早期警戒システム（SEWS）から直接、およびPAVE PAWSセンサーシステムから直接」データを受信していました。[ 48 ]
ビームステアリングユニット（BSU）とレシーバービームフォーマー（REX）の交換は、1980年代にケープコッドとビールの4つのレーダーで行われた。[ 49 ]
PAVE PAWS拡張プログラム[ 30 ]は、1982年2月までに開始され、「フロリダ州の旧式のFPS-85およびFSS-7 SLBM監視レーダーを新しいPAVE PAWSレーダーに置き換えて、米国南東部のSLBM発射の可能性のあるエリアの監視を改善し、さらに南西部にも同様のレーダーを設置する」ことを目的としていた[ 35 ] 。 1983年6月3日のRFPの後、レイセオン社は11月10日に契約を締結し、1984年2月22～23日に南東部および南西部のレーダーのシステム設計レビューを実施した[ 30 ] 。拡張の開発テストおよびエンジニアリングテストは、1986年2月3日に南東部サイト（PAVE PAWSサイト3、ロビンス空軍基地- 6月5日に完了）で、8月15日に南西部サイト（PAVE PAWSサイト4、エルドラド空軍基地）で開始された。[ 30 ] ガルフコーストの FPS-115 は 1986 年 (ロビンス) [ 3 ]と 1987 年 5 月 (エルドラド IOC) に運用されました。[ 46 ] 1995 年 2 月には、4 基のレーダーすべてが「4 億 5000 万ドルのアップグレード プログラムが進行中のシャイアン マウンテン AS のミサイル警報センター」によってネットワーク化されていました。[ 50 ] PAVE PAWS の出力を受信していた他のセンターは、19xx ミサイル相関センターと 19xx 宇宙管制センターでした。
冷戦後の軍縮の過程で、エルドラドとロビンスのレーダー基地は1995年に閉鎖された。[ 51 ] 1999年10月までに、ケープコッドとビールのレーダーは、妨害耐性セキュア通信（JRSC）回線を介してNMCCのコマンドセンター処理表示システムにデータを提供していた。[ 33 ] BMEWSとPAVE PAWSからSSPARSへの移行は、チューレ空軍基地近くの4基のAN/FPS-50 BMEWSレーダーがチューレサイトJのレイセオンAN/FPS-120ソリッドステートフェーズドアレイレーダー（運用開始「2QFY87」）に置き換えられたことから始まった。[ 52 ]
AN/FPS-115 システムは2000 年に台湾に売却され[ 53 ] 、2006 年に苗栗県泰安市鹿昌山の楽山レーダー基地に設置されました[ 54 ]。2013年に運用が開始されました[ 55 ]。このシステムの費用は約 14 億米ドルで、レイセオンが主契約者でした。中国の弾道ミサイル攻撃に対して最大 6 分前に通知します。このシステムはほとんどの時間を衛星と軌道デブリの監視に費やしており、この情報は米国と共有されています[ 56 ] 。2016年に、レイセオン統合防衛システムズは、台湾のレーダーシステムをアップグレードするための 2,620 万ドルの契約を獲得しました。これは、レイセオンが 2012 年に獲得した 2 億 8,950 万ドルの維持契約に続くものです[ 57 ] 。台湾の PAVE PAWS システムの防衛には、地上配備型のPhalanx CIWSが含まれていると報告されています。[ 58 ]
台湾は2台目のPAVE PAWSセットの取得を検討していたが、最初のPAVE PAWSセットが大幅に予算超過し、スケジュールも遅れていたため、2012年に購入を見送った。2台目のシステムは南部に設置され、2台のPAVE PAWSセットを合わせると台湾全方位をカバーすることになるはずだった。[ 59 ]
台湾のレーダーサイトは標高2,600メートル（8,500フィート）を超える山頂に位置している 。[ 60 ]極めて高い位置にあるため、台湾のレーダーは水上艦艇を追跡する独自の能力を持っている。探知および追跡データは米国とリアルタイムで共有されていると考えられているが、これは公式には確認されていない。[ 61 ]
レーダーサイトは当初、海軍海上監視司令部のレーダー監視施設が占めていたが、PAVE PAWSのために同じ地域のより高い山頂に移設された。[ 62 ]
2013年、米国はAN/FPS-132をカタールに売却する計画を発表した。[ 63 ] 2020年代に完成したこのレーダーシステムは、2026年のイランとの紛争で損傷を受けた。軍事アナリストの間では、ドローンなどの低高度の脅威ではなく、主に弾道ミサイルの探知と追跡のために設計された高価値資産として広く認識されている。最近の評価では、既存の防御措置は不十分であり、戦争での生存性を高めるには、統合された防空およびミサイル防衛の追加レイヤーが必要になると示されている。[ 64 ] [ 65 ] [ 66 ]

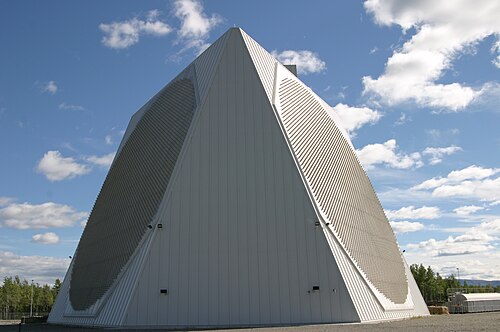

ソリッドステートフェーズドアレイレーダーシステム（SSPARS）は、レーダーアップグレードのために最初のAN/FPS-115のフェイスがオフラインになったときにPAVE PAWSに取って代わり始めました。新しいRaytheon AN/FPS-123早期警戒レーダーは、19xx年（ビール）と19xx年（ケープコッド）に、それぞれの基地の既存のPAVE PAWS「スキャナービルディング」で運用を開始しました。[ 22 ]英国のRAF FylingdalesとアラスカのClear Space Force StationのBMEWSステーションは、それぞれのAN/FPS-126レーダー（3つのフェイス） [ 68 ]と2001年のRaytheon AN/FPS-120ソリッドステートフェーズドアレイレーダーが運用開始されたときにSSPARSレーダーステーションになりました。[ 67 ] 2007年、 AN/FPS-123レーダー付近の420～450MHz帯のアマチュア無線中継器の所有者/管理者100名に、干渉を軽減するために出力を下げるよう通知された。[ 69 ] AN/FPS-123は2009年までに空軍宇宙監視システムの一部となった。[ 70 ]ビール基地のAN/FPS-123は、2012年頃にレイセオンAN/FPS-132アップグレード早期警戒レーダー（UEWR）にアップグレードされ、地上配備型ミッドコース防衛（GMD）ABMシステムで運用できるようになった。ビール基地のUEWRには、アビオニクス、送受信モジュール、[ 31 ]受信機励振器/テストターゲットジェネレータ、ビームステアリングジェネレータ、信号プロセッサ、その他の変更が含まれていた。[ 71 ]チューレサイトJと英国でのGMD向けUEWRの追加設置（2003年に契約[ 44 ]）の後、アラスカ州ケープコッドとノースダコタ州に残っている「PAVE PAWS/BMEWS/PARCSシステム」の交換と遠隔操作に関する2012年のESD/XRX情報要求が発行された。 [ 49 ] アラスカ州のAN/FPS-132は2012年秋に契約された[ 72 ]。
直径 102 フィートで、合計約 5300 個の素子があります。この外側のリングの 72.5 フィートを超える素子は、将来のシステム感度の 10 dB 増加のために確保されています。
