鉱山のシェル

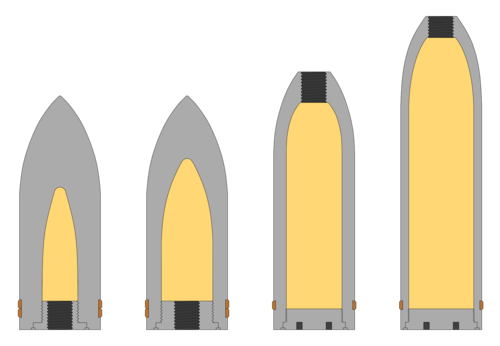

地雷弾（ドイツ語：Minengeschoss、「地雷の弾丸」に由来）またはイギリスの軍事用語では高性能爆薬大容量弾（HEHC）^{[a] [1] [2] [3]}は、軍用の爆薬砲弾の一種であり、薄い（通常は鋼鉄製の）砲身とそれに応じた大量の爆薬を特徴とし、口径当たりの爆薬の量が従来の高性能爆薬砲弾よりもはるかに多いため、従来の高性能爆薬砲弾と比較した場合、地雷弾は破片効果（砲身壁が薄いため）と引き換えに、より高い圧力波効果を発揮する。

地雷弾はもともと、1800年代半ばから後半にかけて、鉄筋が敷かれる前の要塞に対して開発されましたが、要塞が強化されたことで第一次世界大戦頃にこのタイプの砲弾の本来の用途が時代遅れになったため、第二次世界大戦中に空中目標に対して新たな役割を担うようになりました。

地雷弾は、一般的な榴弾や榴散弾よりも爆発力が高いバージョンであり、古典的な榴弾のように破片とそれに応じた小さな爆風の組み合わせではなく、主に爆風（圧力波）のみで損傷を与えることに依存している。これは、例えばスウェーデン語（スウェーデン語：tryckvågsverkan）では圧力波効果/損傷と呼ばれている。^{[4]この効果は、}レンガ、コンクリート、航空機の外皮などの非強化材料を攻撃する場合に望ましい。これらは比較的脆く貫通しやすいため、重くて硬い発射体で対処する必要がなく、砲弾の射撃や破片によって貫通されても構造を維持するのに十分な強度があるためである。地雷弾によって発生するより大きな爆発は、従来の弾丸による運動エネルギーの影響は大きいが爆発は小さい場合よりも、そのような標的に損傷を与えるのに効率的である。この効果を得るために、地雷の砲弾は非常に薄い壁を特徴としており、爆発物の充填スペースが多くなっています。ただし、生成される破片はより軽くなり、それほど強力ではなくなります（破片化）。^{[5] [4]}レンガやコンクリートの壁などの厚い標的に対しては、信管の遅延作用も特徴としており、壁を貫通して内部で破裂し、標的のより大きな破片を強制的に破壊します。

地雷弾アプローチのさらなる利点は、爆薬が金属より軽いため、発射体の重量がそれに応じて軽くなり、重い砲弾に比べて銃口速度が高くなることです。同じ理由で、反動も少なくなります。しかし、あまり望ましくないことですが、質量が減ると必然的に運動量が少なくなり、慣性がより大きい重い砲弾よりも速度が急速に低下するため、射程距離が短くなります。また、反動が低いため、反動操作式または高度なプライマー点火機構を使用する場合、同等の威力の標準砲弾と同じ銃から発射するには適さないことも考慮する必要があります。そのため、地雷弾は、同じ口径の他の砲弾タイプと比較して構造が長くなっていることが多く、質量を増やして重量を増やし、重量差を減らすだけでなく、ダメージ出力をさらに高めようとしています。

「地雷弾」という名称の「地雷」という語は、現代世界では、軍事用語では主に地雷や機雷を指すため、紛らわしいように思われる。しかし、「地雷」という語は非常に古く、もともとは「地雷採掘」と同じ意味であった。^{[6]地雷は過去の時代、}攻城戦で要塞を崩壊させるために使用され、後に要塞を爆破するために使用されたため（トンネル戦争を参照）、開発された最初の原始的な地雷は「地雷」という名前が付けられた。^[6]これらは、地雷のように地面に埋め込まれた基本的な爆発物であった。これにより、最終的に地雷兵器は「封じ込められた爆発」と定義されるようになり、地雷弾という名称にもそれが暗示されている。地雷弾の本来の目的は、要塞の壁を貫通して内部で炸裂することであったからである。

しかし、要塞に対する機雷の砲弾の使用が時代遅れになるにつれ、定義は「封じ込められた爆発によってダメージを与える砲弾」から「従来の高性能爆薬砲弾のように破片と圧力波の組み合わせによるダメージを与えるのではなく、弾丸の爆発によって生じる衝撃波によってダメージを与える砲弾」へと変化した。従来の高性能爆薬砲弾は、砲弾の壁が厚く、爆発荷重が小さい。^{[5] [4]}

英語の「マインシェル」という名称は、ドイツ語の軍事用語「 Minengeschoß（地雷の弾）」を直訳した現代用語である。 ^[8]歴史的に同義の英語の軍事用語はHigh-Explosive , High-Capacity ^{[1] [3]}であり、略称はHEHC ^[2]であるが、これは現代では一般的でなく時代遅れになっている。マインシェルという名称は、ドイツとイギリス以外にも、世界中のいくつかの異なる軍事用語に存在していたが、現代でも「マインシェル」（または同等の用語）という用語とその包括的な用語を軍事用語として使用している国はわずかである。

「地雷弾」またはそれに相当する用語を使用している世界中の 軍事用語の例:

• –イギリスの 高性能爆薬、大容量（HEHC）^{[1] [3] [2]}
• –フランス語：地上発射弾の「obus à mine」および「obus fougasse」^[7]フランスの古い兵器標準化によれば、「á mine」という用語は地中3メートル（9.8フィート）より深く埋められた地雷に使用され、「fougasse」という用語は地中3メートル（9.8フィート）より浅く埋められた地雷に使用されていました（Fougasse（兵器）を参照）。^[6]これは、「Obus á mine」と「Obus fougasse」の砲弾には効果に違いがあった可能性が高いことを示しています。
• –ドイツ語：通常地雷の弾丸はMinengeschoß（M-gesch ）、焼夷地雷の弾丸はMinenbrandgranate（M-brgr ） ^[9]
• –ハンガリー語: rombológránát ^[10]
• –イタリア語：グラナタ・ミナ^[11]
• –ノルウェー語：minegranat ^[12]
• –スペイン語：グラナダミナ^[13]
• –スウェーデン語：mingranat（mingrまたはmgr）^[14]

地雷の弾丸による被害効果は、しばしば「圧力波被害」または単に「地雷被害/地雷効果」と表現され、歴史的には大砲の弾丸以外の種類の兵器、最も有名なのは航空爆弾（例の名称：ドイツ語：Minenbombe、^[15]英語：High-Capacity bomb）に適用されてきた。

機雷相当弾頭を搭載した空対空ロケットにも、その名前に「地雷」が付くことがある。例えば、ドイツの第二次世界大戦時のロケットR4Mは、英語で「ロケット、4kg（8.8ポンド）、機雷の頭」を意味するRakete, 4 Kg, Minenkopfの略称であった。 ^{[16]興味深いことに、第二次世界大戦後に}スウェーデンで開発された機雷ロケットは、当初の設計がドイツのR4Mを直接ベースとしていたにもかかわらず、 sprängraketer（高性能爆薬ロケット）と名付けられていた。 ^[17]

地雷専用の砲弾はヨーロッパで生まれた。「地雷砲弾」という名前の由来は不明だが、イタリアでは1884年までにこの名前が使われていた（イタリア語：グラナータ・ミナ）。^[11]

地雷の弾は、世紀の変わり目頃に陸上と水上でさまざまな種類の大口径大砲、榴弾砲、迫撃砲に使用されましたが、第一次世界大戦後に減少しました。（第一次世界大戦中の迫撃砲での地雷の弾の使用については、記事「Minenwerfer」を参照してください。）第一次世界大戦中に鉄筋で補強された要塞が使用されたため、要塞に対する地雷の効果が鉄筋によって打ち消されたため、地雷の弾は時代遅れになったと考えられます。

第二次世界大戦中、機雷の弾丸は復活を遂げた。ドイツ軍が小口径（当初は20 mm）の自動火器にこの弾丸を使い始め、ドイツ空軍の戦闘機の武装と高射砲に使用し始めたためである。これは革新的なことであった。というのも、それ以前は、技術的な理由から機雷の弾丸は大口径のものしか製造されていなかったからである。通常、大口径の弾丸は鋳造で製造され、小口径の弾丸は固体の鋼鉄の弾丸に信管と爆薬を入れるための空洞をドリルで開けて製造されていたが、どちらの方法も、機雷の弾丸として機能するほど十分に薄くて強度のある小型の発射体を製造するのに効果的ではなかった。自動小銃から発射される小型の厚壁の弾丸は地上の標的に対しては有効であったが、対空用途ではより制限があった。

1930年代後半、ドイツ人は20mm MG FF砲の試験中にこれらの欠点に注目し始めました。^[8]従来の高性能榴弾は、上記の理由により、対空砲として不十分であると判断されました。これらの試験の結果、ドイツ空軍省（略してRLM）は、1937年に20mm MG FF砲用の機雷弾の開発を命じました。[ ^8] 20mm（0.787インチ）口径の砲弾を作るために、ドイツの兵器技術者は新しい製造方法を試す必要がありました。彼らが思いついたのは、薬莢と同じ方法で製造された高品質の引抜鋼製の砲弾でした。 ^[18]これらの新しい20mm機雷弾は、1940年に初めてイギリス空軍に対して使用され、非常に効果的であることが証明されました。イギリス軍、そして後には限られた範囲でアメリカ軍が戦闘機に機関砲を装備したときでさえ、彼らは常に従来型の弾薬を使用していた。これらの弾丸とドイツ空軍の機雷用弾丸のペイロードの差は顕著であった。例として榴弾だけを考えてみると、MG FF/M機関砲（後にはMG 151/20）で使用された20mm機雷用弾丸は、どちらも17g（0.60オンス）のHE弾を充填していたが、同じ口径だが明らかに重いイギリスとアメリカの機関砲の弾丸は、10～12g（0.35～0.42オンス）しか充填できず、一方、オリジナルのMG-FFの従来型20mm弾の典型的な充填量は、わずか4.5～6.5g（0.16～0.23オンス）であった。

前述のように、新しい弾薬の問題の 1 つは、軽量であるため、新しい 20 mm 地雷弾が 20 mm MG FF 砲を作動させるのに十分な反動を生み出さないことでした。このため、砲がこの新しい弾を発射できるように反動機構を改造する必要がありましたが、これにより、古い従来の弾丸を発射することが安全ではなくなりました。間違った弾薬を装填することを避けるため、改造された武器は 20 mm MG FF/M、Minengeschoßの略であるMと再指定されました。

ドイツが初めてミーネンゲショシュ弾を使用したのは、 MG FF /Mを装備したBf 109 EとBf 110 Cがヨーロッパ本土からイギリスへの任務に就いたイギリス空中戦の時でした。砲弾自体は致命的でしたが、銃は発射速度が遅く、銃口初速が比較的遅く、弾倉の弾薬供給が不十分だったため、すぐにベルト給弾式のMG 151に置き換えられました。この新しいタイプは、もともとミーネンゲショシュを発射する15 mmの重機関銃として導入されましたが、その後、以前の大砲サイズの機雷の砲弾の方が効果的であることが認識され、この武器用に新しい大型の薬莢（20x82mm）が作られました。この改造された砲（より正確にはMG 151/20と命名）は、戦争の終わりまでドイツ空軍の標準的な20mm機関砲となり、^[19]その高い発射速度と優れた弾道特性、そしてその口径にしては高性能な爆薬を搭載できることから、戦争中最も優れた航空機兵器の一つであった。^{[20] [21]}

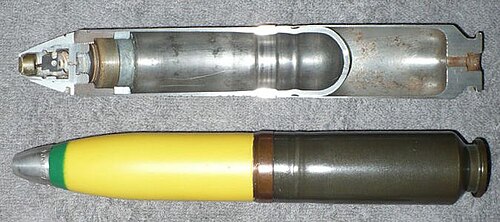

機雷のこの新しい用途の可能性がよりよく理解されるにつれて、ドイツ空軍は、反動/速度比によって、従来の航空機に効果的に搭載できるほど反動が低く、同時に有効な速度を達成できる大口径の砲を製造できるようになり、潜在的なゲームチェンジャーを生み出したことに気付きました。さらに、円筒の容積はその半径の2乗に比例し、砲弾は円筒形になる傾向があるため、ミーネンゲショスの設計を大口径に適用すると、爆発物のペイロードと威力が劇的に増加しました。そのような武器の1つが30 mm (1.18インチ) MK 108で、連合国がドイツの都市に対して大規模な爆撃を開始した戦争後半に軍事的に非常に重要になりました。実際、内容積の増加は非常に大きかったため、ドイツ軍はこれらの砲弾をより流線型に改良する価値があったことが証明された。これにより、砲弾の容量は若干犠牲になったが、ミネンゲショシュ設計の運動量の低さという特徴を部分的に補うことができた。30 mm MK 108用の流線型の機雷用砲弾はAusf.Cと命名され^{[22] 、}ニトロペンタ（PETN）の含有量は72グラム（2.54オンス）であった。これに対し、元々の先端が鈍角だったAusf.AにはPETNが85グラム（3.00オンス）含まれていた。（Ausf.Bは爆薬を含まない訓練用の砲弾であったことに注意。）現代の弾薬量との比較については以下を参照のこと。

機雷弾は、高初速30mmMK103などの対地攻撃砲にも採用された。 [ ^{23] [24]}また、2cm Flak30/38、3.7cm Flak18 /36/37 / 43、5cm FlaK41などの対空砲にも採用された。^[10]

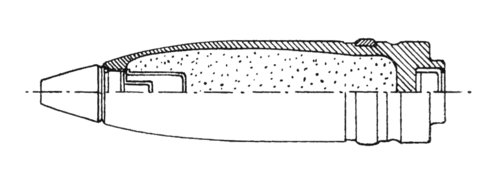

第二次世界大戦の終わりに、ドイツは航空機や連合軍の航空機に対抗するための高射砲で使用するために、口径55 mm（2.17インチ）の機関砲の開発を開始しました。例としては、Gerät 58 ^[25] 高射砲や、MK 112およびMK 115 航空機用機関砲があります。ドイツが55 mmという型破りな口径に落ち着いたのは、それが機雷1発で重爆撃機を撃墜できる最小の口径だったためです。 ^[10]計算とテストの結果、400グラム（0.882ポンド）のPETNまたはRDX爆薬混合物を1回爆発させると、重爆撃機を1発で効果的に撃墜できることが判明しました。^[10]ミニマリズムの要件により、この負荷を運ぶには少なくとも55 mm（2.17インチ）の口径が必要であると計算されました。興味深いことに、ドイツはすでに5cm FlaK41などの砲用に口径50mm（1.97インチ）の地雷弾を製造していたが、これらの爆薬容量は360グラム（0.794ポンド）しかなかった。^[10]

結局、第二次世界大戦中、ドイツは 55 mm 機雷弾を配備しなかったようです。連合軍によるドイツ爆撃により兵器研究が遅れ、55 mm 兵器の生産は不可能になりました。

しかし、ドイツ軍は1944年末に「ラケーテ4キログラム地雷搭載ロケット弾」、略してR4Mと呼ばれる55mm空対空ロケット弾を配備することに成功した。 ^[16]このロケット弾には55mmの「高容量」または「地雷」弾頭が装備されており、520グラムの爆薬混合物「HTA 41」 ^[16]（「HTA 15」としても知られる）が充填されていた。[ ^{26]この混合物は、}ヘキソジェン（RDX）40％ 、 TNT45 ％、アルミニウム15％で構成されていた。^[26]弾頭の殻壁の厚さはわずか0.8mm（0.0315インチ）だった。^[16]これらのロケット弾は戦争末期に数機のドイツ航空機に装備され、最も有名なのはMe 262で、限られた耐用年数の間に大きな効果を発揮した。^[16]ある時、R4Mロケットを装備したMe262が、 425機のB-17爆撃機のうち25機を非常に短時間で撃墜し、損失はありませんでした。^[16]

第二次世界大戦でドイツが敗戦した後、いくつかの国が自国の戦後の航空機や対空兵器に機雷の弾丸を使い始めた。例えば、イギリスのADEN砲やフランスのDEFA 540の「高爆発性」砲弾は、事実上ドイツの戦時中の同等品のクローンだった。^[27]砲自体はドイツのモーゼルMK 213を発展させたものだった。^[27]

•
  イギリスの30mmアデン砲はドイツのモーゼルMG213のコピーをさらに発展させたもので、機雷弾を発射するために特別に開発された。^[27]
•
  フランスの30mm DEFA砲はドイツのモーゼルMG 213のコピーをさらに発展させたもので、地雷弾を発射するために特別に開発された。^[27]

現代の設計と比較しても、上に引用した第二次世界大戦のペ​​イロードのいくつかは印象的で、A-10ウォートホッグのGAU-8 /A アベンジャー砲のPGU-13/B HEI 弾や、ロシアのGSh-30-1およびGSh-30-6砲の 30 mm OFZ 砲弾ですら、同じ口径のドイツの第二次世界大戦の機雷用砲弾の 72～85 g (2.54～3.00 オンス) に遠く及びません。PGU-13B と OFZ はそれぞれ 58 g (2.05 オンス) と 48.5 g (1.71 オンス) です。

スウェーデンは以前からこの砲弾の種類の経験があり、戦後、様々な口径の地雷用砲弾を開発した。その例としては、20 x 110イスパノ弾用の地雷用砲弾の派生型^[28]や、57 x 230Rボフォース弾用の砲弾の派生型^{[29]などがある。}

このタイプは、モーゼルBK-27 ^[30]などの自動大砲に現在でも使用されていますが、当初使用されていたような用途は知られていません。
