英国国鉄の電車クラス一覧

この記事では、1948年以降（英国国鉄時代および民営化後）に TOPS分類が付与された、または幹線ネットワークで使用されたすべての電気式複数ユニットを一覧表示します。英国における電気式複数ユニットの開発に関する歴史的概要については、「英国の電気式複数ユニット」を参照してください。

英国国鉄は、電化路線で使用するために、多種多様な電気式複数ユニット車両を運行していた。

AC ユニットは、架線からの25 kV 交流(AC) で動作します。グレートイースタン本線、ノースクライド線、ロンドン、ティルベリー、サウスエンドの鉄道ルートで架線のクリアランスが標準を下回っている場合は、 6.25 kV ACの低電圧が使用されました。ミッドランド鉄道のユニットは6.6 kV ACを使用しました。コンピュータ番号付けでは、AC ユニット (直流電源でも動作可能な混合電圧ユニットを含む) には、300 ～ 399 の範囲のクラスが割り当てられました。
直流車両は、南部地域および北ロンドン、マージーサイド、タインサイドのネットワークでは、第三軌条からの650～850Vの直流（DC）で動作します。マンチェスター・ベリー鉄道線では、側面接触式の第三軌条から1,200Vの直流が使用されていました。マンチェスター・サウス・ジャンクション＆アルトリンチャム線と「ウッドヘッド」線、そして当初のグレート・イースタン鉄道の路線では、架線から1,500Vの直流が使用されていました。コンピュータによる番号付けでは、直流車両には400～599の範囲のクラスが割り当てられました。

交流電車と二重電圧電車

第一世代

第二世代

現代／第三世代

これらは固体スイッチング素子（サイリスタとトランジスタ）を使用し、電子的な電力制御を備えています。

高速鉄道

時速190キロメートル（120マイル）以上の速度で運行可能な高速複数ユニットまたは固定編成列車。^[¹⁰^]

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 DC 600–750 V 3rdレールサポート。
1 2ヴァージンはアズマを発注し、数両を受け取ったが、旅客サービス開始前にフランチャイズがLNERに移管され、残りはLNERに引き継がれたため、両オペレーターの下で製造された。

直流電車

南部地域の部隊

サザン鉄道とその後継会社である英国国鉄サザン地域は、TOPSクラス番号の後に続く3文字のコードを使用して直流電車（EMU）を分類していました。サザン地域のEMUは、TOPSでは400シリーズに分類されていました。

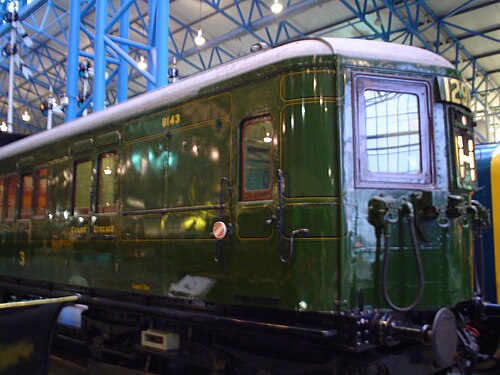

国有化以前

マーク1およびマーク2のボディシェル

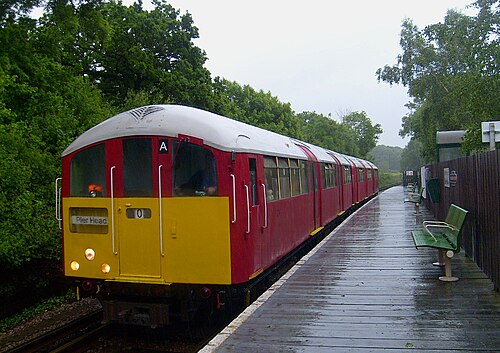

チューブストック

ロンドン地下鉄の深層チューブの車両限界に合わせて製造された鉄道車両。

TOPSクラス499は現在、ネットワークレール所有の線路を使用する必要のあるロンドン地下鉄所有の車両に割り当てられていることに注意してください。これは関係する車両の番号変更を伴うものではなく、電子記録目的のみです。^[¹³^]

現代の電車

その他のDCユニット

500系車両は、南部地域以外の様々な直流電車用に確保されていた。これには、北ロンドン、マンチェスター、マージーサイドの直流（第三軌条／第四軌条）路線、およびグレーター・マンチェスターの架線が含まれていた。タインサイド周辺の直流電化ネットワークは、TOPS導入時には既に非電化されており、車両は廃車または南部地域へ移管されていた。

トップクラス

プレTOPSクラス

旧LNER車両（タインサイド車両）
元LNWRユニット（ノースロンドンストック）
旧LOR車両（リバプール高架鉄道車両）
元LYR車両（マンチェスター-ベリー間車両）
元マージー鉄道車両（マージーサイドDC車両）
元W&CR車両（ウォータールー＆シティ鉄道車両）

バッテリー式電気複数ユニット（BEMU）

初代BEMUは1台限りの車両で、 TOPS導入前に運用から外された。2014年には、クラス379を改造した新世代のバッテリー式電車（独立動力式電気複数ユニットと呼ばれる）が開発された。

国鉄以外の車両

ネットワーク・レール社のインフラ上で運行するすべての鉄道車両には、TOPSコードの付与が義務付けられています。そのため、ロンドン地下鉄、サウス・ヨークシャー・スーパートラム、タイン・アンド・ウェア・メトロの列車には、それぞれ独自のTOPSクラスが割り当てられています。
