| 矢印 | |
|---|---|
 2004 年 7 月 29 日、ポイント・マグー海軍航空基地ミサイル試験センターで行われた AST USFT#1 での Arrow 2 の打ち上げ。 | |
| タイプ | 弾道ミサイル防衛 |
| 原産地 | イスラエル アメリカ合衆国[1] |
| サービス履歴 | |
| 使用中 | 2000年～現在 |
| 使用者 | イスラエル |
| 戦争 | |
| 生産履歴 | |
| デザイナー | イスラエル航空宇宙産業、ボーイング |
| 設計 | 1994年～現在 |
| メーカー | イスラエル航空宇宙産業、ボーイング防衛・宇宙・セキュリティ |
| 単価 | 300万米ドル（2003年現在[2]） |
| 生産 | 1994年～現在 |
| 仕様 | |
| 質量 |
|
| 長さ | 6.8メートル（22フィート）[6] – 7メートル（23フィート）[7] [4]
|
| 直径 | ステージ別：
|
| 翼幅 | 820 mm（32インチ）[6] |
| 弾頭 | 指向性高性能爆薬破砕弾[8] |
| 弾頭重量 | 150 kg (330 ポンド) [9] |
爆発 メカニズム | 近接信管[7] [8] |
| エンジン | 2段階[7] [8] |
| 推進剤 | 固体燃料[7] [8] |
運用 範囲 | 90 km (56 マイル) [7] [8] – 150 km (93 マイル) [6] |
| 飛行上限 | 大気圏外[10] [11] |
| 最高速度 | 矢印2：マッハ9、2.5km/s（1.6mi/s）を意味する[7] [8] |
ガイダンス システム | デュアルモード：パッシブ赤外線シーカーとアクティブレーダーシーカー[7] [8] |
ステアリング システム | 推力偏向と4枚の空力制御可動フィン[8] |
| 正確さ | 標的から4メートル（13フィート）以内[7] [12] |
発射 台 | トレーラー搭載エレクターランチャー1台につき6個の弾丸[7] [8] |
アローまたはヘッツ（ヘブライ語：חֵץ、[ˈχet͡s]または[ˈħet͡s]と発音）は、イスラエルのミサイル防衛システム要件を満たすために設計された弾道ミサイル防衛システムの一種で、 MIM-104パトリオット地対空ミサイルよりも弾道ミサイルに対して効果的なものとなるはずである。イスラエルと米国が共同で資金提供し、製造したこのシステムの開発は1986年に始まり、批判も招きながらも継続されている。イスラエル航空宇宙産業（IAI）のMALAM部門とボーイングによって着手され、イスラエル国防省の「ホーマ」（ヘブライ語：חומה、[χoma]と発音、「城壁」）管理局と米国ミサイル防衛局によって監督されている。これは、ダビデのスリング（中長距離）とアイアンドームとアイアンビーム[実験的]（短距離）とともに、イスラエルの多層ミサイル防衛システムの長距離層を形成しています。 [13]
アローシステムは、共同生産の超音速アローミサイル迎撃機、アロー2とアロー3、エルタ EL/M-2080「グリーンパイン」と「グレートパイン」早期警戒 AESA レーダー、エリスラ「ゴールデンシトロン」（「シトロンツリー」）C 3 Iセンター、イスラエル航空宇宙産業「ブラウンヘーゼルナッツ」（「ヘーゼルナッツツリー」）発射管制センターで構成されています。このシステムは移動可能で、他の準備された場所に移動できます。
アロー1技術実証機の製造と試験に続いて、アロー2バージョンのミサイルの製造と配備が開始された。アローは、現存する最も先進的なミサイル防衛プログラムの1つと考えられている。[14] [15]これは、弾道ミサイルを迎撃し破壊するために特別に設計および製造された最初の運用可能なミサイル防衛システムである。[16] [17]最初のアローバッテリーは2000年10月に完全運用可能と宣言され、イスラエル空軍（IAF）の防空司令部傘下の保護剣部隊によって運用されている。そのコンポーネントのいくつかは輸出されているが、防空司令部は完全なアローシステムの唯一のユーザーである。
イスラエルのミサイル防衛の宇宙飛行上位部分であるアロー3は、2017年1月18日に運用開始が宣言された。[18]アロー3はアロー2よりも高速、[19]より長い距離とより高高度で運用され、弾道ミサイルの軌道の宇宙飛行部分で迎撃する。イスラエル宇宙機関の議長によると、アロー3は対衛星兵器として機能する可能性があり、イスラエルは衛星を撃墜できる世界でも数少ない国の一つとなるだろう。[20]
背景
アロー計画は、アラブ諸国による長距離地対地ミサイルの取得を受けて開始された。[4] [21]アローはより完成度の高いコンセプトで射程距離も長いと判断され、ラファエル兵器開発局のAB-10ミサイル防衛システムよりも選ばれた。AB-10システムは、当初からミサイル迎撃用に設計されたシステムではなく、単にMIM-23ホークを改良したものに過ぎないと批判された。[22]
米国とイスラエルは1986年5月6日にアロー計画の共同出資に関する覚書に署名し、 [23] [24]、1988年に米国防総省 戦略防衛構想機構（SDIO）はイスラエル航空機産業にアロー1技術実証機を発注した。[7] [23] [25] [注 1]湾岸戦争で、イラクの「アル・フセイン」ミサイルに対するパトリオットミサイルの物議を醸す性能[26]が明らかになり、アロー開発にさらなる弾みがついた。[4]当初はSS-1「スカッド」やその「アル・フセイン」派生型、シリアが運用するSS-21「スカラベ」、サウジアラビアが運用するCSS-2などのミサイルを迎撃するように設計された。[21]アローはイランの高度なミサイル計画も視野に入れて進化した。当時のイスラエル国防大臣イツハク・ラビンは、新たなミサイルの脅威はイスラエルの安全保障に対する最も危険な将来の脅威の一つであると見ていた。[27]彼はこの計画について次のように述べた。
私は、国民統一政府の国防大臣としての任期中、レーガン大統領が導入した戦略防衛構想へのイスラエルの参加に賛成票を投じる栄誉に浴しました... [25]
イスラエル国防省の一部であるイスラエル兵器技術インフラ開発局は、 「ホマ」政権下でアロー開発プロジェクトを運営している。「ホマ」政権は、IMDO（イスラエルミサイル防衛機構）とも呼ばれ、アローシステムの開発に携わるイスラエルのさまざまな防衛企業の産業活動を調整する責任を負っている。[25] [28]
資金調達
数十億ドル規模のアロー開発プログラムは、米国の財政支援を受けてイスラエルで実施されている。開発プログラムが始まったとき、ミサイルの初期生産を含む開発と製造の総費用の見積もりは16億ドルと推定されていた。[28]アローミサイル1発の価格は300万ドルと推定された。[28] 1989年から2007年の間にアロープログラムに約24億ドルが投資されたと報告されており、そのうち50～80パーセント[29]は米国によって資金提供された。[30]イスラエルは年間約6,500万ドルを拠出している。[28]
批判と反対
アロー計画はイスラエル空軍の反対に遭った。同国の伝統的な抑止力と先制攻撃の原則は、このミサイルの性質とは対照的だった。さらに、高価なミサイルの調達によって、戦闘機などの攻撃プロジェクトに割り当てられる資源が減少することをイスラエル空軍は懸念していた。[33]
イスラエルのミサイル防衛の概念に対する批判は、1993年にジャフィー戦略研究センターが発表した包括的な研究[34]の中で、ルーベン・ペダツールによって表明された。 [注2]この研究でなされた議論は、多くの国防当局者やアナリストの意見と一致しており、米国の戦略防衛構想批判者の主張の多くを反映していた。 [27]
ペダツールは、アロー型の防衛システムを単純で安価で簡単に設置できる対抗手段で騙すのは極めて簡単で、アローシステムは無効になると主張した。彼は、イスラエル国防軍（IDF）の匿名の専門家が、このシステムは2010年より前には利用できないだろうと予測したことを引用し、イスラエルの防衛産業がこのような複雑なシステムに立ち向かえるかどうか疑問視した。彼は、約100億ドルという莫大なコストを想定しており[ 28]、予算の優先順位がゆがめられ、IDFの戦闘能力の重要な強化から資金が転用され、イスラエルの国家安全保障ドクトリンの大幅な見直しを余儀なくされるだろう。彼はさらに、アローは通常弾頭、化学弾頭、生物 弾頭を搭載したミサイルに対しては効果的であっても、核弾頭を搭載したミサイルの将来の脅威に対しては意味がないと主張した。なぜなら、アローは気密防御を提供することは決してできず、イスラエルの人口密集 都市部への核弾頭1発の影響でさえイスラエルにとって実存的脅威となるからである。[21] [27]
同時に、当時アメリカ科学者連盟で働いていたジョン・E・パイクは、「システムのレーダーとコマンドシステムの技術的な問題と、その高い開発コストを考えると、アロー計画はすぐに中止されるかもしれない」と述べた。[35]国防情報センターの研究員であるビクトリア・サムソンも2002年10月に、アローシステムは弾頭を子弾に分割したミサイルを追跡できないと述べた。[36]
2003年6月、IAIと下請け業者のイスラエルの主任エンジニア、共同発明者、プロジェクトマネージャーのグループは、アローシステムの開発と製造に対してイスラエル国防賞を受賞した。 [37]
IMDOの初代所長ウジ・ルビン氏によると、時が経つにつれ、悲観的な予測のほとんどは根拠がないことが証明された。イスラエルの防衛産業は技術的課題を克服し、システムの開発は予想より10年早く完了し、アローへの支出が他のイスラエル国防軍の調達計画に何らかの悪影響を与えたという兆候はない。 [27]ルビン氏は、イスラエルのミサイル防衛は今や確立された事実であり、批評家が発した警告のほとんどは実現しなかったと主張している。[27]しかし、ペダツル氏は納得していない。[38] [39]
発達
矢印1
アロー迎撃ミサイルの最初の打ち上げは1990年8月9日に行われ、ミサイルの制御および誘導システムをテストするために設計されました。テストは離陸後数秒で停止し、ミサイルは軌道から外れて定位置に衝突する恐れがあったため意図的に破壊されました。これは、地上追跡レーダーがミサイルの軌道を追跡できなかったために発生しました。[4] 2番目のテストは1991年3月25日に行われました。打ち上げ中にミサイルのコンポーネントを確認するために設計され、海上の船舶から実施されました。再びミサイルの故障により実験は中止されました。[4]アローの迎撃能力を調べるために設計された3番目のテストは1991年10月31日に実施されました。ミサイルは再び海上の船舶から打ち上げられましたが、以前の故障が繰り返されたため再び中止されました。[4]
1992年9月23日、発射中のミサイル部品の別のテストで、システムは最終的に計画どおりに動作し、アローは発射から45秒後に空の指定された地点に到達しました。計画どおり、ミサイルはその後破壊されました。この成功した実験により、システムの予備テスト段階は終了しました。[4] 5回目、6回目、7回目のテストは、それぞれ1993年2月28日、7月14日、10月14日に行われました。これらのテスト中、アローはターゲットミサイルのすぐ近くを通過することに成功し、地対地ミサイルを迎撃する能力を証明しました。[4] 1994年3月1日の8回目のテスト中、ミサイルは地上コンピューターの障害により発射されませんでした。[4] 1994年6月12日の9回目のテスト発射はATD#1（アローデモンストレーションテスト1）としても知られ、アロー1は地中海の真ん中に停泊している船から発射されたターゲットミサイルを迎撃することに成功しました。[4] [25]

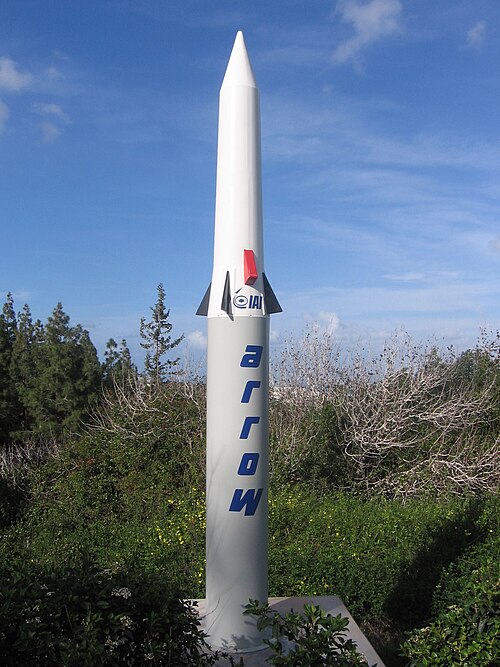

アロー1は、全長7.5メートル（25フィート）、本体直径1,200ミリメートル（47インチ）、打ち上げ重量約2,000キログラム（4,400ポンド）の2段式固体燃料ミサイルであると伝えられている。第2段の長さは2.5メートル（8.2フィート）で、慣性誘導とコマンド更新中間コース誘導、末端赤外線 焦点面アレイを備えていると推定された。ミサイルは、両段で推力偏向が可能で、比較的高速で機動性が高いと説明されている。射程距離は約50キロメートル（31マイル）と説明されている。[8]一方、アロー1は単段式ミサイルである可能性もある。[40]「大きくて扱いにくい」[41]アロー1の開発はその後中止され、「より小型で高速でより強力な」アロー2の研究が続けられた。[4] [25]
矢印2
1995年7月30日と1996年2月20日には、標的ミサイルなしで操舵、制御、巡航システムの2回のテスト（IIT#21とIIT#22と命名）が成功した。[4] [25] 1996年8月20日と1997年3月11日には2回の迎撃が成功し、AIT#21とAIT#22と命名された。[4] [ 25] 1997年8月20日には別の迎撃テスト（AIT#23）が実施されたが、操舵システムが故障したためミサイルは破壊された。[4] [ 25 ]この障害は、システム全体の最初の総合テストであるAST#3の成功を確実にするために時間内に修正された。1998年9月14日、すべてのシステムコンポーネントがコンピューターシミュレーションの脅威にうまく対抗した。[4] [25] 1998年11月29日、イスラエル航空宇宙産業はイスラエル国防省に最初の運用可能なアロー2迎撃ミサイルを納入した。[25]
1999年11月1日には、システム全体の迎撃試験（AST#4）が実施された。この試験中、アローシステムは、沖合の船舶から非常に急な軌道で発射された「スカッド」ミサイルを模したTM-91C標的ミサイルの位置を特定し、追跡し、迎撃した。[25] [42] IAI TM-91C標的ミサイル自体は、アロー1迎撃ミサイルをベースにしていた。[43] 2000年3月14日、パルマチン空軍基地での式典で、最初の完全なアロー2バッテリーがロールアウトされた。[25]当時のIAF司令官アルフ・ エイタン・ベン・エリヤフは演説で次のように述べた。
今日は防空軍、空軍、防衛当局、そしてイスラエル国にとって素晴らしい日だ。今日、我々は世界で唯一のこの種の兵器システムの受け入れを完了した。我々は弾道ミサイルに対する防衛システムの開発、構築、運用に成功した最初の国である。[25]
2000年9月14日には、もう1回のアロー2テスト（AST#5）が実施された。この時は、新しい標的ミサイルであるラファエル先進防衛システムズ「ブラックスパロー」が使用された。[44]この空中弾道標的ミサイルは、イスラエル空軍のF-15から、侵略者「スカッド」を模した弾道軌道でイスラエルの海岸線に向けて発射され、迎撃され破壊された。[4] [42]その結果、翌月、パルマチンアロー砲台がイスラエル防空軍によって運用可能と宣言された。[25]「ブラックスパロー」は、それ以来、AST#6、AST#9、AST#10のテストで侵略者標的として使用されている。[43]伝えられるところによると、2001年6月、アローミサイルは、トルコ南東部で行われた、コード名アナトリアンイーグルのアメリカ、イスラエル、トルコの合同演習の過程でテスト発射された。 [45] 2001年8月27日（AST#6）、アローシステムは海岸から約100km（62マイル）離れた地点で目標を迎撃することに成功しました。これはアロー2がこれまでにテストされた中で最も高く、最も遠い距離でした。[4] [23] 2002年10月、2番目のバッテリーが運用可能であると宣言されました。[25]
ブロック2
2004 年 8 月 26 日、AST USFT#2 中に Arrow 2 が打ち上げられました。
アロー2ブロック2の試験は2003年1月5日に成功裏に実施された（AST#8）。4発のミサイルが4つの模擬標的に向けて発射され、特殊な飛行条件下での迎撃機の性能と、一連の発射中のシステム性能が検査された。[4] [42]この試験には実際の迎撃は含まれていなかった。[4] 2003年12月16日に行われた別の試験（AST#9）では、約60km（37マイル）というかなり高い高度で飛来するミサイルを迎撃し破壊するシステムの能力が検査された。 [ 25]伝えられるところによると、AST#8とAST#9では、アローとパトリオットのバッテリーの統合も試験された。[4] [25]
2004年7月29日、イスラエルと米国はカリフォルニア州のポイント・ムグ海軍航空基地（NASポイント・ムグ）ミサイル試験センターで共同試験を実施し、アロー迎撃ミサイルが本物の「スカッドB」ミサイルに向けて発射された。この試験は、試験場の安全上の制限によりイスラエルでは試験できなかった現実的なシナリオを再現したものである。[23]試験を可能にするために、完全なバッテリーがポイント・ムグに輸送された。「グリーン・パイン」レーダーと指揮統制システムは基地に配備され、アロー発射装置は試験場の一部を形成する島の沖合100km（62マイル）に設置された。[46]試験は成功し、迎撃ミサイルはサンニコラス島の西方40km（25マイル）の高度で300km （190マイル）の軌道を飛行した「スカッド」を破壊した。[46] [7] [ 6] [47] [48]これはアロー迎撃ミサイルの12回目のテストであり、完全なシステムの7回目のテストであり、実際の「スカッド」の最初の迎撃でした。[49]この重要なテストはAST USFT#1として知られるようになりました。[25]このテストの後、当時のイスラエル国防大臣、シャウル・モファズは次のように述べました。
我々は不確実な時代に生きている。「第三圏」の国々（イラン）は、非従来型の能力と長距離発射能力の獲得に努力を続けている。アローは世界最高のミサイルシステムであり、将来の軍事力の増強に寄与する。[50]
AST USFT#2は1か月後の8月26日にNASポイント・マグーで実施された。このテストは、分離する弾道ミサイルの分裂弾頭を検出するアローの能力を調べることを目的としていた。[7] [47]実際のターゲットを検出したが、技術的な故障により攻撃することができず、[51]テストは中断された。[7] [47] 2005年3月から4月にかけて、「グリーン・パイン」と「ゴールデン・シトロン」が米軍が運用するパトリオットシステムの要素と連携する能力が、コード名「ジュニパー・コブラ」と呼ばれる米イスラエルの2年ごとの定期演習中に、模擬の「スカッド」タイプのターゲットに対してテストされ、成功した。[25] [52]アローシステム全体の実際のテストは2005年12月に再開され、システムは記録的な低高度でターゲットを迎撃することに成功した。高度は特定されていないが、記録的な低高度だったと報告されている。[7] [47]このテスト（AST#10）はアローミサイルの14回目のテストであり、完全なシステムの9回目のテストでした。[42]
ブロック3
2007年2月11日、アロー2ブロック3 [53] が高高度で弾道ミサイルを模擬した「ブラックスパロー」標的ミサイルを迎撃し、破壊することに成功した。[7] [47]これはイスラエルで実施された最初のいわゆる分散型兵器システム試験であり、約100 km (62 mi) 離れた場所に配備された2つのアローユニットが、接近する脅威に関するデータを共有し、発射任務を調整する必要があった。また、リンク16データ配信システムが2つのアローユニットを接続するために使用されたのはこれが初めてであったが、このシステムは以前の試験でアローとパトリオットの砲台を接続するために使用されていた。[51]さらに、改良された発射装置が使用された。[54]別の「ジュニパーコブラ」演習は2007年3月10日から20日まで実施された。「ジュニパーコブラ2007」で使用されたコンピュータシミュレーションは、「ジュニパーコブラ2005」で使用されたコンピュータシミュレーションに類似していた。[55]
次のブロックの前身は、飛行と性能に関する情報を収集するために、2007年3月26日に標的なしで打ち上げられ、[56]ハードウェアと電子機器に不特定の変更が導入され、製造コストが約20パーセント削減されました。[57]当時のIMDOディレクター、アリエ・ヘルツォグは、「私たちのアロー運用システムは、中東、特にイランとシリアにおけるすべての運用上の脅威に間違いなく対処できます。」と述べています。 [58]
ブロック4
2008年4月15日、アロー兵器システムは、新しい標的ミサイル[7] [59] 「ブルー・スパロー」の探知と模擬迎撃に成功した。 「ブルー・スパロー」は「スカッドC/D」ミサイル[44]やイランの シャハブ3も模擬できる「ブラック・スパロー」の後継機である。[7] [ 59]テスト中、標的ミサイルはイスラエル空軍のF-15から高度90,000フィート（27.5km）で発射された。ミサイルは複数の弾頭に分裂し、迎撃が困難になった。[59]それでも、「グリーン・パイン」は弾頭を追跡し、迎撃を模擬した。[59] 2008年9月、イスラエル国防軍は「ブルー・スパロー」に対して実際のアロー2ブロック4ミサイルのテストを試みた。しかし、標的ミサイルが発射直後に故障したため、訓練は中止された。[60]最終的に、アロー2ブロック4は2009年4月7日に「ブルー・スパロー」に対してテストされ、成功しました。[60] [61] [62]
2009年7月22日、再びポイント・マグー海軍航空基地で、射程1,000km (620マイル)を超える空中標的ミサイルに対するアロー2ブロック4の合同試験が行われたが[63] 、ミサイルが通信リンクを確立できなかったため、発射直前に中止されたと報じられている。[64] [65]標的はC-17グローブマスターIII航空機から放出され、 [66] [67]レーダーが標的を探知し、その軌跡を送信したが、[64]迎撃ミサイルは発射されなかった。[66]「標的の追跡はうまくいったが、レーダーが戦闘管理センターに送信した追跡軌道情報が誤って規定の安全範囲外を示したため、ミッションは中止された」とプログラム筋は語った。[68] 中止された迎撃は、当初7月17日に予定されていた計画されたテストでの2回の挫折の後に起こった。最初の試みはC-17航空機の技術的な不具合のために中止され、7月20日に予定されていた試みは、アローシステムの主要部分に十分な電力を供給していなかった故障したバッテリーのために中止された。 [65]このテストは失敗と広く言われましたが、[38] [66]他の弾道ミサイル防衛システムとの相互運用性の目的は達成されました。[67]

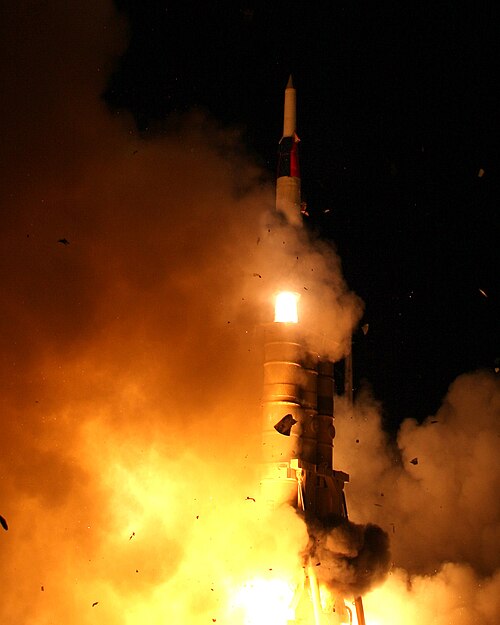

2011年2月22日、アローシステムはポイント・マグーNASで行われた飛行試験中に長距離[69]弾道標的ミサイルの迎撃に成功した。標的ミサイルはポイント・マグー試験場内のカリフォルニア沖にある移動式発射台から発射された。[70]この試験では、アロー2迎撃ミサイルの識別能力を向上させるために設計された新しいブロック4バージョンが検証された。[69]標的を完全に破壊したのは物体同士の衝突だった。[69]
2012年2月10日、開発者らはブロック4アローシステムの納入前に最終的な目標追跡テストを成功裏に実施した。ブルースパロー目標ミサイルはレーダーによって検出・追跡され、迎撃ソリューションは戦闘管理コントローラーによって計画され、発射ユニットに転送された。[71]
アリエ・ヘルツォグによれば、ブロック4のアップグレードは「上空で何が起こっているかを識別するプロセスと、ターゲットデータの送信を改善し、状況制御を大幅に改善する」とのことである。[69]ブロック4のアップグレードは中間経路誘導も改良し、ターゲット識別および識別能力の向上と相まって、殺傷力を向上させる。[69]
ブロック4.1には、新しい戦闘管理センター、高い射撃能力を備えた装甲ランチャー、他のミサイルシステムとのより良い通信、より広い迎撃範囲が含まれる予定です。[72] 2014年9月9日、ブロック4.1バージョンの運用システムを使用して地中海上で迎撃テストが実施されました。結果は決定的ではなく、データが完全に分析されるまで確定しませんでした。[73] 2015年2月、IMDOの職員は、テストは正常に捕捉されたものの、わずかに目標を外したことを認めました。[74]失敗の正確な理由は明らかにされていませんが、当局は当初、この不具合は簡単に修正できるソフトウェアの問題によるものだと考えていました。[74]
ブロック5
2011年4月までに、IMDOは、下位層のアロー2と大気圏外のアロー3を単一の国家ミサイル防衛システムに統合する、完全なアローシステムへの新しいブロック5アップグレードの初期定義を開始しました。アリエ・ヘルツォグによると、計画されているブロック5には、新しい地上および空中センサー、指揮統制システム、およびイランが開発した潜在的に核搭載可能な運搬手段をシミュレートする新しい標的ミサイルであるシルバースパロー[75]が含まれます。 [68] 米国ミサイル防衛局によると、ブロック5は、総防御エリアを約50％拡大することで、「よりストレスのかかる地域の脅威」に対処できるようになると予想されています。[75]
計画されているブロック5は、既存のスーパーグリーンパインレーダーを最適化し、AN/TPY-2レーダーやアメリカ海軍 駆逐艦に搭載されている弾道ミサイル防衛レーダーと連動させる。米国のレーダーは、この地域のイスラエルと米国の標的が攻撃を受けた場合、閉ループ作戦を支援するために使用される。[68]

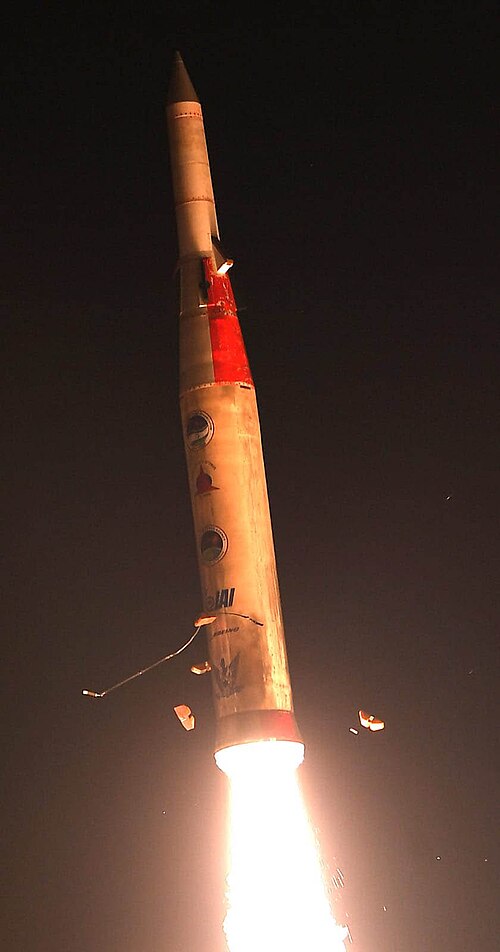

2020年8月12日には、地中海上空でアロー2号の別の成功したテスト（AST#18a）が実施されました。[76]
矢印3
2008年8月までに、米国とイスラエル政府はイスラエル防空軍の上位コンポーネントの開発を開始した。これはアロー3と呼ばれている。この開発は、イスラエルの弾道ミサイル防衛システムに上位コンポーネントを統合する必要性を判断するために2006年から2007年にかけて実施されたアーキテクチャ定義研究に基づいている。アリエ・ヘルツォグによると、この上位層の主要要素は、IAIとボーイングが共同で開発する大気圏外迎撃ミサイルになるという。[77]アロー3は2017年1月18日に運用開始が宣言された。[18]
アロー3はアロー2よりも高速、[19]、長距離、高高度で運用され、弾道ミサイルの軌道の宇宙飛行部分で迎撃する。イスラエル宇宙機関の議長によると、アロー3は対衛星兵器として機能する可能性があり、イスラエルは衛星を撃墜できる世界でも数少ない国の一つとなるだろう。[20]
矢印4
イスラエル国防省と業界開発者は、より高度な将来の脅威に対抗するための新しいミサイル迎撃システムであるアロー4に進化する可能性のあるものの初期作業を開始した。2017年にIAIの副社長であるボアズ・レヴィは、この取り組みをアロー4と呼ぶのはおそらく時期尚早であると述べた。しかし、彼は進行中の設計研究がアロー2とアロー3を超える能力を持つ将来の迎撃ミサイルを目指していることを認めた。[78]
2021年初頭、イスラエルはアロー4迎撃ミサイルの開発が進行中であり、このシステムは極超音速巡航ミサイルや極超音速滑空体などの極超音速脅威の迎撃を目的としていることを明らかにした。[79]極超音速脅威に対抗するための取り組みは、2022年11月にイランが極超音速ミサイルのテストを行ったと発表したことを受けて新たな緊急性を帯びたが、その信憑性には疑問が残る。イランから発射されたそのようなミサイルは、わずか4分でイスラエルを攻撃する可能性がある。[80]
仕様

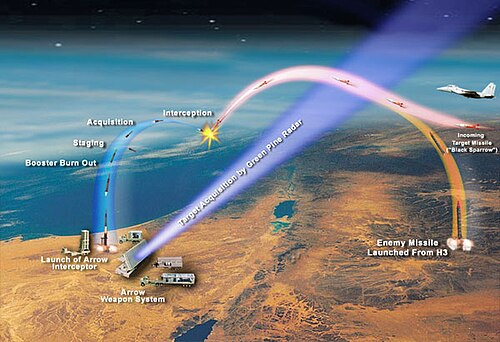

アローシステムは、もともと射程距離200km（120マイル）以上の短距離・中距離弾道ミサイルを迎撃するために設計され、最適化されていた。[ 81]軍用機や砲兵ロケットを迎撃するためのものではない。後者は比較的小型で射程距離が短い。[81] THAAD、RIM-161スタンダードミサイル3、MIM-104パトリオットPAC-3が運動エネルギーによる直接的な衝撃で標的を破壊する（「ヒット・トゥ・キル」）のに対し、アロー2は爆発的な起爆に依存している。[14]アロー2は成層圏 より上の標的を迎撃することができ、核兵器、化学兵器、生物兵器がイスラエル上空に散乱しない程度の高さである。[14] 開発者の意図は、人口密集地から離れた場所で破壊シーケンスを実行することだった。[4]ウジ・ルービン博士によると、このミサイルは、そのような弾頭が迎撃された場合に化学兵器が地上に到達するかどうかを判定するためにテストされた。西から東に流れるジェット気流の上で弾頭が破壊され、化学兵器の残留物が吹き飛ばされれば、地上に何も到達しないという結論が出た。[注 3] [41] それにもかかわらず、アローは低高度迎撃や多戦術弾道ミサイル迎撃も可能である。[82]
2段式ミサイルには、固体燃料の ブースターとサステイナーロケットモーターが装備されている。[7] [8] [47]ミサイルは、最初の燃焼でコンテナから垂直にホットローンチし、2回目の燃焼でマッハ9、つまり2.5 km/s (1.6 mi/s)の速度でターゲットに向かうミサイルの軌道を維持する。 [7] [8] [47]推力ベクトル制御は、飛行のブースト段階とサステイナー段階で使用される。[7] [8] [47] 2段目のサステイナーモーターが点火すると、1段目のアセンブリが分離する。[7] [8] [47]アローミサイルは、脅威となるミサイルの軌道と迎撃地点が正確に分かる前に発射される。[7] [47]より多くの軌道データが利用可能になるにつれて、最適な迎撃地点がより正確に定義され、ミサイルはそこに向かって誘導される。[7] [47]弾頭、信管、末端シーカーを含むミサイルの500kg（1,100ポンド）のキルビークルセクションには、低高度迎撃能力を与えるために4つの可動デルタ空力制御フィンが装備されている。 [8]デュアルモードミサイルシーカーには、戦術弾道ミサイルを捕捉および追跡するためのパッシブ赤外線シーカーと、低高度で空気呼吸する目標にホーミングするために使用されるアクティブレーダーシーカーがある。[7] [8] [47]赤外線シーカーは、インジウムアンチモン 焦点面アレイである。[7] [8] [47]キルビークルはヒット・トゥ・キル迎撃を達成するように設計されているが、これが達成されない場合、近接信管が目標に最も近づく直前に弾頭の破片を目標に向ける。[8]高性能爆薬指向性爆発破片弾頭は、半径40～50メートル（130～160フィート）以内の標的を破壊する能力がある。[23]このように、アローは、正確な衝撃の運動エネルギーによって脅威を破壊するヒット・トゥ・キル技術に純粋に依存しているパトリオットPAC-3、THAAD、スタンダードミサイル3とも異なる。 [14]
「アロー対弾道ミサイルの父」と呼ばれる上級開発者のドブ・ラビブ氏によると、 [注 4] [83] [84]アロー迎撃ミサイル 1 基で、最高高度で目標ミサイルを破壊する確率は 90 パーセントです。[27] [40] [85]失敗した場合は、さらに 2 基の迎撃ミサイルを短い間隔で目標に向けて発射することができます。[14] [27] [40]最初の迎撃ミサイルが目標を破壊した場合、2 基目を別の目標に向けることができます。[85]この技術を使用すると、3 つの独立した迎撃の可能性が提供され、迎撃確率が 90 パーセントから 99.9 パーセントに上昇し、漏洩率の要件を満たします。[40] [85]アローには、目標ミサイルが 30 秒以内に到達した場合に、5 発以上のミサイルの一斉射撃を同時に迎撃する機能もあります。[84]現在、このような機能を持っているのは米国とロシアだけです。[84]ラヴィヴによれば、アローは弾頭とデコイを区別できるという。[84]
各アロー砲台には通常4台から8台のエレクター・ランチャーが装備されており、[8]人員は約100名である。[86]トレーラーに搭載されたエレクター・ランチャーは、発射準備の整ったミサイルを6本の発射管に積載すると、重量が35トン（77,000ポンド）[5]になる。 [7] [8]発射後は、1時間でランチャーを再装填できる。[7] [47]このシステムは移動可能というよりは運搬可能であり、他の準備された場所に移動できるが、どこにでも設置できるわけではない。[5]
グリーンパイン
「グリーンパイン」は、Lバンドの500MHzから1,000MHz、[7] [3] [87] または1,000MHzから2,000MHzの範囲で動作するアクティブ電子走査アレイ（AESA）ソリッドステートレーダーです。[ 88 ]探索、検出、追跡、ミサイル誘導の各モードで同時に動作します。[7] [88]最大約500km（310マイル）の範囲でターゲットを検出でき、3,000m/s（10,000フィート/秒）を超える速度で30以上のターゲットを追跡できます。[7] [89]レーダーはターゲットを照らし、アローミサイルをターゲットから4m（13フィート）以内に誘導します。[7] [12]
- スーパーグリーンパイン
このレーダーの改良版は「スーパーグリーンパイン」[90] 、 「グリーンパイン」ブロックB、[91]または「グレートパイン」（ヘブライ語：אורן אדיר、[オエンアディ]と発音）と呼ばれ、オリジナルの「グリーンパイン」に取って代わる予定である。2008年時点では両方のバージョンが稼働していた。[92]「スーパーグリーンパイン」は探知範囲を約800～900 km（500～560マイル）に拡張した。[91] [93]スーパーグリーンパインのさらに高度なアップグレードが開発中である。[89]
ゴールデンシトロン
「ゴールデンシトロン」（ヘブライ語：אתרוגזהב、発音は[etʁoɡ zahav]）トラック搭載型ネットセントリックオープンシステムアーキテクチャ[82]戦闘管理指揮管制通信情報センター[25]は、最大14の迎撃を同時に制御できます。[7] [8] 2007年時点で、これは世界で最も先進的なネットセントリックシステムの1つでした。[30]このシステムは、戦闘作戦管理のあらゆる段階[94]で、完全自動および人間参加型のオプションを提供します。[82]また、他の戦域ミサイル防衛システムやC 3 Iシステムとの相互運用性も備えています。[94]特に、リンク16、TADIL-Jの通信は、パトリオット射撃管制ユニットとの相互運用性を可能にするために変更されていました。割り当てられたターゲットは、パトリオットのAN / MPQ-53射撃管制レーダーに引き渡すことができます。アメリカとイスラエルが実施したテストでは、アローとパトリオットのアメリカ版とイスラエル版の双方をうまく接続することに成功した。[7] [8]
「シトロン ツリー」には、U 字型に配置された 3 列のオペレーター コンソールがあります。中央には交戦を監視する指揮官が座っていますが、砲兵中隊の他の部分や IAF本部ともリンクしています。指揮官の右側には交戦士官が座っており、U 字の右側の脚に座っている他の交戦士官にターゲットが割り当てられていることを確認します。各交戦士官には防衛する地理的領域が割り当てられており、士官のうち 2 人はパトリオット砲兵中隊の概要を把握しているため、より上級です。指揮官の左側にはリソース士官が座っており、ミサイルの状態と準備状況を監視します。U 字の左側にはスカイ ピクチャー士官が座っており、ホーム フロント コマンドと連絡を取り、センターの着弾点予測機能を使用して民間当局に警告します。これらのコンソールには、情報士官と事後報告/報告士官もいます。交戦中にすべての情報を吸収することは不可能であるため、録音を使用します。[5] 全体として、「ゴールデンシトロン」には7〜10人のオペレーターが乗船している。[3]
ブラウンヘーゼルナッツ
「ブラウン・ヘーゼルナッツ」（ヘブライ語：אגוזחום、発音は[eɡoz χum]）発射管制センターは発射場に位置し、[82]「ゴールデン・シトロン」射撃管制センターから最大300km（190マイル）離れている。[7] [47]このセンターは「グリーン・パイン」と「ゴールデン・シトロン」へのマイクロ波および無線データおよび音声通信リンクを使用している。発射方法は密閉されたキャニスターからの垂直ホット発射であり、[82]全方位をカバーしている。[82]「ブラウン・ヘーゼルナッツ」にはミサイルのメンテナンスおよび診断機能もある。[82]
生産
イスラエルは当初、アロー システムを国内で生産していたが[注 5]、2003 年 2 月 11 日に IAI とボーイングは、2003 ～ 2004 年度で 2,500 万ドルを超える契約を締結し[95] 、アロー ミサイルの部品を製造する生産施設を米国内に設立した。2004 年 3 月、IAI はボーイングに 7,800 万ドルの生産契約を発注した。契約総額は 2008 年第 2 四半期までに 2 億 2,500 万ドルを超える可能性がある。[95]この契約の成功により、ボーイングはアラバマ州ハンツビルの施設で、電子セクション、ブースター モーター ケース、ミサイル キャニスターなど、アロー ミサイルの部品の約 35 パーセントの生産を担当している。 [ 95 ]アロー システムの元請け業者である IAI は、イスラエルでのアロー ミサイルの統合と最終組み立てを担当している。[25] [96]ボーイングは2005年にイスラエルに最初のアロー2迎撃機を納入した。[14] [95]共同生産された迎撃機は2007年2月12日からテストされている。[54]イスラエル空軍への最終的な納入は2010年末までに計画されていた。[68]
その他の主な請負業者は次のとおりです。
- エルタ– 「グリーンパイン」/「スーパーグリーンパイン」レーダーを製造。[87]
- エリスラ- 「ゴールデンシトロン」C 3 Iセンターを生産します。[94]
- ラファエル・アドバンスト・ディフェンス・システムズ– 持続モーターと弾頭を生産。[7] [47]
- イスラエル軍事産業– ブースターモーターを生産している。[7]
- アライアント・テックシステムズ– モーターケースと第1段ノズルを製造。[7] [47]
- ロッキード・マーティン– アクティブレーダーシーカーを生産している。[97]
- レイセオン– 赤外線シーカーを製造。[8] [97]
- セラダイン–セラミック レドームを生産しています。[98]
展開
1986年の当初の計画によれば、アローシステムは1995年に運用開始の予定だった。[23]しかし、最初の運用可能なアロー砲台は、2000年3月にテルアビブ首都圏南部のリション・レジオン市近郊のパルマキム空軍基地に配備された。2000年10月に運用開始が宣言され、2001年3月に最大能力に達した。 [99]イスラエル北部ハイファ地区ハデラ市近郊のアイン・シェマー飛行場[14]への2番目の砲台の配備は、レーダーが健康に有害であると恐れた地元住民の強い反対により遅れた。[23]状況は最終的に解決し、イスラエルの第2砲台は配備を完了し、運用を開始し、2002年10月に第1砲台と連結されました。2007年にイスラエル国防軍はミサイル防衛の教義を修正することを決定し、シリアとイランのミサイル攻撃の可能性に対抗するために、イスラエル北部でのアローの配備をひそかに変更したと伝えられています。[100]
イスラエル国防軍は、各砲台に50基[53] ～100基の迎撃ミサイルを調達する計画だった。 [14] 1998年時点で、砲台1基のコストは約1億7000万ドルと見積もられていた。[23] [101] [注6] 2012年現在、1基の「グレートパイン」レーダーが2基の「グリーンパイン」レーダーと並んで配備されていると報告されている。[93]

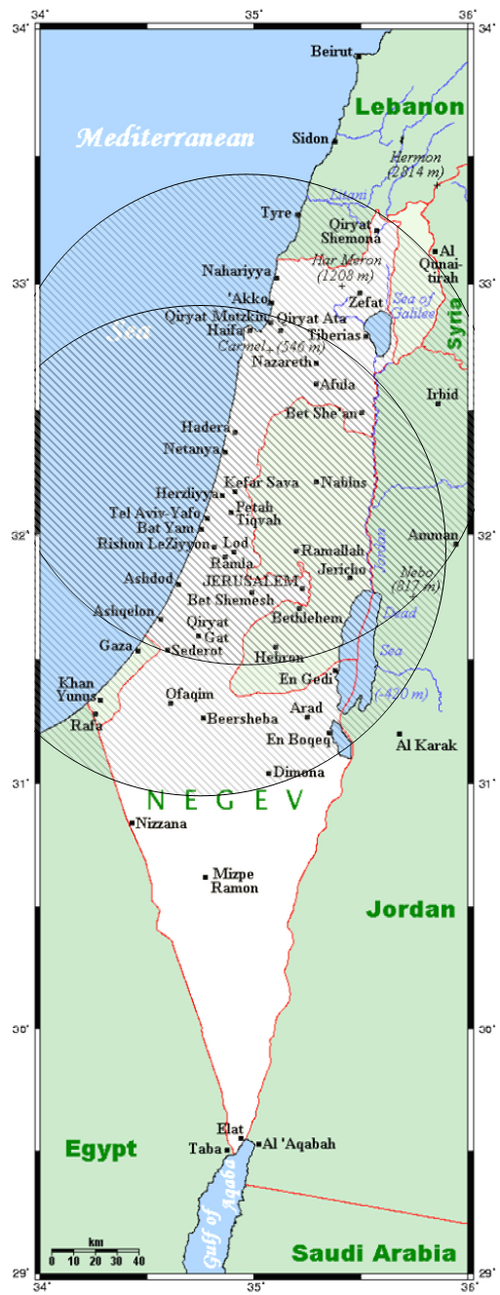

イスラエルは当初、2つのアロー2砲台を配備する計画だったが、その後、3つ目の砲台の資金提供の約束を求め、勝ち取った。[23]一部の報道では、3つ目の砲台は既に配備されているか[27]、南部で開発中であると述べられており[14]、他の報道では、3つ目の砲台の配備の決定はまだなされていないが、2012年に就役すべく議論中であると主張している。 [7] [16] [23]別の報道では、イスラエルはネゲブ原子力研究センターなどの敏感な場所もカバーする南部地域を防衛するために、1つではなく2つのアロー2砲台を追加で配備する予定であると述べられている。[29]しかし、3つ目の砲台に関する決定は2010年10月になされた。[102]新しい砲台は、2012年に国の中心部で運用開始される予定であった。[103]ジェーンズ・ディフェンス・ウィークリーによると、いくつかの情報源によると、新型アロー2砲台は2012年にエルサレムとアシュドッドのほぼ中間、ベイト・シェメシュ近郊のタル・シャハルにあるイスラエル空軍施設で運用を開始したとのことである。[104]
輸出
イスラエルを除いて、完全なアローシステムを購入した国はないが、インドは2005年8月までに3基の「グリーンパイン」レーダーを購入し配備した。[105]インド政府は1999年以来アローシステムの購入を模索してきたが、[21] 2002年初頭、米国は主要な資金提供国としての権利を行使し、イスラエルのアロー2ミサイルをインドに販売するという要求を拒否した。 [ 23] [105]米国当局は、販売はミサイル技術管理レジーム（MTCR）に違反すると主張した。[23]アロー2は300km（190マイル）の射程を達成できる可能性があるが、より短い距離での迎撃用に設計されており、MTCRで指定されたこの距離まで500kg（1,100ポンド）のペイロードを運ぶことができるかどうかは不明である。[23] 2011年にインド陸軍当局者は再び、アロー2がインドのミサイル防衛ソリューションの一部となる可能性があると述べた。[107]
トルコはまた、10億ドル以上のミサイル防衛システムを購入する計画だった。アローは潜在的な候補と考えられていたが[108]、政治的な理由で却下された。[109]過去には、アローシステムの潜在的な外国顧客としてイギリス、日本、シンガポールが挙げられていた。[ 21] [23]オランダは1999年11月に「ゴールデンシトロン」 C 3 Iセンターに興味を示したと伝えられている。 [21]
1990年代後半、ヨルダンの当局者は、イスラエルとイラクまたはイランの間でいかなる紛争も自国の領土に影響を及ぼすと懸念を表明した。弾頭が通常兵器でない場合、ヨルダンにとって問題はより困難になる。そのため、ベンヤミン・ネタニヤフは、イスラエル首相としての最初の任期中に、ヨルダンに「アロー2の防衛傘」を提供したと伝えられている。イスラエルがアロー発射装置をイラク国境近くに前方展開するのを許可しない場合、イスラエルがヨルダンにアローシステムを売却するという選択肢もある。これが、上記のネタニヤフ首相が言いたかったことだろう。1999年5月、イスラエルはヨルダンへのアロー砲台の売却を米国に承認するよう要請したと伝えられているが、どうやらそのような承認は得られていないようだ。[21]
それぞれの政府から販売承認を得た米国とイスラエルの産業チームは、アローシステムを韓国に提供する計画を立てている。潜在的な取引額は10億ドルを超えると推定されている。[110]
米国にとって、アローは重要な技術・運用データを提供してきた。[15] [97]これはミサイル防衛局の階層化ミサイル防衛アーキテクチャ計画の重要な要素であり、成功し、費用もかからないプログラムの一例である。しかしながら、現時点では米国はアローを調達し配備する計画はない。[14]それにもかかわらず、2009年9月、当時のロバート・ゲーツ国防長官 とジェームズ・カートライト統合参謀本部副議長は、欧州における米国のミサイル防衛資産案の代替案としてアローシステムを挙げた。[111] [112]アローシステムは欧州における米国の弾道ミサイル防衛能力に組み込まれつつあると彼らは述べた。[111]
2011年6月のインタビューで、パトリック・J・オライリー中将は、アロー2は米国が中東で計画している地域防衛網に統合されるだろうと述べた。インタビューによると、このシステムは米国の同盟国ではあるがイスラエルと外交関係のないアラブ諸国も保護する可能性があるという。[113] 2015年10月までに、湾岸協力会議（GCC）諸国は、自らアローシステムを購入することに関心を持つようになった。[114]
2022年2月に始まったロシアのウクライナ侵攻を前に、ドイツ政府はドイツ連邦軍向けのArrow-3システムの購入を検討している。このシステムは市場で入手可能であるため、ドイツでは2025年にも運用可能となる可能性がある。ミサイル防御シールドについては、「スーパーグリーンパイン」ミサイルレーダーシステムがドイツの3か所に設置され、そのデータはウエデムの統合航空作戦センターに送信される。ドイツのArrow砲台はポーランド、ルーマニア、バルト諸国もカバーできる。その場合、近隣諸国は追加のArrow-3ミサイルを購入する必要があり、レーダー画像はドイツ軍から提供される。2022年4月5日付の新聞「エルサレムポスト」の報道によると、イスラエルと米国はドイツにArrow-3システムを販売することに原則合意したという。[115]
2023年6月、ドイツ連邦議会はドイツ空軍向けのアロー3システムの購入を承認した。納入は2025年後半の予定である。[116]
運用履歴
2017年3月17日、アローミサイルは、イスラエルの航空機に向けて発射されたシリアのS-200ミサイルを撃墜し、最初の作戦上の迎撃を達成した。 [117]イスラエル空軍の上級将校は、地対空ミサイルの異例の迎撃に関する作戦上の状況を説明した。将校は、S-200ミサイルは「弾道脅威のように動作し」、「高度、距離、弾道軌道」は、アロー2迎撃ミサイルが撃破するように設計されたスカッド級の標的を模倣していたと述べた。[118]
2023年10月31日、アロー2ミサイルがイエメンのフーシ派からイスラエルに向けて発射された長距離弾道ミサイルを迎撃した。これはアロー2が戦争中に初めて実戦投入され、初めて迎撃に成功した事例であった。[119] [120] [121] 2023年11月9日、アロー3ミサイルが同国最南端の都市エイラートに向かっていたガドル110ミサイル の迎撃に初めて成功した。 [122] [123]
2024年4月13日、アローミサイル防衛システムは、イランのトゥループロミス作戦中に長距離弾道ミサイルを迎撃した。イランの攻撃には、イスラエルを狙った弾道ミサイル120発、攻撃ドローン170機、巡航ミサイル30発が含まれていた。[124]アローシステムによるミサイル迎撃の成功は、他の複数のミサイル防衛システムと米国、英国、フランスの国際支援による協調防衛努力の一環であり、イスラエルでの重大な被害や死傷者を効果的に防いだ。[125] [126]
2024年10月1日、アローミサイル防衛システムは、2024年10月のイランによるイスラエルへの攻撃中に長距離弾道ミサイルを迎撃した。イランの攻撃には、イスラエルを狙った2波にわたる181発の弾道ミサイルが含まれていた。[127]
