天弓（中国語：天弓、ピンイン：Tiān gōng ）は、台湾が開発した地対空弾道ミサイルおよび対空防衛システムのシリーズである。TK-2とTK-3は中華民国軍で使用されている。[ 1 ]
発達
スカイボウプロジェクトの研究は、1979年に米国が中華民国との二国間関係を終了した後に始まりました。エンジニアの陳伝浩がこのプロジェクトに提案した他の名前には、天馬（ペガサス）や飛馬などがありました。1980年10月にプロジェクトが正式に承認されると、スカイボウとして知られるようになりました。[2]スカイボウ1（天空1）ミサイルシステムの開発は、1981年に国立中山科学技術研究所（当時はCSIST）によって開始されました。しかし、1984年になってようやく台湾はレイセオンの協力を得て、半ば旧式化したミサイルを詳細に調査することを許可されました。CSISTの専門家は米国に渡り技術を研究しましたが、質問することは許されず、調査を許可されたミサイルの多くは古く、保管中に損傷していたという結論にすぐに達しました。[3]
1986年にセミアクティブレーダーホーミングシーカーを使用した発射試験が開始されました。TK -1の二次シーカーとしてパッシブ赤外線ホーミングターミナルシーカーも開発され、これはHAWKミサイルターゲットに対してテストされ成功しましたが、生産には至りませんでした。CSISTはまた、天空弓（スカイボウ）シリーズの地対空ミサイルシステムで使用するために、120度のカバレッジと最大範囲450 kmのChang Bai（長い白）として知られる大型多機能フェーズドアレイレーダーを開発しました。フェーズドアレイレーダーには、牽引トレーラーレーダーと固定された「強化」レーダーサイトの2つのバージョンがあります。[4] [5]
長白レーダーシステムは、ロッキード・マーティンのADAR-HP（高出力防空アレイレーダー）設計に基づいており、2～4GHzの範囲（Sバンド）で動作すると報告されています。2006年には少なくとも7つのシステムが運用されていたと言われています。[4] システムの性能仕様は機密扱いのままですが、1m 2のターゲットに対する有効探知範囲は約400kmと報告されています。[4]
1990年代後半には、4つの独立した面で全方位のレーダーカバーを提供できるが、探知範囲は大幅に狭まった移動型フェーズドアレイレーダーも開発された。このバージョンは一度だけ公開されたのみで、実戦には投入されなかった。スカイボウ2の開発は1986年頃に始まり、タンデムブーストモーターとアクティブレーダーホーミングターミナルシーカーが追加された。スカイボウ2を地対地ミサイルに開発するという提案が報告された。未確認の報告によると、このミサイルは天啓と呼ばれている。スカイボウ2の改良版が開発され、単段式ロケットに変更され、より短距離の弾道ミサイルに対する限定的な能力が付与された。 2008年9月に弾道ミサイル標的に対する最初の試験発射が報告された。[6] 2006年には7個の砲台が配備されていた。[4] 2010年にはTK-1/2 SAMが配備され、台湾全土、澎湖諸島、東英島に配備されていた。[7]
スカイボウI
天弓一（ TK -1）は、台湾の中山科学技術研究所（CSIST）が開発した地対空ミサイル（SAM）システムである。もともとMIM-23ホークミサイルの空気力学に基づいて設計されたオリジナルのミサイルは、レイセオンAIM-54フェニックスの拡大版に似ていた。[8] TK-1ミサイルはその後再設計され、最終的に米国政府がレイセオンにMIM -104パトリオットミサイル技術の85％の移転を許可した後、米国のパトリオットミサイルに非常に似た外観になった。[8]この技術は台湾にライセンス供与された技術パッケージに含まれていなかったため、ミサイル追跡（TVM）ホーミング機能は 存在しない。TK-1システムは米国の標準SM2ミサイルと同様に動作し、終末段階では照明レーダーを必要とする。[8]
TK-1は、主に低高度および中高度攻撃をターゲットに設計されています。TK-1の各バッテリーには、捜索および目標追跡用のチェンジバイ1（ロングホワイト1）Sバンドフェーズドアレイレーダーが1台、ターミナルフェーズ用にXバンド（18〜32GHz）範囲で動作するCS/MPG-25 [5]ターゲットイルミネーターレーダーが2台あり、3つまたは4つの4発ミサイルランチャーにサービスを提供します。 [8] 慣性/自動操縦と中間コースコマンド誘導とターミナルセミアクティブレーダーシーカーの組み合わせにより、TK-1ミサイルはエネルギー効率の高い飛行経路でターゲットの近くまで飛行し、そこでシーカーのセミアクティブレーダーが交戦の最後の数秒間にターゲットの照明を受け取り、ターゲットが回避するか電子対抗手段（ECM）を開始する時間を最小限に抑えることができます。[8]
このミサイル発射装置には2つのバージョンがあり、1つは激しい攻撃に耐えられるように設計された地下シェルターに収納されている。もう1つは牽引式の可動式で、台湾の密集した防空網の不可欠な部分となっている。台湾本土の基地に加えて、TK-1は中華民国陸軍によって澎湖島と東営島にも配備されており、台湾海峡の全域と中華人民共和国の福建省、浙江省、広東省の一部を射程内に収めている。[8]
2006年8月号のジェーンズ・ミサイル・アンド・ロケット誌では、天空1地対空ミサイル（SAM）システムが退役すると報じられた。TK-1ミサイルはTK-2ミサイル弾に置き換えられ、既存のTK-1システムはレーダーと訓練シミュレーターで天空II基準にアップグレードされる予定である。[9]
CS/MPG-25 ターゲットイルミネーターレーダー
CS/MPG-25 Xバンド標的照明レーダーは1980年代後半に運用が開始された。その最大射程距離は222km、高度上限は30,480mと報告されている。[10] CS/MPG-25はCSISTが独自に開発した連続波ディスクアンテナ照明レーダーで、I-HAWK AN/MPQ-46高出力照明（HPI）レーダーから派生したものであるが、出力は60％向上し、EW、ECM、IFF機能が向上していると推定されている。[8]これは、米海軍のAEGIS防空システム で採用されているものと同様のタイムシェア方式で主フェーズドアレイレーダーと結合されており、TK-1地対空ミサイルシステムの複数標的交戦能力を可能にしている。[4]
一般的な特徴
- 主な機能:地対空ミサイル
- 動力源: 単段式デュアルスラスト固体燃料ロケットモーター
- 発射プラットフォーム: 牽引式クワッドランチャーと地下サイロ
- 長さ: 5.3メートル[8]
- 直径: 0.41 m [8]
- 重量: 915 kg [8]
- 最高速度:マッハ4.0 [8]
- 範囲: 70 km
- 誘導:地上設置型フェーズドアレイレーダーによる中間経路誘導更新による慣性誘導、終末誘導のためのセミアクティブレーダーホーミング ( SARH )
- 配備日: 1986年
スカイボウII
天弓二( TK-2 ) (天弓二, Tien Kung II ) も中山科技大学が開発したSAMシステムである。元々はTK-1に第1段ブースターを搭載したものであったが、Xバンド・アクティブ・レーダー・シーカーを使用した、スカイボウI (TK-1) ミサイルの若干拡大された改良版となり、[11]射程距離が延び、対ミサイル能力が限定的となった。TK-2アクティブ・レーダー・シーカーは28～32GHzの周波数範囲で動作し、一般的な航空機サイズの空中目標に対してかなり良好な性能を発揮する。TK-2 SAMシステムで使用されているXバンド・アクティブ・レーダー・シーカーは、中山科技大学が1980年代に米国から購入したライセンスを受けたレーダー技術から開発された。[11]このシステムは、1990年代後半に就役した改良型の長百2 (龍白2) 多機能レーダーを使用している。[12] TK-2（コードネームマジックアロー43）の最初の公開テストは、2002年5月10日の漢光18演習中に行われました。[13]
TK-2には、TK-1と同じボックスランチャーを使用できるという利点もあります。内部部品は、現代の電子技術を活用するために小型部品に置き換えられ、ミサイル内に燃料とより強力な主ロケットモーターを搭載するための余裕が生まれました。[14] TK-2は弾道ミサイルに対してはそれほど強力ではありませんが、航空機に対しては非常に効果的です。[13]
バリエーション
TK-2はスカイスピア短距離弾道ミサイルに改造された。TK-2は民間宇宙計画のための高層大気の調査を行うための観測ロケットとしても使用できるように改造された。[15] 2003年12月24日に打ち上げられた観測ロケット試験機は、全長7.7メートル、打ち上げ重量1,680キログラムである。[14] 太平洋への打ち上げ後約8分で、最大高度約270キロに達し、142キロ飛翔した。[16] 科学ミッションのペイロードは220ポンド（100キログラム）の重量クラスで、ロケットは2,000メートル/秒の燃焼速度に達した。[16] 台湾防衛レビューのレポートによると、ペイロードと打ち上げパラメータに応じて、ロケットは最大水平距離500キロまで改造できる。[16]台北タイムズによると、元国立科学技術院長のクン・ジアチェン氏は、射程距離600kmと1000km以上の2つの派生型が開発されたと主張した。[17]
一般的な特徴
- 主な機能: 地対空ミサイル
- 動力源: 単段式デュアルスラスト固体燃料ロケットモーター
- 発射台: 地下サイロ
- 長さ: 5.673メートル[18]
- 直径: 0.42 m [18]
- 重量: 1,135 kg [18]
- 最高速度:マッハ4.5 [19]
- 弾頭：90kg [19]
- 範囲: 150 km
- 誘導: 地上設置型フェーズドアレイレーダーによる中間経路誘導更新による慣性誘導、ターミナル誘導用のアクティブレーダーホーミング ( ARH )
- 配備日: 1997年
スカイボウIII

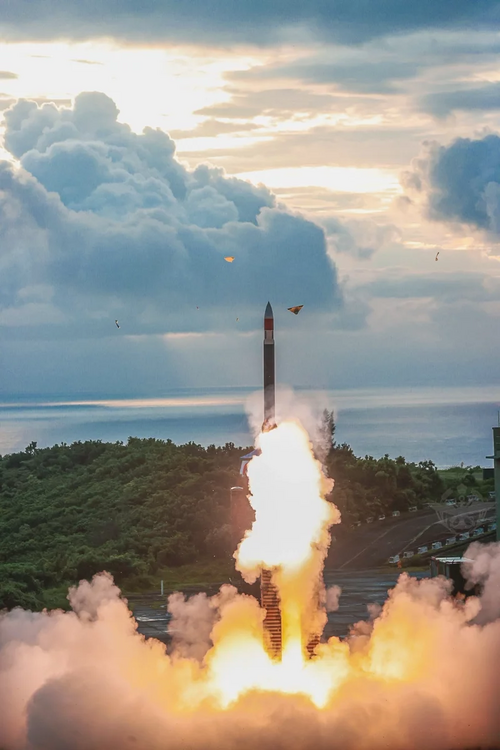

天弓三（TK-3）（天弓三、Tien Kung III）は、ミサイルシステムの第3世代です。台湾は当初、米国とミサイル防衛迎撃ミサイルを共同開発することを模索し、提案さえしていました。[20]台湾当局は、ヒット・ツー・キル（HTK）技術、特にアクティブレーダーKaバンドシーカーと精密姿勢制御に関連する技術の移転を含む、台湾独自の戦術弾道ミサイル（ATBM）対策に対する米国の技術支援を要請しました。CSISTは、Kaバンドアクティブレーダーシーカー技術に関連する進行波管（ TWT）送信機のリリースを求めたと報告されています。しかし、米国が改ざん防止機能のない完全なKaバンドアクティブレーダーシーカーの輸出リリースや、TWTのスタンドアロンベースでの提供を拒否したため、CSISTはヨーロッパのコンテンツを少し使用した別のアクティブレーダーシーカー技術を使用せざるを得ませんでした。[21]
TK-3（旧称TK-2 ATBM）は、TK-2ミサイルをベースにした下位層のミサイル防衛システムとして考案された。輸入されたKuバンド（12～18GHz）アクティブレーダーシーカー、指向性破砕弾頭、[21]および戦術弾道ミサイルなどの高速で低レーダー断面積（RCS）の標的を攻撃するための改良された精密制御を使用している。 [22]オリジナルのTK-1/2システムよりも機動性を重視して設計されており、統合戦闘管理システムを備え、アップグレードされた長柏フェーズドアレイレーダー、またはモバイル3次元（3D）防空火器管制フェーズドアレイレーダー（モバイル3D ADFCPAR）と呼ばれると報じられている新しいモバイルフェーズドアレイレーダーを使用している。[4]
伝えられるところによると Chang-Shan (「Long Mountain」) レーダー システムと呼ばれるこの新しい移動式レーダーは、Patriot の Raytheon AN/MPQ-65 レーダー システムと同様に、C バンド (4～8 GHz) の周波数範囲で動作し、AN/MPQ-65 システムと同様に、ほぼ同じサイズの長方形の平面アレイ レーダーがトレーラーに搭載されています。ただし、AN/MPQ-65 システムのメイン アレイの下にあるような識別可能なミサイル誘導サブ アレイは搭載されていないようで、この新しいレーダーが TK-1 SARH ミサイルをサポートするターゲット誘導照明機能を提供できるかどうかは不明です。ただし、これらのミサイル システムではターゲット照明は必要ないため、新しいレーダーを TK-2 ミサイル (X バンド) と TK-3 ミサイル (Ku バンド) の両方のアクティブ レーダー シーカーで使用することは問題にならないはずです。この新しいレーダーは、TK地対空ミサイル砲台をこれまで準備されていなかった場所に迅速に配備できるようにすることで、TK2/3ミサイルシステムの生存性と運用の柔軟性を高めます。[4] TK-3は、その構造に先進的なセラミックとカーボンファイバーを採用しています。ミサイルのノーズコーンは1,000℃を超える温度に耐えることができます。[3] TK-3は、弾道ミサイルに対する中間コース防御とターミナル防御の両方が可能です。[23]
天空3地対空ミサイルの生産は2014年に始まり、当初は12個の砲台が生産された。[24] HAWK砲台が退役し、スカイボウIIが時代遅れになったため、これらの旧式システムを置き換えるために、さらに12個のスカイボウIII砲台が発注された。6個の旧式砲台のスカイボウIIIへの転換は2022年に始まり、2025年までに完了する予定である。残りの6個の砲台の作業は2023年初頭に始まり、2026年までに完了する予定である。[25]以前、米国は台湾に対し、ホークのアップグレード、NASAMSシステムの購入、および/またはTHAADミサイルシステムの購入をホークの代替として選択できるようにしていた。国防部は最終的に、ニーズを満たすために国産兵器の開発を追求することを決定した。[26]
2019年、台湾の蔡英文総統は、中国の軍事力と好戦性の増大に対応して、台湾研究院にTK-3の量産を加速するよう命じた。[27]蔡総統の要請に応えて、台湾研究院はTK-3ミサイルの生産割り当てを予定より早く2021年に完了した。[28]
2023年に台湾国防省はTK-3砲台を収容するための新たな基地12カ所を建設する計画を発表し、そのうち6カ所は2025年末までに完成し、さらに6カ所は2026年末までに完成する予定である。[29]
バリエーション
2016年後半、NCSISTはスカイボウIII BMD迎撃ミサイルの艦載型を打ち上げた。NCSISTによると、テストは陸上発射装置から実施され、「成功し、データも満足のいくものだった」という。[30]艦載型は、マーク41垂直発射システムに適合する折りたたみ式尾部を備えており、ROCNの次世代汎用フリゲート艦と防空駆逐艦に配備される予定であり、既存の艦艇に後付けされる可能性もある。[31]
一般的な特徴
- 主な機能:地対空ミサイル
- 動力源: 固体燃料ロケットモーター
- 発射プラットフォーム: 牽引式4連装ロケット
- 長さ: 5.498メートル[8]
- 直径: 0.4 m [8]
- 体重: 870 kg [8]
- 最高速度:マッハ7.0 [8] [32]
- 射程距離: 200 km [33]
輸出
TK-3には海外のバイヤーからの関心が寄せられているが、2019年11月時点では確認されていない。[3]
強い弓 I
2023年には、最大迎撃高度70kmの新型BMDミサイル「ストロングボウ」の開発作業が完了した。TK-3の射程延長型としてよく報道されるが、ストロングボウは別のミサイルである。TK-3との違いは、胴体、ノーズコーン、推進システムなどである。また、国産のマイクロ波電力増幅器とKバンドシーカーも搭載している。[34] [35]
強い弓 II
迎撃高度100km以上のストロングボウIの長距離型が開発中である。[35]
