MG3機関銃

MG3 1990年代
MG3
タイプ	汎用機関銃
原産地	西ドイツ
サービス履歴
使用中	1959年～現在
使用者	ユーザーを見る
戦争	ナイジェリア内戦 バングラデシュ解放戦争[1] イラン・イラク戦争 レバノン内戦 北アイルランド紛争クルド・トルコ紛争 第二次スーダン内戦[2]ソマリア内戦カルギル戦争アフガニスタン戦争パキスタン北西部戦争シリア内戦ボコ・ハラムの反乱[3]リビア内戦 イラク戦争（2013年～2017年）[4]イエメン内戦（2015年～現在）[5]ロシア・ウクライナ戦争[6]ミャンマー内戦
生産履歴
設計	1959
メーカー	ラインメタル ライセンス製造元:ベレッタ、MKEK、エリニカ・アミンティカ・システィマタ、防衛産業機構、軍事産業公社、パキスタン兵器工場、ゼネラル・ダイナミクス・サンタバーバラ・システマス
生産	1959年～現在
建造数	100万以上
バリエーション	バリエーションを見る
仕様
質量	11.5 kg (25.35 lb) [7] 27.5 kg (61 lb) (三脚に取り付けた場合)
長さ	1,225 mm (48.2 インチ) 1,097 mm (43.2 インチ) (ストックなし)
バレルの 長さ	565 mm (22.2 インチ)
カートリッジ	7.62×51mmNATO弾
アクション	反動操作、ローラーロック
発射速度	800～950発/分または 1,000～1,200発/分
銃口速度	820 m/s (2,690 フィート/s)
有効射程距離	200～1,200mの視力調整
最大射程距離	600 m (1,969 フィート) (二脚) 1,200～1,600 m (3,937～5,249 フィート) (三脚搭載) 3,000 m (9,843 フィート) (砲架) 3,750 m (12,303 フィート) (終端)
給餌システム	50発非崩壊型DM1ベルト（ドラムに組み合わせ可能）; 100発崩壊型DM6/M13ベルト
観光スポット	オープンタンジェントアイアンサイトまたは光学サイト

MG 3は7.62×51mm NATO弾を使用するドイツの汎用機関銃である。この武器の設計は、7.92×57mmモーゼル弾を発射した第二次世界大戦時代のMG 42から派生したものである。^[8]

MG 3は1950年代後半に標準化され、新たに結成されたドイツ連邦軍に採用され、現在でも分隊支援火器や車載機関銃として使用されている。この武器とその派生型は40か国以上の軍隊にも導入されている。この機関銃の生産権はイタリア（MG 42/59  ^[it]）、スペイン、パキスタン（MG 1A3）、ギリシャ、イラン、スーダン、トルコが購入した。^[9]

第二次世界大戦の終わりに、7.92×57mmモーゼル弾を使用するMG42のオリジナルの技術図面とデータがソ連に押収された。これらは後にチェコスロバキアとユーゴスラビアに持ち込まれた。ラインメタルはオリジナルのMG42機関銃から戦後初の機関銃をリバースエンジニアリングしなければならなかった。^[10]

7.62×51mm NATO弾を使用するMG 42の戦後初の派生型（ MG 1と命名）の生産は、ドイツ連邦軍の要請により、ラインメタル兵器工場で1958年に開始された。その後まもなく、機関銃は改造され、クロムメッキの銃身と新弾丸用に適切に調整された照準器が取り付けられた。このモデルはMG 1A1 （ MG 42/58としても知られる） と名付けられた。

MG 1A1の更なる発展型がMG 1A2 （ MG 42/59としても知られる）であり、これはより重いボルト（550 g（19.40オンス）と比較してより遅い毎分700〜900発の発射速度に対して950 g（33.51オンス））と、より重いボルトの使用に適した新しい摩擦リングバッファーを備えていた。MG 1A2は、以前の派生型の弾薬点火タイミングの敏感さを解決するためにアクションに新しいボルトバウンス防止ボルトキャッチを追加し、標準的なドイツの非崩壊性パトロネングルトDM1弾薬ベルトとアメリカのM13崩壊性ベルトの両方を使用できるように適合された。武器の銃口装置、バイポッド、ボルトの更なる改良はMG 1A3となった。

同時に、戦時中に使用され続けた 7.92×57mm モーゼル弾を使用する MG 42 機関銃は、標準の 7.62×51mm NATO 弾を使用するように改造され、MG 2と命名されました。

1968年にMG3が導入され、生産が開始された。MG 1A3と比較すると、MG3は上部カバープレートを上げた際にベルトを銃まで保持するベルト保持爪を備えた改良された給弾機構、追加された対空照準器、および新しい弾薬箱を特徴とする。MG3は1979年までラインメタル社によってドイツ国内および輸出顧客向けに生産された。ドイツ連邦軍の在庫にあった以前のMG3以外の派生型機関銃は、徐々にMG3規格に転換されていった。ドイツではヘッケラー&コッホ社によってMG3の追加生産が行われた。^[11] MG3とその派生型はすべて、オリジナルのMG42と高いレベルの部品互換性を共有している。

MG 3はトルコとパキスタンで生産され続けている。^[12] 2019年にドイツでは、近い将来に車両搭載型MG 3を低高度対空砲（MG 3A0A1と命名）や砲塔搭載型（MG 3A1A1と命名）の用途で引き続き使用するために、数千台の新しいMG 3レシーバーを生産する計画があった。^[13]

ドイツ軍は、継続的な射撃は絶対に避けなければならないと指示している。二脚に取り付けられた軽機関銃の役割では、MG 3の使用者は3〜5発の短いバーストを発射し、連続して発射されるバースト間で照準を最適化するように努めるように訓練される。三脚に取り付けられた中型機関銃の役割では、MG 3の使用者は20〜30発の短いバーストとより長いバーストの両方を発射し、連続するバースト間で照準を最適化するように努めるように訓練される。 ^{[14] [15]}ドイツ連邦軍は、兵士がMG3の銃身を150発の実弾（または100発の空砲）を撃ち続けた後、より冷たい新しい銃身と交換するように訓練している。銃身が手のひらで温かくなる（30秒間素手で持てる）まで、銃身を再使用できない。しかし幸いなことに、MG3では銃身の交換は極めて簡単な手順である。この技術的制限を遵守しないと、銃身は早期に使用できなくなる。銃身を交換する際には注意が必要である。なぜなら、長時間の反復射撃の後、銃身は危険なほど熱くなり、白熱に近づく可能性があるからである。熱い銃身の交換を担当する機関銃手には、手の火傷を防ぐために保護用のアスベスト手袋または布が支給される。 ^[15]実効射撃速度は毎分約250発である。^[16]

MG 3 は、全自動、空冷式、ベルト給弾式の ショート リコイル作動式銃器です。ボルト ヘッド、一対のローラー、ストライカー スリーブ、ボルト本体、リターン スプリングで構成されるローラー ロック ボルト機構を備えています。ボルトはくさび形のストライカー スリーブによってしっかりとロックされ、ボルト ヘッドに含まれる 2 つの円筒形ローラーが外側に押し出され、銃身の尾栓延長部の対応する凹部に入ります。発射すると、銃身と銃身延長部の両方が後方に反動します。その結果生じる衝撃 (ニュートンのゆりかごのように) によってキャリアが後方に移動し、固定カムによって内側に押し込まれてソケットから外れたくさびと両方のローラーが引き出され、ボルト ヘッドのロックが解除されます。次に、ボルト キャリアとボルトは固定ガイドに誘導されて一緒に後方に移動し、銃身と銃身延長部はバッテリーの位置に戻ります。ボルトが前方に戻ると、ローラーが銃尾のカム面に衝突してローラーが座面から外れ、ストライカー スリーブの面とともにローラーが外側に押し出され、ボルト ヘッドがバレル延長部にロックされて完全なロックが確保されます。ボルトには、バネ式の薬莢抽出器と排出器も内蔵されています。排出は、排出器がバッファー ヘッドに当たると、排出バーが前方に押し出され、排出ピンに当たります。このピンは、まだ抽出器によってベースで保持されている薬莢のベース上部を押し、空の薬莢を回転させて排出シュートから下方に排出します。

•
  MG 3 ローラーロックブーストショートリコイルアクション図
•
  ドイツ軍のMG3
•
  ドイツのMG3の部品

機関銃には、自動のみのトリガー機構と、射撃手が操作するボタン形式のクロスボルトセーフティ（「安全」位置ではボルトリリースが無効）がある。武器は開いたボルトから発射する。発射速度は、異なるボルトと反動スプリングを取り付けることで変更できる。重いボルトは、慣性を克服するためにより多くの反動エネルギーを使用するため、動作が遅くなる。MG 3機関銃では、2種類のボルトが利用可能であり、標準重量（約650 g（22.93オンス））のボルトは、標準的な1,000〜1,200発/分の発射速度で^{、重量が増すと（約900 g（31.75オンス））、発射速度が遅くなり、800〜950発/分の発射速度になる。これらのボルトは、異なる}リターンスプリングと一緒に使用される。^[10]

MG 3は、金属製の50連装パトロネングルトDM1弾薬ベルト（カートリッジごとに組み合わせ可能）または分解リンクM13またはDM6ベルトを使用して、左側からフィードブロックを介して弾薬を供給します。軽機関銃として機能する場合、MG 3は、ヘッケラー＆コッホ社が開発した合成弾薬ドラム内に100連装（分解ベルトの場合は120連装）のベルトが取り付けられた状態で展開され、レシーバーの左側に固定されます。ドラムの後壁は透明で、使用可能な弾薬の量を視覚的に示します。給弾システムは、給弾カバー内に収納された給弾アームを介して動作します。2つの給弾爪が中間リンクによってアームの前端にリンクされており、反対方向に動き、発射中にボルトが前後に動くのに合わせてベルトを2段階で動かします。

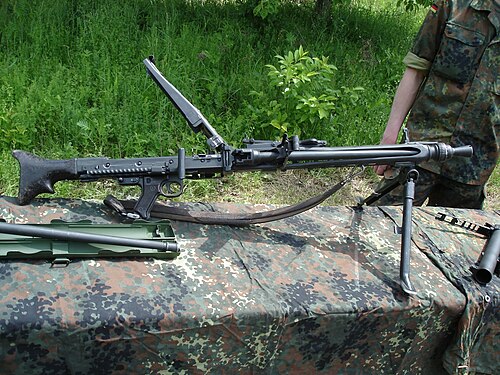

MG3 は軽機関銃としての役割を担うため、合成ポリマー製のストックと折りたたみ式のバイポッドを装備しています。

MG 3には、4つの右側溝と1:305 mm（1:12インチ）のライフリングねじれ率を備えた、クイックチェンジのクロームメッキ銃身があり、重量は1.7 kg（3.7ポンド）です。 あるいは、MG 3銃身には多角形のライフリングを持つこともできます。 銃身は銃身尾栓と一体化しています。 連続射撃中は銃身を交換する必要があり、次のように交換します。銃をコックし、銃身シュラウドの右側にある銃身キャッチを前方に振ります。次に、高温の銃身の尾栓端が外側にスイングし、銃を持ち上げるかひねることで取り外すことができます。新しい銃身を銃身キャッチとマズルベアリングに挿入します。キャッチを後ろに回転させると、銃身がロックされ、機関銃は射撃を再開できます。 レシーバーハウジングと通気式銃身ケースはどちらもプレス鋼板で作られています。高温の銃身交換を担当する機関銃の乗員には、火傷を防ぐために保護用のアスベスト手袋が支給されます。銃身の端にはマズル装置が取り付けられており、フラッシュ サプレッサー、マズル ブレーキ、反動ブースターとして機能します。

MG 3機関銃は、非分解性の金属リンクDM1ベルトを使用して、左側から右側にベルト給弾される。このベルトは、薬莢に巻き付けられ、両側でコイル状のワイヤーでリンクされている。DM1ベルトは複数回の再利用を目的としており、設計的には、第二次世界大戦中にMG 34およびMG 42機関銃で使用されたGurt 34/41ベルトファミリーの最終バージョンに基づいており、そこから派生している。 ^[18] DM1ベルトは、弾薬工場で50発の接続可能なベルト長で事前に装填されており、必要な長さにリンクできる。使用済みの薬莢は下方に排出され、空のリンクは右側に運ばれる。あるいは、MG3は、多くのNATO加盟国で使用されている分解式の金属製M13リンク
ベルト（ドイツではDM60と指定） で給弾することもできる。 M13 リンクは、ディロン M134D ミニガン、M60、FN MAG、HK21、MG5機関銃などにも使用されています。分解する金属ベルトは左側から給弾されます。空の M13 リンクは右側に排出され、使用済みの薬莢は下向きに排出されます。安価な M13 リンクは使い捨てとされています。 どちらのベルト タイプも押し込み式で、薬莢の縁に留められた金属リップを使用して薬莢を正しく配置し、所定の位置に固定します。給弾システムは、薬莢をベルト リンクから銃のチャンバーに直接押し込むことを基本としています。給弾は、爪タイプの給弾機構によって 2 段階で実行され、往復ボルトの前進および後退サイクル中もベルトを動かし続け、スムーズなベルトの流れを生み出します。 野外での使用には、いくつかの弾薬コンテナが利用可能です。Gurttrommel (ベルト ドラム)には、50 発の DM1 または DM60 ベルトが含まれています。グルトトロンメルは、本来の弾倉ではありませんが、50 発の弾帯を巻き付けて保持し、機動攻撃中にひっかかったり、ねじれたり、引っかかったりすることを防ぎます。スチール製の DM2 弾薬箱には 250 発の DM1 弾帯が収められ、より小さなプラスチック製の DM40004 弾薬箱には 100 発の DM1 弾帯または 120 発の DM60/M13 弾帯が収められています。ドイツ軍は、一般用途には非分解性の DM1 ベルトを使用し、車両または航空機の固定式 MG3 マウントでは分解性の DM60/M13 ベルトを使用する傾向があり、排出されたリンク ピースを回収して再利用できます。

オープンタイプの鉄製照準線は、半径が比較的短い 430 ミリメートル (16.9 インチ) で、折りたたみ式ポストに取り付けられた「∧ タイプ」の高さ調節可能なフロント サイトと、傾斜路上をスライドするオープン V ノッチ付きのリーフ リア サイトで構成され、200 メートルから 1,200 メートル (219 ヤードから 1,312 ヤード) まで 100 メートル (109 ヤード) 刻みで目盛りが付いています。跳ね上げ式の対空照準器は、通常のリア サイト エレメントのすぐ前のレシーバー上部に取り付けられています。

デンマーク軍は、鉄製の照準線の代替として、受信機の上に取り付けられた3.4×28の光学照準器を使用しており、MG 3（M/62と指定）と後のM/60E6で、300〜800メートル（328〜875ヤード）まで100メートル（109ヤード）刻みで設定できます。M /98と指定されるデンマークのC79 LMG光学照準器が標準的なC79光学照準器と異なるのは、高さ12.5TSのV字型レチクルと、V字型の先端から2.5TS離れたところから始まる長さ7.5TSの左右2本のTSラインです。M/99と指定される照準器は、暗視構成でも利用できます。^[19]

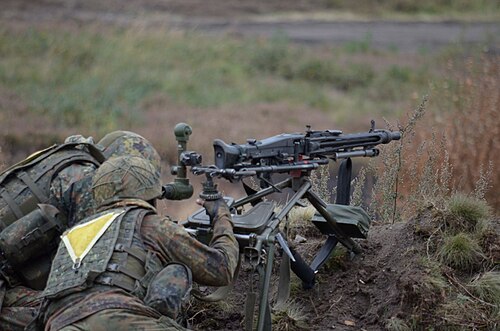

固定式の重機関銃として使用されるMG 3は、緩衝式フェルドラフェッテ（「野戦用三脚」）に搭載されており、この三脚にはツィールフェルンローア4×24潜望鏡型望遠照準器などの付属品を収納するコンテナも備わっている。MG 3と同様に直接射撃専用のツィールフェルンローア4×24照準器はフェルドラフェッテに搭載されており、0～1,600メートル（0～1,750ヤード）まで100メートル（109ヤード）刻みで目盛りが付けられている。ツィールフェルンローア4×24レチクルは外部ユニットで照明できる。また、FERO-Z 51ナイトサイトと併用することもできる。^{[14] [15]}

第二次世界大戦でドイツ軍が使用したLafette 42三脚砲の特徴で、MG3 Feldrafetteには引き継がれなかったのがTiefenfeuerautomat (「縦深自動射撃」)です。この機能を選択すると、事前に定義された射程範囲の上下に波のような動きで射撃が行われます。この特定の射程範囲 ( Tiefenfeuer - 「縦深射撃」) の掃射は、砲が発射されている限り継続されます。

1974年、米軍は当時使用されていたM219戦車機関銃の代替として、ドイツ製のMG3を8つの他の同時代のGPMG設計とともに試験した。M219戦車機関銃は米軍によって信頼性が許容できないほど低いと考えられていた。MG3は、M219を含む5つの候補よりも平均故障間隔が低く、 M60機関銃を含む5つの潜在的な代替品よりも平均停止間隔が低かった。^[20]

• MG 1 : MG 42 のラインメタル版。最も特徴的なのは、7.62×51mm NATO 弾を発射できるように改造された点です。
• MG 1A1 (MG 42/58) : MG 1 と同様ですが、新しい弾丸に合わせて照準器が適切に調整されています。照準器は既存の MG 1 に再装着されています。
• MG 1A2 (MG 42/59) : MG 1A1 の派生型。排出口が長くなり、ボルトが重くなり、摩擦リング バッファーが採用された改良型。
• MG 1A3 : MG 1A2 の派生型。すべての主要コンポーネントの製品改良。
• MG 1A4 : MG 1の派生型。固定装甲用。
• MG 1A5 : MG 1A3 の派生型。MG1A3 を MG1A4 標準に改造したもの。
• MG 2 : 7.62×51mm NATO弾に再装填されたすべての戦時中のMG 42の指定。
• MG 3 : MG 1A3 の派生型。対空砲後部照準器を装備して改良された製品。
• MG 3E : MG 3 の派生型。軽量モデル (約 1.3 kg 軽量)。1970 年代後半の NATO 小火器試験に導入されました。
• MG 3A1 : MG 3の派生型。固定装甲用。
• MG 3KWS : MG 3の派生型。HK121に置き換えられるまでの代替としてラインメタルとタクティクスグループによって開発された。^[21]
• MG 42/59 : 1959年以降、ベレッタ、ホワイトヘッド・モトフィデス、フランキによって製造されたイタリアの派生型。7.62×51mm NATO弾を使用する。ボルトの重量が1,200 g (42.33 オンス) に増加し、発射速度は毎分800発に低下した。主に車両に搭載されて使用され、FNミニミによって大部分が段階的に廃止された。
• Ksp m/94 : 7.62×51mm NATO弾を使用するスウェーデン型。主にStridsvagn 122の副兵装として使用される。

•
  車載型MG3（2019年）
•

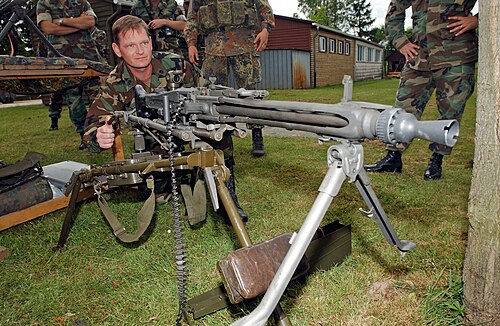

  MG 3 重機関銃を装備し、光学照準器を取り付けたフェルドラフェッテ三脚に搭載
•
  ベレッタ社製のMG-42/59  ^{[it]を携えたイタリア兵}
•
  演習中のMG74  ^[es]とシュタイアーAUGを装備したオーストリア軍兵士

3 つの回転式砲身 (砲身の摩耗と過熱を軽減するため) を搭載した派生型が、車両用武器としてラインメタル RMG 7.62として開発中です。一度に作動するのは 1 つの砲身のみです。1 つの砲身が過熱すると、回転して冷たい砲身と入れ替わります。

MG14zはMG3機関銃の2連装型で、2つのMG3レシーバーが組み合わされている。MG14zは、MG3や他のMG42派生型をまだ配備している軍隊の火力を強化する。これは、Tactics Group GmbH社によって「ミニガンの低コストの代替品」として開発された。^[22]

MG 3は、現在でもドイツの最新装甲戦闘車両の標準的な副火器（レオパルト2、PzH 2000、マルダーなど）として、また軽装甲車両や非装甲車両（LKW 2to、MAN gl-トラック、ATFディンゴなど）の主火器として、また軽二脚や様々な三脚に取り付けられた歩兵用火器として使用されている。ドイツ軍は2015年以降、MG 3に加えてヘッケラー＆コッホ MG5を配備している。

•  アフガニスタン：ムジャヒディーンとタリバンが使用^[23]
•  アルバニア：アルバニア軍が使用。^[24]
•  アルゼンチン:アルゼンチン軍が使用。^[25]
•  オーストラリア: MG3は1976年から2007年までオーストラリア軍のレオパルドAS1 主力戦車の対空兵器として使用された。^[26]
•  オーストリア:ベレッタからライセンスを受け、シュタイアー・マンリッヒャー社が製造したMG-42/59  ^{[it] の派生型である}MG 74  ^[es]を使用している。MG 74  ^[es]の発射速度は毎分850発である。^[27]
•  アゼルバイジャン: アゼルバイジャン軍はトルコから少量のMKEK MG 3を入手した。^[要出典]
•  バングラデシュ ^[28]
•  ブラジル：MG3とMG3A1はブラジル軍のレオパルド1 A5 BRで使用されている。 ^[29]
•  カナダ:ドイツから入手した20両のレオパルド2A6M CAN戦車にのみ採用された。^[30]他の供給元から入手したレオパルド2は引き続きFN MAGを使用する。
•  カーボベルデ^[31]
•  チリ^[32]
•  キプロス ^[33]
•  チェコ共和国：ディンゴ2に使用。^[34]
•  デンマーク：MG-42/59  ^[it]デンマーク軍ではM/62と呼称された。 ^[35]
•  エストニア^[36] MG 3と指定。対空照準器を備えたMG 1A3バージョン。
•  フィンランド：7.62 KK MG 3として。レオパルド2戦車とNH90ヘリコプターで使用。^[37]
•  ドイツ:ドイツ連邦軍が使用。^[31]
•  ガーナ^[要出典]
•  ギリシャ： Hellenic Defence Systems （ EAS）によるライセンス生産^{[10] [25]}
•  アイスランド：アイスランド沿岸警備隊が使用。^[38]
•  インドネシア：ライセンス生産^[39]
•  イラン：国防産業機構がMGA3としてライセンス生産。イラン軍が使用。ズルフィカール主力戦車に搭載。^{[32] [40]}
•  クルディスタン：イラク・クルディスタン自治区ペシュメルガ、ドイツからMG340丁、イタリアからMG-42/59  ^{[it] 100丁[41]を供給}
•  ISIL ^[4]
•  イタリア:ベレッタ社がホワイトヘッド・モトフィデス社とルイジ・フランキ社製の部品を使用してMG-42/59  ^[it]のライセンス生産を行った。分隊支援火器としての役割はベルギーのFNミニミ社に大きく置き換えられたが、地上車両やヘリコプターに搭載されて広く使用されている。^{[32] [42]}ミニミの調達に先立ち、テルニのStabilimento Militare Armi Leggere (SMAL) は、イタリア陸軍の既存のMG-42/59  ^[it]機関銃を5.56×45mm NATO弾に対応させるキットを開発した。このキットは、新しい銃身、ボルトヘッド、給弾口とカバー、反動増強部品、軽量ボルトで構成されている。改造された5.56 mm MG-42/59  ^[it]機関銃の重量は、元のバージョンから変更されていない。
•  ラトビア:ラトビア陸軍^[要出典]
•  リビア^[39]
•  リトアニア：リトアニア軍^[43 ]
•  メキシコ：メキシコのSEDENAが発行したライセンス。^[44]
•  ミャンマー^[31] MA15としてミャンマーで作られたクローン。^[45]
•  ニジェール^[3]
•  ナイジェリア^[46]
•  ノルウェー^[31]国防軍と海軍で使用中。陸軍では2019年にFNミニミとFN MAGに置き換えられた。
•  パキスタン：パキスタン軍が使用。 1960年代からワカントのパキスタン兵器工場でライセンス生産された。^[47]
•  フィリピン：フィリピン国家警察が使用。^[48]
•  ポーランド：レオパルド2戦車と支援車両に搭載。UKM -2000とWKM-Bに置き換える予定。^[49]
•  ポルトガル^[32]
• 暫定IRA ^[50]
•  サントメ・プリンシペ^[31]
•  サウジアラビア^[31]
•  スロバキア：レオパルド2 A4に搭載^[51]
•  スペイン：ライセンス生産。^[32]
•  スリランカスリランカ軍が少数使用している。^[要出典]
•  スーダン：ミリタリーインダストリーコーポレーションがKararとして製造。^[52]
•  スウェーデン：KSP m/94として。レオパルド2戦車に使用。^[53]
•  タイ:コマンドーV-150装甲兵員輸送車に使用。^[要出典]
•  トーゴ^[31]
•  チュニジア^[39]
•  トルコ: 1974年以来トルコ軍とトルコ国家憲兵隊向けにライセンスを受けてクルッカレのMKEKで製造されている^[9]。^[54]
•  ウクライナ：ウクライナ軍は2022年のロシア侵攻に備えてMG3を支給された。^[6]ドイツからは少なくとも130丁のMG3が支給された。^[55]
•  ウルグアイ^[56]
•  イエメン：親サウジアラビア勢力とアラビア半島のアルカイダ^[57]

• MG51 —7.5×55mmスイス汎用機関銃
• SIG 710-3 —MG 42のスイス派生型
