手榴弾

原始的な焼夷手榴弾は、レオ3世（717～741年）の治世後まもなくビザンツ帝国に現れた。 ^{[ 6 ]}ビザンツ軍は、前世紀のビザンツの発明であるギリシャ火が、火炎放射器で敵に投げつけるだけでなく、石や陶器の壺に入れても投げつけることができることを知った。 ^{[ 6 ]}その後、ガラス容器が使用されるようになった。

宋代中国（960～1279年）では、兵士が火薬を陶器や金属製の容器に詰め、導火線を取り付けて「雷天雷」と呼ばれる武器を作った。1044年の軍事書『武経総要』には様々な火薬の製法が記されており、ジョセフ・ニーダムによれば、その中に現代の手榴弾の原型が見られるという。 ^{[ 7 ]}

砲弾（パオ）は鋳鉄製で、椀ほどの大きさで球形をしている。内部には半ポンドの「神火」（神火、火薬）が入っている。砲弾は噴火口（ムーパオ）から敵陣地に向かって発射され、到着すると雷鳴のような音がして閃光が現れる。これらの砲弾が10発敵陣地に命中すれば、陣地全体が炎に包まれるだろう… ^{[ 10 ]}

手榴弾のような装置は古代インドでも知られていた。12世紀のペルシャの歴史書『モジュマル・アル＝タワリフ』 [ ^{11 ]に}は、爆薬を詰めたテラコッタ製の象に導火線を取り付け、バンの中に隠しておき、侵略軍が近づくと爆発させたという記述がある。^{[ 12 ]}

飛擊震天雷と呼ばれる手榴弾の一種は、16世紀後半に開発され、1592年9月1日に朝鮮王朝が日本の朝鮮侵略の際に初めて使用した。^{[ 13 ]}この手榴弾は直径20センチメートル、重さ10キログラムで、鋳鉄製の外殻を持ち、鉄製の弾丸と調整可能な信管が内蔵されていた。この手榴弾は「碗口」と呼ばれる専用の手榴弾発射器で使用され、要塞の包囲と防御の両方で大きな効果を発揮した。^{[ 14 ]}

カタルーニャ軍による手榴弾の使用には記録された前例がある。少なくとも、1420年のボニファシオ包囲戦では既に使用されていた。もう一つの具体的な歴史的事例は1433年に起こった。シチリア島へ向かうアルフォンソ・エル・マグナニムの艦隊は、バルセロナで20万個の原始的な「マグナネス・デ・クーレ」（当時のイタリア語で銅製のザクロ）を積み込んだ。歴史的記録には次のように記されている。

「…また、火薬を詰めた銅製のザクロが20万個積まれており、火をつけると大きな音がして、破片が砕け散ると、触れた人を地面に倒すほどの大きな被害をもたらした…」^{[ 15 ]} — メルシオール・ミラレス：アルフォンソ大王の従軍司祭の年代記と日記。

ここでの重要な革新は、破片効果だった。従来のグレネードは、主に火炎によって敵を焼き尽くすものだった。カタルーニャの銅製グレネードは、爆発して金属の破片を飛散させるように設計されており、現代の破片グレネードの真の祖先と言える。さらに、その数量から、単なる実験的な試作品ではなく、標準装備の弾薬であったことが示唆される。

最初の鋳鉄製の爆弾と手榴弾は1467年にヨーロッパに登場し、当初は城や要塞の包囲と防衛に用いられた。^{[ 16 ]}ドイツのバイエルン州インゴルシュタットの要塞前で建設中に、17世紀のものとされる数百個の陶器製の手榴弾が発見された。手榴弾の多くは、元の黒色火薬と点火装置が残っていた。手榴弾は1723年以前に要塞の堀に意図的に投棄された可能性が高い。^{[ 17 ]}

17 世紀半ばまでに、ヨーロッパの軍隊では「グレネード兵」として知られる歩兵部隊が出現し始め、彼らは主に手榴弾の使用と激しい近接戦闘による衝撃と近接戦闘を専門としていました。1643 年、イングランド内戦中のホルト橋でウェールズ人の間で手榴弾が投げられた可能性があります。グレネードという言葉は、1688 年の名誉革命をめぐる出来事でも使用されました。この革命では、クリケット ボール大 (円周8.81 ～ 9インチ (224 ～ 229 mm) ) の鉄球に火薬を詰め、ゆっくり燃える芯を取り付けたものが、キリクランキーとグレン シールの戦いでジャコバイトに対して初めて使用されました。^{[ 18 ]}これらの手榴弾は、信管の信頼性の低さと結果としての爆発までの時間のばらつきの両方のためにあまり効果的ではなく、ほとんど使用されませんでした。海賊黄金時代にも手榴弾は使用され、特に乗船作戦でよく使われました。海賊のキャプテン・トンプソンは、1721年にジャマイカ総督が派遣した2人の海賊ハンターを倒すために「大量の火薬フラスコ、手榴弾の殻、そして悪臭のする壺」を使用しました。18世紀までに手榴弾の人気は衰退していきました^{[ 19 ]。}

メキシコ軍はアラモの戦いで手榴弾を使用した。^{[ 20 ]}

19 世紀半ばから、塹壕の狭い空間が小型爆発物の効果を高めたため、即席手榴弾がますます使用されるようになった。ヒュー・ロバート・ヒバート大佐は妹への手紙の中で、クリミア戦争(1854 ～ 1856 年)中にイギリス軍が使用した即席手榴弾について述べている。 ^{[ 21 ]}セヴァストポリ包囲戦では、フランス軍とロシア軍が手榴弾を使用した。^{[ 22 ]}

仲間の火葬場で彼らを困らせるための新しい発明品を思いついた。それは、空のソーダ水のボトルに粉末、古びたねじれた釘、その他その場で見つけた鋭利なものや切断できるものを詰め込み、導火線として麻くずを少し差し込み、火をつけて、隣人の火葬場に素早く投げ込むというものだ。するとボトルは爆発し、彼らはひどく腹を立てる。ソーダ水のボトルが男たちでいっぱいの穴に転がり落ちてきて、小さな導火線が本物の砲弾のように誇らしげに燃え上がり、柔らかい肉に突き刺さるのを見たときの彼らの怒りを想像してみてほしい。

サムター要塞の戦いの間、手榴弾は門の上の部屋など要塞の重要な場所に保管されていた。^{[ 23 ]}南北戦争中、北軍は約93,200個のケッチャム手榴弾を調達し、これらの武器はビックスバーグ、ポートハドソン、ピーターズバーグの包囲戦で使用された。手榴弾は、敵の乗り込みを撃退するためにアメリカ合衆国ラム艦隊と北軍海軍の艦船に支給された。^{[ 23 ]}オーガスタ兵器廠は1863年から1865年の間に約13,000個の手榴弾を製造し、南軍は砲弾から作った即席の手榴弾を使って陣地を防衛した。^{[ 24 ] [ 23 ]}

1868年3月、パラグアイ戦争中、パラグアイ軍はカヌーでブラジルの装甲艦に乗り込もうとする際に手榴弾を使用した。 ^{[ 25 ]}

太平洋戦争中、海戦で手榴弾が使用された。^{[ 26 ] [ 27 ]}

イギリス軍は1884年から1885年にかけてスーダンで手榴弾を使用した。^{[ 22 ]} 1890年までにイギリス陸軍は手榴弾を在庫から完全に撤去した。^{[ 28 ]}

第二次ボーア戦争中のマフェキング包囲戦では、防衛側は釣り竿と機械式のバネ装置を使って即席の手榴弾を投げた。^{[ 29 ]}

千日戦争中、即席の手榴弾はスリングで投げられたが、使用者にとって危険であったため、使用は限定的であった^{[ 30 ]。}

日露戦争中、旅順（現在のリュシュン港）のロシア軍守備隊は即席の手榴弾を大いに活用した。当初は古い鉄製の薬莢や山砲の砲弾を即席で作ったものだったが、後に速射砲の砲弾の薬莢を短く切ってダイナマイトや綿火薬を詰め、安全信管を取り付けたものに置き換えられた。旅順の工場では24時間で2,500個の手榴弾を製造することができた。8月だけで18,000個の手榴弾が製造された。^{[ 31 ] [ 22 ]}

日露戦争中、日本軍も手榴弾を使用した。最初の日本軍の手榴弾は、ブリキ缶や竹筒に綿火薬を詰め、導火線を取り付けたもので、マッチで点火していたが、後にライフル弾（雷管として機能）と鋼線を使った打撃式点火装置が考案された。^{[ 22 ]}日本軍の騎兵も手榴弾を装備しており、追撃された際に敵の馬の下に投げ込んだ。^{[ 22 ]}

20世紀初頭頃、入手可能な手榴弾の非効率性、使用者への危険性の高さ、操作の難しさから、手榴弾は次第に時代遅れの軍事装備と見なされるようになった。1902年、英国陸軍省は手榴弾は時代遅れであり、近代戦には不要であると発表した。しかし、その2年後、日露戦争の塹壕戦で即席手榴弾が成功を収めたこと、そして同戦争の英国人オブザーバーであるエイマー・ホールデン将軍の報告を受けて、再評価が迅速に行われ、兵器局は実用的な手榴弾を開発するよう指示された。^{[ 32 ]}打撃信管を使用した様々なモデルが製造されたが、このタイプの信管は様々な実用上の問題を抱えており、大量に採用されることはなかった。^{[ 31 ]}

1904年、セルビアはミオドラグ・ヴァシッチ少佐が設計した手榴弾を採用した。これは、セルビアのチェトニク組織が製造したブルガリアの手榴弾のコピーに部分的に影響を受けたものであった。^{[ 33 ]}

1905年、フランス軍は全軍種に対し手榴弾の使用方法の訓練を開始した。^{[ 34 ]}

ヘイルズライフルグレネードの特許を取得したことで知られるマーテン・ヘイルは、1906年に近代的な手榴弾を開発したが、 1913年までイギリス陸軍に採用させることに成功しなかった。ヘイルの主な競争相手は、1906年にノルウェーで設計を発明し、イギリスで特許を取得したニルス・ウォルターセン・アーセンであった。アーセンはオスカルスボルグ要塞で軍曹として勤務中に手榴弾の開発実験を開始した。アーセンはデンマークでアーセンスケ・グラナートコンパニを設立し、第一次世界大戦前にヨーロッパ全土に大量の手榴弾を生産・輸出した。彼はフランスへの武器の販売に成功し、1916年にその発明によりフランスのレジオンドヌール勲章シュヴァリエに叙せられた。 ^{[ 31 ]}

王立研究所は1908年にNo.1手榴弾を開発した。鉄製の破片帯付きの爆薬と衝撃信管が内蔵されており、手榴弾の上部が地面に当たると爆発する仕組みだった。長い杖の柄（約16インチまたは40cm）により、使用者は爆発の爆風よりも遠くまで手榴弾を投げることができた。^{[ 32 ]}しかし、衝撃信管は投擲前に作動させる必要があったため、使用者が塹壕などの狭い場所にいる場合、手榴弾を投げるために腕を引いたときに爆発させて自爆する危険性があった。^{[ 35 ]}

1912年のイタリア・トルコ戦争中、アーセン手榴弾はイタリア軍に採用され、戦争中にイタリア人パイロットによっても使用され、歴史上最も初期の航空爆撃の一つとなった。^{[ 36 ]}

ヴァシッチの設計の改良版は1912年にセルビア軍に採用され、この手榴弾は第一次バルカン戦争、特にアドリアノープル包囲戦で非常に役立った。^{[ 33 ]}

第二次バルカン戦争が始まる前に、セルビアのステパ・ステパノヴィッチ将軍は、ティモチュカ師団の第4、第13、第14、第15、第20歩兵連隊の全中隊に爆弾装備分隊（下士官1名と兵士16名で構成）を編成するよう命じた。^{[ 33 ]}

ドイツ軍は1913年にクーゲルハンドグラナーテを採用した。これは工兵が敵陣地を攻撃するために使用することを目的としていた。^{[ 37 ] [ 38 ]}

第一次世界大戦初期、交戦国はヘイルズとアーセンの設計に似た小型手榴弾しか持っていなかった。イタリアのベソッツィ手榴弾は、兵士の手の指輪を叩いて点火するマッチの先端が付いた5秒信管を備えていた。^{[ 39 ]}

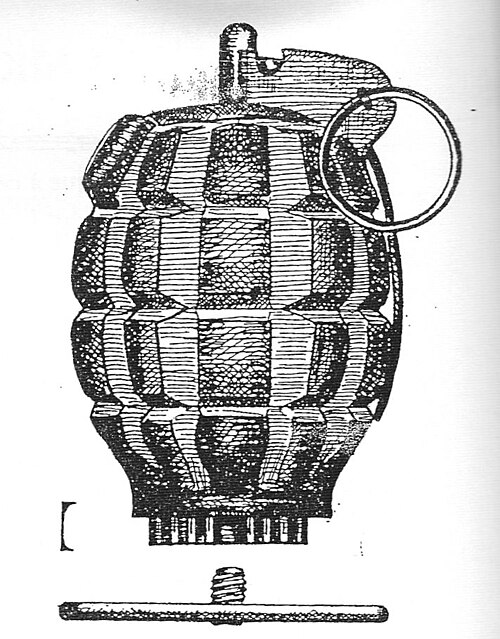

サンダーランド出身の手榴弾設計者ウィリアム・ミルズは、1915年にイギリスのバーミンガムにあるミルズ弾薬工場で「ミルズ爆弾」の特許を取得し、開発、製造し、No.5と命名した。これは最初の「安全手榴弾」と評された。爆発物が詰められた鋼鉄製の容器で、起爆ピンと特徴的な深い切り込みのある表面を備えていた。この分割は破片化を助けると誤解されることが多いが、ミルズ自身のメモによると、外側の溝は兵士が武器を握りやすくするためだけのものだった。後に内側に切り込みを入れた改良型の破片化設計が作られたが、当時は製造コストが高すぎた。オリジナルのミルズ爆弾の外側の分割は、確実なグリップ面を提供するため維持された。この基本的な「ピンとパイナップル」デザインは、現代の手榴弾の一部にも使用されている。^{[ 31 ]}

第二次世界大戦後、手榴弾の一般的な設計は基本的に変わっておらず、ピンとレバーが主要国で主流の点火システムとなっているが、漸進的かつ進化的な改良は継続的に行われてきた。2012年、第一次世界大戦以来、手榴弾の分野で最初の大きな革新として、 Spränghandgranat 07 (shgr 07、「爆発手榴弾07」) が発表された。^{[ 40 ] [ 41 ] [ 42 ]} Försvarets Materielverk (FMV)のイアン・キンリーによって開発されたshgr 07 は、自己復元型のジャンプ手榴弾で、直径 10 メートルの円錐を覆い、中心部の高さは約 2 メートルである。これにより、爆発による破片のランダムな飛散がほとんどないため、致命的範囲外の危険性が最小限に抑えられる。^{[ 40 ] [ 41 ] [ 42 ]}

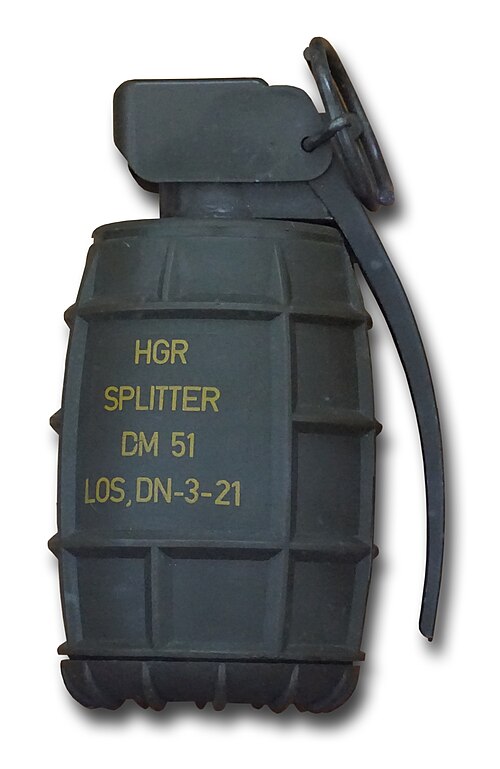

断面図付き最新型DM51破片手榴弾

破片手榴弾は軍隊でよく使われる武器です。爆発時に破片を飛散させ、致命的および負傷的範囲内の標的にダメージを与えるように設計された武器です。本体は一般的に硬い合成素材または鋼鉄でできており、破片や木片としてある程度の破片を放出しますが、現代の手榴弾では、あらかじめ成形された破片マトリックスがよく使用されます。あらかじめ成形された破片は、球形、直方体、ワイヤー、またはノッチ付きワイヤーの場合があります。ほとんどの爆発性手榴弾は、時間遅延後または着弾時に爆発するように設計されています。^{[ 1 ]}

現代の破片手榴弾、例えばアメリカのM67手榴弾は、 15メートル（50フィート）の殺傷半径を持ち、これは今でも見かけることがある旧式の手榴弾の半分であり、約40メートル（130フィート）まで投げることができます。破片は200メートル（660フィート）以上飛ぶことがあります。^{[ 43 ]}

これらの手榴弾は、通常、攻撃兵器に分類されます。なぜなら、有効死傷半径（爆発または武器の着弾地点から人が死亡または負傷する可能性が高い距離）は、投擲距離よりもはるかに短く、その爆発力は、塹壕に立てこもった防御者がしばしば占拠する要塞や建物などのより狭い空間でより効果的に機能するからです。効果的な殺傷力は、飛び散った破片ではなく、衝撃効果です。米国のMk3A2の場合、死傷半径は開けた場所で2メートル（6フィート7インチ）と公表されていますが、破片や信管の破片は爆発地点から最大200メートル（660フィート）まで飛散する可能性があります。^{[ 44 ]}

衝撃手榴弾は、ボートや水中目標の周囲で爆雷（水中爆薬）としても使用されてきました。米国のMk 40衝撃手榴弾のように、敵のダイバーや潜水兵に対して使用するために設計されたものもあります。水中爆発は、水中で致命的な衝撃波を発生させることで、標的を殺傷したり、無力化したりします。^{[ 45 ]}

米国陸軍兵器研究開発技術センター（ARDEC）は2016年に、破片モードまたは爆発モード（投擲前にいつでも選択可能）で動作する手榴弾、電子信管付き強化型戦術多目的手榴弾（ET-MP）を開発していると発表した。^{[ 46 ]}

ウクライナ製のRTG-27シリーズのような燃料気化式手榴弾は、塹壕や建物の掃討など、戦場での使用に効果的であると報告されている。^{[ 47 ]}グレネードランチャー用のアメリカ製XM 1060のような手榴弾も使用されている。

第一次世界大戦中、敵戦車が陣地を突破しようとする脅威に対し、他に防御手段がなかった兵士たちは、手榴弾を頻繁に使用し、様々な成果を上げた。戦間期には、装甲車両を撃破することを目的とした手榴弾が限定的に開発されたが、本格的な開発が始まったのは第二次世界大戦勃発後であった。歩兵用の対戦車兵器は存在したが、普及していなかったり、効果が不十分だったり、あるいはその両方であった。対戦車手榴弾は、各分隊が自衛のために最低限の能力を確保するための適切な暫定措置であった。ロケット推進式の成形炸薬が大量に入手可能になると、対戦車手榴弾はほぼ時代遅れとなった。しかし、 2000年代初頭のイラクの反乱では、軽装甲の耐地雷・耐伏撃防護車両（MRAP）に対して、限定的な効果で依然として使用された。 ^{[ 48 ]} 2022年5月、ロシア・ウクライナ戦争中に、ラジオ・フリー・ヨーロッパは、アエロロズヴィドカの映像に基づき、ウクライナ軍がドローンを使ってロシアの車両に改良型RKG-3対戦車手榴弾を投下していると報じた。^{[ 49 ]}

第二次世界大戦中、イギリスは白リンをベースとした焼夷手榴弾を使用した。そのうちの1つ、76号特殊焼夷手榴弾は、主に対戦車兵器として郷土防衛隊に支給された。これは大量生産され、1941年8月までに600万個以上が製造された。^{[ 50 ]}テルミット手榴弾sも使用されています。

スティングレネード（スティンボールまたはスティンボールグレネードとも呼ばれる）^{[ 51 ]}は、破片手榴弾の設計に基づいたスタングレネードです。破片を発生させるために金属製のケーシングを使用する代わりに、硬質ゴムで作られ、約100個のゴムまたはプラスチックのボールが詰められています。爆発すると、これらのボールとゴム製のケーシングの破片が、殺傷力の低い飛翔体としてあらゆる方向に爆発し、跳弾する可能性があります。^{[ 52 ]}飛翔体に当たった人は、重傷を負うことなく、一連の素早く痛みを伴う刺痛を受けることを意図しています。一部のタイプには、CSガスの追加ペイロードが搭載されています。^{[ 53 ]}

スティンガー手榴弾は確実に人を無力化するわけではないので、武装した相手に対して使用すると危険な場合がある。^{[ 54 ]}特にケースのゴム片によって深刻な身体的損傷を引き起こすことがある。^{[ 52 ] : 88}スティンガー手榴弾によって目や手を失った人もいる。^{[ 55 ]}

スティンガー手榴弾は「スティンガー手榴弾」と呼ばれることもあるが、これは一般名称化した商標であり、「スティンガー」はディフェンス・テクノロジー社が自社のスティンガー手榴弾シリーズに使用している商標である。^{[ 52 ]： 83-84}

化学手榴弾やガス手榴弾は​​燃焼したりガスを放出したりするだけで、爆発はしません。^{[ 1 ]}

M18米軍信号発煙手榴弾（黄色）

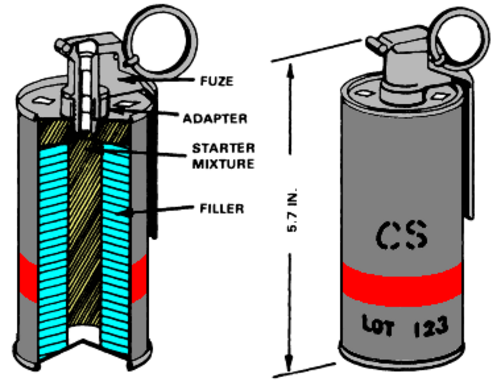

M7A2 CSガスグレネード

訓練用またはシミュレーション用手榴弾は、爆発時に大きな破裂音と煙が出る以外は、他の手榴弾と取り扱いと機能が似ています。手榴弾本体は再利用できます。^{[ 56 ] [ 57 ]}もう1つのタイプは、完全に不活性で、多くの場合一体成型された投擲練習用手榴弾です。これは、兵士に実際の手榴弾の質量と形状を体感させ、精密投擲の練習をさせるために使用されます。訓練用手榴弾の例としては、CNOTech KoreaのK417生分解性訓練用手榴弾があります。^{[ 58 ] [ 59 ]}
