130mm牽引式野砲M1954（M-46）

M-46 または KS-30
M-46 130mm野砲
タイプ	牽引式野砲
原産地	ソビエト連邦
サービス履歴
戦争	ベトナム戦争[1] カンボジア内戦 エリトリア独立戦争 南アフリカ国境紛争 六日間戦争[2] ヨム・キプール戦争 エチオピア内戦 アンゴラ内戦 ウガンダ・タンザニア戦争 中越紛争（1979年～1991年） レバノン内戦 イラン・イラク戦争 第一次ナゴルノ・カラバフ戦争 ユーゴスラビア戦争 コソボ戦争 シリア内戦 イエメン内戦（2014年～現在） 第二次ナゴルノ・カラバフ戦争 ティグライ戦争 イスラエル・レバノン紛争 ロシア・ウクライナ戦争[3]
生産履歴
設計	1946–1950
メーカー	モッツ
生産	1951–1971
仕様
質量	7,700 kg (17,000 ポンド)
長さ	11.73 m (38 フィート 6 インチ)
バレルの 長さ	口径: 7.15 m (23 フィート 5 インチ) L/55
幅	2.45メートル（8フィート）
身長	2.55 m (8 フィート 4 インチ)
クルー	8
シェル	130 x 845 mm R [4] (R/184.6mm) 別装填式弾頭
口径	130 mm (5.1 インチ)
逆子	水平スライドウェッジ
反動	油圧空気圧
キャリッジ	スプリットトレイル
標高	−2.5°～45°
トラバース	50°
発射速度	6 rpm (通常) 8 rpm (バースト) 5 rpm (持続)
銃口速度	930 メートル/秒 (3,051 フィート/秒)
最大射程距離	27 km (17 mi) (無補助) 40 km (25 mi) (補助)

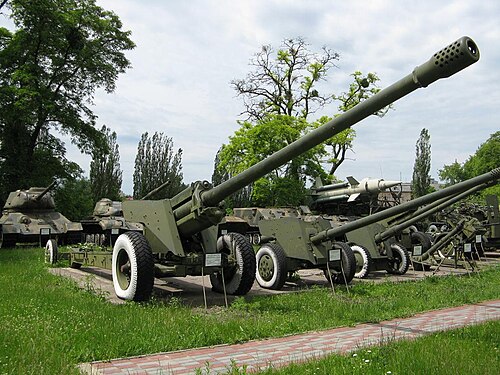

130 mm牽引式野砲M-46 (ロシア語: 130-мм пушка M-46 ) は、1950年代にソビエト連邦で製造された、手動で装填する牽引式の130 mm砲である。西側諸国では1954年に初めて観測された。

M-46 は長年にわたり、射程距離が 27 km (17 マイル) (無補助)、40 km (25 マイル) (補助あり) を超える、現存する最も長距離の砲の 1 つでした。

1946年4月、旧式の122 mm砲M1931/37 (A-19)、152 mm榴弾砲M1937 (ML-20)、および122 mm Model 1931、152 mm Model 1910/30、152 mm Model 1935 (BR-2) などの第二次世界大戦時代の野砲に代わる「複式」砲の設計命令が出された。第172工場(MOTZ)で設計された新しい砲は、同じ砲架を共有し、M-46 (130 mm) とM-47 (152 mm) の番号が与えられた。それぞれのGRAU番号は、52-P-482と52-P-547である。^[要出典]開発段階は1950年に終了し、1年後に量産が開始された。多くのM-46が輸出された。

2 番目の「複式」砲兵システムは、その後、第 9 砲兵工場の FF ペトロフの設計局によって設計されました。これは、122 mm 砲と 152 mm榴弾砲で構成されていました。D -74 122 mm 野砲はM-46 の競合製品であり、多数生産されましたが、1970 年代に新しい 152 mm 砲が製造されるまで、M-46 はソ連軍で唯一の長距離砲となりました。

M-46 は、艦船や沿岸防衛に使用されたM-36 130 mm 艦砲から開発された。これは本物の砲であり、45 度以上では射撃できず、長い砲身と単一の推進薬を備えている。対照的に、この時代の西側のほとんどの野砲は、高低角の両方の射撃能力、つまり砲榴弾砲を備えていた。

この銃は、55口径の砲身と、タイジョー水平スライドブロック式銃尾、および「ペッパーポット」マズルブレーキを備えている。後者は特に効率的ではないが、主観的な報告によると、マズルフラッシュの軽減に非常に効果的である。油圧空気圧式反動システムは、銃身下の緩衝器と銃身上の復熱装置で構成される。長い砲身は、より長い長さを提供することで「完全燃焼」を達成し、したがって発射体の加速空間を確保して、930 m/s の銃口初速を達成することで、かなりの推進力を可能にする。

砲身は分割砲架に取り付けられており、砲身の砲架は深く、フォームを充填したロードホイールは射撃時に地面に接し、上面は 50 度旋回します。小型のシールドは照準器以外はほとんど保護しませんが、砲口の爆風の影響や対戦車戦闘時の機関銃射撃からの保護も多少は可能です。砲には射撃時の安定性を確保するための長くて頑丈な砲架があり、砲を作動させる際には各砲架の端に大きな取り外し可能なスペードが取り付けられます。

非往復式照準器はソ連の標準型で、1 人での照準用に設計されています。これには、直射対戦車望遠鏡、往復式マウントのパノラマ式潜望鏡間接射撃照準器 (ダイヤル式照準器)、照準角度目盛り、および距離目盛りが刻まれた測距ドラム (取り付けられた高度水準器と連動) が含まれます。測距ドラムは、照準器を目視で標的に当て、測距ドラムに距離を設定すると、ソ連の標準技術である半直射射撃を可能にします。後に、昼間用望遠鏡の代わりに夜間の直射射撃用に APN-3 が提供されました。

移動の際には、砲は閉鎖されたトレイルの端に取り付けられた二輪の牽引車で牽引され、各トレイルではスペードが取り外されて運ばれます。主輪のすぐ後ろのトレイルにあるシンプルなジャッキを使用して閉鎖されたトレイルを持ち上げて支え、牽引車を接続できるようにします。砲身と復熱装置は閉鎖されたトレイルの間に引き戻され、移動位置でロックされます。このために右側のトレイルには大きな自転車チェーン装置があり、砲を再び作動させると、砲の発砲によって充電された圧縮空気シリンダーを使用して砲身を前方に押し出します。砲を作動させるのに約 4 分かかり、通常の分遣隊は 8 人です。

推進薬は金属製薬莢に収められ、砲弾とは別に装填される。砲弾には当初、榴弾、徹甲実弾、煙幕弾、照明弾、化学弾が含まれていた。榴弾の重量は約33kg（73ポンド）。照明弾は砲口初速がかなり低い。APHE弾と射程延長弾は後に導入された。最大発射速度はおそらく毎分6～7発、毎時約70発である。ソ連の標準的な発射単位は80発であった。^{[5] [6] [7]}

M-46 が初めて公に登場したのは、1954 年のモスクワでのメーデー パレードでした。当初は100 mm BS-3野戦砲および対戦車砲に代わるものでした。しかし、射程が長いため、対砲兵戦闘には適していました。破片の散逸が悪かったという報告もあります。ソ連では、 SNAR-2レーダーを含む統合射撃管制システムと組み合わせて使用​​されていたと報告されています。^[要出典]ソ連軍では、M-46 大隊が陸軍および前線砲兵旅団に所属していました。

この砲は少なくとも25カ国で使用されており、中国では59式としてライセンス生産されている。ソ連/ロシアの在庫では、2A36ギアツィントBと自走式の2S5ギアツィントSに置き換えられた。ソルタムやRDMテクノロジーBVなどのいくつかの企業が、この砲のアップグレードパッケージを発表している。これには、たとえば、45口径155mm砲へのアップグレードが含まれている。射程が長いため、ベトナム戦争では特に有効であった。^[8]

M-46は、アンゴラ内戦と南アフリカ国境紛争の間、アンゴラ解放人民軍（FAPLA）で広範囲にわたる戦闘任務に就いた。^{[9] 1970年代半ばから後半にかけて、アンゴラのM-46は、比較的射程距離の短い}BL5.5インチ中型砲を保有する南アフリカの砲兵部隊に対する対砲兵中隊の役割で、ある程度の成功を収めて配備された。^[10]南アフリカは後に評価目的でイスラエルから6丁のM-46を購入した。これがおそらく、FAPLA野砲の射程距離と有効性に対抗するために採用されたG5榴弾砲の開発に影響を与えた。 ^[11]キューバも、アンゴラへの長期にわたる軍事介入の間、FAPLAの作戦を支援するために独自のM-46中隊を配備した。^[12]キューバとFAPLAのM-46が最も顕著に使用されたのはクイト・クアナバレの戦いで、南アフリカのG5からの反撃砲火の脅威を減らすため、個々の砲が単一の位置に集中するのではなく、1つまたは2つ配置されました。^[13]キューバの戦術家は、地雷原を使用して攻撃者をM-46が射撃を集中できるボトルネックに誘導することで、南アフリカの機械化および装甲車両の攻撃を繰り返し遅らせることができました。^[13]

タンザニア人民防衛軍は1978年から1979年にかけてのウガンダ・タンザニア戦争中にM-46砲を配備した。^[14]

この砲の一種、おそらく中国製の59-1式砲は、2010年11月23日に北朝鮮が黄海の 韓国延坪島を砲撃する際に使用されたと疑われている。

ロシア陸軍は、ロシアのウクライナ侵攻の際にM-46砲を配備した。^[15]予備保管中のM-46の最大半数が、ロシアの牽引式砲の大きな損失を補うために2024年に再稼働する予定であった。^[16]ウクライナの報道によると、ロシアは戦争により国内のこのタイプの弾薬の備蓄が枯渇したため、この砲の130mm砲弾を北朝鮮から調達することが増えている。^[15]

• M-47 – これは、M-46と並行して開発された152 mm野砲（ロシア語：152-мм пушка M-47 обр. 1953 г.）です。M-47の射程は20,470 mで、130 mmの同等品に比べてはるかに劣っていました。1954年から1957年の間に少数が製造されました。外観上、M-46とM-47は口径を除いて実質的に同一です。

• 59式- これはM-46のライセンス版である。^[17]
• 59-1式- これは59式の130mm砲と60式（D-74のコピー）の砲架を組み合わせたものである。その結果、M-46と同じ射程距離を持ちながら、重量は6.3tとはるかに軽量な砲となった。M59-1Mはエジプトのライセンス版である。輸出市場向けには、APUと再設計された砲架を備えたバージョンが開発された。また、輸出市場向けに、 83式自走砲をベースにした自走型も設計された。^[18]
• GM-45型- 輸出市場向けに、NORINCO（中国北方工業集団）が開発したこのアップグレードパッケージでは、59型の元の砲身がWA021の155/45 mm砲に交換されています。GM -45型は、ERFB-BB弾を使用した場合の最大射程距離は39kmです。^[17]

• キューバ軍は、現地で設計された 2 種類の M-46 自走式バージョンを運用しています。1 つはT-34-85戦車の無限軌道シャーシをベースにしており、もう 1 つは大幅に改造されたKrAZ 6x6 トラックをベースにしています。これらおよびその他の改造は、2006 年の軍事パレードで初めて公開されました。^{[引用が必要]}

• エジプト軍はM-46の現地組立型を運用している^[19]

• インド陸軍は1968年以降、旧ソ連から取得した130mm牽引砲を合計約1,000門保有している。^{[20] [21]}
• カラン計画- インド陸軍はイスラエルのソルタム社と契約し、9個砲兵連隊のM-46砲合計180門を155mm45口径砲にアップグレードした。2018年までに全砲が納入された。^[20]
• シャラン計画– 国営兵器工場委員会（OFB）がM-46牽引砲の155mm改修を進めている。改修されたM-46は重量8.4トンで射程距離は39km。^{[22] 1発あたりの弾頭は}TNT火薬3.4kgから8kgに増加した。改修後、砲身は全長11.84m、全幅2.45m、砲身長は6.9mとなった。2018年10月25日、国防省（MoD）はOFBに改修費として20億ルピー（2023年には27億ルピー、3,200万米ドルに相当）の契約を発注した。契約によれば、陸軍の火力増強のため、15個砲兵連隊のM-46野砲300門が155mm45口径に改修される。兵器工場の法人化後、これらの砲の発注先はAWEILとAVNLである。^{[23] [24]改修は、それぞれAVNLの}ジャバルプル車両工場とAWEILのジャバルプル砲車工場で行われている。AVNLは2024年7月時点でシャラン26門を納入している。^{[25] [26]}
• SP-130「カタパルト」 – インド設計の自走式バージョンで、ヴィジャヤンタ戦車の車体に搭載されている。 ^[17]

• M-46S – これは既存のM-46またはType 59のアップグレードであり、ソルタムシステムズ社によって実施されました。元の砲身は、射程距離25.8（HE）から39 km（ERFB-BB）の新しいモデルの155/45mm（西側弾薬）に交換されました。39口径砲身はオプションです。2000年3月、ソルタムは180門のM-46をM-46S標準（インド指定：155/45mm（E1）ソルタム）にアップグレードする47,524,137ドルの契約を獲得しました。250の改造キットの後続契約がオプションでした。2005年、40門の榴弾砲が改造されただけで、M-46Sプログラムは致命的な砲身爆発のために終了しました。^[17]

アメリカ国防情報局は、自走砲130mmM1975、自走砲130mmM1981、自走砲130mmM1991など、国内で設計された自走砲システムの存在を報告している。詳細は不明だが、これらはM-46/59式自走砲を履帯式シャシー「トクチョン」に搭載したものと思われる。^[17]

• M46/84 – これは、元の130 mm砲身を新しい155/45 mm砲身または152 mm砲身に交換する改造です。ERFB-BB弾を使用した場合、このバージョンの射程は38,600 mで、M05 152 mm弾を使用した場合の射程は40 kmを超えます。^[18]

• RDMテクノロジーBVは、新しい155mm/45口径砲身を装着するM-46/Type 59のアップグレードを提供する別の会社です。^[17]

• A412 – D-20砲架を搭載した中国の59-1式ライセンス生産砲。^[27]ルーマニア軍では、A412は130mm牽引砲M1982（ルーマニア語：Tun calibrul 130-mm tractat M1982）として知られている。A412は輸出もされた。^[17]

59-1 型は、1982 年から 1989 年にかけて、A412 モデル 1982 の名称でアルセナル レシタ社によって製造されました。NORINCO のベース ブリード弾薬を使用することで、最大射程距離は 33 km (21 マイル) に達しました。A412 砲は、1 分間に 7 ～ 8 発の弾丸を発射できます。A412 は、ボスニア ヘルツェゴビナ、カメルーン、ギニア、ナイジェリアの 4 か国に輸出されました。

• PTH130-K225B –キューバの派生型をベースに、KrAZ 6x6トラックに搭載された自走式の試作車が公開された。^[28]

• 榴弾、3OF33（3VOF43 フルチャージ時） – 射程距離: 27,490 メートル
• 榴弾3OF33 （別装薬3VOF44付き） – 射程距離：22,490メートル
• Frag-HE、ERFB-BB – 拡張射程フルボア – ベースブリード、射程: 38,000 メートル
• APCBC-HE-T、BR-482、BR-482B – 射程距離: 1,140メートル
• 誘導砲弾、Firn-1 – 射程距離: 24,000メートル
• 煙
• 化学薬品
• 照明

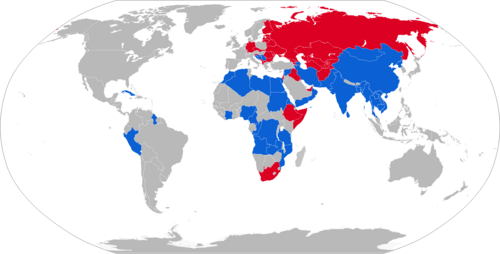

•  アルジェリア− 2024年時点で10人^[29]
•  アンゴラ− 2024年時点で48人^[30]
•  アゼルバイジャン− 2024年時点で35人^[31]
•  バングラデシュ− 2024年時点で62台の59-1型^[32]
•  カンボジア− タイプ59-1、2024年時点での配備数は不明^[33]
•  カメルーン− 2024年時点でA412 12機（報告あり）とType 59 12機^[34]
•  中国− 2024年時点で59式戦車および59-1式戦車100両^[35]
•  コンゴ共和国− 2024年時点で5 ^[36]
•  コンゴ民主共和国− 2024年時点で59型と59型I型42両^[37]
•  キューバ− 2024年時点で運用中機数不明^[38]
•  エジプト− 2024年時点で420門、自走砲に改造された砲の数は不明^[39]
•  エリトリア− 2024年時点で19人^[40]
•  エチオピア− 2024年時点で運用中の機数は不明^[37]
•  ギニア− 2024年時点で12 ^[41]
•  ガイアナ− 2024年時点で6隻、運用可能性は疑わしい^[42]
•  インド− 2024年時点で約600台が運用中、約500台が保管中。200台は155mm口径に改修済み^[43]
•  イラン− 1970年に最初の136機が供給された。^[44] 2024年時点で985機^[45]
•  イラク− 2024年時点で60台以上のM-46と59式戦車^[46]
  • 人民動員部隊^[47]
•  ラオス− 2024年時点で10人^[48]
•  レバノン− 2024年時点で15人^[49]
  •  ヒズボラ− シリアで使用^[50]
•  モンゴル− 2024年時点で運用中機数不明^[51]
•  モロッコ− 2024年時点で18 ^[52]
•  モザンビーク− 2024年時点で6位^[53]
•  ミャンマー− 2024年時点で運用中の機数は不明^[54]
•  ナイジェリア− 2024年時点で7位^[55]
•  北朝鮮− 2024年時点で運用中の数は不明^[56]
•  オマーン− 2024年時点でM-46 12両と59-I型12両^[57]
•  パキスタン− 2024年時点で410台の59-I型^[39]
•  ペルー− 2024年時点で36人^[58]
•  ロシア− 2024年時点で350人^[59]
•  セルビア− 2024年時点で18人^[60]
•  南スーダン− 2024年時点で運用中の数は不明^[61]
•  スリランカ− 2024年時点で59-I型30隻^[62]
•  スーダン− 2024年時点で運用中のM-46とType 59-Iの数は不明^[63]
•  シリア− 2024年時点で運用中の機数不明^[64]
  • 自由シリア軍^[65]
•  タンザニア− 2024年時点で59-I型30隻^[66]
•  トルクメニスタン− 2024年時点で6 ^[67]
•  ウガンダ^[68] − 2024年時点で221 ^[69]
•  ウクライナ− 2024年時点で15人^[70]
•  アラブ首長国連邦：2024年時点で59-I型20機^[71]
•  ベトナム− 2024年時点で運用中の機数不明^[72]
•  ザンビア− 2024年時点で18人^[73]

•  アフガニスタン^[68]
•  アルバニア− 2011年に59-I型18両^[68]
•  ボスニア・ヘルツェゴビナ− 2011年61人^[68]
•  ブルガリア− 2011年60人^[68]
•  クロアチア− 2011年79人^[68]
•  東ドイツ^[74]
•  フィンランド− 2011年に36、K54に指定^[68]
•  ドイツ- 旧東ドイツの銃。1993年にフィンランドに166丁が売却された^[75]
•  ギニアビサウ^[74]
•  イスラム国− 34 ^{[76] [77]}
•  イスラエル− 2024年時点で40台のM-46が155mmに改造されて保管中^[78]
• タミル・イーラム解放の虎− 12式59-I ^[79]
•  リビア− 2011年330人^[68]
•  マリ^[74]
•  モンテネグロ− 2011年18位^[68]
•  パレスチナ解放機構− 東ドイツから獲得した10人^[75]
•  ポーランド^[74]
•  ルーマニア− 130mm牽引砲M1982、2011年に最前線から撤退^[80]
•  ソマリア^[68]
•  南アフリカ− イスラエルから6人貸与、後に返還^[11]
• 南レバノン軍− イスラエルから5個獲得^[75]
•  ソビエト連邦^[74]
• ティグレ防衛軍 − 2021年に少なくとも9人。^[81]ティグレ戦争の余波でエチオピア軍に降伏^[82]
•  イエメン− 2011年60人^[68]
•  ユーゴスラビア^[74]
